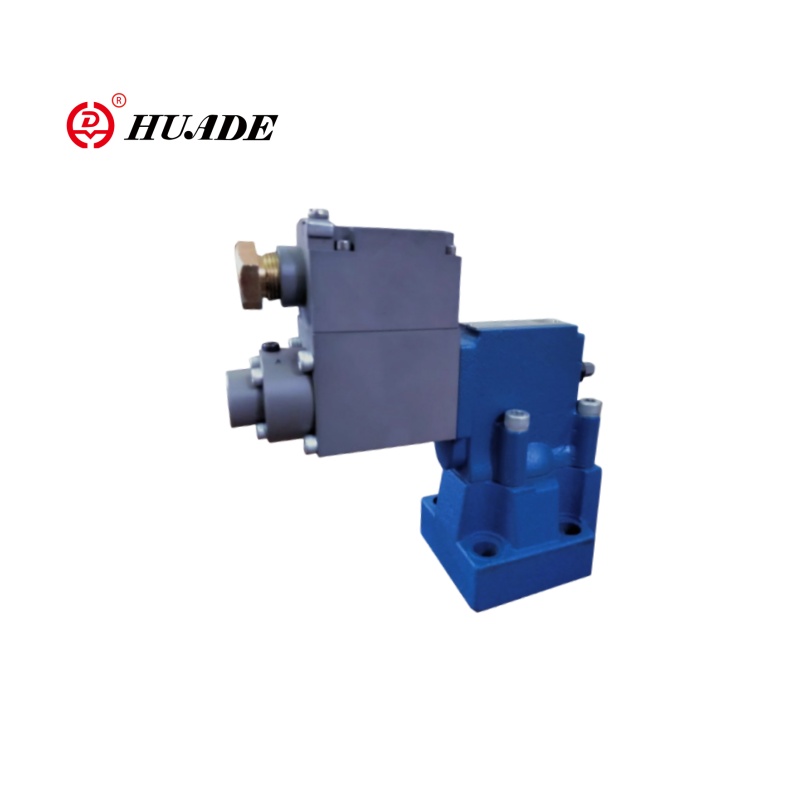

Í samanburði við sprengingarþéttan þrýstingsléttu loki DBE, er Valve DBEM röð hentugri fyrir atburðarás með miklum kraftmiklum svörum og greindum kröfum. Vinnuþrýstingssvið 50 ~ 315 bar, rennslishraði allt að 600 l/mín. (DBEM 32 líkan). Vinnuspennan er DC 24V. Sprengingarþéttur þrýstingsloki DBEM samþykkir samþætta hönnun, með valfrjálsri samþættum stafrænum magnara (OBE mát), einfaldaðri raflögn og uppbyggingu kjarnaventils, svo það er engin þörf á að taka í sundur leiðsluna til viðhalds.
| Fluid | Steinefnaolía sem hentar fyrir NBR og FKM innsigli |
| Fosfat ester fyrir FKM innsigli | |
| Vökvishitastig ℃ | -30 til +80 (NBR innsigli) |
| -20 til +80 (FKM innsigli) | |
| Seigja svið mm2/s | 2.8 til 380 |
| Línuleiki | ± 3,5% |
| Endurtekningarhæfni | ＜ ± 2% |
| Rafmagns | |
| Aflgjafa | DC |
| Min.Solenoid straumur MA | 100 |
| Max.solenoid straumur MA | 800 |
| Spóluþol | 19.5Ω við 20 ℃, max.warm gildi: 28,8Ω |
| Vinnustaða | Stöðugt |
| Max.working umhverfishita | +50 ℃ |
| Einangrun til DIN 40 050 | IP65 |
Eiginleikar:
-Sub-plötufesting:
- Porting mynstur í DIN 24 340 Form E og ISO 6264
- fyrir uppsetningu í margvíslegum
- 4 þrýstingseinkunn
- Max. Þrýstingsmörkun, valfrjálst
- Magnara gerð VT-2000 (verður að panta sérstaklega)
Umsókn:
Sprengingarþéttur þrýstingsloki DBEM er mikið notaður í olíu- og gasiðnaði, efna- og lyfjasprengingarvörn kerfum, kolanámum og neðanjarðarbúnaði, skipum og sjávarverkfræði.
Dæmi:
Sprengingarþétt PLC → DBEM loki (Integrated OBE magnari) → Sprengingarþéttur þrýstingur skynjari
↓
Profibus-DP strætó
Sprengingarþéttur þrýstingsloki DBEM er flugmaður rekinn þrýstingsléttur. Það er notað til að stilla þrýstinginn stöðugt í vökvakerfi með rafmagni.

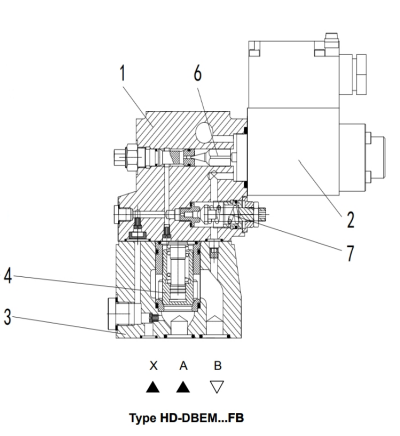

Í grundvallaratriðum samanstanda þessir lokar af tilraunaventil (1) með hlutfallslega segulloka (2) og aðalventilinn (3) með aðal spóluinnskot (4).
Tegund HD-DBE ... fb
Þrýstingsmörkin eru í tengslum við rafstraumsgildið og stillt með hlutfallslegu segulloka (2). Kerfisþrýstingur er beitt á aðalspóluna (4). Á sama tíma er þrýstingurinn beittur á fjöðruhlaðna hlið aðalspólunnar (4) og flugmannsins (6) um gat (5) við flugmannsventilinn (1). Ef vökvakrafturinn fer yfir segulloka aflinn opnast flugmaðurinn (6). Flugvökvi getur streymt aftur til tank og þrýstingsfall af völdum þess að opnunin hefur áhrif á aðalspóluna (4). Þá opnar aðalspólan (4) rásina frá dælu í tank.
Tegund HD-DBEM ... fb
Valfrjálst er hægt að fá lokann með viðbótar vorhlaðinn stýringarventil (7) fyrir hámarks þrýstingsöryggi (óþarfi þrýstingsöryggi).

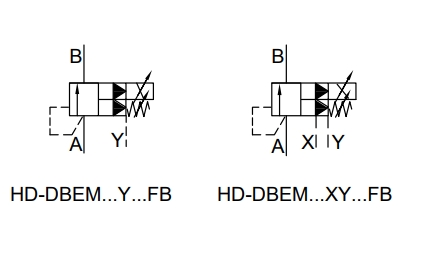

Tákn um Sprengingarþéttur þrýstingsloki DBEM
