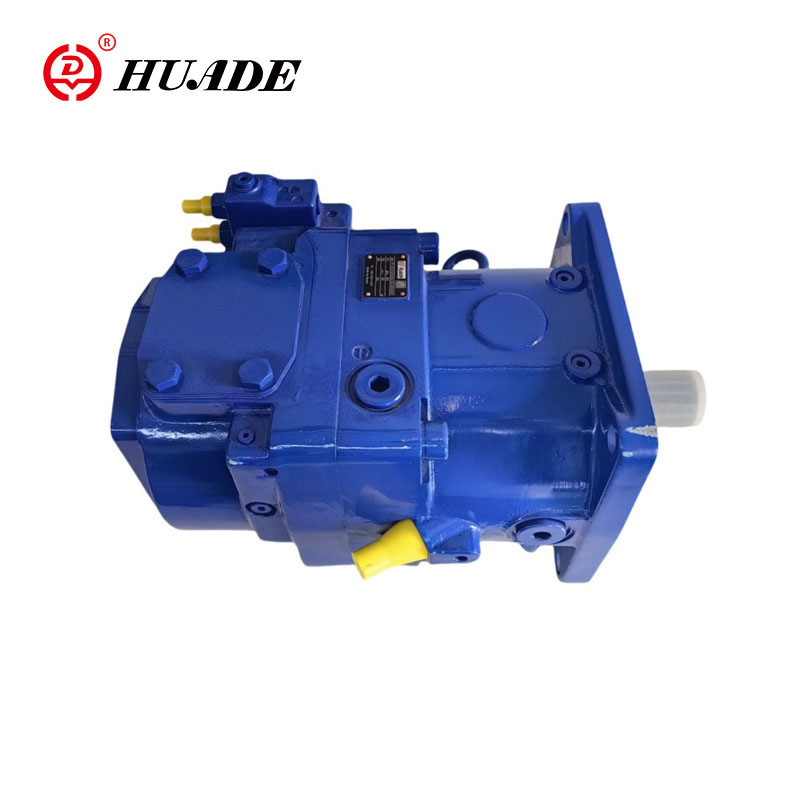

Axial stimpla breytu dæla A11VLO

Axial stimpla breytu dælu Huade A11VLO er fyrst og fremst hannað til notkunar í farsímaforritum. Huade vökvi hefur meira en 40 ára reynslu af hönnun og framleiðslu vökvahluta. Axial stimpla breytu dæla A11VLO er sambærileg við rexroth og hafa betri afköst. Þeir passa við Rexroth vörur í afköstum og eru hagkvæm val.

Vörubreytur axial stimpla breytu dæla A11VLO

•Rekstrarþrýstingssvið

▷ Inntak ----- Algjör þrýstingur í höfn (soghöfn)

Útgáfa með hleðsludælu

Pabs minn ---------- 0,6 bar

PABS Max ---------- 2 bar

▷Hámarks leyfilegur hraði (hraðamörk)

Leyfilegur hraði með því að auka inntaksþrýsting PAB við soghöfnina s eða við vg ≤vg max

▷ Útrás ---- Þrýstingur í höfn A eða B

Nafnþrýstingur PN ---------- 350 bar

Hámarksþrýstingur PMAX ---------- 400 bar

Nafnþrýstingur: Max.Design þrýstingur þar sem þreytustyrkur er tryggður

Hámarksþrýstingur: Max. Rekstrarþrýstingur sem er leyfilegur til skamms tíma (t <1s).

▷ Lágmarks rekstrarþrýstingur

Lágmarks rekstrarþrýstingur Pb Min er krafist í þjónustulínu dælu eftir hraðanum, snúningshorninu og tilfærslunni (sjá skýringarmynd).

▷ Máls frárennslisþrýstingur

Málið frárennslisþrýstingur við höfnina T1 og T2 getur verið að hámarki 1,2 bar hærri en inntaksþrýstingur við höfnina en ekki hærri en PL ABS. Max -------------- 2 bar.

Nauðsynlegt er að hafa óheft, frárennslislínu í fullri stærð beint við tankinn.

▷ Hitastigssvið skaftþéttingarhringsins

FKM skaftþéttingarhringurinn er leyfilegur fyrir frárennslishitastig -25 ℃ til +115 ℃.

• Athugið:

Fyrir forrit undir 25 ° C er NBR skaft innsiglihringur nauðsynlegur (leyfilegt hitastigssvið: -40 ° C til +90 ° C).

Tilgreindu innsigli NBR skaft í skýrum texta í röðinni.

Vörueiginleiki og notkun axial stimpla breytu dæla A11VLO

Eiginleikar:

▶ Breytilegur axial stimpladæla af hitaplötuhönnun fyrir vatnsstöðugleika í opnum hringrás vökvakerfi.

▶ Dælan starfar við sjálfstætt skilyrði, með þrýstingi á tanki, eða með valfrjálsri innbyggðu hleðsludælu (hjól).

▶ Alhliða úrval af stjórnunarvalkostum er tiltækt sem samsvarar öllum umsóknarkröfum.

▶ Kraftstýringarvalkostur er utanaðkomandi stillanlegur, jafnvel þegar dælan er í gangi,

▶ Í gegnum drifið er hentugur til að bæta við gírdælum og axial stimpladælum upp að því sama, þ.e.a.s. 100/% í gegnum drif.

▶ Framleiðsluflæðið er í réttu hlutfalli við drifhraðann og óendanlega breytilegt á milli QV Max og QV mín = 0.

Umsókn:

Hægt er að nota axial stimpla breytu dælu A11VLO í verkfræðivélum og léttum iðnaðarbúnaði, járni og stáli málmvinnslu og námuvinnsluvélum, skipum, flugvélabúnaði, jarðolíu og jarðolíu, smíði og gönguvélar.
