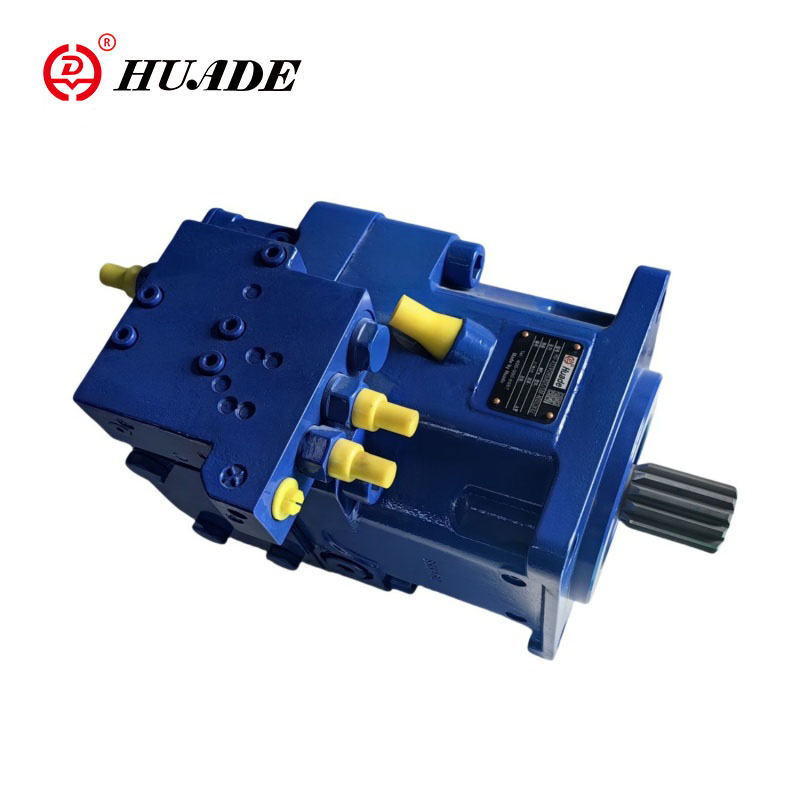

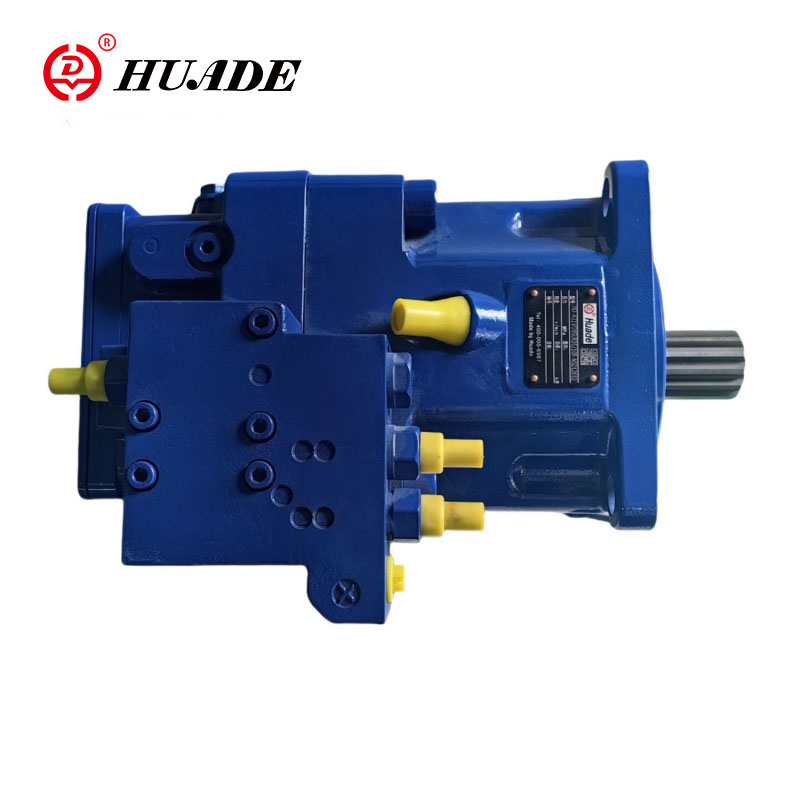

Axial stimpla breytudæla A11vo

Huade vörumerki A11vo Swash plötu Axial stimpla breytudæla er notuð til vatnsstöðugleika í opnum hringrás vökvakerfum. Rennslishraði þessarar axial stimpladælu er í réttu hlutfalli við flutningshraða og tilfærslu. Með því að stilla hornhornið er hægt að breyta rennslishraðanum. A11vo dælan getur passað við Rexroth í frammistöðu.

Vörubreytu axial stimpla breytu dælu A11vo

• Rekstrarþrýstingssvið

◇ Inntak ----- Algjör þrýstingur í höfn (soghöfn)

Útgáfa án hleðsludælu

Pabs minn ---------- 0,8 bar

PABS Max ---------- 30 bar

Ef þrýstingurinn er> 5 bar skaltu spyrja Huade vökva.

Útgáfa með hleðsludælu

Pabs minn ---------- 0,6 bar

PABS Max ---------- 2 bar

◇Hámarks leyfilegur hraði (hraðamörk)

Leyfilegur hraði með því að auka inntaksþrýsting PAB við soghöfnina s eða við vg ≤vg max

◇ Útrás ---- Þrýstingur í höfn A eða B

Nafnþrýstingur PN ---------- 350 bar

Hámarksþrýstingur PMAX ---------- 400 bar

Nafnþrýstingur: Max.Design þrýstingur þar sem þreytustyrkur er tryggður

Hámarksþrýstingur: Max. Rekstrarþrýstingur sem er leyfilegur til skamms tíma (t <1s).

◇ Lágmarks rekstrarþrýstingur

Lágmarks rekstrarþrýstingur Pb Min er krafist í þjónustulínu dælu eftir hraðanum, snúningshorninu og tilfærslunni (sjá skýringarmynd).

◇ Máls frárennslisþrýstingur

Málið frárennslisþrýstingur við höfnina T1 og T2 getur verið að hámarki 1,2 bar hærri en inntaksþrýstingur við höfnina en ekki hærri en PL ABS. Max -------------- 2 bar.

Nauðsynlegt er að hafa óheft, frárennslislínu í fullri stærð beint við tankinn.

◇ Hitastigssvið skaftþéttingarhringsins

FKM skaftþéttingarhringurinn er leyfilegur fyrir frárennslishitastig -25 ℃ til +115 ℃.

• Athugið:

Fyrir forrit undir 25 ° C er NBR skaft innsiglihringur nauðsynlegur (leyfilegt hitastigssvið: -40 ° C til +90 ° C).

Tilgreindu innsigli NBR skaft í skýrum texta í röðinni.

Vörueiginleiki og notkun axial stimpla breytu dælu A11vo

Eiginleikar:

▶ Breytilegur axial stimpladæla af hitaplötuhönnun fyrir vatnsstöðugleika í opnum hringrás vökvakerfi.

▶ Hannað fyrst og fremst til notkunar í farsímaforritum.

▶ Dælan starfar við sjálfstætt skilyrði, með þrýstingi á tanki, eða með valfrjálsri innbyggðu hleðsludælu (hjól).

▶ Alhliða úrval af stjórnunarvalkostum er tiltækt sem samsvarar öllum umsóknarkröfum.

▶ Kraftstýringarvalkostur er utanaðkomandi stillanlegur, jafnvel þegar dælan er í gangi,

▶ Í gegnum drifið er hentugur til að bæta við gírdælum og axial stimpladælum upp að því sama, þ.e.a.s. 100/% í gegnum drif.

▶ Framleiðsluflæðið er í réttu hlutfalli við drifhraðann og óendanlega breytilegt á milli QV Max og QV mín = 0.

Umsókn:

Axial stimpla breytu dælu Huade er mikið notuð í verkfræðivélum og léttum iðnaðarbúnaði, járn- og stálmálmvinnslu- og námuvinnsluvélum, skipum, flugvélabúnaði, jarðolíu og jarðolíu, smíði og gönguvélar.
