Ef þú vinnur með vökvakerfi hefur þú líklega heyrt um Rexroth 4WE 6 J stefnustýriventil. Þessi loki er einn áreiðanlegasti hluti í vökvakerfi iðnaðar og að skilja hvernig hann virkar getur hjálpað þér að taka betri ákvarðanir fyrir búnaðinn þinn.
4WE 6 J er framleiddur af Bosch Rexroth, fyrirtæki sem er þekkt fyrir gæða vökvahluta. Þessi tiltekna loki stjórnar stefnu vökvaflæðis í vökvakerfum. Hugsaðu um það eins og umferðarstjóra fyrir vökvaolíu, sem vísar því þangað sem það þarf að fara til að vélar virki rétt.
Það sem gerir 4WE 6 J sérstakan
Stýriventillinn 4WE 6 J fyrir Rexroth sker sig úr vegna hönnunar sinnar. Það er segulloka-stýrður loki, sem þýðir að hann notar rafsegul til að skipta um stöðu. Þegar þú sendir rafmerki til lokans færir það innri hluta sem breytast þar sem olían flæðir.
Þessi loki er með 4/3 stillingu. "4" þýðir að það hefur fjórar hafnir þar sem vökvalínur tengjast. „3“ þýðir að það hefur þrjár stöður sem það getur fært sig í. Í miðstöðu eru allar hafnir lokaðar. Þetta er mikilvægt fyrir öryggið því þegar ekki er verið að segja ventilnum hvað á að gera, þá lokar hann fyrir allt flæði og heldur öllu læstu á sínum stað.
Lokinn notar gorma til að fara sjálfkrafa aftur í þessa miðstöðu. Þegar þú slekkur á rafmerkinu ýtir gormarnir innri spólunni aftur í miðjuna. Þessi vormiðjaða hönnun er áreiðanleg og hefur verið prófuð í þúsundum véla í mörg ár.
Hvernig "J" spólan virkar
Stafurinn "J" í nafninu segir þér um gerð spólu inni í lokanum. Mismunandi stafir þýða mismunandi flæðimynstur og J spólan hefur sérstakan tilgang. Í miðstöðu eru allar fjórar hafnirnar læstar. Ekkert flæðir inn eða út. Þetta er kallað lokað miðstöð stilling.
Þegar þú kveikir á einni segulloku, færist lokinn til að tengja þrýsting við eina vinnugátt en stífla hinar. Skiptu yfir í hina segullokuna og tengingarnar snúast við. Þetta gefur þér nákvæma stjórn á því í hvaða átt vökvahólkurinn þinn eða mótorinn hreyfist.
Lokað miðjuhönnun stefnustýringarventilsins 4WE 6 J fyrir Rexroth gerir hann fullkominn fyrir vélar sem þurfa að halda stöðu þegar þær eru stöðvaðar. Vélar, sprautumótunarvélar og pressur njóta góðs af þessum eiginleika. Þegar lokinn er í hlutlausri stöðu, helst stýrisbúnaðurinn þinn nákvæmlega þar sem hann er án þess að reka.
Tæknilegar upplýsingar sem þú ættir að vita
4WE 6 J notar staðlað NG6 festingarmynstur, einnig kallað CETOP 03. Þessi stöðlun þýðir að þú getur skipt út fyrir aðra NG6 ventla ef þörf krefur. Festingargötin eru nákvæmlega fjarlægð, með fjórum M5 þráðum í ákveðnu mynstri sem passar við iðnaðarstaðla.
Þessi loki þolir allt að 350 bör þrýsting á aðalportunum. Hámarksrennsli er 80 lítrar á mínútu þegar DC segulloka er notað. Lokinn vinnur með vökvaolíu sem hefur seigju á milli 10 og 500 mm²/s og getur starfað við hitastig frá -20°C til +80°C.
Viðbragðstími skiptir máli í vökvakerfi. 4WE 6 J skiptir um stöðu á um það bil 20 til 70 millisekúndum þegar þú kveikir á honum og 10 til 60 millisekúndum þegar þú slekkur á honum. Þessi skjóta viðbrögð hjálpa vélum að vinna vel án tafa.
Segullokurnar koma í mismunandi spennuvalkostum. Algengar valkostir eru 24V DC, sem er vinsælast í iðnaðarumhverfi. Þú getur líka fengið 12V DC, 110V AC eða 230V AC útgáfur. DC útgáfurnar draga um 30 vött af afli og geta keyrt stöðugt án þess að ofhitna.
Þar sem þessir lokar eru notaðir
Framleiðsluaðstaða notar stefnustýrilokann 4WE 6 J fyrir Rexroth í mörgum forritum. Í vélaverkstæðum stjórna þessir lokar hreyfingu skurðarverkfæra og vinnsluhlutahaldara. Lokaða miðjuaðgerðin kemur í veg fyrir óæskilega hreyfingu þegar vélin er aðgerðalaus, sem bætir öryggi og nákvæmni.
Sprautumótunarvélar treysta á þessar lokar til að stjórna opnun og lokun móts. Hraði skiptihraðinn hjálpar til við að viðhalda framleiðsluhraða og áreiðanleg miðja tryggir stöðug gæði hluta. Sumar mótunarvélar hjóla þúsundir sinnum á dag og 4WE 6 J þolir allt að 15.000 lotur á klukkustund.
Pressuvélar nota þessar lokar til að stjórna hrútahreyfingu. Hæfni til að halda þrýstingi þegar hann er í miðju er nauðsynlegur fyrir mótunaraðgerðir þar sem halda þarf vinnustykkinu þétt meðan á vinnslu stendur. Háþrýstingsstig ventilsins, 350 bör, gefur mikla afkastagetu fyrir krefjandi notkun.
Sjálfvirkar framleiðslulínur eru oft með margar 4WE 6 J lokar sem vinna saman. Hver loki stjórnar mismunandi strokka eða mótor og þeir samræma sig allir til að flytja vörur í gegnum ýmsar stöðvar. Stöðluð uppsetning auðveldar uppsetningu og viðhald á öllu kerfinu.
Að lesa tegundarnúmerið
Rexroth notar ítarlegt kóðakerfi fyrir lokana sína. Dæmigerð fullt gerðarnúmer gæti verið 4WE 6 J6X/EG24N9K4. Hver hluti þessa kóða segir þér eitthvað sérstakt um lokann.
„4WE“ í byrjun segir þér að þetta sé fjórstefnu, segulloka-stýrður stefnuloki. „6“ þýðir að það er stærð NG6. „J“ er spólategundin sem við ræddum áðan. „6X“ vísar til íhlutaröðarinnar sem tengist frammistöðueiginleikum.
Eftir skástrikið gefur „E“ til kynna að það séu með blautpinna segullokum sem sitja í vökvaolíunni. „G24“ þýðir að það notar 24V DC afl. „N“ segir þér um innsigli, þar sem N er staðlað NBR gúmmíþéttingar. „9K4“ hlutinn inniheldur viðbótarvalkosti eins og handvirka hnekkja og tengigerðir.
Að skilja þessa kóðun hjálpar þegar þú pantar skiptiloka eða ber saman mismunandi gerðir. Stefnustýriventillinn 4WE 6 J fyrir Rexroth getur verið með mörgum afbrigðum miðað við sérstakar þarfir þínar og tegundarnúmerið fangar allar þessar upplýsingar.
Algeng vandamál og lausnir
Eins og allir vélrænir hlutir geta þessir lokar þróað vandamál með tímanum. Algengasta vandamálið er að festast, þar sem spólan hreyfist ekki mjúklega inni í lokunarhlutanum. Þetta gerist venjulega vegna mengunar í vökvaolíu.
Innra bilið í 4WE 6 J er mjög lítið, á milli 3 og 13 míkrómetrar. Það er minna en mannshár. Þegar óhreinindaagnir komast í olíuna geta þær fest sig í þessum þröngu rýmum og komið í veg fyrir að spólan hreyfist. Þetta er kallað silt-lock, og það getur skemmt lokann ef ekki er brugðist við.
Að halda vökvaolíu þinni hreinni kemur í veg fyrir flest vandamál. Notaðu síur sem uppfylla ISO 4406 hreinleikastaðla 20/18/15 eða betri. Skiptu reglulega um síur og fylgstu með merki um mengun eins og skýjuð olíu eða óvenjulegum hávaða frá kerfinu.
Spólubrennsla er annað mál sem getur komið upp. Ef spólan festist og getur ekki hreyft sig, dregur segullokan meiri straum við að reyna að ýta henni. Þessi aukastraumur skapar hita sem getur skemmt spóluvindurnar. AC útgáfur af lokanum eru næmari fyrir þessu vandamáli en DC útgáfur.
Athugun á rafveitu hjálpar til við að koma í veg fyrir vandamál með spólu. Gakktu úr skugga um að spennan þín haldist innan 10% af nafnspennu. Tengingar ættu að vera hreinar og þéttar, með viðeigandi þéttingu gegn raka. Lokinn notar IP65 eða IP67 flokkuð tengi, allt eftir útgáfu, svo viðhaldið þessum innsigli á réttan hátt.
Innri leki eykst eftir því sem lokar eldast. Þetta er eðlilegt slit, en of mikill leki hefur áhrif á afköst kerfisins. Ef þú tekur eftir hægari stýrihraða eða minni haldkrafti gæti innri leki verið orsökin. Að prófa þrýstingsfall yfir lokann getur hjálpað til við að greina þetta vandamál.
Ábendingar um viðhald
Reglulegt viðhald heldur stefnustýringarventilnum þínum 4WE 6 J fyrir Rexroth í áreiðanlegum hætti. Lokinn sjálfur þarf ekki mikla athygli en vökvakerfið í kringum hann gerir það. Með því að fylgja nokkrum einföldum aðferðum lengist endingartími loka verulega.
Olíugæði skipta mestu máli. Fylgdu meginreglunni um "hreint, kalt og þurrt". Hrein olía kemur í veg fyrir mengun. Köld olía dregur úr sliti og lengir endingu íhluta. Þurr olía kemur í veg fyrir tæringu og viðheldur réttri seigju. Prófaðu olíuna þína reglulega og skiptu um hana í samræmi við ráðleggingar framleiðanda.
Hitastýring hjálpar líka. Lokinn getur starfað í allt að 80°C, en keyrandi kælir er betra fyrir langlífi. Ef kerfið þitt verður heitt skaltu íhuga að bæta við varmaskipti. Segulspólurnar geta náð 150°C á yfirborði þeirra, en kælirinn dregur úr rafmagnsálagi.
Margir 4WE 6 J lokar eru með handvirka yfirstýringu. Þetta gerir þér kleift að færa lokann með höndunum þegar slökkt er á vélinni eða meðan á bilanaleit stendur. Haltu kerfisþrýstingi undir 50 börum þegar þú notar handvirka yfirstýringu til að forðast of mikinn kraft. Ýttu aldrei á báðar handvirkar yfirkeyrslur á sama tíma.
Uppsetningarstaða takmarkar ekki ventilinn mikið. Þú getur sett það upp í hvaða stefnu sem er, þó að lárétt uppsetning virki oft best fyrir hitaleiðni. Gakktu úr skugga um að það sé nægilegt pláss í kringum segullokurnar til að kæliloft geti dreift.
Valkostir og eindrægni

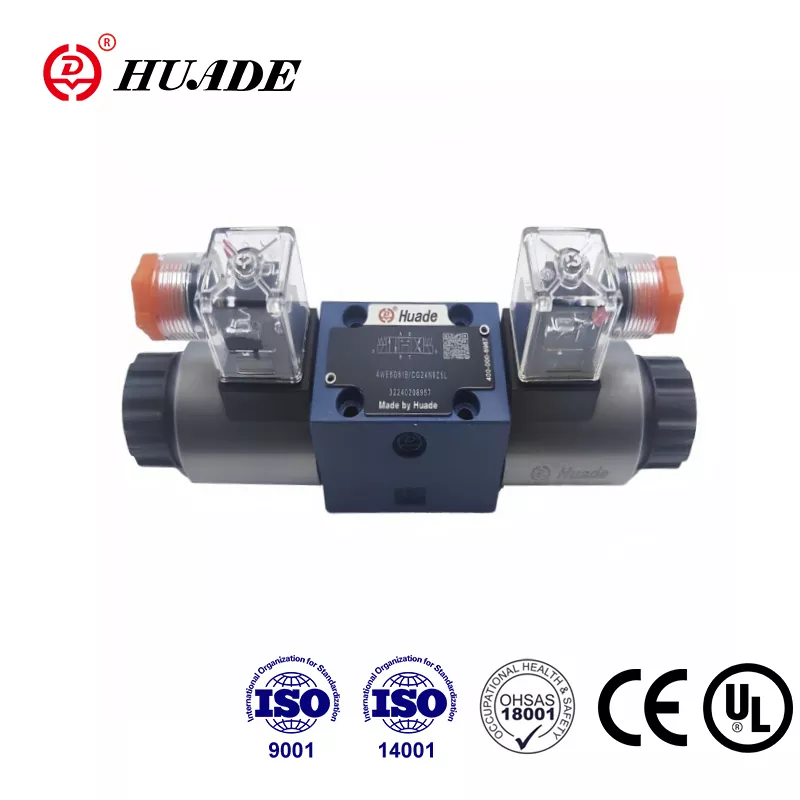

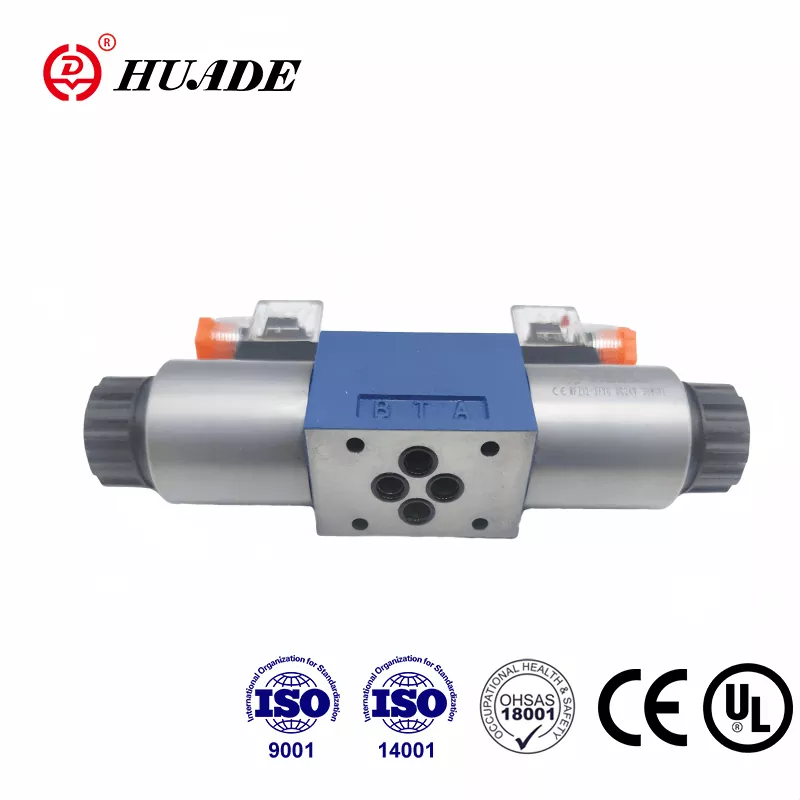

Þó Rexroth framleiðir gæðaventla, bjóða aðrir framleiðendur upp á samhæfa valkosti. Að skilja valkosti þína hjálpar við innkaupa- og kostnaðarstjórnun. Sérhver loki með NG6 festingarmynstri getur líkamlega passað þar sem 4WE 6 J festist.
Yuken framleiðir DSG-01-3C3, sem veitir svipaða virkni með lokuðu miðjuspólu. Parker býður upp á D1VW röðina með sambærilegum flæðishraða. Eaton Vickers er með DG4V-3-6C líkanið. Þessir kostir kosta venjulega 20% til 30% minna en upprunalegu Rexroth hlutar.
Þegar valkostir eru skoðaðir skaltu passa vandlega við þrýstingsmat, flæðisgetu og rafforskriftir. Ekki eru allir NG6 lokar búnir til jafnir. Sumir kunna að hafa mismunandi viðbragðstíma eða skiptieiginleika sem hafa áhrif á forritið þitt.
Stefnumótunarventillinn 4WE 6 J fyrir Rexroth hefur sannað afrekaskrá með meðaltíma milli bilana mælt í árum. Sum önnur vörumerki passa kannski ekki við þennan áreiðanleika. Fyrir mikilvæg forrit er aukakostnaður við ósvikna Rexroth varahlutum oft skynsamlegur.
Endurbyggingarþjónusta býður upp á annan möguleika. Nokkur fyrirtæki sérhæfa sig í endurbótum á vökvalokum. Þeir taka í sundur, þrífa, skipta út slitnum hlutum og prófa lokann í eins og nýtt ástand. Endurbyggðir lokar kosta minna en nýir og geta virkað vel fyrir minna krefjandi forrit.
Hvar á að kaupa
Það ætti ekki að vera erfitt að finna birgja fyrir 4WE 6 J. Bosch Rexroth er með opinbera netverslun á [store.boschrexroth.com](http://store.boschrexroth.com/) þar sem þú getur pantað beint. Þetta tryggir ósvikna varahluti og rétta ábyrgðarvernd.
Iðnaðardreifingaraðilar geyma þessar lokar svæðisbundið. Fyrirtæki eins og Motion Industries, Applied Industrial Technologies og aðrir vökvasérfræðingar bera Rexroth vörur. Að vinna með staðbundnum dreifingaraðila veitir þér tæknilega aðstoð og hraðari afhendingu fyrir brýnar þarfir.
Netmarkaðir eins og eBay eru með bæði nýjar og notaðar lokar. Verð fyrir nýjar einingar eru venjulega á bilinu $300 til $500, allt eftir tiltekinni gerð og valkostum. Notaðir lokar seljast fyrir $ 100 til $ 250, þó þú kaupir ábyrgðarvernd fyrir lægri kostnað.
Asískir birgjar á kerfum eins og Shopee eða Alibaba bjóða upp á samhæfðar útgáfur á lægra verði, stundum um $150. Gæði eru mismunandi eftir þessum heimildum, svo rannsakaðu seljandann vandlega ef þú velur þessa leið. Fyrir mikilvæg forrit skaltu halda þig við þekkta birgja.
Þegar þú pantar skaltu hafa fullt gerðarnúmer tilbúið. Stýriventillinn 4WE 6 J fyrir Rexroth kemur í mörgum stillingum og að fá ranga spennu eða tengigerð skapar vandamál. Athugaðu rafmagnsupplýsingar og uppsetningarupplýsingar áður en þú kaupir.
Hugleiðingar um uppsetningu
Að setja upp 4WE 6 J rétt tryggir góða frammistöðu og langan líftíma. Byrjaðu á hreinu uppsetningarfleti. Lokinn lokar gegn þessu yfirborði og allar rispur eða óhreinindi geta valdið leka. Notaðu rétta boltaátakið á festiskrúfunum til að koma í veg fyrir að ventlahlutinn skekkist.
Hafnartengingar ættu að vera hreinar og rétt stórar. Lokinn notar venjulegar NG6 tengistærðir og vökvalínurnar þínar þurfa að passa. Að nota undirstærðar línur takmarkar flæði og eykur þrýstingsfall. Ofstórar línur sóa plássi en skaða ekki frammistöðu.
Þegar rafmagn er tengt skaltu fylgja raflögninni fyrir tiltekna gerð. Segullokurnar tengjast venjulega við stjórnanda eða rofa sem gefur viðeigandi spennu. Sumar gerðir eru með gaumljós til að sýna hvaða segulloka er spennt, sem hjálpar við bilanaleit.
Íhugaðu að bæta við þrýstimælum á lykilstöðum í kerfinu þínu. Vöktun á þrýstingi á ventlaportunum hjálpar til við að greina vandamál og hámarka afköst. Þrýstirofar geta veitt öryggislæsingar til að koma í veg fyrir notkun utan öruggra breytu.
Vinna með mismunandi vökva
Flest vökvakerfi nota jarðolíu og 4WE 6 J virkar fullkomlega með þessum vökva. Stöðluðu NBR innsiglin meðhöndla olíu sem byggir á jarðolíu yfir breitt hitastig. Þetta nær yfir meirihluta iðnaðarforrita.
Sum kerfi þurfa umhverfisvæna vökva eins og HFC (vatnsglýkól) eða HFD (tilbúið ester). Stefnumótunarventillinn 4WE 6 J fyrir Rexroth getur unnið með þessum vökva en þú þarft rétta þéttiefnið. Pantaðu lokann með FKM (Viton) innsigli, auðkenndur með „V“ í tegundarkóðanum í stað „N“.
Vatnsbundnir vökvar draga úr endingartíma miðað við jarðolíu. Rexroth áætlar um 30% styttri líftíma þegar HFC vökva er notaður. Aukið slit kemur frá mismunandi smureiginleikum og hugsanlegri holamyndun. Ef þú verður að nota þessa vökva skaltu íhuga aðeins of stóra íhluti til að bæta upp.
Rekstrarhitamörk breytast líka með mismunandi vökva. HFC vökvar takmarka hámarkshita við 50°C í stað 80°C viðmiðunar með jarðolíu. Skipuleggðu kælikerfið í samræmi við það ef þú notar aðra vökvavökva.
Skilningur á frammistöðuferlum
Rexroth veitir frammistöðugögn í tæknihandbókum sem sýna hvernig lokinn hegðar sér við mismunandi aðstæður. Þrýstifallsferlar sýna hversu mikinn þrýsting þú missir við að ýta olíu í gegnum lokann við mismunandi flæðishraða. Fyrir J spóluna má búast við um 2 bör þrýstingsfalli við 20 lítra á mínútu.
Þetta þrýstingsfall táknar sóun á orku í kerfinu þínu. Hærri flæðishraði skapar meira þrýstingsfall í kjölfar bogadregins sambands. Þegar vökvakerfi er hannað skal gera grein fyrir þessu tapi til að tryggja að stýrisbúnaður fái fullnægjandi þrýsting.
Afltakmarkatalan fyrir stefnustýrilokann 4WE 6 J fyrir Rexroth er 8. Þetta er Rexroth-sértæk mæligildi sem tengir flæði, þrýsting og seigju olíu við hitamyndun. Að halda sig undir þessum mörkum kemur í veg fyrir ofhitnun meðan á stöðugri notkun stendur.
Skiptatíðni hefur áhrif á endingu loka. Þó að lokinn geti hjólað allt að 15.000 sinnum á klukkustund vélrænt, keyra dæmigerð forrit mun hægar. Hærri hjólahraði flýtir fyrir sliti á innsigli og segullokuíhlutum. Passaðu rekstrartíðni þína við raunverulegar þarfir þínar frekar en að hámarka hana.
Skjöl og stuðningur
Bosch Rexroth veitir nákvæmar tækniskjöl fyrir lokana sína. Aðal vörulistablaðið sýnir mál, uppsetningarupplýsingar og grunnforskriftir. Ítarlegri handbækur útskýra uppsetningaraðferðir, viðhaldskröfur og bilanaleitarskref.
Þú getur hlaðið niður þessum skjölum af vefsíðu Rexroth eða beðið um þau frá dreifingaraðilum. Að hafa tæknilega handbókina fyrir tiltekna gerð þína hjálpar við uppsetningu og viðhald. Skjölin innihalda vökvatákn sem sýna hvernig á að tákna lokann í hringrásarmyndum.
Tækniþjónustuteymi Rexroth getur aðstoðað við umsóknarspurningar. Ef þú ert ekki viss um hvort 4WE 6 J henti þínum þörfum geta þeir mælt með valkostum eða lagt til breytingar. Þessi stuðningur er dýrmætur þegar verið er að hanna ný kerfi eða uppfæra núverandi búnað.
Valverkfæri á netinu gera þér kleift að stilla loka út frá þörfum þínum. Sláðu inn flæðishraða, þrýsting, spennu og aðrar breytur og tólið bendir á viðeigandi gerðir. Þetta hjálpar til við að tryggja að þú fáir nákvæmlega það sem þú þarft án þess að afkóða tegundarnúmer handvirkt.
Lokahugsanir
Stýrisstýringarventillinn 4WE 6 J fyrir Rexroth táknar sannaða tækni í vökvastýringu. Segulloka-stýrð, gormiðja hönnun þess með lokuðu miðjustaðsetningu þjónar óteljandi forritum um allan heim. Að skilja hvernig það virkar hjálpar þér að nota það á áhrifaríkan hátt og viðhalda því rétt.
Helstu kostir eru meðal annars staðlað NG6 festing, áreiðanleg lokuð miðstöð og mikið framboð á hlutum og stuðningi. Lokinn ræður við háan þrýsting og veitir móttækilega skiptingu fyrir nákvæma stjórn. Margir spennuvalkostir og stillingar laga sig að mismunandi kröfum vélarinnar.
Rétt uppsetning og viðhald halda þessum lokum í vinnu í mörg ár. Hrein vökvaolía er einn mikilvægasti þátturinn í endingu ventla. Reglulegar síuskiptingar og athygli á hitastigi koma í veg fyrir flest vandamál áður en þau byrja.
Hvort sem þú ert að skipta um bilaðan loka, hanna nýja vél eða bara að reyna að skilja núverandi búnað þinn, þá á 4WE 6 J skilið íhugun. Áratuga sannaðri frammistöðu þess í krefjandi iðnaðarumsóknum talar um gæði þess og áreiðanleika. Með réttri umönnun mun þessi loki þjóna vökvakerfinu þínu vel í mörg ár.
