Þegar þú ert að vinna með vökvakerfi skiptir það máli að skilja hvern íhlut. Check Valve RVP 30 stendur upp úr sem áreiðanleg lausn til að stjórna vökvaflæði í eina átt. Þessi vökvaeftirlitsventill, framleiddur af HYDAC, hefur orðið staðlað val í iðnaðar- og farsímavélaforritum.
Hvað er Check Valve RVP 30?
Eftirlitsventillinn RVP 30 er stefnustýringarventill sem festur er á margvíslegan hátt, hannaður fyrir vökvaolíukerfi. Það gerir vökva kleift að flæða óhindrað frá port B til port A á meðan hann lokar algjörlega fyrir öfugt flæði. Þessi einhliða flæðistýring er nauðsynleg í mörgum vökvabúnaði þar sem að koma í veg fyrir bakflæði verndar dælur og viðheldur kerfisþrýstingi.
RVP 30 notar gormhlaða smelluhönnun úr hertu stáli. Þegar vökvaþrýstingur frá B portinu fer yfir fjaðrakraftinn opnast lokinn og hleypir vökva í gegnum. Þegar þrýstingur lækkar eða reynir að snúa við stefnu, ýtir gormurinn pallinum aftur á móti sætinu og myndar málm-í-málm innsigli sem kemur í veg fyrir leka.
Þessi afturloki fylgir DIN ISO 1219 stöðlum og er sérstaklega hannaður til að festa beint á vökvagreinir eða festingarplötur. Fyrirferðarlítil hönnun sparar pláss miðað við innbyggða afturloka, sem gerir RVP 30 tilvalinn fyrir kerfi þar sem uppsetningarrými er takmarkað.
Tækniforskriftir sem skipta máli
Check Valve RVP 30 höndlar krefjandi aðstæður með forskriftum sem uppfylla iðnaðarkröfur. Lokinn starfar við hámarks vinnuþrýsting upp á 350 bör, sem jafngildir um það bil 5000 psi. Þessi þrýstingsmat gerir RVP 30 hentugan fyrir háþrýstivökvarásir sem almennt er að finna í þungum búnaði.
Rennslisgetan nær allt að 600 lítrum á mínútu eða um 150 lítra á mínútu. Þessi mikli flæðishraði þýðir að eftirlitsventillinn RVP 30 getur séð um mikið vökvamagn án þess að skapa of mikið þrýstingsfall. Venjulegur sprunguþrýstingur er 0,5 bör, þó valmöguleikar séu til fyrir 0,05 til 4,5 bör eftir notkunarþörfum. Lægri sprunguþrýstingur gerir ventilnum kleift að opnast auðveldara, en hærri stillingar veita betri þéttingu gegn bakflæði.
Lokahlutinn er gerður úr kolefnisstáli með fosfati eða sinkhúðun fyrir tæringarþol. Poppinn sjálfur notar hert og fágað stál fyrir endingu. Stöðluð innsigli eru FKM flúorteygjanleiki, sem höndlar hitastig frá neikvæðum 20 gráðum á Celsíus til jákvæðra 80 gráður á Celsíus. Sumar útgáfur lengja neðra svið í neikvæða 30 gráður á Celsíus.
RVP 30 vegur um 10,3 kíló og tengist í gegnum snittari tengi sem eru að stærð fyrir 1,5 tommu NPTF, BSPP eða SAE O-hringa festingar. Uppsetningarmynstrið notar fjóra bolta og hægt er að setja það upp í hvaða stefnu sem er án þess að hafa áhrif á frammistöðu.
Hvernig Check Valve RVP 30 virkar í raunverulegum forritum
Að skilja hvar Check Valve RVP 30 passar hjálpar til við að skýra gildi hans. Eitt algengt forrit er dæluvörn. Þegar vökvadæla slekkur á sér getur vökvi reynt að flæða afturábak í gegnum dæluna. Þetta andstæða flæði getur skemmt dæluíhluti eða látið kerfisþrýsting falla skyndilega. Að setja upp RVP 30 við úttak dælunnar kemur í veg fyrir þetta bakflæði og verndar dæluna gegn skemmdum.
Rafsöfnunarrásir njóta einnig góðs af Check Valve RVP 30. Rafgeymir geyma vökva undir þrýstingi til að losa fljótt þegar þörf krefur. Afturlokan heldur þrýstingi í rafgeyminum með því að koma í veg fyrir að vökvi flæði aftur inn í aðalkerfið þegar þrýstingur lækkar. Þetta heldur geymdri orku tiltækri fyrir næstu vinnulotu.
Færanlegar vélar eins og gröfur og ámoksturstæki nota RVP 30 í gegnum vökvakerfin sín. Þessar vélar starfa við erfiðar aðstæður með stöðugum titringi og mismunandi álagi. Málm-til-málm innsigli afturlokans heldur engu að leka jafnvel þegar íhlutir hitna við mikla notkun. Þessi áreiðanleiki dregur úr niður í miðbæ um áætlað 20 til 30 prósent samanborið við kerfi sem nota lægri gæða afturloka.
Framleiðslulínur innihalda Check Valve RVP 30 í pressur, sprautumótunarvélar og sjálfvirkan samsetningarbúnað. Fljótur viðbragðstími ventilsins og lágt þrýstingsfall hjálpa þessum kerfum að virka vel án þess að sóa orku. Sömu meginreglur gilda í vindmyllustýrikerfi og skipabúnaði þar sem ekki er hægt að skerða áreiðanleika.
Einkenni þrýstingsfalls
Sérhver loki skapar smá viðnám gegn flæði, sem kemur fram sem þrýstingsfall. Check Valve RVP 30 lágmarkar þetta orkutap með straumlínulagðri innri hönnun. Við 100 lítra á mínútu mælist þrýstingsfall um 0,5 bör. Þetta eykst í um það bil 1,2 bör við 200 lítra á mínútu og nær um 4,8 bör við hámarksrennsli sem er 600 lítrar á mínútu.
Þessi þrýstingsfallsgildi eru tiltölulega lág fyrir afturloka af þessari stærð og afkastagetu. Lægra þrýstingsfall þýðir minni orkusóun sem hiti og skilvirkari kerfisrekstur. Sambandið milli rennslishraða og þrýstingsfalls er ekki línulegt, þar sem þrýstingsfall eykst hraðar við hærra rennsli vegna ókyrrðar og núnings.
Kerfishönnuðir geta notað þessar þrýstingsfallstölur til að reikna út heildarkerfistap og stærð dælna á viðeigandi hátt. Check Valve RVP 30 stuðlar að lágmarki að heildaróhagkvæmni kerfisins, sem skiptir máli þegar orkunotkun er hámörkuð í stórum iðnaðarmannvirkjum.
Að bera saman RVP 30 við valkosti
Vökvalokamarkaðurinn býður upp á marga möguleika á eftirlitslokum. Check Valve RVP 30 keppir fyrst og fremst um áreiðanleika og frammistöðu frekar en verð. Bosch Rexroth framleiðir svipaða loka sem eru metnir fyrir sambærilegan þrýsting og flæði, stundum með rafrænum vöktunarmöguleikum sem höfða til sjálfvirkra kerfa. Parker Hannifin býður upp á afturloka sem eru örlítið léttari og auðveldara að samþætta þær í netta hönnun.

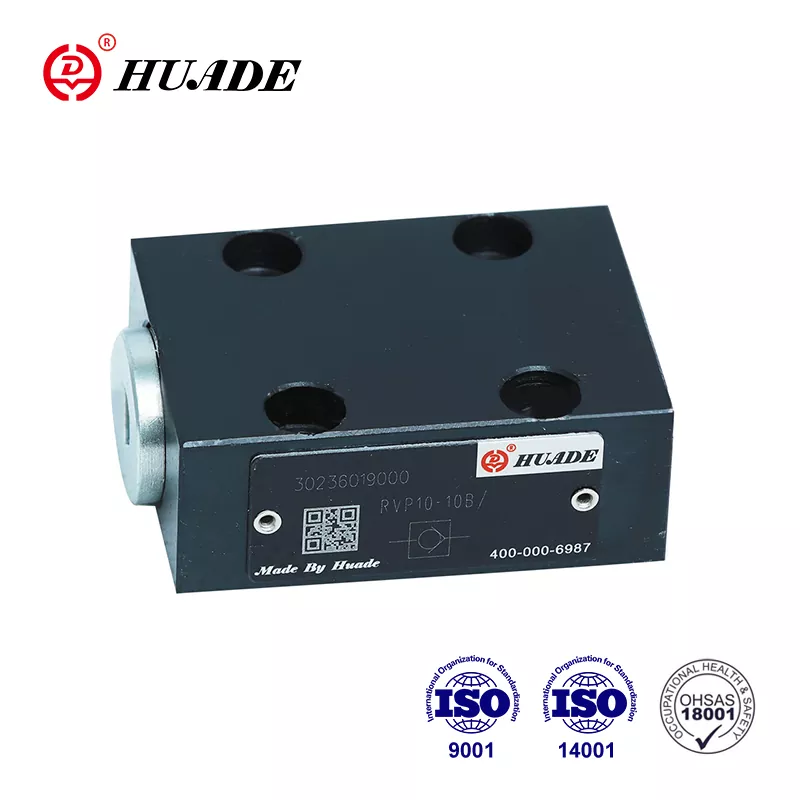

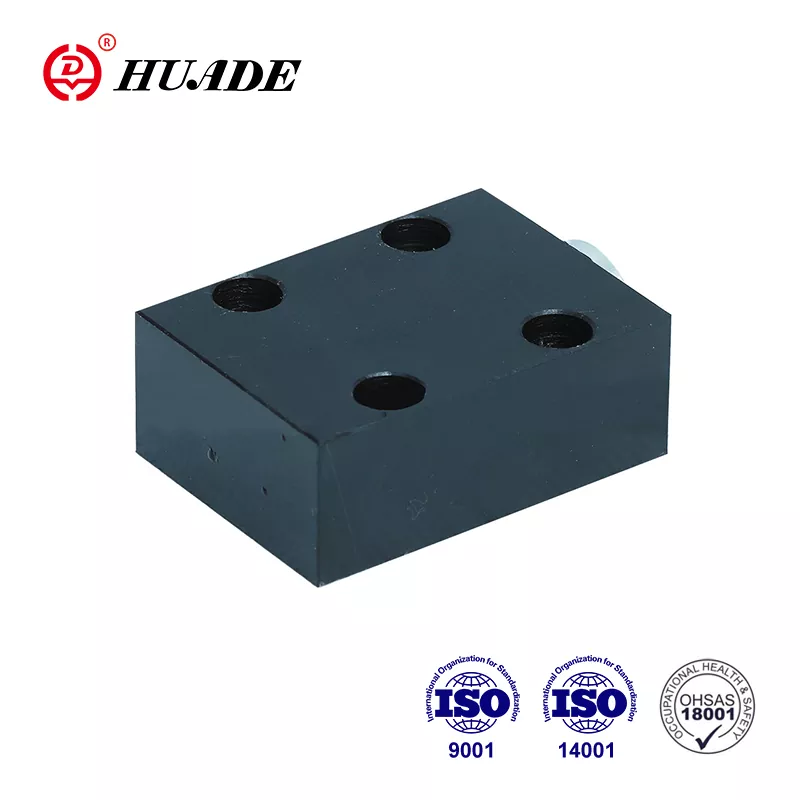

Kínverskir framleiðendur eins og Huade framleiða afturloka sem passa við RVP 30 forskriftirnar á verði sem er 30 til 50 prósent lægra. Þessir valkostir uppfylla ISO vottunarstaðla og virka vel í forritum þar sem fjárhagsþvinganir skipta meira máli en vörumerkjaarfleifð. Skiptingin felur venjulega í sér minna yfirgripsmikla tækniaðstoð og hugsanlega styttri endingartíma við erfiðar aðstæður.
Eaton Vickers afturlokar veita góða samhæfni við SAE staðlaða íhluti og viðhalda miklu aðgengi í gegnum dreifikerfi. Check Valve RVP 30 sker sig úr með verkfræðilegri nákvæmni HYDAC og 150 ára útreikningi á meðaltíma til bilunar. Þessi langlífi vörpun kemur frá víðtækum prófunum og vettvangsgögnum frá þúsundum uppsetninga.
Fyrir forrit sem krefjast algerrar áreiðanleika, svo sem olíupalla á hafi úti eða mikilvægra framleiðsluferla, réttlætir RVP 30 hágæðaverðið. Fyrir almenna iðnaðarnotkun með reglulegu viðhaldsaðgangi geta ódýrari kostir veitt fullnægjandi afköst.
Leiðbeiningar um uppsetningu
Rétt uppsetning tryggir að Check Valve RVP 30 virki eins og hann er hannaður. Uppsetningarflöturinn verður að vera flatur innan við 0,01 millimetra á 100 millimetra og sléttur að yfirborðsáferð sem er 0,8 míkrómetrar eða betri. Þessar forskriftir koma í veg fyrir leka í kringum ventilhúsið og tryggja jafna álagsdreifingu yfir festingarbolta.
Þráðargerð verður að passa við kerfistengingar, hvort sem það er NPTF, BSPP eða SAE. Notkun rangs þráðarstaðal getur valdið þvergræðslu eða óviðeigandi þéttingu. Notaðu þráðþéttiefni sem hentar fyrir vökvakerfi, forðastu vörur sem geta mengað vökvann eða brotnað niður undir þrýstingi.
Festingarboltar ættu að vera 10.9 eða jafngildir og hertir í krossmynstri að toggildunum sem tilgreind eru í uppsetningarhandbók HYDAC. Ójöfn aðhald getur skekkt uppsetningarflötinn og skapað lekaleiðir. Hægt er að setja afturlokann RVP 30 upp í hvaða stefnu sem er þar sem hann notar fjöðrþrýsting frekar en þyngdarafl til að þétta.
Uppstreymis síun er mikilvæg fyrir endingu lokans. Kerfið ætti að sía agnir niður í 20 míkrómetra eða minni til að uppfylla ISO 4406 hreinleikastigið 21/19/16 sem tilgreint er fyrir RVP 30. Mengun er helsta orsök bilunar í stöðvunarlokum, þar sem agnir koma í veg fyrir að spjaldið þéttist almennilega eða skorar þéttiflötina.
Eftir uppsetningu skal loftræsta allt loft úr kerfinu áður en fullum þrýstingi er beitt. Innilokað loft getur valdið óreglulegri virkni ventilsins og of miklum hávaða. Prófaðu eftirlitslokann með því að þrýsta úr báðum áttum til að staðfesta að hann opnast frjálslega áfram í áttina og þéttist algjörlega gegn bakflæði.
Viðhald og bilanaleit
Eftirlitsventillinn RVP 30 krefst lágmarks viðhalds þegar hann er notaður samkvæmt forskriftum. Skoðunarbil á bilinu 1000 til 2000 vinnustundir eru dæmigerð fyrir iðnaðarnotkun. Við skoðun, athugaðu hvort ytri leka sé í kringum ventilhús og uppsetningaryfirborð. Sérhver sýnilegur leki gefur til kynna slit á innsigli eða óviðeigandi uppsetningu.
Að prófa sprunguþrýsting reglulega sannreynir að gormurinn hafi ekki veikst eða spjaldið hafi ekki slitnað. Ef sprunguþrýstingur hefur aukist verulega gæti innri mengun komið í veg fyrir að loki opnist að fullu. Ef sprunguþrýstingur hefur minnkað getur gormþreyta eða niðurbrot á innsigli átt sér stað.
Algengasta vandamálið með Check Valve RVP 30 er að smella fastur, þar sem lokinn opnast ekki eða lokast almennilega. Þetta stafar venjulega af mengun sem festist á milli pallborðsins og sætisins. Að skola kerfið með hreinum vökvavökva leysir oft minniháttar festingu. Alvarleg mengun krefst þess að ventilinn sé tekinn í sundur og hreinsun eða skipt um innsiglisbúnað.
HYDAC útvegar innsiglissett sérstaklega fyrir RVP 30, þar á meðal alla O-hringa og varahringi. Að skipta um innsigli tekur venjulega innan við klukkustund með einföldum handverkfærum. Hlutanúmer þéttibúnaðarins fyrir FKM innsigli er SEAL KIT 30FKM. Notaðu alltaf ósvikin HYDAC innsiglissett eða staðfest jafngildi til að viðhalda afköstum ventilsins.
Að nota afturlokann RVP 30 utan hitastigssviðs hans getur skemmt þéttingar og valdið leka. FKM innsigli sjá um flest jarðolíuvökvakerfi, en ósamrýmanlegir vökvar eins og ákveðnar tilbúnar olíur gætu þurft NBR innsigli í staðinn. Athugaðu alltaf vökvasamhæfi fyrir uppsetningu.
Hvar á að kaupa Check Valve RVP 30
Kaupmöguleikar fyrir Check Valve RVP 30 innihalda viðurkennda dreifingaraðila og netbirgja. Opinber vefsíða HYDAC veitir beina pöntun fyrir RVP-30-01.X módelheitið með afhendingu eftir 2 til 4 vikur á heimsvísu. Þetta tryggir ekta íhluti með fullri framleiðandaábyrgð og aðgangi að tækniaðstoð.
Iðnaðarbirgjar eins og MROstop og Motion Industries eru með Check Valve RVP 30 með verð á bilinu 600 til 850 Bandaríkjadali fyrir staðlaðar stillingar. Þessir dreifingaraðilar halda oft birgðum fyrir tafarlausa sendingu, sem hjálpar þegar þörf er á skiptalokum fljótt til að lágmarka niður í miðbæ.
Markaðstaðir á netinu, þar á meðal eBay, skrá nýja RVP 30 loka frá ýmsum seljendum. Verð eru á bilinu um það bil 593 til 857 dollara eftir seljanda og sérstakri gerð. Kaupendaverndaráætlanir draga úr áhættunni þegar keypt er í gegnum þessar rásir, þó að sannreyna orðspor seljenda sé áfram mikilvægt.
Fyrir viðskiptavini sem íhuga kostnaðarval, tengir Alibaba kaupendur við framleiðendur eins og Huade sem framleiða RVP 30 samhæfða afturloka. Verð eru venjulega 30 til 50 prósent undir HYDAC frumritum með lágmarks pöntunarmagni á bilinu 1 til 10 stykki. Afhendingartími 1 til 2 vikur og eins árs ábyrgð er staðalbúnaður. SSL greiðslu dulkóðun verndar viðskipti.
Þegar þú berð saman heimildir skaltu íhuga heildarkostnað, þar á meðal sendingu, ábyrgðarskilmála og framboð á tækniaðstoð. Check Valve RVP 30 frá viðurkenndum rásum inniheldur skjöl, CAD skrár fyrir kerfishönnun og aðgang að HYDAC verkfræðingum fyrir umsóknarspurningar. Þessi þjónusta bætir við gildi umfram íhlutinn sjálfan.
Efnahagsleg sjónarmið
Check Valve RVP 30 táknar hóflega fjárfestingu í fullkomnu vökvakerfi. Dæmigerð verðlagning á 500 til 800 evrur staðsetur það sem aukagjaldsþátt miðað við hagkvæma valkosti. Þessi kostnaður er réttlættur með langan endingartíma lokans og engin lekavirkni, sem dregur úr vökvaúrgangi og kemur í veg fyrir mengun.
Arðsemi fjárfestingar kemur fyrst og fremst frá minni niður í miðbæ og viðhaldskostnað. Kerfi sem nota RVP 30 upplifa færri óskipulagðar stöðvun vegna bilunar í lokum. Málm-í-málm innsiglið kemur í veg fyrir hægfara leka sem getur mengað kerfi og skemmt íhlutum aftan við. Á venjulegum uppsetningarlífi sem er 5 til 10 ár er þessi sparnaður oft meiri en upphaflegur verðmunur á móti ódýrari afturlokum.
Orkunýting stuðlar einnig að efnahagslegum verðmætum. Lítið þrýstingsfallseiginleikar afturlokans RVP 30 þýðir að minna dæluafl fer til spillis og ýtir vökva í gegnum lokann. Í stórum kerfum sem starfa stöðugt getur þessi orkusparnaður numið þúsundum dollara árlega.
Viðhaldskostnaður er lágur vegna þess að RVP 30 notar staðlaða innsiglissett og þarf aðeins grunnverkfæri til þjónustu. Varahlutir eru enn fáanlegir frá HYDAC og dreifingaraðilum jafnvel fyrir lokar sem settir voru upp fyrir áratugum síðan. Þetta langtímaframboð á hlutum verndar fjárfestingu í búnaði og dregur úr úreldingaráhættu.
Framtíðarstraumar og stafræn samþætting
Vökvaíhlutaiðnaðurinn er smám saman að innleiða skynjara og stafræna vöktun. Þó að núverandi Check Valve RVP 30 sé eingöngu vélrænt tæki, gætu framtíðarútgáfur innihaldið þrýstiskynjara eða flæðismæla sem eru innbyggðir í lokunarhlutann. Þessar viðbætur myndu gera forspárviðhald kleift með því að greina skerðingu á frammistöðu áður en algjör bilun á sér stað.
Industry 4.0 frumkvæði ýta undir meiri tengingu milli vökvaíhluta og stýrikerfa. Snjöll útgáfa af RVP 30 gæti miðlað stöðu sinni til miðlægs eftirlitskerfis, gert rekstraraðilum viðvart þegar viðhald er á eftir eða þegar rekstrarskilyrði fara yfir hönnunarmörk. Þessi þróun er í takt við víðtækari tilhneigingu í átt að ástandsbundnu viðhaldi frekar en tímabundnu þjónustubili.
Þrátt fyrir þessa tæknilegu möguleika mun grundvallarhönnun Check Valve RVP 30 líklega haldast óbreytt. Fjaðrafhlaða hjólhýsið hefur sannað sig í áratuga þjónustu í óteljandi forritum. Allar stafrænar endurbætur myndu bæta við frekar en skipta um kjarna vélrænni virkni.
Að velja rétt
Val á eftirlitsventil RVP 30 fer eftir því að passa við kerfiskröfur. Fyrir forrit sem krefjast hámarksþrýstings á allt að 350 bör og flæði allt að 600 lítra á mínútu, gefur RVP 30 sannaðan árangur. Núlllekaþéttingin er mikilvæg í kerfum þar sem jafnvel lítið magn af öfugu flæði veldur vandamálum.
Fjárhagsáætlun skiptir máli fyrir hvert verkefni. Check Valve RVP 30 kostar meira en grunnvalkostir en minna en rafstýrðir lokar með svipaðar forskriftir. Þetta staðsetur það í miðjunni þar sem frammistaða og áreiðanleiki réttlætir hágæða verðlagningu án þess að ná lúxushæðum.
Tæknileg aðstoð og aðgengi að skjölum styður RVP 30 fyrir flókin kerfi þar sem samþættingaráskoranir geta komið upp. HYDAC veitir verkfræðiaðstoð og nákvæmar forskriftir sem hjálpa kerfishönnuðum að hámarka val á íhlutum. Þessi stuðningur reynist dýrmætur þegar verið er að leysa óvænt vandamál eða þrýsta frammistöðumörkum.
Check Valve RVP 30 hefur áunnið sér orðspor sitt með stöðugri frammistöðu í krefjandi forritum. Að skilja forskriftir þess, rétta uppsetningaraðferðir og viðhaldskröfur hjálpar notendum að fá hámarksverðmæti úr þessum vökvahluta. Hvort sem er verið að vernda dýrar dælur, viðhalda þrýstingi í rafgeyma eða stjórna flæði í farsímabúnaði, þá skilar RVP 30 áreiðanlega einstefnu flæðisstýringu sem heldur vökvakerfi í gangi.
