Þegar unnið er með vökvakerfi er stjórnun vökvaflæðisstefnu nauðsynleg fyrir öryggi og skilvirkni. Eftirlitsventillinn RVP-20 er vökvaíhlutur sem er festur á plötu sem er hannaður til að leyfa vökva að flæða í eina átt en koma í veg fyrir bakflæði. Þessi handbók útskýrir hvað gerir RVP-20 verðmætan fyrir vökvanotkun og hvernig hann virkar við raunverulegar aðstæður.
Hvað er afturventillinn RVP-20?
Check Valve RVP-20 er gormhlaðinn loki framleiddur af HYDAC, þýsku fyrirtæki sem sérhæfir sig í vökvalausnum. Þessi loki notar keilulaga smelluhönnun sem skapar lekafría innsigli þegar vökvi reynir að flæða aftur á bak. "20" í nafni þess gefur til kynna að það sé stærð fyrir miðlungsflæði, jafngildir 1 tommu píputengingu í -16 röðinni.
Lokinn leyfir frjálst flæði frá port B að port A á meðan hann lokar afturflæði algjörlega. Þegar vökvaþrýstingur sigrar gormkraftinn (venjulega 0,5 bör) færist keilan til baka og hleypir vökva í gegnum. Þegar þrýstingur lækkar eða snýst til baka ýtir gormurinn keilunni fljótt aftur á móti sæti sínu og stöðvar allar hreyfingar afturábak. Þessi einfalda vélrænni aðgerð gerist án rafmagns eða utanaðkomandi stjórnunar.

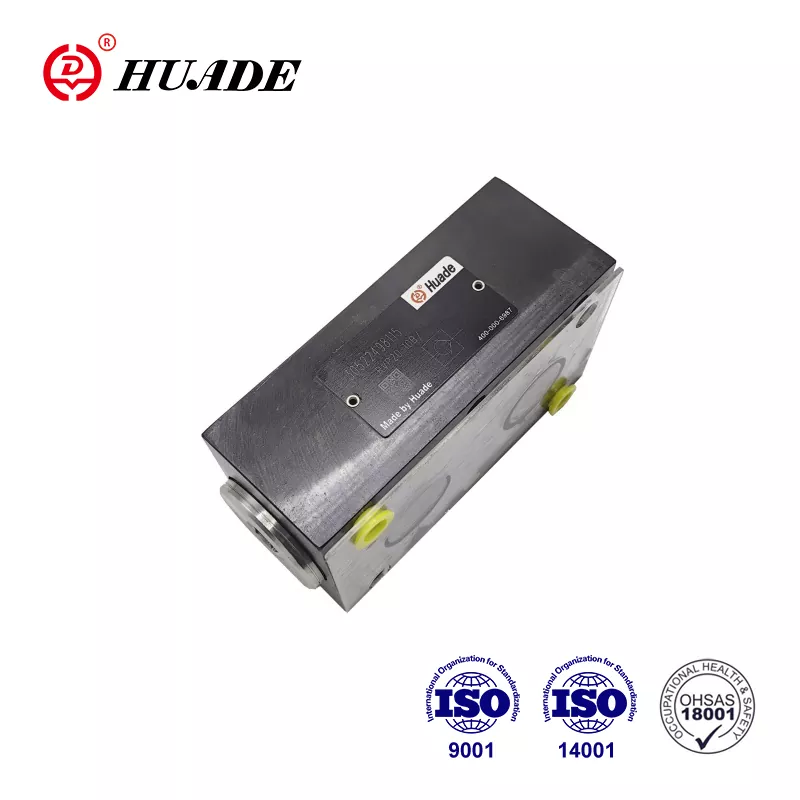

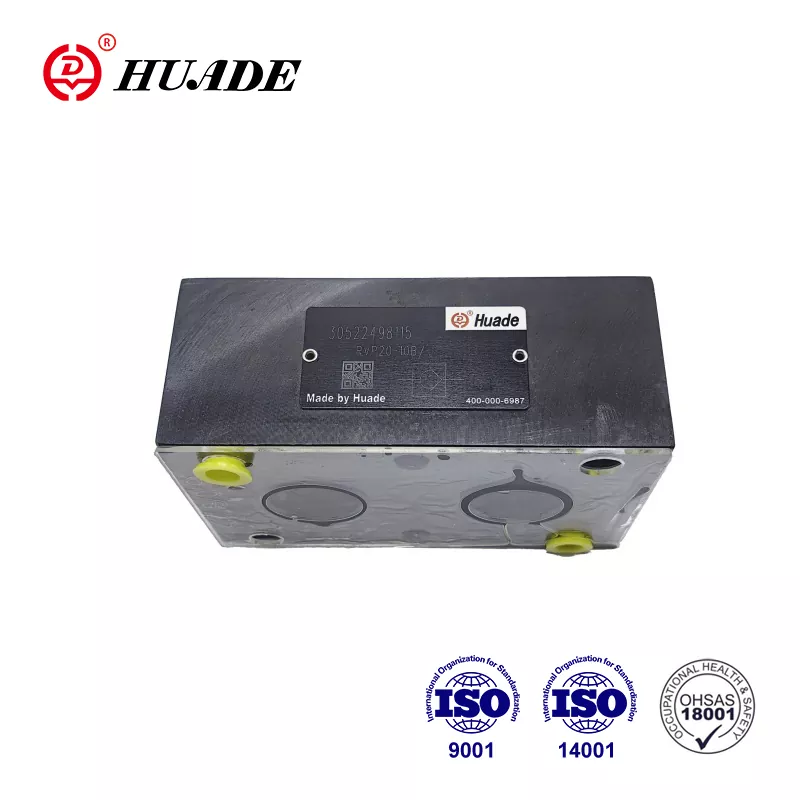

Eftirlitsventillinn RVP-20 vegur um það bil 3,3 kg og er með fyrirferðarlítilli plötufestingarhönnun sem passar beint á lokablokkir. Þessi uppsetningarstíll sparar pláss í samanburði við innbyggðu lokar og gerir uppsetningu einfaldari í flóknum vökvarásum.
Tæknilýsingar og árangur
Eftirlitsventillinn RVP-20 höndlar hámarks vinnuþrýsting allt að 350 bör (5.000 psi) og flæðir allt að 350 lítra á mínútu (150 gpm). Þessar forskriftir gera það hentugt fyrir meðalþung vökvakerfi sem finnast í byggingartækjum og iðnaðarvélum. Lokinn heldur afköstum sínum á hitastigi frá -20°C til +80°C, sem nær yfir flest rekstrarumhverfi.
Sprunguþrýstingur fyrir staðlaða eftirlitsventil RVP-20 er 0,5 bör, sem þýðir að vökvi þarf aðeins lágmarksþrýsting til að opna lokann fyrir áframflæði. Sérsniðnar útgáfur með 1 bar eða hærri sprunguþrýstingi eru fáanlegar þegar forrit krefjast meiri mótstöðu gegn opnun. Þrýstifallið yfir lokann eykst með flæðihraða - við 200 lítra á mínútu, búist við um 2 bör af þrýstingsfalli, en við hámarksflæði upp á 350 lítra á mínútu getur þrýstingsfall orðið 4 til 8 bör.
Lokahúsið samanstendur af fosfatuðu stáli með möguleika fyrir sinkhúðun, en keila og sæti eru úr hertu og slípuðu stáli fyrir endingu. FKM þéttingar veita efnaþol og vinna með jarðolíuvökvavökva með seigju á milli 2,8 og 800 mm²/s. Hönnunin fylgir DIN ISO 1219 stöðlum og er prófuð með jarðolíu sem uppfylla DIN 51524 forskriftir.
Hvernig eftirlitsventillinn RVP-20 virkar
Skilningur á virkni eftirlitslokans RVP-20 hjálpar til við að útskýra hvers vegna það er áhrifaríkt í vökvakerfi. Lokinn inniheldur gormhlaða keilu sem situr á móti nákvæmu vélknúnu sæti. Í lokaðri stöðu heldur gormurinn þessari keilu þétt að sætinu, sem skapar málm-í-málm innsigli sem kemur í veg fyrir að vökvi berist aftur á bak.
Þegar vökvi kemur inn úr port B með nægum þrýstingi þrýstir hann á yfirborð keilunnar. Þegar þrýstingur fer yfir fjaðrakraftinn færist keilan afturábak og opnar leið fyrir vökva til að flæða í átt að port A. Keilan helst opin svo lengi sem áframþrýstingur heldur áfram. Í þessu opna ástandi skapar eftirlitsventillinn RVP-20 tiltölulega litla viðnám, sem gerir skilvirka vökvahreyfingu í gegnum kerfið.
Ef þrýstingur jafnast eða snýr við, ýtir gormurinn keilunni strax aftur í lokaða stöðu. Þessi hraða lokun kemur í veg fyrir bakflæði og verndar íhluti andstreymis fyrir þrýstingsstökkum eða öfugum snúningi. Keiluhönnunin tryggir að ventilsæti sitji rétt í hvert skipti án þess að þurfa að stilla eða viðhalda lokunarbúnaðinum.
Uppsetningarmál og uppsetning
Check Valve RVP-20 notar staðlað plötufestingarmynstur sem passar við SAE, BSPP og NPTF tengistillingar. Festingarflöturinn mælist 76,5 mm á breidd með portum með 60 mm millibili. Heildarlengd lokans er 133 mm, með grunnhæð 127 mm. Þessar fyrirferðarlitlu stærðir gera eftirlitslokanum RVP-20 kleift að passa inn í þröng rými innan vökvagreinar.
Uppsetningin krefst M10 bolta sem togaðir eru í 20-30 Nm. Uppsetningarflöturinn ætti að vera 0,8 μm eða sléttari til að tryggja rétta þéttingu. Hægt er að festa lokann í hvaða stefnu sem er án þess að hafa áhrif á frammistöðu, sem gefur hönnuðum sveigjanleika þegar þeir búa til vökvarásir. Portþræðir eru 16 mm djúpir og flansþykktin mælist 19 mm.
Þegar þú setur upp eftirlitsventilinn RVP-20 skaltu ganga úr skugga um að flæðisstefnan passi við örmerkinguna á lokahlutanum. Port B ætti að tengjast þrýstigjafanum, en tengi A tengist vernduðu hringrásinni. Með því að nota rétta boltagráðu (10,9 eða hærra) kemur í veg fyrir bilun á festingum við titring og þrýstingshring.
Algeng forrit fyrir eftirlitsventil RVP-20
Farsímavélar eru stórt notkunarsvæði fyrir Check Valve RVP-20. Gröfur nota þessar lokar við úttök vökvadælunnar til að viðhalda bakþrýstingi og koma í veg fyrir þrýstibylgjur þegar bómuhreyfingar stöðvast skyndilega. Valsar og þjöppur njóta góðs af getu ventilsins til að einangra vökvarásir, sem bæta öryggi við notkun búnaðar.
Iðnaðarsjálfvirknikerfi treysta á Check Valve RVP-20 fyrir strokkalæsingu og þrýstingsviðhald. Sprautumótunarvélar nota þessar lokar til að tryggja stöðugan inndælingarþrýsting, sem dregur úr göllum og niðritíma um 20-30% samkvæmt vettvangsskýrslum. Vökvakerfi færibands nota lokana til að koma í veg fyrir óviljandi hreyfingar þegar þrýstingsleysið er í hringrásum.
Sjó- og hafsvæði nýta sér tæringarþolið efni og áreiðanlega þéttingu Check Valve RVP-20. Lokar á skipum og olíupöllum nota þessa afturloka til stefnueinangrunar. Háþrýsti smurkerfi og vökva klemmur eru einnig með RVP-20 þar sem varnir gegn bakflæði eru mikilvægir fyrir heilleika kerfisins.
Lokinn virkar best í lág- til miðlungs tíðni hjólreiðum. Fyrir kerfi með stöðuga hátíðnivirkni getur endurtekin opnun og lokun flýtt fyrir sliti á keilu- og sætisyfirborði. Í slíkum tilfellum verður mikilvægt að íhuga aðra hönnun ventils eða tíðari viðhaldstímabil.
Viðhald og þjónustulíf
Eftirlitsventillinn RVP-20 krefst lágmarks viðhalds við venjulegar notkunaraðstæður. HYDAC metur meðaltíma til bilunar (MTTF_d) við 150 ár við kjöraðstæður, þó raunverulegur endingartími veltur að miklu leyti á hreinleika vökva og rekstrarumhverfi. Árlegar skoðanir eða athuganir á 1.000 vinnustunda fresti hjálpa til við að bera kennsl á slit áður en bilanir eiga sér stað.
Helstu viðhaldsverkefni fela í sér að skoða innsigli með tilliti til skemmda eða rýrnunar og fylgjast með þrýstingsfalli yfir lokann. Ef þrýstingsfall eykst um meira en 10% frá grunnmælingum getur innra slit eða mengun haft áhrif á frammistöðu. Innsigliskiptisett (hlutanúmer 555094) eru fáanleg fyrir reglubundna þjónustu.
Þegar eftirlitsventil RVP-20 er viðhaldið skal einangra vökvarásina algjörlega og losa allan þrýsting áður en lokinn er fjarlægður. Eftir að hafa verið sett saman aftur skal framkvæma lekapróf við 1,5 sinnum meiri vinnuþrýsting til að sannreyna heilleika innsiglisins. Með því að viðhalda réttri vökvasíun (20 μm eða fínni) lengist endingartími loka verulega með því að koma í veg fyrir að slípiefni skemmi þéttiflöt.
Með því að halda vökvavökva hreinum og innan tilgreinds seigjusviðs kemur í veg fyrir algengustu vandamálin með eftirlitsventil RVP-20. Mengun veldur um 80% bilana í vökvaíhlutum, þannig að fjárfesting í vandaðri síun og reglulegri vökvagreiningu borgar sig með lengri líftíma íhluta og minni niður í miðbæ.
Samanburður afturventill RVP-20 við svipaðar gerðir
Innan HYDAC RV/RVP seríunnar er Check Valve RVP-20 á milli smærri og stærri gerða. RVP-16 handföngin flæða allt að 200 lítra á mínútu og vega 2,1 kg, sem gerir það hentugt fyrir léttari notkun. RVP-25 eykur getu í 550 lítra á mínútu en vegur 5,8 kg, hentar betur fyrir þungaiðnaðarkerfi. Allar þrjár gerðir hafa sama 350 bör hámarksþrýstingsstig og hitastig.
Aðrir framleiðendur bjóða upp á samkeppnisvörur með svipaðar forskriftir. Bosch Rexroth S 20 röðin býður upp á samþætta öryggiseiginleika og rafmagnseftirlitsvalkosti, með þrýstingsstigum upp í 315 bör og flæðisgetu upp í 450 lítra á mínútu. PV röð Parker Hannifin leggur áherslu á létt samsett efni til notkunar í geimferðum, meðhöndla 350 bör og 300 lítra á mínútu.
Danfoss CSV röð lokar eru með aukið tæringarþol og hærra þrýstingsgildi (420 bör) sem henta fyrir landbúnaðarbúnað. HAWE Hydraulik BC serían býður upp á ofurlítið hönnun fyrir þýska vélaframleiðendur, með 350 bör þrýstingi og 320 lítrum á mínútu flæði. Check Valve RVP-20 er áfram samkeppnishæf með sannaðan áreiðanleika, lekalausri hönnun og auðveldri samþættingu í núverandi HYDAC kerfi.
Innkaup og framboð
Eftirlitsventillinn RVP-20 ber staðlað hlutanúmer 705937 frá HYDAC. Innkaup í gegnum viðurkennda dreifingaraðila tryggja ósvikna varahluti og tæknilega aðstoð. Meðal helstu dreifingaraðila eru ValinOnline og Leader Hydraulics, sem geyma lokana og tengda innsiglissett. Leiðslutími er breytilegur eftir svæðum en er venjulega allt frá því að fást strax til 2-4 vikna fyrir staðlaðar stillingar.
Sérsniðnar útgáfur af Check Valve RVP-20 með mismunandi sprunguþrýstingi eða sérstökum innsigli krefjast lengri afgreiðslutíma, venjulega 6-8 vikur. Þegar þú pantar sérsniðnar forskriftir, gefðu upp fullkomnar kerfiskröfur, þar á meðal vinnuþrýsting, flæðishraða, vökvagerð og hitastig. Þessar upplýsingar hjálpa HYDAC verkfræðingum að mæla með bestu stillingum.
Notaðar eða endurnýjaðar Check Valve RVP-20 einingar birtast á eftirmarkaði eins og eBay, oft á lægra verði. Hins vegar fylgir áhætta að kaupa notaða vökvaíhluti, þar á meðal óþekktan þjónustusögu og hugsanlegt innra slit. Ef kostnaðartakmarkanir krefjast þess að notaðir lokar séu skoðaðir, kaupið þá aðeins frá seljendum með staðfest orðspor og biðjið um þrýstiprófunarskjöl.
Bestu starfshættir fyrir samþættingu eftirlitsventils RVP-20
Árangursrík samþætting Check Valve RVP-20 hefst með réttri kerfishönnun. Reiknaðu raunverulegan flæðihraða og þrýstingsfall til að tryggja að lokinn skapi ekki of mikið viðnám í hringrásinni. Lokinn virkar best þegar flæði helst undir 80% af hámarksafköstum, sem gefur svigrúm fyrir þrýstingsstuðla og hitabreytingar.
Settu upp loftræstingu eða loftsíu í kerfum þar sem loftflæði gæti átt sér stað. Innilokað loft getur komið í veg fyrir að eftirlitsventillinn RVP-20 lokist rétt og getur valdið skemmdum á kavitation með tímanum. Að staðsetja lokann þannig að loftbólur geti rís og sleppur bætir afköst og langlífi.
Þegar margar RVP-20 einingar eru notaðar í samhliða hringrásum skal tryggja jafnvægi á flæðidreifingu. Lítilsháttar breyting á sprunguþrýstingi milli loka getur valdið ójafnri hleðslu, sem dregur úr virkni samhliða fyrirkomulagsins. Íhugaðu að nota samsvörun sett úr sömu framleiðslulotu fyrir mikilvæg forrit.
Fylgstu með eftirlitslokanum RVP-20 við fyrstu ræsingu kerfisins og gangsetningu. Fylgstu með óvenjulegum hávaða, miklum hita eða óvæntum þrýstingsmælingum sem gætu bent til uppsetningarvandamála eða ósamrýmanlegra rekstrarskilyrða. Snemma uppgötvun vandamála kemur í veg fyrir skemmdir á lokanum og öðrum kerfishlutum.
Skilningur á takmörkunum og sjónarmiðum
Þó að Check Valve RVP-20 skara fram úr í mörgum forritum, kemur það í veg fyrir ranga beitingu að viðurkenna takmarkanir hans. Lokinn er ekki hannaður fyrir hátíðnihjólreiðar þar sem keilan opnast og lokar mörgum sinnum á mínútu. Slík aðgerð flýtir fyrir sliti og getur valdið ótímabæra bilun. Fyrir hátíðninotkun skaltu íhuga flugstýrða afturloka eða skothylkisloka sem eru hannaðir fyrir kraftmikla þjónustu.
Fjöðurhlaða hönnunin þýðir að eftirlitsventillinn RVP-20 skapar alltaf eitthvað þrýstingsfall við áframflæði. Í rafrásum þar sem lágmarksviðnám er mikilvægt verður þessi eiginleiki að taka þátt í dælustærð og útreikningum á skilvirkni kerfisins. Við hámarksflæði getur þrýstingsfall orðið 8 bör sem breytist í hita og sóun á orku.
Andstæða flæði framkallar engan leka þegar lokinn virkar rétt, en mengun eða slit getur haft áhrif á þéttingu. Kerfi sem krefjast algjörs núllleka vegna öryggis gætu þurft óþarfa loka eða aðra þéttingartækni. Reglulegar prófanir sannreyna að öfug þétting haldist virk allan endingartíma lokans.
Eftirlitsventillinn RVP-20 veitir eingöngu vélrænni aðgerð án stöðuviðbragðs eða stillanleika meðan á notkun stendur. Forrit sem krefjast breytilegs sprunguþrýstings eða fjarstýringar þurfa mismunandi gerðir ventla. Að skilja þessa grundvallareiginleika hjálpar til við að passa lokann við viðeigandi forrit.
Niðurstaða
Eftirlitsventillinn RVP-20 þjónar sem áreiðanleg lausn til að koma í veg fyrir bakflæði í vökvakerfum sem starfa við allt að 350 bör þrýsting með flæði upp í 350 lítra á mínútu. Fjöðruð keiluhönnun hans skapar lekalausa öfugþéttingu á meðan viðheldur lágu þrýstingsfalli áfram. Fyrirferðarlítið plötufestingarsnið einfaldar uppsetningu í ventlablokkum og dreifihliðum.
Þessi loki nýtur mikillar notkunar í farvélum, sjálfvirkni í iðnaði og vökvakerfi í sjó þar sem stefnustýring skiptir máli fyrir öryggi og skilvirkni. Með réttri uppsetningu, hreinleika vökva og reglubundinni skoðun veitir Check Valve RVP-20 margra ára vandræðalausa þjónustu. Stöðluð hönnun þess og breitt framboð gera það að hagnýtu vali fyrir ný kerfi og afleysingarforrit.
Þegar þú velur afturloka fyrir vökvakerfi skaltu íhuga afturlokann RVP-20 fyrir miðlungs þungar hringrásir sem krefjast áreiðanlegrar bakflæðisvarnar. Passaðu forskriftir lokans við kerfiskröfur þínar, fylgdu leiðbeiningum um uppsetningu og haltu réttu vökvaástandi fyrir hámarksafköst og langlífi.
