Ímyndaðu þér að þú sért að stjórna hljómsveit. Þú segir tónlistarmönnum ekki bara að spila „hátt“ eða „hljóða“ - þú gefur þeim lúmskar handbendingar sem segja „aðeins mýkri,“ „smám saman hærra,“ eða „haltu nákvæmlega þessu hljóðstyrk“. Vökvahlutfallsventill er eins og leiðari fyrir vökvavökva, sem veitir óendanlega breytilega stjórn í stað þess að „kveikja“ eða „slökkva“.
Fyrir grunnatriði, byrjaðu meðhvað er hlutfallsventill.
Kaffihúsalíkingin
Hugsaðu um hlutfallsventil eins og espressóvélina á uppáhalds kaffihúsinu þínu. Baristan snýr ekki bara rofa til að fá fullkominn espresso - hann eykur þrýstinginn smám saman, stjórnar flæðishraðanum vandlega og gerir rauntímastillingar byggðar á því hvernig kaffið er dregið út. Á sama hátt stillir hlutfallsventill stöðugt stöðu sína á grundvelli rafviðbragðs til að skila nákvæmlega réttu magni af vökvaafli.
Hvernig virka vökvahlutfallslokar? Skref-fyrir-skref ferð
Fylgjumst með stjórninni frá rafmerki til nákvæmrar vökvavirkni.
[Sjá ítarlega skýringu áhvernig hlutfallslokar virka.]
1Stjórnstöðin (stjórnmerki)
PLC (Programmable Logic Controller) eða annað stýrikerfi sendir rafmerki - venjulega 0-10 volt, 4-20 milliampa, eða jafnvel stafrænar skipanir í gegnum iðnaðarnet eins og CANbus eða Ethernet.
2Þýðandinn (hlutfallssegulóla)
Hlutfallssegulloka lokans virkar eins og þýðandi og breytir raforku í vélrænan kraft. Ólíkt venjulegum segullokum sem eru annaðhvort „orkuspenntir“ eða „orkulausir“ skapa hlutfallssegullokur kraft sem er í réttu hlutfalli við inntaksmerkjastyrkinn.
3The Precision Mover (Valve Spool)
Þessi vélræni kraftur ýtir ventlaspólunni - nákvæmlega vélaður sívalur íhlutur - í nákvæmar stöður. Þegar spólan hreyfist afhjúpar hún mismunandi stór op (kölluð port) sem stjórna vökvaflæði.
4Smart Feedback Loop (LVDT skynjari)
Háþróaðir hlutfallslokar innihalda LVDT (Linear Variable Differential Transformer) sem fylgist stöðugt með stöðu spóla. Þetta skapar lokað lykkjukerfi sem leiðréttir sjálfkrafa fyrir utanaðkomandi truflunum, hitabreytingum og sliti.
Raunverulegt dæmi
Þegar gröfustjóri færir stýripinnann hálfa leið fær hlutfallsventillinn 50% merki. Spólan færist í stöðu sem leyfir nákvæmlega helmingi hámarksflæðisins til vökvahólksins, sem leiðir til sléttrar, stjórnaðrar armhreyfingar á nákvæmlega hálfum hraða.
Hlutfallsventill vs Servo Valve vs On/Off Valve: Fullkominn samanburður
Að skilja muninn á ventlagerðum er mikilvægt til að velja rétt:
| Eiginleiki | On/Off loki | Hlutfallsventill | Servóventill |
|---|---|---|---|
| Gerð stjórna | Tvöfaldur (Opið/Lokað) | Óendanleg staðsetning | Ofurnákvæm staðsetning |
| Svartími | 10-100 millisekúndur | 5-50 millisekúndur | 1-10 millisekúndur |
| Nákvæmni | ±5-10% | ±1-3% | ±0,1-0,5% |
| Kostnaður | $50-500 | $500-5.000 | $2.000-20.000 |
| Dæmigert forrit | Einföld kveikja/slökkva stjórn | Almenn sjálfvirkni | Mikil nákvæmni kerfi |
| Viðhald | Lágt | Miðlungs | Hátt |
| Mengunarnæmi | Lágt | Miðlungs | Mjög hár |
| Orkunýting | Aumingja | Gott | Frábært |
Hvenær á að velja hverja tegund
Veldu On/Off Valves þegar:
Einföld ræsingar-/stöðvunarstýring er nægjanleg • Fjárhagsáætlun er mjög þröng • Mikið mengun umhverfi • Viðhaldsúrræði eru takmörkuð
Veldu hlutfallsventla þegar:
Þú þarft breytilega hraða/þrýstingsstýringu • Orkunýtni skiptir máli • Slétt notkun er mikilvæg • Miðlungs nákvæmni er krafist
Veldu servóventla þegar:
Mjög mikil nákvæmni er mikilvæg • Mjög hröð viðbrögð er nauðsynleg • Fjárhagsáætlun gerir ráð fyrir framúrskarandi afköstum • Hægt er að viðhalda hreinu umhverfi
Tegundir vökvahlutfallsloka: Finndu fullkomna samsvörun þína
Eftir hlutverki: Þrír aðalflokkarnir

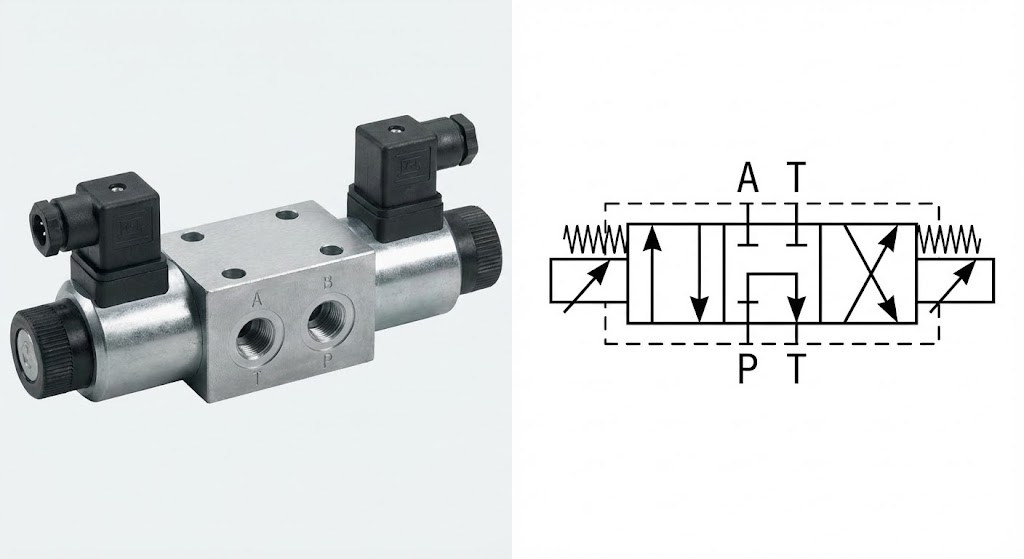

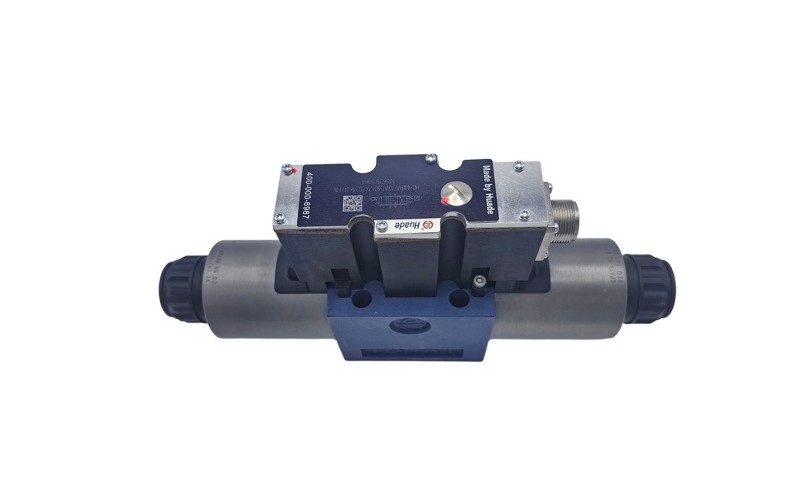

1. Hlutfallsstýrðar stýrilokar
Það sem þeir gera:Stjórna bæði stefnu og hraða vökvahreyfinga
Hugsaðu um það sem:Snjall umferðarstjóri sem stýrir ekki aðeins umferð heldur stjórnar hraðatakmörkunum
Algengar gerðir:Bosch Rexroth 4WRA röð, Parker D1FB röð
Best fyrir:Vélar, sprautumótun, almenn sjálfvirkni
2. Hlutfallsþrýstingsstýringarventlar
Það sem þeir gera:Haltu nákvæmum kerfisþrýstingi óháð flæðiskröfum
Hugsaðu um það sem:Snjall vatnsþrýstingsjafnari sem heldur sturtuþrýstingi fullkomnum jafnvel þegar einhver kveikir á uppþvottavélinni
Tegundir:Þrýstiléttir, þrýstingslækkandi, þrýstilokar
Best fyrir:Pressuaðgerðir, klemmukerfi, þrýstiprófun
3. Hlutfallsflæðisstýringarventlar
Það sem þeir gera:Haltu nákvæmu flæðishraða óháð þrýstingsbreytingum
Hugsaðu um það sem:Hraðastýrikerfi fyrir vökvaflæði
Inniheldur oft:Þrýstijafnarar fyrir álagsóháða stjórnun
Best fyrir:Hraðastýring, samstilltar aðgerðir, mælingarforrit
Með byggingu: Skilningur á aflfræði
Beinvirkir hlutfallslokar
• Rafsegull hreyfir aðalsnúninginn beint
• Einfaldari smíði, lægri kostnaður
• Rennslishraði er venjulega allt að 100 GPM
• Þrýstistig allt að 3.000 PSI
• Fullkomið fyrir: Meðalstærð forrit með miðlungs afkastaþörf

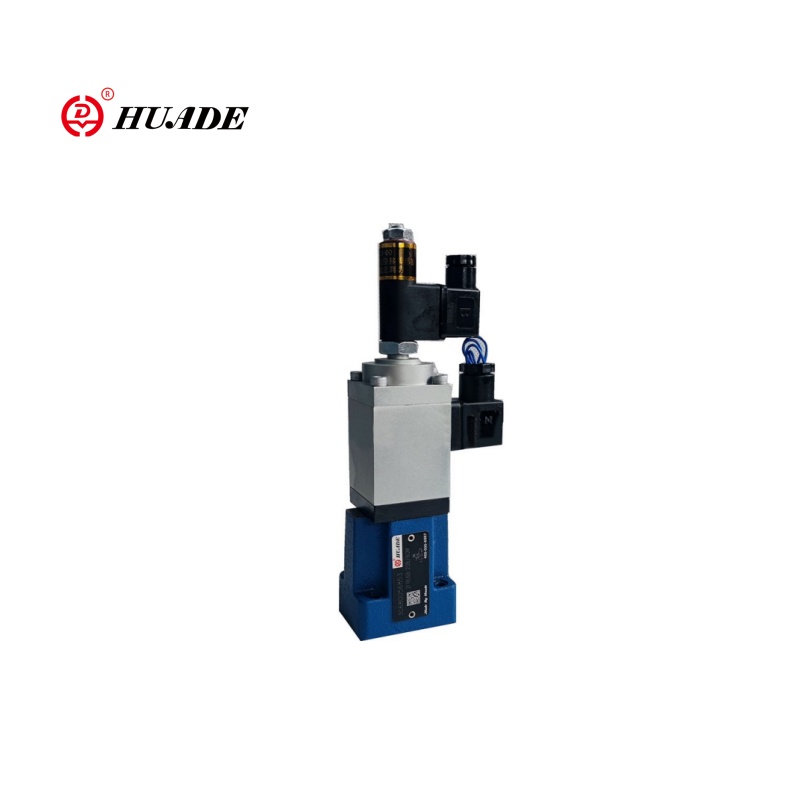

Flugmannastýrðir hlutfallslokar

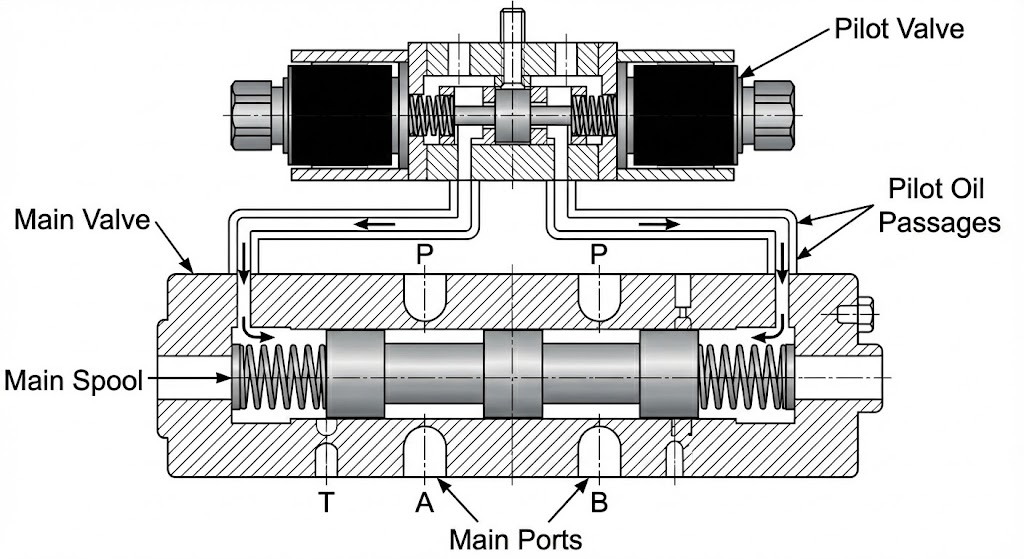

• Lítill stýriventill stjórnar starfsemi aðalventils
• Meiri flæði og þrýstingsgeta
• Flæðihraði allt að 500+ GPM
• Þrýstingastig allt að 5.000+ PSI
• Fullkomið fyrir: Stór iðnaðarkerfi og farsímatæki
Frammistöðueiginleikar sem skipta máli: Tæknilega djúpköfunin
Skilningur á merki-til-flæði sambandi
Kjarninn í frammistöðu hlutfallsloka liggur í því hversu nákvæmlega það breytir rafmerkjum í vökvaúttak. Hér er það sem lykilforskriftirnar þýða:
Línulegleiki (±0,5% til ±3%)
Ímyndaðu þér að teikna beina línu á línuritapappír. Línuleiki mælir hversu nálægt raunverulegri frammistöðu lokans þíns kemur þeirri fullkomnu beinu línu. Betri línuleiki þýðir fyrirsjáanlegri stjórn.
Hysteresis (±0,5% til ±5%)
Þetta mælir muninn á úttakinu þegar þú nálgast sama setpunkt úr mismunandi áttum. Hugsaðu um það eins og leik í stýri - minni hysteresis þýðir nákvæmari stjórn.
Endurtekningarhæfni (±0,1% til ±2%)
Hversu stöðugt framkvæmir lokinn sömu aðgerðina? Þetta er eins og að biðja körfuknattleiksmann um að taka vítaköst - betri endurtekningarhæfni þýðir áreiðanlegri frammistöðu.
Viðbragðstími (5-100 millisekúndur)
Hversu fljótt bregst lokinn við merkjabreytingum? Fyrir kraftmikil forrit kemur hraðari viðbrögð í veg fyrir óstöðugleika kerfisins og bætir afköst.
Stærðfræðin á bak við galdurinn: flæðijöfnur
Grunnflæðisjafnan fyrir hlutfallsloka er:
Q = Cd × A × √(2ΔP/ρ)
Hvar:
Q = Rennslishraði
Cd = Losunarstuðull
A = Opnunarsvæði ventils (stýrt af spólustöðu)
ΔP = Þrýstimunur yfir loka
ρ = vökvaþéttleiki
Þessi jafna sýnir hvers vegna hlutfallslokar eru svo áhrifaríkar: með því að stjórna nákvæmlega svæðinu (A) veita þeir nákvæma flæðisstýringu óháð þrýstingsbreytingum.
Raunverulegar velgengnisögur: Forrit sem umbreyta atvinnugreinum
Tilviksrannsókn 1: Sprautumótunarbyltingin
Áskorunin:Bílavarahlutaframleiðandi glímdi við ósamræmda plastinnspýtingu, sem olli 20% ruslhlutfalli og kvörtunum viðskiptavina.
Lausnin:Innleiðing Moog D941 hlutfallsloka fyrir innspýtingarhraða og þrýstingsstýringu.
Ferlið:
• Hraðfasi: Loki veitir hraðvirka, stýrða inndælingu til að fylla 95% af myglu
• Pack/Hold Phase: Óaðfinnanlegur umskipti yfir í nákvæma þrýstingsstýringu
• Recovery Phase: Stýrður skrúfu snúningur fyrir næsta skot undirbúning
Tilviksrannsókn 2: Nákvæmni farsímabúnaðar
Áskorunin:Viðskiptavinir kranaframleiðanda kvörtuðu undan rykkjótum hleðsluhreyfingum sem ollu öryggisáhyggjum og framleiðnistapi.
Lausnin:Danfoss PVG 48 hlutfallsventlakerfi með rafrænum stýripinni.
Umbreytingin:
• Áður: Tvöfaldur lokastýring olli skyndilegum ræsingum/stoppum
• Eftir: Mjúk hröðun/hraðaminnkun sem samsvarar inntaki stjórnanda
• Háþróaðir eiginleikar: Hleðsluskynjun fyrir orkunýtingu, rafeindastýring fyrir nákvæma staðsetningu
Tilviksrannsókn 3: Stálverksmiðju nákvæmni
Áskorunin:Stálvalsverksmiðja þurfti nákvæma þrýstingsstýringu fyrir stöðuga vöruþykkt (±0,01 mm umburðarlyndi).
Lausnin:ATOS DPZO hlutfallsþrýstingsventlar með innbyggðri endurgjöfarstýringu.
Nýsköpunin:
• Rauntíma þykktarmæling fer aftur til lokastýringar
• Sjálfvirk þrýstingsstilling bætir upp efnisbreytingar
• Stýring með lokuðum lykkjum heldur stöðugum krafti þrátt fyrir hraðabreytingar
Að velja rétta hlutfallsventilinn: Valleiðbeiningar þínar
Skref 1: Skilgreindu kerfiskröfur þínar
Gátlisti fyrir árangurslýsingar:
• Hámarks kerfisþrýstingur: _____ PSI
• Áskilið flæði: _____ GPM
• Notkunarhitasvið: _____ til _____ °F
• Kröfur um viðbragðstíma: _____ millisekúndur
• Nauðsynleg nákvæmni: ±_____ %
• Gerð stýrimerkja: Spenna / Straumur / Stafrænn
Skref 2: Notkunarsértæk sjónarmið
Fyrir framleiðslu-/iðnaðarforrit:
• Íhugaðu lokar með innbyggðum rafeindabúnaði (Bosch Rexroth 4WRA röð)
• Leitaðu að fieldbus samskiptamöguleikum
• Settu endurtekningarhæfni og langtímastöðugleika í forgang
Fyrir farsímabúnað:
• Veldu lokar sem eru metnir fyrir titring og högg (Danfoss PVG röð)
• Íhuga kröfur um umhverfisþéttingu
• Meta orkunotkun fyrir rafhlöðuknúin kerfi
Fyrir geimferða- og mikilvæg forrit:
• Veldu lokar með óþarfa endurgjöfarkerfi
• Íhuga sérstök efni fyrir mikla hitastig
• Meta eiginleika bilunarhams
