Þegar þú ert að vinna með vökvakerfi í iðnaðarstillingum er stefnustýringarventillinn í rauninni umferðarstýringin fyrir vökvaafl þitt. Bosch Rexroth 4WE 10 J stefnustýringarventillinn er einn af þessum vinnuhestum sem halda framleiðslulínum í gangi í verksmiðjum um allan heim á hljóðlátan hátt. Þessi tiltekna loki hefur verið til í áratugi og það er góð ástæða fyrir því að verkfræðingar halda áfram að tilgreina hann fyrir verkefni sín.
Hvað gerir 4WE 10 J stefnustýringarventilinn öðruvísi

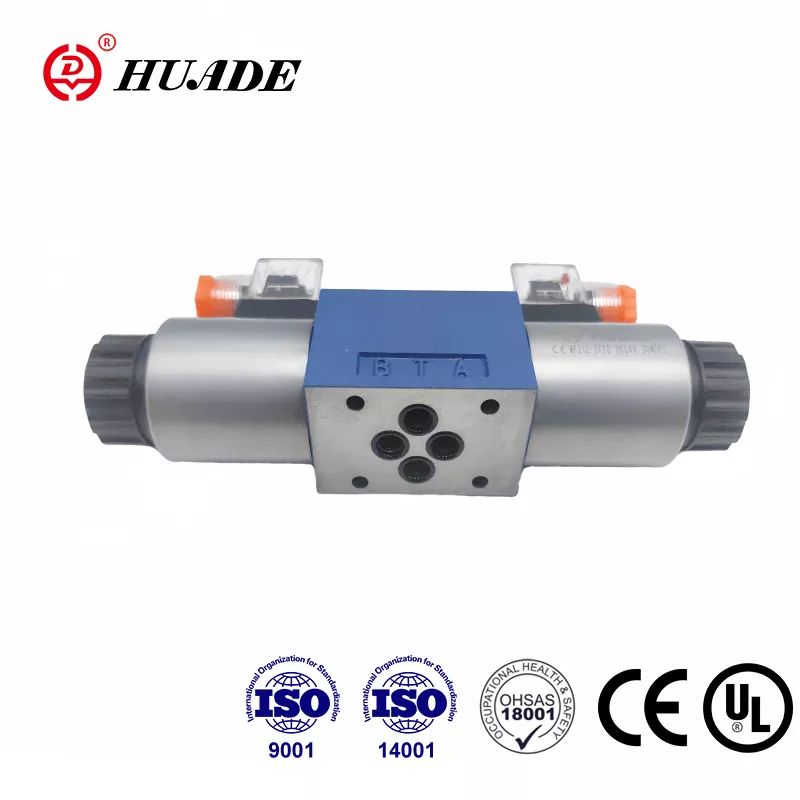

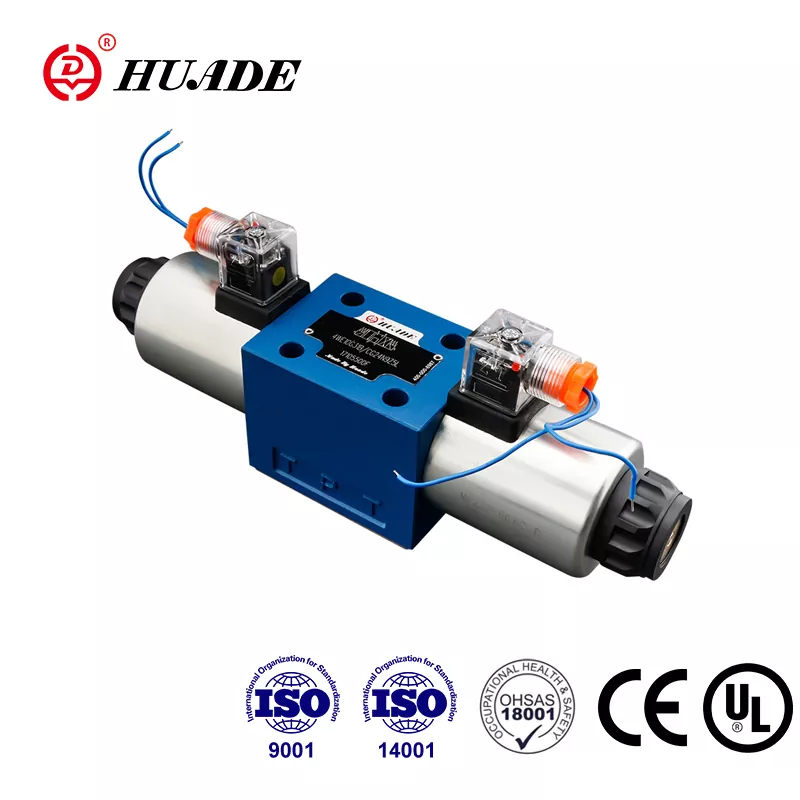

Rexroth 4WE 10 J er það sem við köllum segulloka-stýrðan stefnusnúningsventil. Hugsaðu um það sem rafstýrðan rofa sem beinir vökvaolíu þangað sem hún þarf að fara. „4WE“ hlutinn segir okkur að hann hafi fjórar aðaltengi og hann er rafknúinn. „10“ gefur til kynna að þetta sé stærð NG10, sem passar við CETOP 5 uppsetningarstaðalinn. Það „J“ í lokin er í raun nokkuð mikilvægt vegna þess að það skilgreinir hvernig ventillinn hegðar sér þegar hann situr í miðstöðu.
Það sem aðgreinir þennan loki er hæfni hans til að höndla alvarlegan þrýsting og flæði. Við erum að tala um hámarks vinnuþrýsting allt að 350 bör, sem þýðir um 5.000 pund á fertommu. Jafnstraumspennuútgáfurnar geta þrýst í gegnum 160 lítra á mínútu, en AC útgáfurnar taka 120 lítra á mínútu. Þessar tölur skipta máli þegar þú ert að reyna að flytja þungar byrðar eða stjórna stórum strokkum.
Hvernig J-Pattern Center staða virkar
J spólustillingin er líklega mest sérkenni þessa stefnustýringarventils. Þegar lokinn situr í miðstöðu með slökkt á báðum segullokunum eru allar helstu tengin læstar. Dæluportið (P), báðar vinnuportar (A og B) og afturport tanks (T) eru algjörlega einangruð frá hvort öðru.
Þessi lokuðu miðjuhönnun þjónar ákveðnum tilgangi. Þegar þú ert með vökvahólk sem heldur þungu álagi, vilt þú ekki að álagið læðist niður á meðan þú ert ekki að stjórna því. 4WE 10 J heldur öllu læstu á sínum stað. Dælan sendir ekki olíu hvert sem er og strokkurinn getur ekki blætt aftur í tankinn. Þetta gerir það sérstaklega gagnlegt í forritum eins og sprautumótunarvélum, þar sem þú þarft nákvæma staðsetningu á mismunandi stigum mótunarferlisins.
Þegar þú kveikir á annarri segulspólunni færist spólan til að tengja dæluna við eina vinnugátt á meðan hin vinnuportið opnast í tankinn. Kveiktu á hinum segullokanum og tengingarnar snúast við. Það er einfalt vökvakerfi, en læst miðstöð gefur þér þá kyrrstöðustöðu sem sum önnur spólamynstur veita ekki.
Tæknilegar upplýsingar sem skipta máli
4WE 10 J fylgir ISO 4401-05-04-0-05 staðlinum fyrir uppsetningarviðmót sitt. Þessi stöðlun þýðir að þú getur skipt um það með öðrum NG10 ventlum frá mismunandi framleiðendum ef þörf krefur, þó það séu alltaf upplýsingar til að sannreyna. Festingin notar fjóra M6 x 50 bolta sem eru togaðir í 15 Newton-metra. Þú þarft sérstaka uppsetningarplötu, sem Rexroth tilgreinir sem eitthvað eins og G 66/01.
Segullokurnar eru það sem Rexroth kallar „wet pin“ hönnun. Rafmagnsspólan situr í húsi sem verður fyrir vökvaolíu, sem hjálpar við kælingu og dregur úr hávaða miðað við þurra segullokur. Hægt er að fjarlægja þessar spólur og snúa þeim í 90 gráður án þess að taka allan ventilinn í sundur, sem er þægilegt þegar pláss er þröngt eða þarf að stilla rafmagnstengunum aftur. Algengar spennuvalkostir eru 24 VDC og 120 VAC, þó önnur spenna sé í boði.
Viðbragðstími er virðingarverður fyrir þessa tegund stefnustýriloka. Þegar þú beitir krafti færist spólan á um það bil 45 til 70 millisekúndum. Þegar þú slærð af krafti skilar gormurinn því á 35 til 45 millisekúndum. Þetta eru ekki servólokahraði, en þeir eru fullnægjandi fyrir flestar iðnaðarvélar.
Hvar þú munt finna þennan ventil virka
4WE 10 J kemur fram í mörgum mismunandi iðnaðarbúnaði. Þungar vélar nota það til að stjórna vinnuborðum og snældum. Vökvapressar treysta á það fyrir nákvæma strokkstýringu. Sprautumótunarvélar eru sennilega ein algengasta notkunin, sérstaklega í formklemmurásunum þar sem þú þarft að halda tonn af klemmukrafti án þess að reka.
Í dæmigerðri sprautumótunaruppsetningu sér stefnustýringarventillinn um opnun og lokun mótsins. Meðan á innspýtingu stendur, læsir miðstaða J-mynstrsins vökvaolíuna í klemmuhylkinu og heldur stöðugum þrýstingi þó að dælan gæti verið að vinna aðra vinnu. Þetta kemur í veg fyrir flass (óæskilegt plast lekur úr mótinu) og tryggir samræmd gæði hluta. Þegar það er kominn tími til að opna mótið kviknar ein segulloka og lokinn færist til og beinir olíu til að draga inn klemmubúnaðinn.
Lokinn kemur einnig fyrir í fartækjum, byggingarvélum og efnismeðferðarkerfum. Hvar sem þú þarft stefnustýringu með góða haldgetu og sanngjörnu flæðishraða er 4WE 10 J þess virði að íhuga.
Að skilja pöntunarkóðann
Rexroth notar kerfisbundið kóðakerfi fyrir stefnustýriventla sína og skilningur á því hjálpar þér að fá nákvæmlega það sem þú þarft. Dæmigerð heill gerðarnúmer gæti litið út eins og 4WE 10 J3X/CG24N9K4, með Rexroth hlutanúmerinu R900589988.
Að brjóta það niður: „4“ staðfestir fjórar aðaltengi. „VIГ þýðir að þetta er rafknúinn stefnusnúningsventill. „10“ er NG10 stærðareinkunn. „J“ auðkennir spólamynstrið með læstri miðju. „3X“ eða „5X“ gefur til kynna röðina, þar sem 5X er núverandi framleiðsluröð. Bókstafirnir og tölurnar á eftir skástrikinu tilgreina upplýsingar eins og segullokaspennu (G24 þýðir 24 VDC), innsigli og ýmsa möguleika.
Ef þú sérð "V" í viðskeytinu, gefur það til kynna FKM innsigli í stað venjulegra NBR innsigli. Þú vilt FKM ef þú ert að nota fosfat ester vökva eða starfar við hærra hitastig. Stöðluðu NBR þéttingarnar virka fínt með steinefnavökvaolíu á venjulegu hitastigi iðnaðarins.
Vökvaþörf og síun
4WE 10 J er fyrst og fremst hannað fyrir vökvaolíur sem eru byggðar á steinefnum, þó hann geti séð um fosfatestera með réttu innsigli. Seigjusvið er nokkuð breitt, frá um það bil 2,8 til 380 fermillímetrum á sekúndu, með nafnseigju um 37 við 55 gráður á Celsíus. Rekstrarhiti ætti að vera á milli mínus 20 og plús 50 gráður á Celsíus fyrir umhverfið.
Hér byrjar mikill viðhaldshöfuðverkur: Vökvahreinleiki. Bilið inni í stefnustýriloka er mælt í míkronum. Við erum að tala um bil á milli þriggja og þrettán míkron á mikilvægum svæðum. Mannshár er um 70 míkron til samanburðar. Ef þú lætur mengun komast inn í vökvaolíuna þína, geta agnir fleygast inn í þessar úthreinsun og valdið því að spólan festist.
Rexroth mælir með síun við 10 míkron eða betri. Það er ekki tillaga sem þú ættir að hunsa. Föst spóla þýðir að lokinn þinn mun ekki breytast, eða það sem verra er, það gæti færst til og ekki snúið aftur. Sérstaklega með AC segullokum getur fast spóla leitt til þess að spólan brennur vegna þess að segullokan er hönnuð fyrir hlé, ekki stöðuga stöðvun. Að fylgja einhverju eins og NAS 1638 Class 9 hreinlætisstöðlum mun spara þér sorg á leiðinni.
Algeng vandamál og bilanaleit
Flest vandamál með 4WE 10 J rekja til þriggja svæða: mengunar, rafmagnsbilunar eða vélrænnar skemmdir. Góðu fréttirnar eru þær að Rexroth er með handvirka yfirfærslu á þessum lokum, sem gefur þér greiningartæki.
Ef stefnustýringarventillinn þinn er ekki að breytast þegar þú kveikir á segullokanum skaltu prófa handvirka hnekkinguna fyrst. Ýttu á hnífapinnann og athugaðu hvort lokinn breytist vélrænt. Ef það færist handvirkt en ekki rafmagnslega ertu að horfa á rafmagnsvandamál. Athugaðu spennuna þína á segullokutenginu, staðfestu raflögnina þína og prófaðu spóluviðnámið. Ef lokinn mun ekki breytast jafnvel handvirkt, er spólan föst, venjulega vegna mengunar.
Mengunarvandamál tilkynna sig með ýmsum hætti. Stundum færist ventillinn til en fer ekki aftur í miðjuna almennilega. Að öðru leyti gæti það breyst hægt eða alls ekki. Innri leki er annað einkenni, þar sem þú missir þrýsting eða sér strokka reka jafnvel með lokann sem er talinn í læstri miðjustöðu. Þessi vandamál þýða venjulega að mengun hefur skorað á spólu eða ventlahluta, sem skapar lekaleiðir.
Rafmagnsvandamál eru venjulega einföld. Engin spenna þýðir að athuga raflögn og stjórnkerfi. Röng spenna eða pólun (fyrir DC segulloka) þýðir að lokinn gæti ekki færst á áreiðanlegan hátt. Blásnar spólur birtast sem opnar hringrásir eða mjög lágt viðnám. Það er nógu einfalt að skipta um spólu þar sem þeir þræðast bara út úr ventilhúsinu.
Vélrænn skaði er sjaldgæfari en getur gerst. Brotnir afturfjöður koma í veg fyrir að spólan miðist við. Skemmdir segullokapinnar ýta ekki keflinu almennilega. Venjulega þarf að skipta um loka eða endurbyggja þær frekar en einfaldar lagfæringar.
Hugleiðingar um uppsetningu
Rétt uppsetning á 4WE 10 J byrjar með hreinu, sléttu uppsetningarfleti. Lokinn festist við undirplötu eða greini með þessum fjórum M6 boltum sem við nefndum áðan. Sléttleiki yfirborðsins skiptir máli vegna þess að O-hringirnir sem innsigla hverja port þurfa að þjappast jafnt saman. Allar skekkjur eða rusl geta skapað lekaleiðir.
Togaðu þessar festingarboltar í 15 Newton-metra, hvorki meira né minna. Of lítið og þú gætir fengið ytri leka. Of mikið og þú átt á hættu að skekkja ventlahlutann sem getur valdið því að spólan bindist. Notaðu toglykil, ekki giska.
Rafmagnstengingar þurfa líka athygli. Gakktu úr skugga um að þú sért að tengja við rétta spennuklemma. Lokinn er venjulega með tengirönd eða tengi fyrir hverja segulloku, auk jarðtengingar. Þessi jarðtenging er nauðsynleg til öryggis og getur einnig dregið úr rafhljóði í stjórnkerfinu þínu.
Stýriventillinn ætti að vera þannig að segullokurnar vísi upp þegar mögulegt er. Þetta hjálpar til við að koma í veg fyrir rakasöfnun í raftengingum. Ef þú verður að festa það öðruvísi skaltu íhuga að bæta við stígvélum eða hlífum til að vernda rafskautana.
Samanburður á valkostum
4WE 10 J er ekki eini NG10 stefnustýriventillinn sem til er. Parker framleiðir D3W seríuna, sem býður upp á svipaðar upplýsingar. Eaton Vickers er með DG4V-5 seríuna. HYDAC framleiðir NG10 lokar sem geta komið í staðinn í mörgum forritum. Svo hvers vegna gætirðu samt valið Rexroth?
Rennslisgeta er einn þáttur. 4WE 10 J er 160 lítrar á mínútu í DC útgáfum dregur fram úr sumum keppinautum. Viðbragðstími er samkeppnishæfur við 45 til 70 millisekúndur fyrir orkugjöf. Blautur segullokahönnunin með færanlegum, snúanlegum spólum býður upp á hagnýta viðhaldskosti. Rexroth býður einnig upp á meira úrval af spólamynstri og valmöguleikum innan 4WE 10 seríunnar, sem gefur þér meiri sveigjanleika til að passa nákvæmlega við þarfir þínar.
Verðlega séð eru þessar lokar í sama boltanum. Þú gætir borgað allt frá 950 til 1.050 Bandaríkjadali fyrir sameiginlega uppsetningu. Þessi verðlagning endurspeglar iðnaðargæði og verkfræðina sem fer í að viðhalda þéttri úthreinsun og áreiðanlegri frammistöðu.
Raunveruleg aðgreining kemur oft niður á því sem þú ert nú þegar að nota í kerfinu þínu. Ef búnaðurinn þinn er þegar byggður í kringum Rexroth íhluti, heldur það að halda fast við 4WE 10 J samræmi í hlutabirgðum og tæknikunnáttu. Ef þú ert að vinna með Parker eða Eaton kerfum gætu jafngildir þeirra sameinast á auðveldari hátt.
Uppruni og framboð
Að finna 4WE 10 J er almennt einfalt. Algengar stillingar eins og R900589988 (24 VDC útgáfa) eru venjulega til á lager hjá dreifingaraðilum í iðnaði. Rexroth er með opinbera netverslun þar sem þú getur keypt beint. Iðnaðarframboðspallar eins og Fjarvistarsönnun bjóða bæði upp á ósvikna Rexroth loka og samhæfa valkosti, þó að þú þurfir að sannreyna hvað þú ert í raun að fá.
Leiðslutími er breytilegur eftir uppsetningu. Lagervörur gætu verið sendar innan nokkurra daga. Sérpantanir með óvenjulegum valkostum gætu tekið nokkrar vikur. Ef þú ert að viðhalda mikilvægum búnaði er skynsamlegt að hafa varaloka við höndina miðað við tiltölulega lágan kostnað miðað við niður í miðbæ.
Vertu meðvituð um að eldri seríur eins og 3X hafa verið hætt. Ef þú ert að skipta um 3X röð loka geturðu uppfært í 5X röðina, sem er núverandi framleiðsluútgáfa. Uppsetningarviðmótið og grunnaðgerðin eru þau sömu, þó að það gæti verið lítill munur á valkostum eða frammistöðulýsingum.
Að láta það endast
Að ná hámarkslífi frá stefnustýringarventilnum þínum kemur niður á nokkrum lykilaðferðum. Fyrsta og mikilvægasta: viðhalda hreinum vökvavökva. Þessi 10 míkróna síun sem við ræddum um áðan er ekki valfrjáls ef þú vilt áreiðanlega þjónustu. Skiptu um síur reglulega og horfðu á þrýstingsfall yfir síueininguna.
Í öðru lagi skaltu ganga úr skugga um að J spólamynstrið passi raunverulega við umsókn þína. Ef þú ert að nota fasta tilfærsludælu án afhleðsluloka gæti stíflað miðstöð valdið vandræðum. Dælan mun deyða á móti stífluðu höfnunum, skapa hita og sóa orku. A J spóla virkar best með dælum með breytilegri tilfærslu eða kerfum sem hafa sérstaka losunargetu.
Í þriðja lagi, notaðu handvirka hnekunina meðan á greiningu stendur, ekki sem venjulega notkunaraðferð. Þessir hnífapinnar eru til staðar fyrir bilanaleit og viðhald, ekki daglega framleiðslu. Að hamra ítrekað á yfirriðið getur skemmt vélbúnaðinn með tímanum.
Í fjórða lagi skaltu fylgjast með rekstrarþrýstingi og flæði kerfisins. Bara vegna þess að 4WE 10 J þolir 350 bör og 160 lítra á mínútu þýðir ekki að þú ættir að keyra hann við þessi mörk stöðugt. Að starfa í miðju frammistöðuumslaginu frekar en í öfgum mun lengja endingartímann.
Að lokum, þegar þú ert með bilun, ekki bara henda í nýja segulspólu án þess að kanna hvers vegna það bilaði. Vafningar bila venjulega ekki af sjálfu sér. Þeir bila vegna þess að spólan er föst og spólan ofhitnar, eða vegna rafmagnsvandamála í stjórnkerfinu þínu. Lagaðu grunnorsökina, ekki bara einkennin.
The Bottom Line
Rexroth 4WE 10 J stefnustýringarventillinn táknar áratuga þróun iðnaðarvökva. Það er ekki íburðarmikið eða hátæknilegt miðað við nútíma staðla, en það vinnur starf sitt á áreiðanlegan hátt þegar það er rétt notað og viðhaldið. J spólamynstrið með stíflaðri miðju gefur þér jákvæða burðargetu. NG10 stærðin ræður miklu flæði og þrýstingi. The blautur pinna segulloka hönnun jafnvægi á frammistöðu með hagnýtum viðhaldsaðgangi.
Ef þú ert að hanna nýtt vökvakerfi sem þarf stefnustýringu með haldgetu, eða ef þú ert að skipta um slitinn ventil í núverandi búnaði, þá á 4WE 10 J skilið íhugun. Gakktu úr skugga um að þú sért að tilgreina rétta röð (5X fyrir núverandi framleiðslu), rétta segullokaspennu og viðeigandi innsigli fyrir vökvann þinn. Gefðu gaum að síun frá fyrsta degi og þú munt fá margra ára áreiðanlega þjónustu frá þessum lokum.
Það er ekki flókið að skilja hvernig stefnustýriventillinn þinn virkar og hvað hann þarf til að vera heilbrigður. Það þarf bara að huga að smáatriðum sem skipta máli: hreinn vökvi, rétta spennu, rétta notkun og reglulegt viðhald. Gerðu þetta rétt, og 4WE 10 J mun halda vökvakerfinu þínu flæða þar sem það þarf að fara, þegar það þarf að fara þangað.
