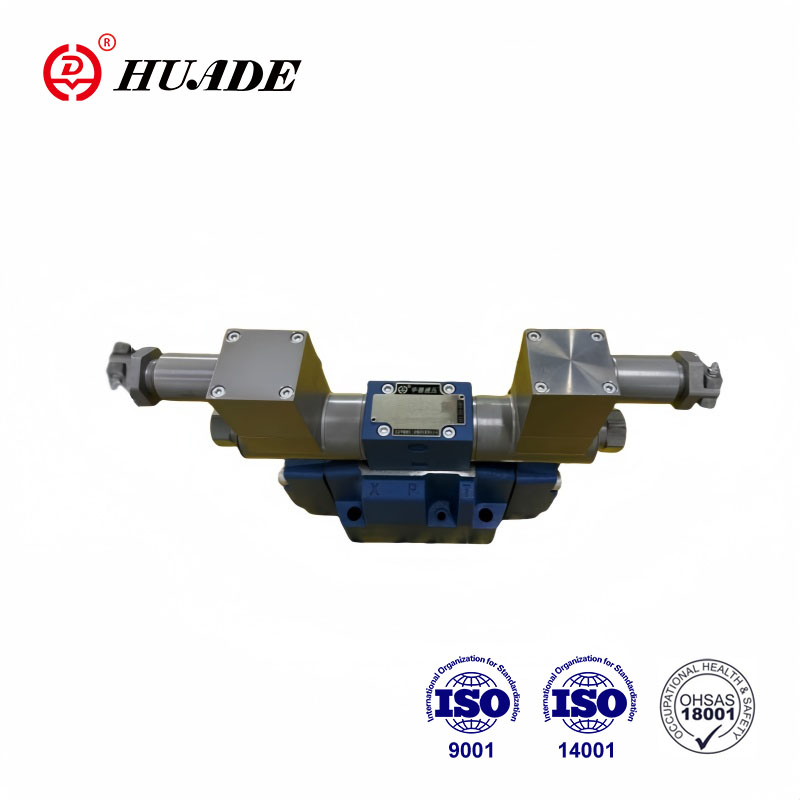

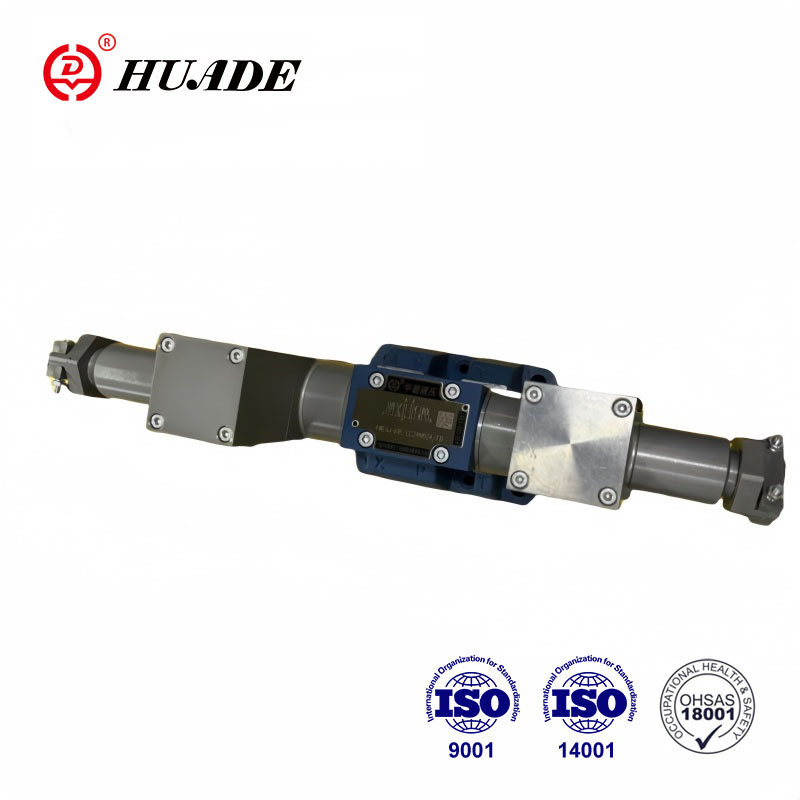

Sprengiþolnir vökvaventlar Huade samþykkja sérstaka hönnun og framleiðslutækni, með því að nota tæringarþolið hágæða efni. Sprengiheldur loki WE10 röð er mikið notaður á stöðum með sprengihættu eins og námu-, kola- og efnaiðnaði. Huade er áreiðanlegt landsmerki í Kína. Verksmiðjan hefur háþróaða framleiðslutækni og prófunarbúnað og leggur mikla áherslu á gæði vöru.
| Tæknigögn | ||
| Festingarstaða | Valfrjálst | |
| Umhverfishitasvið (℃) | -30 til +50 (NBR innsigli) | |
| -20 til +50 (FKM innsigli) | ||
| Þyngd | Einn segulloka (kg) | 5.9 |
| Tvöföld segulloka (kg) | 8.9 | |
| Hámarksrekstrarþrýstingur | Höfn P, A, B (bar) | 350 |
| Port T (bar) | 210 | |
| þegar rekstrarþrýstingur fer yfir leyfisgildi, verða spólatáknið A og B að gera tengi T fyrir tæmingu | ||
| Hámark rennsli (l/mín) | 120 | |
| Þversnið flæðis (skipta um hlutlausa stöðu) | Útgáfa V (mm2) | 11(A/B →T);10.3(P →A/B) |
| Útgáfa W (mm2) | 2.5(A/B→T) | |
| Útgáfa Q (mm2) | 5.5(A/B →T) | |
| Vökvi | Jarðolía sem hentar fyrir NBR og FKM innsigli | |
| Fosfatester fyrir FKM innsigli | ||
| Vökvahitasvið (℃) | -30 til +80 (NBR innsigli) | |
| -20 til +80 (FKM innsigli) | ||
| Seigjusvið mm2/s | 2,8 til 500 | |
| Mengunarstig | Hámarks leyfilegt magn vökvamengunar: Flokkur 9. NAS 1638 eða 20/18/15, ISO4406 | |
| Rafmagnsgögn | ||
| Tegund spennu | DC | |
| Tiltæk spenna (V) | 12, 24, 36, 110 | |
| Spennavikmörk (nafnspenna) % | -15 til +10 | |
| Orkunotkun (W) | 35 | |
| Vinnulota | Stöðugt | |
| Skiptur tími í samræmi við ISO 6403 | ON (ms) | 45 til 60 |
| SLÖKKT (ms) | 20 til 30 | |
| Skipt um tíðni (tímum/klst.) | Til 15000 | |
| Verndarflokkur samkvæmt DIN 40050 | IP65 | |
| Hámark hitastig vafninga (℃) | +150 | |
Eiginleikar:
▶Bein stýrður gerð sprengiþolinn segulloka stýristefnu renna loki er notaður sem staðall
▶DIN24 340 A gerð á uppsetningarfletinum ISO 4401
▶ Blautgerð DC sprengivarnar segulloka
▶90° snúanleg sprengivörn segulloka
▶Ekki þarf að opna þrýstiþétt hólf þegar skipta á um spólu
Umsókn:
WE gerð sprengiheldur loki er stefnuloki sprengivarnar segulloka sem notaður er til að stjórna ræsingu, stöðvun og flæðisstefnu olíuvökva.
Stýrisstýringarlokarnir samanstanda af húsi (1), einum eða tveimur segullokum (2), stýrispólunni (3) og einum eða tveimur afturfjöðrum (4). Í rafmagnslausu ástandi er stjórnsnúningnum (3) haldið í hlutlausri eða upphaflegri stöðu með afturfjöðrum (4) (nema fyrir púlsspólur). Stýrispólan (3) er stjórnuð með blautum segulspólum (2).
Til að tryggja fullnægjandi notkun skal gæta þess að segulloka þrýstihólfið sé fyllt með olíu.
Stjórnspólan (3) er færð í væntanlega stöðu með segulloku (2) og þrýstistangi (5), og
þetta gefur frjálst flæði frá P til Aan og B til T eða P til B og A til T.
Þegar sprengivarnar segulloka (2) er slökkt er ýtt á stjórnventileiningu (3).
í upphafsstöðu með því að endurstilla gorm (4).
Uppbygging sprengivarnar segulloka WE10
Tákn
