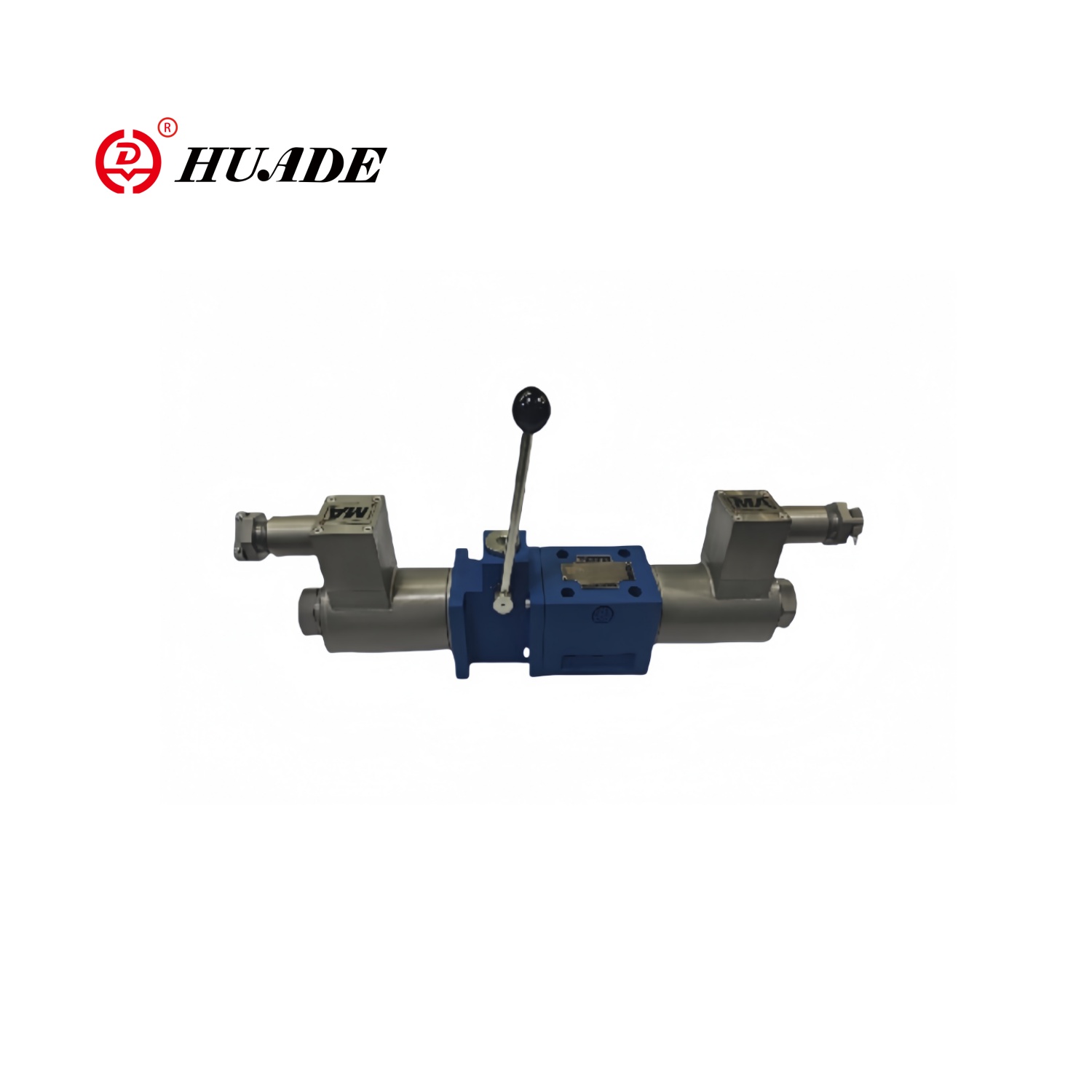

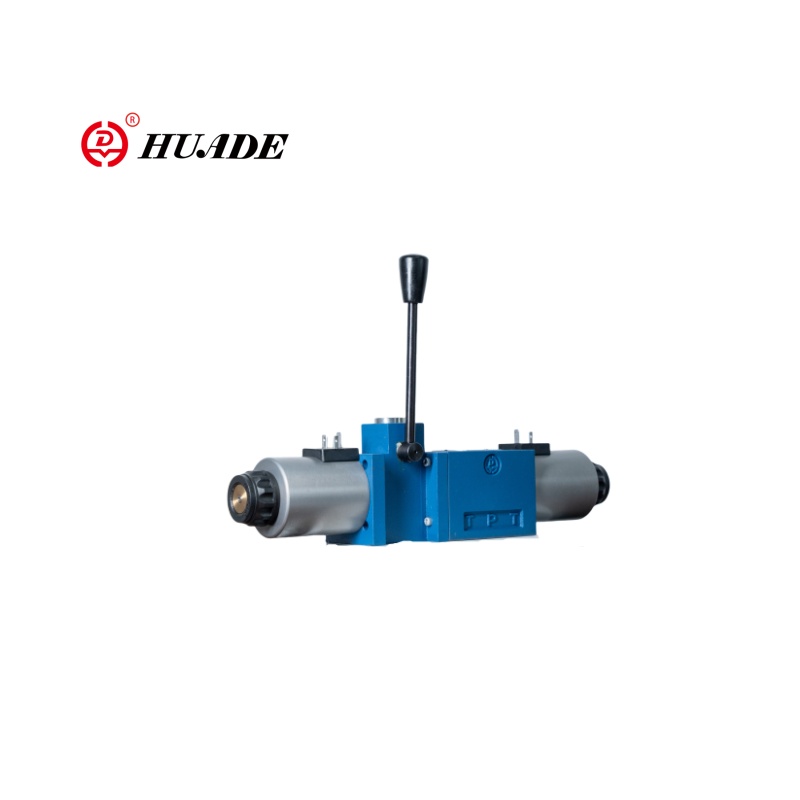

Sprengingarþéttur segulloka með handfangi 4wem6

Sprengingarvörn segulloka loki með handfangi 4WEM6 er tvískiptur stefnustýringarventill með bæði segulloka stjórn og handvirkri neyðaraðgerð. Sprengingarvörn segulloka loki 4WEM6 er mikið notað í iðnaðar vökva- og loftkerfum sem krefjast áreiðanlegrar stefnu stjórnunar og neyðargöngu.

Sprengingarþéttur segulloka loki 4WEM6 með handfangi samþykkir ryðfríu stáli eða kopar álfelgum, sem er tæringarþolinn og háþrýstingsþolinn. Þegar þú ert í notkun, ef um er að ræða rafmagnsleysi, spólu bilun eða sjálfvirka kerfisbilun, er hægt að stjórna lokanum með vélrænt með handfanginu til að tryggja öryggi kerfisins.

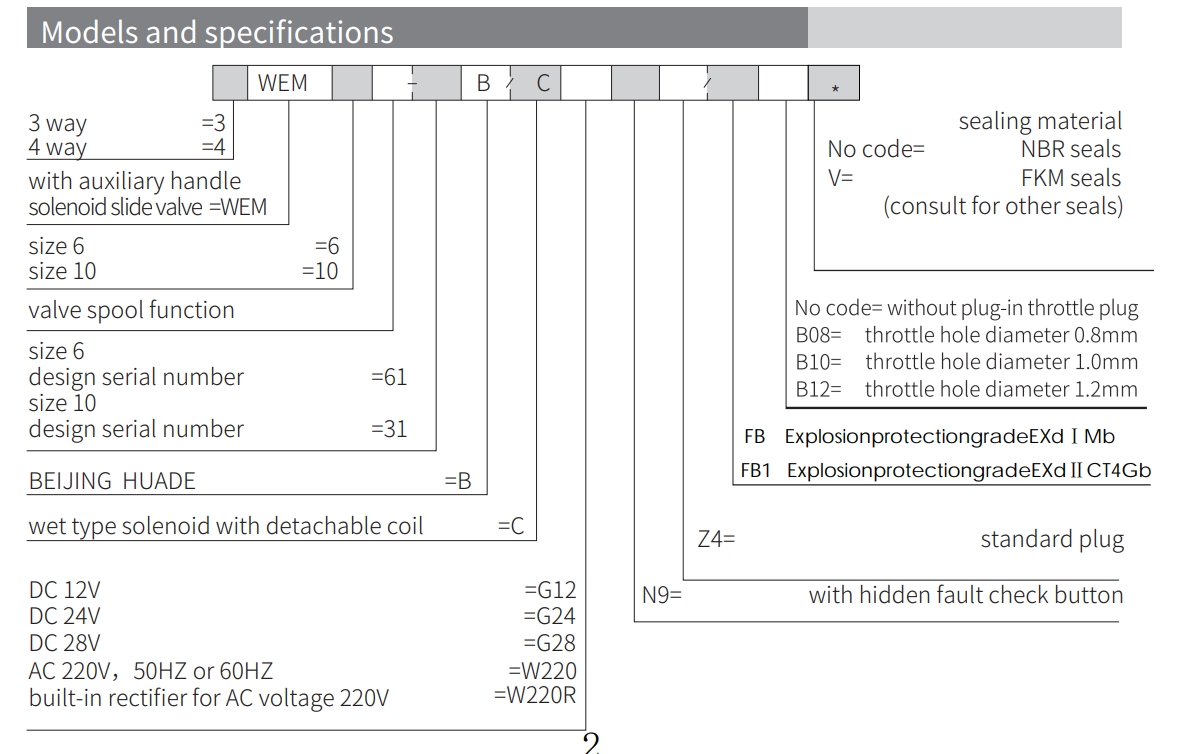

Vörubreytu sprengingarþétts segulloka með handfangi 4WEM6

Vörueiginleiki og notkun sprengjuþétts segulloka með handfangi 4WEM6

Eiginleikar:

▶ Opnun, lokun og stefnu flæðisins sem stjórnað er af segulloka og handbók

▶ Wet-pinna segulloka með aðskiljanlegu spólu

▶ Solenóíðin getur snúið 90 °

▶ Festing undirplata

Umsókn:

4WEM6 Sprengingarþéttur segulloka með handfangi er mikið notað í jarðolíu-, jarðgasi og eldsneytisgasi, lyfjum og húðun, námuvinnslu og rykumhverfi, hernaðar- og geimferðaiðnaði.

Hluti og tákn sprengingarþéttna segulloka með handfangi 4WEM6

Stefnumótun WEMM er stefnuspennuventill sem rekinn er með segulloka og rekstrarhandfangi. Það stjórnar opnun, lokun og flæði stefnu vökvaflæðis.

Það er aðallega samsett úr loki líkama (1), einum eða tveimur segulloka (2), loki spólu (3), endurstilla vor (4) og handvirkt stjórntæki.

Ósagnaraðgerð:

Þegar það er enginn kraftur er loki spólan (3) í hlutlausu eða upprunalegu stöðu undir verkun endurkomusvindsins. Þegar kraftur segulloka (2) virkar á lokaspólinn (3) er honum ýtt frá hvíldarstöðu í lokastöðu. Á þennan hátt er þrýstingsolían gerð frá P til A og B til T, eða frá P til B og frá A til T. Eftir að segulloka (2) er knúin af, skilar afturfjöðru (4) lokanum (3) í upphaflega stöðu.

Aðstoðaraðgerðir:

Þegar segulloka er ekki orkugjafi er hægt að færa loki (3) með því að stjórna hjálparhandfanginu. Snúðu hjálparhandfanginu (5) til hægri, þannig að rekstrarkrafturinn fer í gegnum snúningsskaftið (6). Kúluventillinn (7) og leiðarvísirinn (8) starfa á lokaspólanum (3), sem veldur því að hann færist til vinstri. Þegar hjálparhandfangið (5). Þegar hann er kominn aftur í núllstöðu snýr lokarinn (3) aftur í upphaflega stöðu undir aðgerð endurkomusvindsins (9).

Uppbygging Sprengingarþéttur segulloka með handfangi 4wem6

Tákn um Sprengingarþéttur segulloka með handfangi 4wem6
