Bosch Rexroth 4WE 6 D stefnustýringarventillinn er grundvallarþáttur í nútíma vökvakerfi. Þessi loki virkar sem rafstýrður stefnurofi sem segir vökvavökva hvert á að fara og hvenær á að hreyfa sig. Sem venjulegur NG6 stærð loki passar hann inn í kerfi um allan heim þökk sé alþjóðlegum stöðlum sem gera mismunandi vörumerki til að vinna saman. Verkfræðingar sem þurfa að bera saman birgja, athuga verð eða skilja tæknilegar upplýsingar munu finna að þessi loki býður upp á bæði áreiðanleika og sveigjanleika fyrir miðlungs til háþrýstingsnotkun.
Að skilja grunnvirkni og hönnun
4WE 6 D loki stjórnar vökvavökva með því að skipta honum á milli fjögurra aðalporta sem eru merktir P, A, B og T. Port P tengist dælunni, port A og B tengjast stýrisbúnaði eins og strokkum og port T skilar vökva í tankinn. Lokinn virkar eins og rafrofi en fyrir vökvaolíu í stað rafmagns. Þegar þú kveikir á honum flæðir vökvi í eina átt. Þegar þú slekkur á honum hættir flæðið annaðhvort eða snýr við eftir hönnun ventilsins.
Inni í lokanum situr málmsnúna sem rennur fram og til baka inni í nákvæmlega vélaðri holu. Rafsegull sem kallast segulloka ýtir þessari spólu þegar rafmagn flæðir í gegnum spólu hans. 4WE 6 D notar það sem verkfræðingar kalla "blaut armature" hönnun, sem þýðir að segulloka stimpillinn situr beint í vökvaolíu. Þetta gæti hljómað undarlega, en það gerir það að verkum að lokinn endist lengur vegna þess að það eru engar gúmmíþéttingar sem slitna í kringum hreyfanlega hlutana. Olían hjálpar einnig til við að kæla segullokann og dregur úr hávaða meðan á notkun stendur.
Þegar slökkt er á segullokanum ýtir afturfjöður keflinu aftur í upphafsstöðu. Þessi gormafkomuhönnun veitir öryggiseiginleika vegna þess að lokinn snýr sjálfkrafa aftur í þekkta stöðu ef rafmagn bilar. Krafturinn frá gorminni verður að vinna bug á núningi hreyfanlegra hluta og hvers kyns þrýstingi í afturlínunni, sem verður mikilvægt síðar þegar við ræðum kerfishönnunarmörk.
Lokahlutinn fylgir alþjóðlegum uppsetningarstöðlum, þar á meðal ISO 4401-03, CETOP 3 og DIN 24340 Form A. Þessir staðlar skilgreina nákvæma staðsetningu uppsetningargata og tengitengja. Þessi stöðlun þýðir að Rexroth 4WE 6 D getur líkamlega komið í stað svipaðra loka frá Parker, Eaton eða öðrum framleiðendum án þess að endurhanna festingarplötuna. Fyrir innkaupastjóra skapar þessi skiptanleiki sveigjanleika í aðfangakeðjunni þar sem margir framleiðendur geta útvegað samhæfða hluta meðan á skorti eða verðsamningum stendur.
Þrýstieinkunnir og flæðisgeta
Rexroth 4WE 6 D stefnustýriventillinn ræður við alvarlegan vinnuþrýsting. Helstu höfnin P, A og B geta starfað við þrýsting allt að 350 bör, þó að flest tækniskjöl tilgreini staðlað hámark við 315 bör. Til að setja þetta í samhengi þá jafngildir 315 bör um 4.570 pund á fertommu, sem jafngildir nokkurn veginn þyngd lítillar bíls sem þrýstir á svæði á stærð við frímerki.
Flæðisgeta fer eftir því hvort þú velur DC eða AC segulloka. Jafnstraumsútgáfur geta séð um allt að 80 lítra á mínútu, en AC útgáfur eru venjulega hámarks 60 lítrar á mínútu. Munurinn kemur frá rafsegulhönnuninni og hversu hratt hún getur hreyft spóluna. Til viðmiðunar gætu 80 lítrar á mínútu fyllt baðkar á um tveimur mínútum.
Hins vegar eru ein mikilvæg þrýstingsmörk sem koma mörgum hönnuðum á óvart. T tengið, sem skilar olíu í tankinn, má ekki fara yfir 160 bör af þrýstingi. Þessi takmörkun er til staðar vegna þess að afturfjöður og segullokakraftur verður að sigrast á áreiðanlegan þrýsting sem ýtir til baka frá afturlínunni. Ef afturlínuþrýstingur verður of hár getur spólan titrað, ekki færst almennilega til eða jafnvel hreyft sig þegar hún ætti að vera kyrr. Kerfi sem deila skilagreinum á milli margra loka eða nota langar afturlínur með takmörkunum þurfa vandlega útreikninga til að tryggja að þrýstingur T-ports haldist innan marka.
Samband þrýstingsfalls og flæðis fylgir fyrirsjáanlegu mynstri. Við hámarksflæði upp á 80 lítra á mínútu myndar lokinn venjulega um 2,5 bör af þrýstingstapi. Þessi orka breytist í hita sem vökvaolían verður að flytja burt. Að starfa stöðugt yfir nafnflæði eða þrýstingi krefst aukinnar kæligetu og gæti þurft sérstaka inngjöf íhluta til að viðhalda viðunandi viðbragði ventils.
Verkfræðingar sem velja 4WE 6 D fyrir nýja hönnun ættu að ganga úr skugga um að þrýstingur á afturlínukerfi haldist vel undir 160 bör mörkunum með fullnægjandi öryggisbili. Góð þumalputtaregla skilur eftir að minnsta kosti 20-30 bör af púða til að takast á við þrýstiloka við hröð ventilskipti eða þegar margar ventlar skipta samtímis.
Spólastillingar og rekstrarafbrigði
Bókstafa- og tölutáknin stimplað á nafnplötum loka lýsa nákvæmlega hvernig vökvi flæðir í gegnum mismunandi stöður. „D“ í 4WE 6 D gefur til kynna ákveðna spóluhönnun, venjulega fjaðramiðaða fjórhliða uppsetningu. Í miðstöðu lokar þessi spóla bæði P til T og A til B. Þegar hún er spennt, tengir hún P við A og B við T, sem myndi lengja strokka. Þegar rafmagnslaust er, færir gormurinn spóluna aftur í miðjuna og strokkurinn stöðvast.
Rexroth býður upp á mörg mismunandi spólutákn fyrir utan bara D gerð. Sumir tengja allar hafnir við tankinn í miðstöðu fyrir lausa fljótandi stýrisbúnað. Aðrir loka öllum höfnum til að halda álagi. Valið fer eftir því hvað þú þarft á vélinni að gera þegar lokinn er í hlutlausum. Pressa gæti þurft hleðslustöð á meðan efnismeðferðarkerfi gæti notið góðs af flotmiðstöð sem leyfir stýribúnaði að hreyfa sig frjálslega við uppsetningu.
Lokahlutinn inniheldur handvirkan hnekunarbúnað sem venjulega er merktur með litlum hnappi eða hnappi. Við ræsingu eða í neyðartilvikum geta tæknimenn ýtt á þessa hnekkt til að færa spóluna vélrænt án rafmagns. Þessi eiginleiki reynist nauðsynlegur þegar ný kerfi eru tekin í notkun eða bilanaleit, þar sem þú getur sannreynt vélræna virkni óháð rafstýringum.
Sumar 4WE 6 D gerðir eru með „OF“ viðskeyti sem gefur til kynna stöðvunarhönnun. Þessar útgáfur eru ekki með afturfjöður en nota í staðinn vélrænar kúlur eða pinna sem læsa keflinu í hvaða stöðu sem henni var síðast skipað. Stuttur rafpúls breytir keflinu, síðan heldur festingin henni þar án stöðugs afls. Þessi hönnun sparar orku og dregur úr hita en krefst auka athygli á stöðugleika þrýstingsleiðslunnar þar sem enginn gormakraftur hjálpar til við að halda keflinu í stöðu.
Fyrir forrit þar sem hröð ventlaskipti skapa þrýstingsstuð, nota mjúk skipta afbrigði nákvæmlega lagaðar rifur og op sem eru vélaðar inn í spóluna. Þessir eiginleikar opna og loka flæðisleiðum smám saman í stað þess að smella samstundis á milli staða. Niðurstaðan minnkar vatnshamaráhrif sem geta skemmt rör og festingar með tímanum. Venjulegur viðbragðstími er 10 til 20 millisekúndur eftir segullokugerð og kerfisþrýstingi.
Rafmagnslýsingar og umhverfismörk
Segulspólurnar á 4WE 6 D stefnustýrilokanum eru smíðaðar fyrir stöðuga virkni, sem þýðir að þeir geta verið spenntir endalaust án þess að ofhitna. Við nafnspennu heldur hitastigshækkun spólu sig undir 30 gráðum Kelvin og áætlaður endingartími fer yfir 10 milljónir skiptilota. Þessi ending gerir lokann hentugan fyrir sjálfvirkni með miklum lotum þar sem lokar gætu skipt nokkrum sinnum á sekúndu í langan tíma.
Tiltækar spennur innihalda bæði DC valkosti við 12, 24, 96 og 205 volt, auk AC valkosta við 110 og 230 volt. Spólurnar þola spennubreytingar upp á plús eða mínus 10 prósent frá nafngildi, sem hjálpar lokanum að virka á áreiðanlegan hátt, jafnvel þegar aflgjafar sveiflast. Raftenging fylgir EN 175301-803 staðli fyrir þriggja póla tengi. Þegar þau eru rétt tengd ná tengin IP65 verndareinkunn, sem þýðir að þau standast ryk- og vatnsstróka úr hvaða átt sem er.
Einn hagnýtur eiginleiki sem viðhaldstæknimenn kunna að meta er færanlegur, snúanlegi spólu. Þú getur tekið rafmagnstengið úr sambandi, fjarlægt segulspóluna, snúið því 360 gráður í hvaða stöðu sem er sem auðveldar raflögn og sett það aftur upp án þess að brjótast inn í vökvarásina. Þessi sveigjanleiki einfaldar uppsetningu í þröngum rýmum og gerir kleift að hámarka vírleiðingu eftir að lokinn er festur í kerfinu.
Notkunarhitasvið fyrir staðlaða innsigli er frá mínus 30 til jákvæðs 80 gráður á Celsíus. Vökvavökvinn sjálfur verður að viðhalda seigju á milli 10 og 500 fermillímetra á sekúndu, þó ákjósanlegur árangur náist í kringum 25. Lokinn vegur um það bil 1,46 kíló, nógu léttur til að auðvelda meðhöndlun meðan á uppsetningu stendur en nógu þungur til að finnast hann vera verulegur og vel gerður.
Mikilvægt öryggisatriði felur í sér kveikjuhita vökva. Heitasta yfirborðið á segullokanum getur náð 150 gráðum á Celsíus meðan á stöðugri notkun stendur. Vökvaolían verður að hafa kveikjuhita að minnsta kosti 50 gráðum hærri en þetta, sem þýðir að lágmarki 200 gráður á Celsíus kveikjumark. Flestar steinefnavökvaolíur uppfylla auðveldlega þessa kröfu, en tilbúnir vökvar eða óvenjulegar samsetningar þarfnast sannprófunar fyrir notkun.
Kröfur um vökvavökva og kerfisvörn
Langtímaáreiðanleiki Rexroth 4WE 6 D stefnustýrilokans fer mjög eftir gæðum vökvavökva. Nákvæmt bil á milli rennispóls og hola ventilhússins mælist aðeins nokkra míkrómetra. Mengunaragnir sem eru stærri en þessar úthreinsun valda hröðu sliti og að lokum bilun með tveimur aðskildum aðferðum.
Í fyrsta lagi festast agnir á milli keflunnar og borunar sem veldur því sem tæknimenn kalla „stungur“. Spólan festist á sínum stað og neitar að skipta sér þegar skipað er. Þetta gæti birst með hléum í fyrstu þar sem agnir fleygjast tímabundið og vinna síðan lausar, en vandamálið versnar óhjákvæmilega eftir því sem fleiri agnir safnast fyrir. Í öðru lagi virka agnir eins og malapasta sem slítur smám saman nákvæmni yfirborðið. Eftir því sem losun opnast eykst innri leki. Þessi leki eyðir ekki aðeins dæluafli heldur framleiðir hita sem rýrir olíuna og flýtir fyrir sliti á innsigli um kerfið.
Rexroth tilgreinir hámarksmengun sem ISO 4406 flokkur 20/18/15. Þessi flokkun þýðir ekki meira en 5.000 agnir stærri en 4 míkron á millilítra af olíu, ekki meira en 1.300 agnir stærri en 6 míkron og ekki meira en 320 agnir stærri en 14 míkron. Til að ná þessum hreinleika þarf skilvirka síun með beta hlutfallinu að minnsta kosti 75 við 25 míkron.
Í raun kostar síunarkerfið oft meira á líftíma lokans en lokinn sjálfur. Skipta þarf reglulega um síuþætti og olíugreiningarprófanir staðfesta að mengun helst innan marka. Penny-klípa á síun leiðir til dýrra lokaskipta og óvæntra niður í miðbæ. Verkfræðingar sem hanna ný kerfi ættu að gera ráð fyrir hágæða síum og skipuleggja viðhald síunnar sem mikilvægt frekar en valfrjálst verkefni.
Venjulegur vökvi er steinefnavökvaolía sem uppfyllir DIN 51524 hluta 1, 2 og 3. Lokinn virkar einnig með ákveðnum tilbúnum vökva og vatns-glýkólblöndur ef þú tilgreinir viðeigandi þéttiefni. Staðlaðar nítrílgúmmíþéttingar virka vel með jarðolíu, en háhitanotkun þarf flúorteygjuþéttingar og vatnsbundnir vökvar þurfa sérstaka efnasambönd merkt MH eða MT.
Hlutverk sem stýriventill og lekaeiginleikar
4WE 6 D lokinn þjónar oft sem tilraunastigi sem stjórnar stærri stefnulokum. Í þessu forriti skiptir litli 4WE 6 D um stýriþrýsting sem hreyfir miklu stærri spólu í aðalþrepsventil. Aðalventillinn gæti séð um 600 lítra á mínútu eða meira, langt umfram beina getu 4WE 6 D, en notar áreiðanlega skiptingu 4WE 6 D til að taka stjórn ákvarðanir.
Þegar hann er notaður sem stýriventill hefur frammistaða 4WE 6 D bein áhrif á öryggi og svörun alls háflæðiskerfisins. Allur óstöðugleiki í stýrislokanum T-tengi eða of mikill innri leki í stýrilokanum skapar villur í staðsetningu aðalsviðs. Þetta gerir hreinleika vökva og stöðugleika T-ports þrýstings enn mikilvægari í stýrislokum. Litli stýriventillinn verður í raun heilinn sem stjórnar miklu öflugri líkama, svo að halda heilanum heilbrigðum krefst auka athygli.
Allir lokar af spólugerð hafa einhvern innri leka samkvæmt hönnun. Bilið á milli spóls og borunar verður að leyfa mjúka hreyfingu, sem þýðir að það getur ekki þéttist fullkomlega eins og ventilloki. Nýir lokar leka mjög lítið, venjulega minna en 0,5 lítrar á mínútu við fullan þrýsting. Eftir því sem lokinn safnar vinnutímum og slit eykur úthreinsun eykst leki smám saman. Þetta er eðlilegt og búist við.
Kerfishönnuðir verða að gera grein fyrir þessum innri leka, sérstaklega í forritum sem halda álagi. Strokkur sem notar 4WE 6 D til að halda stöðu mun reka hægt og rólega þar sem olía lekur inn í gegnum lokann. Fyrir kyrrstöðu er nauðsynlegt að bæta við stýristýrðum afturloka eða nota hleðsluhaldandi spólahönnun. Að fylgjast með lekahraða með tímanum veitir einnig snemma viðvörun um slit. Þegar leki fer yfir mörk framleiðanda, kemur í veg fyrir óvænt bilun að skipta um lokann áður en það bilar algjörlega.
Samanburður á samkeppnishæfum valkostum og krossviðmiðunarstefnu

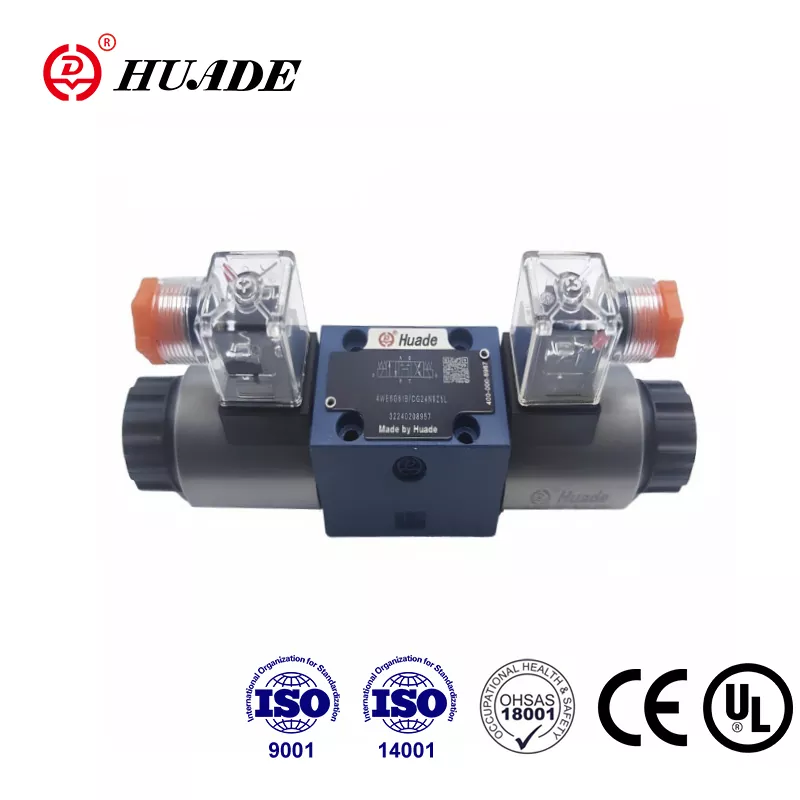

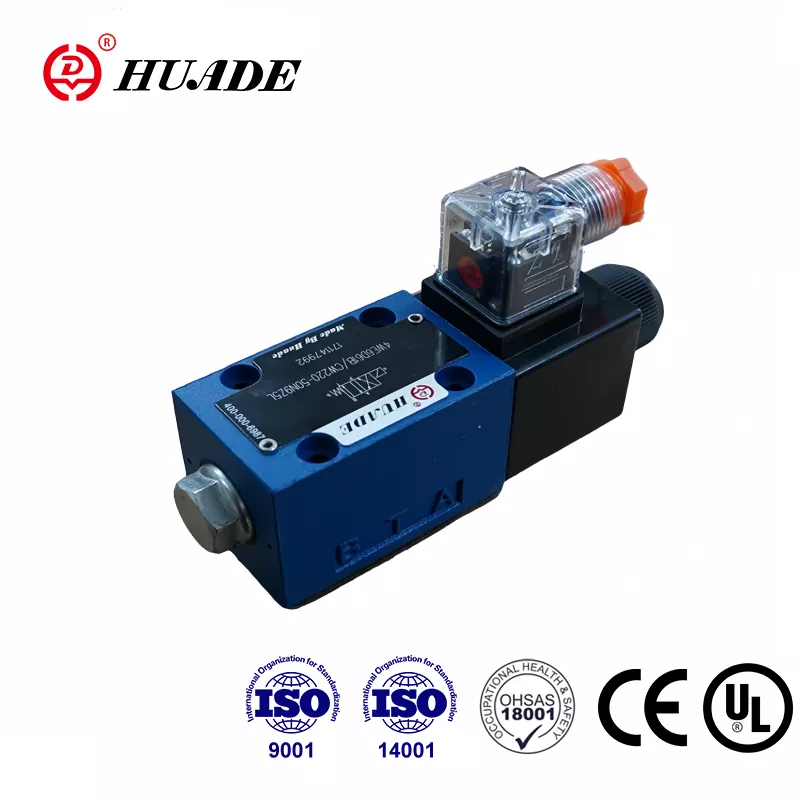

NG6 stöðlunin þýðir að nokkrir helstu framleiðendur bjóða upp á skiptanlega valkosti við Rexroth 4WE 6 D stefnustýrilokann. Skilningur á samkeppnisvalkostum hjálpar kaupendum að semja um betra verð og viðhalda sveigjanleika framboðs.
Parker Hannifin framleiðir D1VW röðina, sem keppir beint við 4WE 6 D. Þessir lokar uppfylla sömu NFPA D03 og CETOP 3 uppsetningarstaðla með svipuðum þrýstingsstigum um 345 bör og flæðisgetu upp í 80 lítra á mínútu. Parker leggur áherslu á nákvæma framleiðslu og orkunýtni, og býður upp á fjölmörg rafmagnsútgáfur, þar á meðal AC leiðréttar spólur og mjúkt skipta spólahönnun.
Eaton Vickers framleiðir DG4V-3 seríuna, þekkta fyrir harðgerða smíði sem hentar fyrir þungavinnu. Krosstilvísunartöflur staðfesta sérstakar Rexroth gerðir eins og 4WE 6 D með OF stöðvun hafa bein Vickers jafngildi eins og DG4V-3-2N. Vickers vörumerkið ber sterkt orðspor í háþrýstingskerfum, þó að verð sé oft aðeins hærra en aðrir valkostir.
Mikilvægu smáatriðin þegar krosstilvísanir fela í sér T-portþrýstingsmat. Þó að aðalvinnuþrýstingsgeta haldist svipuð á milli vörumerkja, eru mörkin fyrir afturhöfn verulega mismunandi. Standard Rexroth 4WE 6 D leyfir 160 bör í T tengi. Parker D1VW með AC segullokum leyfir aðeins 103 bör afturþrýsting, en DC eða AC leiðréttar útgáfur hækka þetta í 207 bör. Ef kerfishönnun þín nálgast 160 bör afturþrýsting, myndi það valda bilunum vegna ófullnægjandi afturþrýstingsgetu að skipta út hefðbundnum Parker AC loki.
Þessi breytileiki undirstrikar hvers vegna kaupendur geta ekki einfaldlega gert ráð fyrir að vélrænni skiptanleiki sé jöfn virknijafngildi. Heildar forskriftir, þar á meðal rafmagnsgerð og allar þrýstingsgildingar, verða að passa áður en staðgengill er samþykktur. Innkaupadeildir ættu að viðhalda staðfestum krosstilvísunarlista sem sýnir ekki bara hlutanúmer heldur staðfesta mikilvægar færibreytur sem passa við kröfur umsóknar.
Stöðlunarkosturinn nær lengra en aðeins neyðaruppbótar. Á hönnunarstiginu geta verkfræðingar tilgreint „Rexroth 4WE 6 D eða viðurkennt jafngildi“ og síðan haldið sambandi við marga birgja. Þessi samkeppni heldur verðlagningu sanngjörnu og tryggir að hlutar séu tiltækir jafnvel þegar einn framleiðandi stendur frammi fyrir töfum í aðfangakeðjunni. Lykillinn er að gera heimavinnuna fyrirfram til að sannreyna hvað raunverulega telst jafngilda frekar en að uppgötva ósamrýmanleika eftir uppsetningu.
Fara lengra en kveikt og slökkt: Hvenær á að íhuga hlutfallsstýringu
Rexroth 4WE 6 D stefnustýringarventillinn býður aðeins upp á tvöfalda notkun. Það slokknar að fullu eða algjörlega með engu á milli. Þetta virkar fullkomlega fyrir mörg forrit eins og klemmu, útskúfun hluta eða einfaldar framlengingar- og inndráttarlotur. Samt sem áður krefst nútíma sjálfvirkni í auknum mæli breytilegs hraða, mjúkrar hröðunar og nákvæmrar stöðustýringar sem á-slökkva lokar einfaldlega geta ekki veitt.
Hlutfallslokar eins og Rexroth 4WRPEH röðin fylla þetta bil með því að breyta stöðugt flæði í hlutfalli við rafmagnsinntaksmerki. Í stað þess að vera bara kveikt eða slökkt er hægt að stjórna lokanum á 25 prósent flæði, 63 prósent flæði eða hvaða gildi sem er. Þetta gerir kleift að stjórna strokkahraða allan slag hans, útfæra mjúka byrjun og stöðvun til að draga úr höggálagi og ná mjúkri hreyfingu í fjölása kerfum.
4WRPEH röðin heldur sömu NG6 stærð og festingarmynstri og 4WE 6 D, sem gerir það að beinni vélrænni uppfærsluleið. Rennslisgetan er á bilinu 4 til 40 lítrar á mínútu eftir gerð. Lokinn inniheldur rafeindabúnað um borð sem vinnur úr stjórnmerkjum, veitir stöðuviðbrögð og útfærir háþróuð stjórnalgrím. Þessi samþætta rafræna hönnun er í mikilli andstæðu við einfalda rafsegulrofa 4WE 6 D.
Stöðuviðbrögð gerir stjórnkerfinu kleift að sannreyna að spólan hafi raunverulega verið færð í skipaða stöðu. Þessi stýring með lokuðu lykkju nær nákvæmni innan brota úr millimetra, sem gerir notkun kleift eins og servópressur sem þurfa nákvæma kraftstýringu eða vélar sem krefjast sléttrar útlínur. Rafboðsmerkið gerir einnig greiningarvöktun kleift að greina slit eða bilun áður en algjör bilun á sér stað.
Nútíma hlutfallslokar innihalda stafræn samskiptaviðmót eins og IO-Link sem tengja þá inn í Industry 4.0 framleiðsluumhverfi. Lokinn verður snjallskynjari sem gefur rauntíma frammistöðugögn, viðhaldsspár og stillingarbreytur. Þetta táknar kynslóðastökk frá grunnraftengingu 4WE 6 D stefnustýringarventils.
Hvenær ættir þú að velja hlutfallsstýringu fram yfir kveikt og slökkt? Ef forritið felur í sér einhverja af þessum kröfum, verðskuldar hlutfallsstýring alvarlega íhugun: breytilegur hraði, slétt hröðun og hraðaminnkun, þrýstingshækkun fyrir varlega snertingu við hluta, halda stöðu án vélrænna læsinga, eða samþætting í forritanlegum hreyfistýringum. Á hinn bóginn, ef þú þarft einfaldlega áreiðanlega stefnuskipti og flæðisrúmmál helst stöðugt meðan á notkun stendur, er einfaldari og ódýrari 4WE 6 D áfram betri kosturinn.
Margir vélasmiðir byrja með á-slökkva lokar og endurbæta síðan hlutfallsstýringu síðar eftir því sem kröfur viðskiptavina þróast. Vélrænni eindrægni gerir þessa uppfærslu tiltölulega einfalda, þó að rafsamþættingin og kerfisstillingin krefjist frekari verkfræðiátaks. Að skipuleggja hugsanlega framtíðaruppfærslu með því að hanna með fullnægjandi rafinnviðum og getu stjórnkerfisins sparar peninga samanborið við fullkomna endurhönnun síðar.
Innkaupasjónarmið og aðfangakeðjuveruleiki
Raunveruleg verðlagning fyrir Rexroth 4WE 6 D stefnustýrilokann er töluvert breytilegur miðað við sérstaka gerð, birgja og markaðsaðstæður. Nýir lokar eru venjulega á bilinu 350 til 730 Bandaríkjadalir eftir uppsetningu og magni. Magnafsláttur gildir fyrir pantanir á tíu eða fleiri einingum, þar sem sumir dreifingaraðilar bjóða upp á þrepaskipt verð sem lækkar kostnað á hverja einingu um 15 til 25 prósent við hærra magn.
Markaðstaðir á netinu eins og eBay skrá bæði nýja og notaða loka á ýmsum verðflokkum. Þó að notaðir lokar gætu virst aðlaðandi fyrir kostnaðarsparnað, er saga og innra ástand óþekkt. Þar sem innri leki eykst með sliti og mælingar á honum krefst flæðiprófunarbúnaðar, fylgja notaðir lokar verulega áhættu nema seljandi leggi fram staðfestar prófunarniðurstöður. Fyrir mikilvæg forrit réttlætir lítill sparnaður sjaldan áreiðanleikaóvissu.
Viðurkenndir dreifingaraðilar eins og [BuyRexroth.com](http://buyrexroth.com/) halda uppi á lager af algengum stillingum með dæmigerðri afhendingu í 28 virka daga fyrir venjulegar gerðir. Þetta táknar um það bil sex vikur, sem virðist langur tími fyrir slíkan staðlaðan íhlut en endurspeglar áframhaldandi alþjóðlegan þrýsting á aðfangakeðjunni sem hefur áhrif á allan sjálfvirkni iðnaðargeirans. Sjaldgæfari lokastillingar eða sérstakir valkostir eins og tæringarþolin húðun geta lengt afgreiðslutíma í 12 vikur eða lengur.
Þessir afgreiðslutímar skapa raunverulegar skipulagsáskoranir fyrir búnaðarframleiðendur og viðhaldsdeildir. Að panta lokar eftir að vélhönnun er frágengin getur tafið allt verkefnið ef afhending tekur lengri tíma en áætlað var. Á sama hátt ætti viðhaldsaðgerðir að geyma mikilvæga varahluti frekar en að bíða eftir neyðarpöntunum meðan á bilunum stendur. Fjárhagslegur burðarkostnaður birgða þarf að jafna sig á móti miklu hærri framleiðslukostnaði á meðan beðið er eftir hlutum.
Alþjóðleg sendingarkostnaður bætir við enn einu flóknu lagi. Vökvalokar teljast staðlaðar iðnaðarvörur án sérstakra útflutningstakmarkana, en sendingarkostnaður og tollafgreiðslutími er mjög mismunandi eftir áfangastöðum. Að panta frá svæðisdreifingaraðilum frekar en að senda beint frá Þýskalandi veitir oft hraðari afhendingu og einfaldari flutninga þrátt fyrir hugsanlega hærra einingarverð.
Heildarkostnaður við eignarhald nær langt út fyrir kaupverð. Uppsetningarvinna, samþættingartækni, gangsetningartími og áframhaldandi viðhald stuðla allt að lífskostnaði. Mikilvægast er að síunarkerfið sem þarf til að viðhalda réttu olíuhreinleika kostar oft meira í tíu ár en endurnýjun á ventlum. Að vanrækja síun til að spara skammtímakostnað leiðir til ótímabæra bilunar í lokum, sem skapar mun hærri langtímaútgjöld.
Kaupendur einbeita sér eingöngu að lægsta kaupverði skapa oft dýr vandamál síðar. Fullkomið mat tekur tillit til áreiðanleika söluaðila, gæði tækniaðstoðar, framboð á varahlutum og ábyrgðarskilmála ásamt verði. Að koma á tengslum við marga viðurkennda birgja veitir viðnám gegn óvæntum truflunum á framboði á sama tíma og gæðastöðlum er viðhaldið.
Viðhaldskröfur og aðgangur að bilanaleit
Staðlaðir vörulistar fyrir 4WE 6 D stefnustýriventilinn veita upplýsingar og mál en skortir sérstaklega nákvæmar viðhaldsaðferðir eða leiðbeiningar um bilanaleit. Framleiðendur líta venjulega á þessa rekstrarþekkingu sem tæknilega sérfræðiþekkingu sem krefst sérstakrar þjónustuskjala.
Rexroth og HYDAC gefa út ítarlegar þjónustuhandbækur sem fjalla um verklag við sundurhlutun, slittakmarkanir, ráðlagða varahluti og greiningarflæðirit. Þessar handbækur eru ekki aðgengilegar að kostnaðarlausu en þarfnast kaups eða eru veittar viðskiptavinum sem ljúka opinberum þjálfunarnámskeiðum. Þessi stefna verndar þekkingu framleiðanda á sama tíma og tryggir að starfsfólk sem sinnir viðhaldi hafi viðeigandi þjálfun.
Fyrir viðhaldsteymi þýðir þetta að þú getur ekki treyst eingöngu á vörulistaupplýsingar til að greina vandamál eða skipuleggja viðgerðir. Að koma á sambandi við tæknilega stuðningshóp framleiðanda áður en vandamál koma upp sparar tíma í neyðartilvikum. Margir dreifingaraðilar bjóða upp á þjálfunarprógrömm sem ná yfir margar gerðir ventla og veita praktíska reynslu af sundurtöku og prófunaraðferðum.
Algeng viðhaldsverkefni eru skipti á segulspólu, endurnýjun innsigli og þrif á spólum. Blaut armature hönnun gerir kleift að skipta um spólur án þess að opna vökvaholið með því að snúa spólunni 90 gráður og lyfta honum af. Þessi fimm mínútna aðferð krefst ekki vökvatæmingar eða þrýstingslækkandi kerfis. Ný innsigli og hreinsuð spóla geta endurheimt eins og nýja frammistöðu til loka sem sýna aukinn innri leka, að því tilskildu að slit hafi ekki opnað rými umfram forskrift.
Með því að greina lokavandamál er kerfisbundið forðast sóun á fyrirhöfn í að skipta um hluta af handahófi. Ef loki tekst ekki að breytast skaltu fyrst ganga úr skugga um að rafmagn nái spólunni með réttri spennu. Athugaðu spóluviðnám með ohmmæli til að staðfesta að vindan hafi ekki brunnið út. Ef rafmagnspróf standast grunar vökvavandamál. Menguð olía gæti hafa valdið því að spólan festist og þarfnast þess að taka í sundur og þrífa. Lágur framboðsþrýstingur gæti valdið ófullnægjandi stýriþrýstingi til að færa spóluna á móti álagskrafti.
Rafmagnsprófun krefst þess að þekkja spóluviðnámsforskriftina, sem birtist í ítarlegum gagnablöðum en ekki grunnskrám. Dæmigerð DC spólur mæla 15 til 40 ohm eftir spennu. AC spólur sýna mun lægri viðnám, oft 5 til 15 ohm, þar sem þeir treysta á inductance frekar en hreint viðnám til að takmarka straum. Opin hringrás gefur til kynna útbrunninn spólu en mjög lágt viðnám bendir til skammstýrða vafninga.
Leiðbeiningar um raunverulegar umsóknir
Iðnaðarpressur eru klassískt forrit fyrir 4WE 6 D stefnustýriventil. Lokinn stjórnar framlengingu strokksins til að beita þrýstikrafti og afturköllun til að losa. Þrýstingsloki takmarkar hámarkskraft en stefnulokinn skipar einfaldlega stefnu. Þessi einfalda stjórn nægir fyrir margar pressuaðgerðir þar sem kraftur og hraði haldast stöðugur.
Sprautumótunarvélar nota marga stefnuloka, þar á meðal 4WE 6 D módel til að stjórna klemmuhólkum, útkastapinnum og kjarnatogum. Þessar aðgerðir krefjast áreiðanlegrar stefnustýringar með lágmarksleka til að forðast gæðavandamál hluta. Hæfni lokans til að starfa við 315 bör rúmar þann mikla klemmukraft sem þarf fyrir stór mót.
Færanleg vökvabúnaður eins og gröfur og kranar notar stefnuloka um allt kerfið. 4WE 6 D þjónar oft sem stýriventill sem nærir stýriþrýsting til mun stærri aðalstýriventla í stjórnborði stjórnandans. Þessi arkitektúr heldur stjórntækjum léttum og viðbragðsfljótum á meðan aðallokar höndla þunga strauma sem knýr bómu, staf og fötu strokka. Fyrirferðarlítil NG6 stærð passar auðveldlega inn í stýrilokagreini sem þjóna mörgum aðgerðum.
Sjálfvirkni samsetningarlínu notar oft 4WE 6 D loka fyrir hlutaflutning, klemmu og pressuaðgerðir. Fljótur viðbragðstími styður lotuhraða með nokkrum aðgerðum á mínútu. Langar lífslíkur reynast mikilvægar þar sem bilun í lokum á sjálfvirkri línu stöðvar framleiðslu sem hefur áhrif á margar niðurstreymisstöðvar.
Hvert þessara forrita krefst athygli á sérstökum smáatriðum umfram grunnforskriftir. Pressustýringar þurfa vandlega stærð þrýstiloka til að vernda verkfæri. Mótunarvélar þurfa að taka á miklu hitaálagi frá stöðugum hjólreiðum. Farsímabúnaður stendur frammi fyrir höggi, titringi og öfgum hita sem ögra áreiðanleika ventla. Sjálfvirk kerfi þurfa samþættingu við forritanlega stýringar og öryggisrásir. 4WE 6 D veitir hæfan grunn en tekst aðeins þegar heildar kerfishönnunin tekur á þessum umsóknarsértæku kröfum.
Að taka ákvörðun um val
Að velja Rexroth 4WE 6 D stefnustýriventilinn byrjar á því að sannreyna að hann uppfylli grundvallarkröfur. Kerfisþrýstingur verður að vera við eða undir 350 börum, flæðiþörf ætti ekki að vera meiri en 80 lítrar á mínútu fyrir DC segullokur eða 60 lítrar á mínútu fyrir AC útgáfur, og þrýstingur afturlínunnar verður að vera undir 160 börum að meðtöldum þrýstingsstökkum.
Rafmagnsforskriftir þurfa að passa við tiltæka aflgjafa. Þó að 24 volta DC hafi orðið næstum alhliða í nútíma iðnaðarstýringum, gæti eldri búnaður þurft 110 eða 230 volta AC útgáfur. Staðfestu að spennuþol haldist innan plús eða mínus 10 prósenta einkunnarinnar til að forðast áreiðanleikavandamál í aðstöðu með lélegum orkugæðum.
Umhverfisaðstæður ráða vali á innsigli. Venjulegt nítrílgúmmí virkar frá neikvæðum 30 til jákvæðum 80 gráðum á Celsíus með jarðolíu. Háhitanotkun yfir 80 gráður þarf flúorteygjuþéttingar. Vatnsbundnir vökvar krefjast sérstakra innsiglissambönda sem standast mismunandi efnaumhverfi. Á sama hátt skaltu ganga úr skugga um að vökvavökvinn uppfylli DIN 51524 staðla eða hafðu samband við framleiðandann varðandi aðra vökva.
Hugleiðingar um uppsetningu fela í sér bæði ventlaviðmótið og segullokuna. Gakktu úr skugga um að festingarflöturinn veiti flatt þéttiplan með réttu boltatogi og O-hringa innsigli. Skipuleggðu rafleiðingu til að nýta snúnings segullokuna, staðsetja tengið þar sem raflögn er hentug og varin fyrir vélrænni skemmdum.
Ákvörðunin á milli hefðbundinna gormaútgáfu og stöðvunarútgáfu fer eftir vinnuferli og orkuframboði. Lokalokar spara orku í forritum þar sem staðsetning lokans breytist sjaldan og verður að haldast í langan tíma. Fjöðurlokar veita skýrari bilunarhami þar sem aflmissi skilar þeim í skilgreint öruggt ástand.
Fyrir forrit sem krefjast breytilegrar hraðastýringar, mjúkrar hröðunar eða stöðuviðbragðs koma 4WE 6 D takmarkanirnar í ljós. Þetta gefur til kynna hvenær á að íhuga hlutfallsloka þrátt fyrir hærri kostnað og flókið. Ákvörðunin veltur oft á því hvort forritið þarf sannarlega mótun eða hvort kveikt og slökkt stýring með réttri hringrásarhönnun nær tilætluðum árangri.
Fyrir utan lokann sjálfan veltur árangur á réttri kerfishönnun. Stærðu vökvaaflbúnaðinn til að veita nægilegt flæði við nauðsynlegan þrýsting með hæfilegri hitamyndun. Settu upp síun sem uppfyllir kröfur ISO 4406 Class 20/18/15. Hannaðu afturlínur til að lágmarka bakþrýsting við T tengið. Taktu með þrýstilokunarvörn og rétta kerfisskolun við fyrstu gangsetningu til að fjarlægja mengun samsetningar.
Niðurstaða og stefnumótandi tilmæli
Rexroth 4WE 6 D stefnustýringarventillinn er áfram iðnaðarstaðall af góðum ástæðum. Háþrýstigeta þess, staðlað viðmót og sannað áreiðanleiki gera það að góðu vali fyrir miðlungs til háþrýsti vökvakerfi sem krefjast áreiðanlegrar stefnustýringar. Alheimssamþykki NG6 uppsetningarstaðla veitir sveigjanleika í aðfangakeðjunni í gegnum marga hæfa söluaðila.
Hins vegar, árangursrík notkun krefst þess að virða takmörk lokans og viðhalda vökvaumhverfinu sem hann þarfnast. 160-bar T tengiþrýstingsmörkin eru ekki tillaga heldur hörð mörk sem veldur bilunum þegar farið er yfir það. Verkfræðingar verða að greina vandlega gangverki afturlínunnar, sérstaklega í kerfum með mörgum lokum sem deila sameiginlegum skilagreinum.
Hreinlæti vökvavökva er jafn óumsemjanlegt. Að uppfylla ISO 4406 Class 20/18/15 krefst fjárfestingar í réttri síun og áframhaldandi viðhalds. Þetta táknar stærsta líftímakostnað sem tengist lokanum og á skilið viðeigandi fjárhagsáætlun. Að spara peninga á síun skapar mun meiri kostnað vegna ótímabæra skipta um loku og óvæntan niður í miðbæ.
Að nýta sér stöðlun þýðir að viðhalda samþykktum krosstilvísunarlistum með staðfestum forskriftum. Vélrænn skiptanleiki NG6 loka milli vörumerkja veitir birgðakeðjuþol aðeins þegar staðgöngur eru tæknilega staðfestar frekar en gert er ráð fyrir. Gefðu sérstaka athygli að T-höfn þrýstingi einkunnir þegar bera saman valkosti.
Fyrir nýja vélhönnun skaltu íhuga hvort kveikt og slökkt stýring uppfylli raunverulega núverandi og framtíðarþarfir. 4WE 6 D hentar vel í notkun þar sem stefnuskipti og stöðugt flæði nægir. Þegar breytilegur hraði, slétt hreyfing eða samþætt greining verða kröfur, skilar hlutfallslokatæknin getu sem er þess virði að auka fjárfestingu.
Lokinn táknar þroskaða tækni með skýran skilning á getu og takmörkunum. Árangur kemur frá því að virða þessi mörk, viðhalda vökvaumhverfinu á réttan hátt og passa ventilgetu við notkunarkröfur. Notaður á viðeigandi hátt, 4WE 6 D stefnustýriventillinn veitir margra ára áreiðanlega þjónustu í krefjandi iðnaðarnotkun.
