Hvernig á að stilla flæðisstýringarventil: Heildarleiðbeiningar

Hefurðu einhvern tíma horft á vökvabúnaðinn þinn skyndilega hægja á sér? Eða tók eftir að þrýstingur vatnskerfisins virkaði undarlegur? Níu sinnum af hverjum tíu er sökudólgurinn flæðistýringarventill sem þarfnast smá athygli. Ef þú hefur klórað þér í hausnum og velt því fyrir þér hvernig eigi að fínstilla þessa mikilvægu hluti, þá ertu á réttum stað.

Rennslisstýringarlokar eru eins og rúmmálshnappar vökvakerfa - þeir stjórna því hversu hratt vökvi eða gas flæðir í gegnum rör. Rétt eins og að stilla hraðastilli bílsins þíns, getur það þýtt muninn á hnökralausri notkun og kostnaðarsömum bilunum að setja inn þessa ventla á réttan hátt.

Hvort sem þú ert að leysa vandamál við lokastillingar í vökvakerfum, stjórna vatnsrennsli í iðnaðarferlum eða fínstilla loftþrýstingsbúnað, þá mun þessi heildarhandbók leiða þig í gegnum allt sem þú þarft að vita um að stilla flæðisstýringarventla á öruggan og áhrifaríkan hátt.

Hvað er flæðistýringarventill?

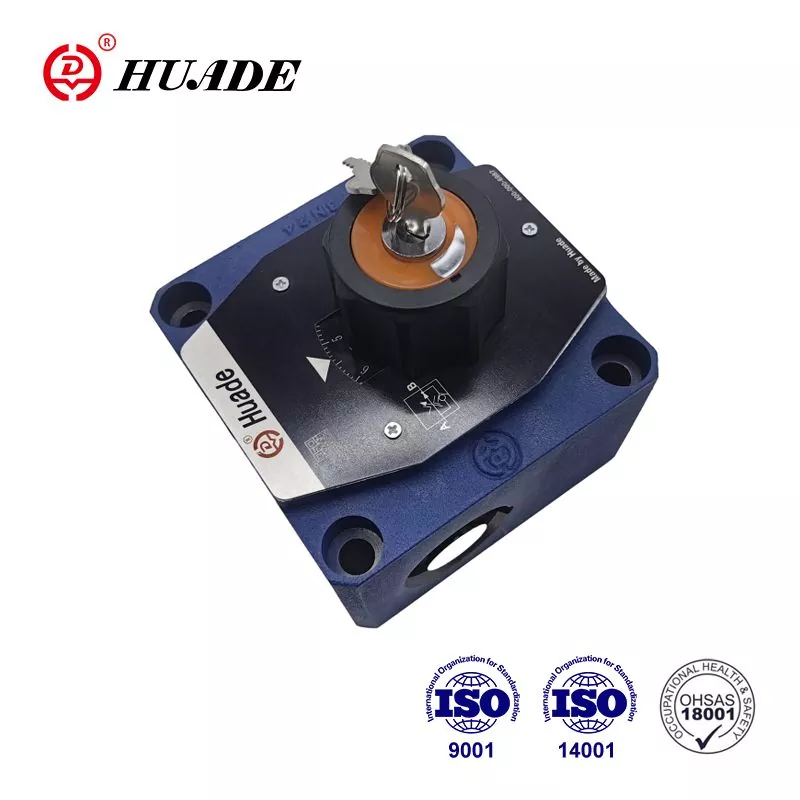

Rennslisstýringarventill er tæki sem stjórnar hversu mikill vökvi (vökvi eða gas) fer í gegnum rör eða kerfi. Hugsaðu um það eins og blöndunartæki í eldhúsinu þínu - þú getur snúið því til að hleypa meira eða minna vatni út. En flæðistýringarlokar eru miklu nákvæmari og eru notaðir í iðnaðarkerfum, vélum og búnaði.

Samkvæmt International Society of Automation (ISA) eru flæðisstýringarlokar grundvallarþættir í iðnaðarferlisstýringu, sem þjóna sem lokastýringarþættir sem stjórna vökvaflæðishraða til að viðhalda æskilegri afköstum kerfisins.^[1]

Tegundir flæðistýringarventla

Áður en við förum ofan í leiðréttingar skulum við skoða helstu tegundirnar sem þú munt lenda í:

Mögulegar orsakir: Slitnar þéttingar, skemmd ventilhús

Þetta er mikilvægur greinarmunur sem hefur áhrif á hvernig þú stillir lokann þinn:

Rannsóknir birtar í tímaritinuVélarsýnir fram á að þrýstijafnaðir flæðisstýringarlokar nota innri jöfnunarbúnað til að stilla sjálfkrafa fyrir þrýstingsbreytingar og viðhalda þannig stöðugu flæðihraða við kraftmikil hleðsluskilyrði.^[2]

Iðnaðarstaðlar og samræmi

Þegar þú stillir flæðisstýringarventla er nauðsynlegt að fylgja staðfestum iðnaðarstöðlum. Helstu staðlastofnanir sem stjórna lokahönnun og prófun eru:^[3][4]

Þessir staðlar tryggja öryggi, áreiðanleika og samhæfni milli mismunandi framleiðenda og forrita.

Verkfæri sem þú þarft

Áður en þú byrjar að stilla loka skaltu safna þessum nauðsynlegu verkfærum:

Skref fyrir skref leiðbeiningar um að stilla flæðisstýringarventla

Skref 1: Búðu þig undir aðlögun

• Slökktu á kerfinu á öruggan hátt eftir réttum verklagsreglum
• Þekkja miðflæðishraðann þinn út frá kerfislýsingum
• Athugaðu núverandi stöðu lokans og athugaðu allar núverandi stillingar
• Settu upp flæðimæli og þrýstimæla ef þeir eru ekki þegar til staðar

Skref 2: Grunnaðlögunarferli

Byrjaðu á litlum breytingum - gerðu aldrei stórar breytingar í einu.

• Snúðu stilliskrúfunni eða hnappinum hægt:
  • Réssælis (herða)= Minni flæði
  • Rangsælis (losast)= Meira flæði
• Snúðu aðeins 1/8 til 1/4 snúning í einu
• Prófaðu kerfið eftir hverja smástillingu

Skref 3: Fylgstu með og fínstilltu

• Kveiktu á kerfinu og horfðu á flæðimælismælinn
• Berðu saman það sem þú sérð við það sem þú vilt - ertu að ná markmiðinu þínu?
• Gerðu örsmáar lagfæringar eftir þörfum - þolinmæði er lykillinn hér
• Hafðu auga á þessum þrýstimælum til að vera innan öruggra marka
• Gefðu kerfinu eina mínútu til að jafna sig eftir hverja aðlögun - ekki flýta þér!

Nýlegar rannsóknir á stafrænni vökvaflæðisstýringu sýna að rétt aðlögunartími er mikilvægur - kerfi þurfa stöðugleikatímabil á milli stillinga til að ná nákvæmum flæðimælingum.^[5]

Skref 4: Læstu stillingunum þínum og skjalfestu allt

Þegar þú hefur neglt hið fullkomna flæði er kominn tími til að tryggja þá aðlögun.

• Notaðu hnetur eða klemmur til að koma í veg fyrir að stillingin reki
• Prófaðu allt við venjuleg vinnuskilyrði - ekki bara aðgerðalaus
• Skrifaðu niður stillingarnar þínar - treystu mér, þú munt þakka þér síðar

Hvað á að taka upp:

• Upphafsstaða lokans (snýr úr lokuðum)
• Lokaflæði náð
• Kerfisþrýstingur meðan á rekstri stendur
• Dagsetning leiðréttingar
• Allar óvenjulegar athuganir

Að stilla sérstakar ventlagerðir

Algeng vandamál og lausnir

Að skilja kavitation í stjórnlokum

Kavitation er eitt af eyðileggjandi fyrirbærum sem hafa áhrif á stjórnlokur. Það gerist þegar staðbundinn þrýstingur í lokanum fer niður fyrir gufuþrýsting vökvans, sem veldur því að gufubólur myndast. Þegar þessar loftbólur hrynja í kjölfarið á svæðum með hærri þrýsting, mynda þær höggbylgjur sem geta valdið alvarlegum skemmdum á innri ventlum.^[7]

Samkvæmt rannsóknum Emerson einkennist kavitation af fjórum megin neikvæðum áhrifum: háu hávaðastigi (oft yfir 110 dB), of miklum titringi, efnisskemmdum vegna hola og versnandi skilvirkni flæðisstýringar.^[8]Skemmdirnar birtast venjulega sem gróft, glöslíkt yfirborð á ventlahlutum.

Þættir sem hafa áhrif á afköst ventils

Að skilja þessa þætti mun hjálpa þér að gera betri breytingar:

• Vökvaeiginleikar:Þykkur vökvar (há seigja) flæða hægar en þunnur vökvi; hitastigsbreytingar hafa áhrif á vökvaþykkt; ætandi vökvar gætu þurft sérstakt lokaefni.
  Rannsóknir benda til þess að ventlabreytur eins og kjarnaþvermál, fjöðrstífleiki og þvermál dempunargats hafi veruleg áhrif á kraftflæði.^[12]
• Kerfishönnun:Pípustærð og skipulag hafa áhrif á þrýstingsfall; rétt ventilstærð skiptir sköpum fyrir góða stjórn; stuðningur og röðun koma í veg fyrir vélrænt álag.
• Rekstrarskilyrði:Þrýstingasveiflur hafa meiri áhrif á lokar sem ekki eru greiddar; öfgar hitastig geta skemmt ventlahluta; mengun í vökvanum getur stíflað lokagöng.

Viðhaldsráð til að ná sem bestum árangri

Regluleg viðhaldsverkefni:

• Pata pata ranei nga waha vers ranei
• Athugaðu hvort leka sé í venjulegum skoðunum
• Að skilja þessa þætti mun hjálpa þér að gera betri breytingar:
• Skiptu um síur til að halda vökvanum hreinum
• Stilltu smám saman þar til þú nærð æskilegu flæði

Merki að lokinn þinn þarfnast athygli:

• Erfiðleikar við að gera breytingar
• Ósamræmi rennsli
• Óvenjuleg hljóð við notkun
• Sjáanlegur leki eða tæring
• Óröng kerfishegðun

Real-World umsóknarsviðsmyndir

Niðurstaða

Að stilla flæðistýringarloka rétt er kunnátta sem batnar með æfingu. Byrjaðu með litlum lagfæringum, settu öryggi í forgang og flýttu þér ekki fyrir ferlinu. Mundu að hvert kerfi er öðruvísi, svo það sem virkar fyrir eitt forrit gæti þurft að breyta fyrir annað.

Lykillinn að velgengni er að skilja tiltekna ventlagerð þína, fylgja réttum öryggisaðferðum og iðnaðarstöðlum og gera smám saman aðlögun á meðan eftirlit er með frammistöðu kerfisins. Með þolinmæði og athygli á smáatriðum muntu geta hámarkað afköst kerfisins þíns og lengt endingu búnaðarins.

Hafðu þessa handbók við höndina til viðmiðunar og ekki hika við að skoða handbók kerfisins þíns eða hafa samband við fagmann þegar þú ert ekki viss um hvaða aðferð sem er. Rétt ventlastilling er fjárfesting í áreiðanleika og skilvirkni kerfisins.
