Í heimi iðnaðar sjálfvirkni og Vökvastýringarkerfi, nákvæmni er í fyrirrúmi. Hvort sem þú ert að stjórna Vökvakerfi í framleiðslubúnaði, stjórna kælivökva í vinnsluaðgerðir, eða stjórna vökvaflutningi í efnavinnslu Plöntur, hæfileikinn til að stjórna rennslishraða nákvæmlega getur skipt máli milli ákjósanlegrar afkösts og kostnaðarsömrar óhagkvæmni. Þetta er þar sem hlutfallslega Rennslisstýringarlokar skína sem ómissandi íhlutir í nútíma vökvastjórnun Kerfi.
Hvað er aHlutfallslega flæðisstjórnun Loki?

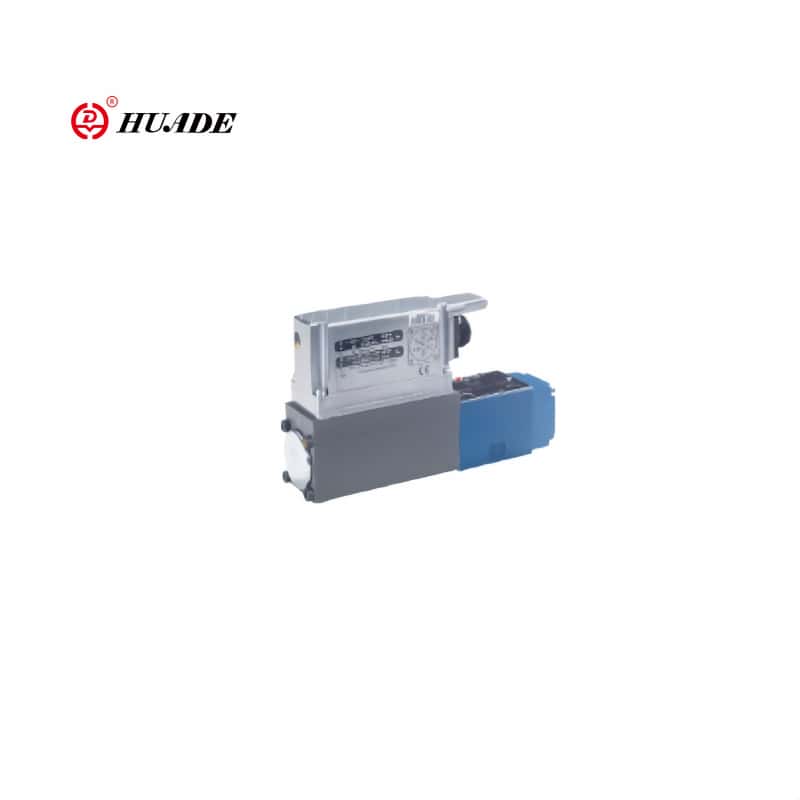

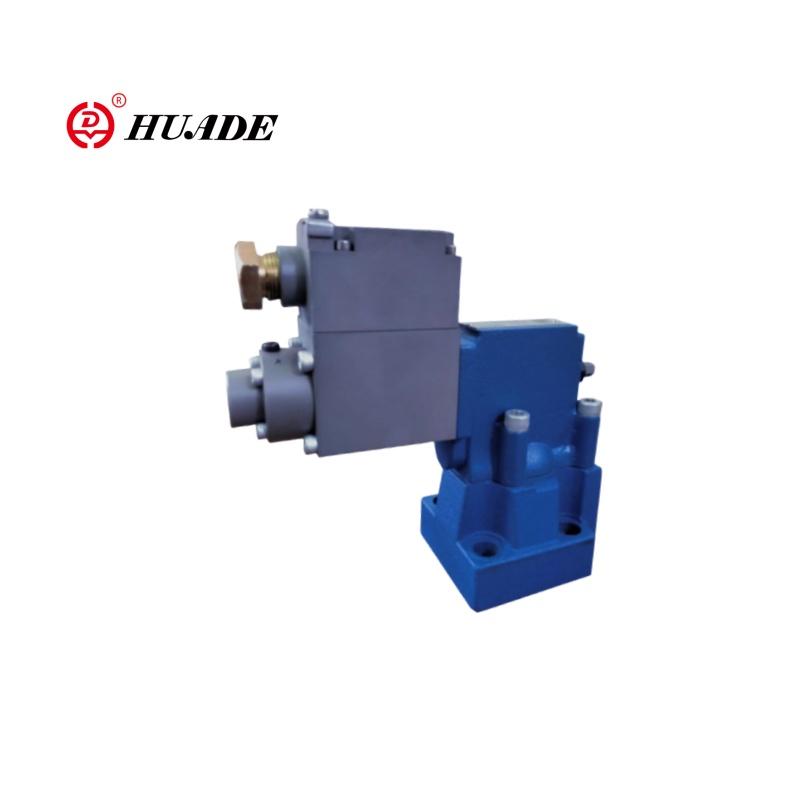

Hlutfallsflæðisstýringarventill er Háþróaður vökvastýringartæki sem veitir nákvæma, breytilega flæðisreglugerð Byggt á rafmagns inntaksmerkjum. Ólíkt hefðbundnum loki sem einfaldlega eru Opnir eða lokaðir, hlutfallslegir flæðisstýringarlokar bjóða upp stjórn á rennslishraða. Þessir lokar bregðast hlutfallslega við rafmagns Inntaksmerki, venjulega á bilinu 0-10V DC eða 4-20mA, sem gerir kleift að nákvæmar Rennslisaðlögun yfir allt starfssvið þeirra.
Grundvallarreglan að baki þessum lokar felur í sér að breyta rafmerkjum í vélrænni hreyfingu í gegnum háþróuð stjórnunarkerfi. Eftir því sem rafmagnsinntakið breytist, þá er lokinn innri íhlutir aðlagast í samræmi við það og breyta flæðisleiðinni til að ná óskað rennslishraði. Þetta hlutfallslegt samband milli inntaksmerkja og flæðis framleiðsla gerir þessa lokana tilvalna fyrir forrit sem krefjast nákvæmrar flæðisstýringar og svörun kerfisins.
Hvernig hlutfallslegir flæðisstýringarlokar Vinna
Rekstur hlutfallsflæðis stjórnventill miðast við getu sína til að þýða rafmagnsmerki yfir í Nákvæmar vélrænar aðlögun. Í hjarta flestra hlutfallslegra lokana liggur a Hlutfallsleg segulloka eða servó mótor sem bregst við rafmagns inntaksmerkjum. Þegar stjórnkerfið sendir ákveðna spennu eða straummerki til loki, segulloka býr til samsvarandi kraft sem færir lokann innri hluti.
Lykilþættirnir fela í sér loki líkamann, sem hýsir flæðisstíginn og stjórnunarhlutann, venjulega spól, poppet, eða nál sem stjórnar opnunarstærðinni. Eins og rafmagnsmerkið er mismunandi, Stjórnþáttur færist yfir í mismunandi stöður, skapar stærra eða minni flæði slóðir. Þessi hreyfing er nákvæmlega kvarðuð þannig að rennslishraðinn breytist hlutfallslega að inntaksmerkinu.
Háþróaðir hlutfallslegir flæðisstýringarlokar fella endurgjöf til að tryggja nákvæmni. Staða skynjarar skjá raunveruleg loki staða og berðu það saman við viðkomandi stöðu byggð á Inntaksmerki. Ef misræmi kemur upp aðlagast stjórnkerfið sjálfkrafa Til að viðhalda réttum rennslishraða, veita framúrskarandi nákvæmni og endurtekningarhæfni.
Lykilbætur og kostir
Hlutfallsflæðisstýringarlokar bjóða upp á Fjölmargir kostir umfram hefðbundnar aðferðir við flæðisstjórnun. Það mikilvægasta Ávinningur er nákvæmni þeirra og endurtekningarhæfni. Þessir lokar geta haldið flæði hlutfall innan þéttrar vikmörk, oft ná nákvæmni ± 1% eða Betri. Þessi nákvæmni þýðir beint í bætt stjórnun ferla, minni úrgangur og aukin vörugæði.
Orkunýtni táknar annan meirihluta Kostir. Með því að veita aðeins nauðsynlegan rennslishraða á hverjum tíma, Hlutfallslegir lokar hjálpa til við að hámarka orkunotkun í öllu kerfinu. Þessi skilvirkni er sérstaklega dýrmæt í vökvakerfum þar sem dæluorka táknar verulegan rekstrarkostnað.
Sveigjanleiki hlutfallsflæðis Stjórnunarlokar gera þá henta fyrir fjölbreytt úrval af forritum. Þeir geta meðhöndla ýmsar vökvategundir, þar með talið vökvaolíur, vatn, þjappað loft, og margar efnalausnir. Geta þeirra til að veita slétta, stiglausa stjórn útrýma veiðum og hjólreiðum sem oft eru tengd hefðbundinni stjórn aðferðir.
Viðbragðstími er annar mikilvægur Kostir. Nútíma hlutfallsleg flæðisstýringarlokar geta stillt rennslishraða í millisekúndur, sem gerir þær tilvalnar fyrir kraftmikla forrit þar sem skjót viðbrögð er nauðsynlegur. Þessi fljótleg viðbragðsgeta gerir kleift að auka stöðugleika kerfisins og bætt heildarárangur.
Algengar umsóknir milli atvinnugreina
Framleiðsluiðnaður treysta mikið á Hlutfallslega flæðisstýringarlokar fyrir nákvæmni aðgerðir. Í CNC vinnslu, þessir lokar stjórna kælivökva til að viðhalda hámarks skurðarhita og lengja verkfæralíf. Innspýtingarmótunarferli nota hlutfallslega lokana til Stjórna vökvaþrýstingi og rennslishraða, tryggðu stöðuga gæði hluta og draga úr hringrásartímum.
Bifreiðageirinn starfar hlutfallsleg flæðisstýringarlokar í ýmsum forritum, frá því að stjórna Vökvakerfi í framleiðslubúnaði til að stjórna eldsneytisgjöf í prófunaraðstaða. Þessir lokar hjálpa til við að viðhalda nákvæmum skilyrðum sem nauðsynleg eru Fyrir gæði bílaframleiðslu.
Efnafræðileg vinnslustöðvar nota Hlutfallsleg rennslisstýringarlokar fyrir nákvæma efnafræðilega skömmtun og blöndun starfsemi. Getu til að stjórna rennslishraða nákvæmlega tryggir rétt efni Hlutföll, bæta gæði vöru en viðhalda öryggisstaðlum.
HVAC kerfi fella í auknum mæli Hlutfallslega flæðisstýringarlokar fyrir stjórnunarstýringu og orkuhagræðingu. Þessir lokar geta breytt kældu vatni eða heitu vatni flæði til einstaka svæða Byggt á eftirspurn, bætir verulega orkunýtni og farþega þægindi.
Valviðmið og sjónarmið
Val á réttu hlutfallslegu flæði Eftirlitsventill krefst vandaðrar skoðunar á nokkrum þáttum. Rennslishraði Kröfur tákna aðalatriðið þar sem lokar verða að vera stórir viðeigandi fyrir lágmarks- og hámarksrennsliskröfur umsóknarinnar. Undirstærðir lokar geta ekki veitt fullnægjandi flæði en stórir lokar geta skortir Nákvæmni við lágt rennslishraða.
Rekstrarþrýstingur og hitastig Verður að passa við kröfur umsóknarinnar. Hlutfallslegir lokar eru fáanlegir í Ýmsar þrýstingsáritanir, frá lágþrýstingsforritum undir 100 psi til Háþrýstingskerfi yfir 5000 psi. Samhæfni hitastigs tryggir Áreiðanleg rekstur yfir áætlaðan rekstrarsvið.
Vökvasamhæfi skiptir sköpum fyrir loki langlífi og frammistaða. Lokiefnin verða að vera samhæf við Vinnuvökvi til að koma í veg fyrir tæringu, niðurbrot eða mengun. Þetta Íhugun felur bæði í sér líkamsefni og innri þéttingu íhlutir.
Samhæfni stjórnunar merkja tryggir rétt Sameining við núverandi stjórnkerfi. Hvort kerfið notar spennu merki, núverandi merki eða stafrænar samskiptareglur, lokinn verður að vera Samhæft við fyrirliggjandi stjórnframleiðslu.
Uppsetning og viðhald best Æfingar
Rétt uppsetning er nauðsynleg fyrir Ákjósanleg hlutfallsleg rennslisstýringarventill. Lokinn ætti að vera sett upp í rétta flæðisstefnu, eins og gefið er til kynna með flæðisörvum á loki líkami. Fullnægjandi bein pípa keyrir fyrir og eftir lokann hjálpa til við að tryggja Stöðugt rennslisskilyrði og nákvæm stjórn.
Rafmagnstengingar verða að vera öruggar og rétt varið til að koma í veg fyrir truflanir á stjórnmerkjunum. Að nota Viðeigandi snúrutegundir og fylgja ráðleggingum framleiðenda fyrir vír Leiðbeiningar hjálpa til við að viðhalda heilleika merkja og svörun lokans.
Reglulegt viðhald lengir lífslíf og Heldur frammistöðu. Þetta felur í sér reglubundna skoðun á rafmagni Tengingar, hreinsun loki íhluta og sannprófun stjórnunarmerkja Nákvæmni. Margir nútíma hlutfallslegir lokar fela í sér greiningargetu sem geta gert rekstraraðilum viðvart um hugsanleg mál áður en þau hafa áhrif á afköst kerfisins.
