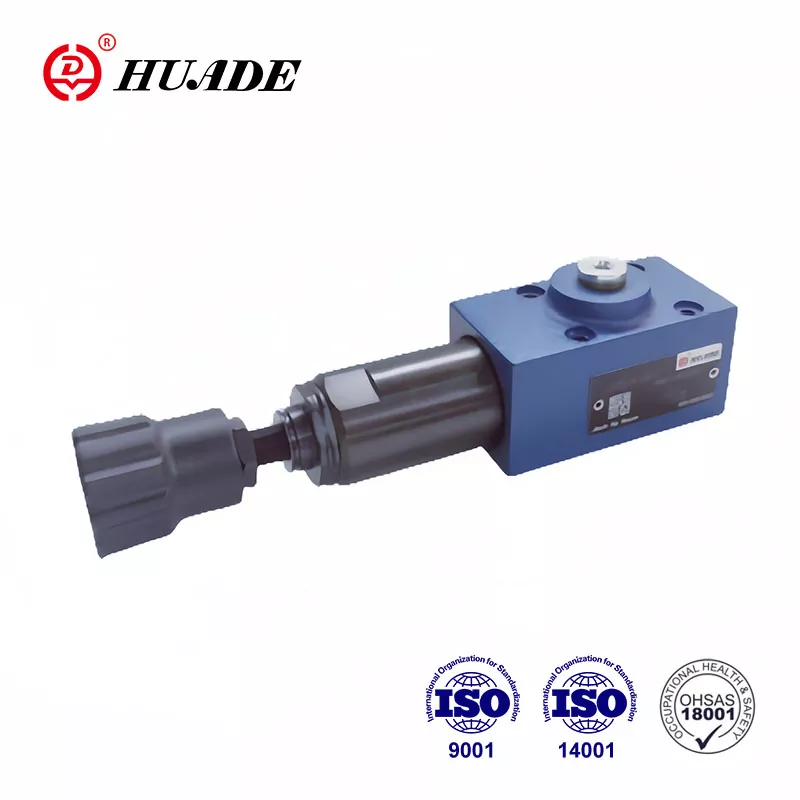

Lokað gerð DZ 6 DP er bein starfrækt þrýstingsröð. Með tveimur langtíma og ítarlegri samvinnu við Rexroth geta Huade® vökvaþrýstingsventlar passað við Rexroth í afköstum. Hægt er að nota þennan þrýstiþrýstingsventil mikið í vökvakerfi lyfti og flutningavélar, byggingarvélar, iðnaðarbifreiðar, vélarverkfæri, skip, málmvinnslu og annan búnað.
|
Tæknileg gögn |
|
|
Inntakþrýstingur, Port P, B (x） (MPA) |
allt að 31,5 |
|
Útrásarþrýstingur, höfn A (MPA) |
til 21.0 |
|
Bakþrýstingur, höfn T (MPA) |
til 16.0 |
|
Max.Permisible Flow (L/Min) |
til 60 |
|
Vökvi |
Steinefnaolía (fyrir NBR innsigli), eða fosfatester (fyrir FPM innsigli) |
|
Seigju svið (mm ²/s) |
10 ~ 800 |
|
Vökvishitastig (℃) |
-30 upp í +80 |
|
Vökvahreinsun (UM) |
Hreinsun vökva Hámarks leyfileg mengun vökvans til NAS 1638 flokks 9 |
|
Max.flow (l/mín. |
allt að 60 |
Eiginleikar:
▶ fyrir festingu undirplata
▶ 5 Þrýstingsstig
▶ 4 Aðlögun þátta:
. Snúningshnappur
. Höfuðskrúfa með sexhyrningi og hlífðarhettu,
Læsanleg snúningshnappur með stærðargráðu
Snúningshnappur með stærðargráðu
▶ Athugaðu loki, valfrjálst
▶ Festingarmynstur við DIN 24 340, Form A, ISO 4401 og CETOP - RP 121h
Umsókn:
Þrýstingsröð loki DZ 6 DP er notaður við þrýstingsháð tengingu annars kerfis.
Stilling röðarþrýstingsins er í gegnum aðlögunarþáttinn (4).
Vorið (3) heldur stjórnunarspólunni (2) í hlutlausu stöðu, lokinn er lokaður. Þrýstingurinn í rás P er til staðar á spólu yfirborði stjórnunarspólunnar (2) gegnt vorinu (3) um stjórnlínuna (6).
Ef þrýstingur í rás P nær stillt gildi vorsins (3) er stjórnunarspólan (2) færð til vinstri og tengingin P við A opnuð. Kerfið við rás A er tengt án þess að þrýsting lækkar falli í rás P.
Stjórnmerkið er upprunnið innra með stjórnlínunni (6) frá rás P eða utan í gegnum höfn B (x).
Það fer eftir notkun lokans og lekaolíurennslið er utanaðkomandi í gegnum höfn T (Y) eða innra með A.
Uppbygging DZ 6 dp 1 -50b
Tákn af DZ 6 DP-10B
