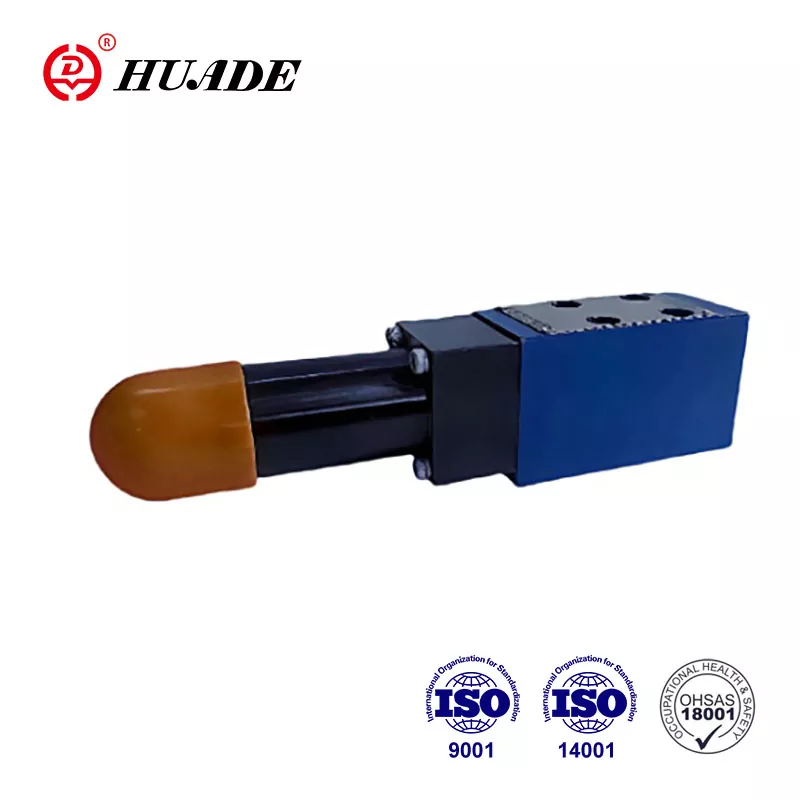

Þrýstinguröðunarventill DZ 5 DP er notaður til að beina olíu í annað kerfi við stilltan þrýsting.
Vegna kynningar á háþróaðri tækni Rexroth eru Huade® vökvalokar samhæfðir Rexroth hvað varðar frammistöðu og gæði. Verðið er sanngjarnara. Verksmiðjan hefur háþróaðan framleiðslubúnað og ströng prófunarkerfi frá öllum heimshornum til að tryggja yfirburða frammistöðu vörunnar.
|
Tæknigögn |
|
|
Inntaksþrýstingur, port P, B (X） (MPa) |
allt að 210; án afturloka allt að 31,5 |
|
Úttaksþrýstingur, port A (MPa) |
til 31.5 |
|
Bakþrýstingur, port T (MPa) |
í 6,0 |
|
Hámarks leyfilegt rennsli (L/mín.) |
til 30 |
|
Vökvar |
Jarðolía (fyrir NBR innsigli), eða fosfat ester (fyrir FPM innsigli) |
|
Seigjusvið (mm²/s) |
10~800 |
|
Vökvahitasvið (℃) |
-30 upp í +80 |
|
Vökvahreinleiki (um) |
Hreinleiki vökva Hámarks leyfileg mengunarstig vökvans í NAS 1638 Class 9 |
Eiginleikar:
▶ Til að festa undirplötu
▶ Framflansfesting
▶ 5 þrýstingssvið
▶ 4 mismunandi stillingarþættir
. Snúningshnappur
. Ermi með sexhyrningi og hlífðarhettu
. Læsanleg snúningshnappur með kvarða
. Snúningshnappur með kvarða
▶ Valfrjáls bakloki
▶ Festamynstur samkvæmt DIN 24 340, form C fyrir undirplötur
Umsókn:
Þessi DZ 5 DP þrýstingsröð loki er hægt að nota mikið í vökvakerfi lyfti- og flutningavéla, byggingarvéla, iðnaðarbíla, véla, skipa, málmvinnslu og annarra tækja.
1. Hluti og tákn þrýstingsröðunarventils DZ 5 DP
Lokar af gerðinni DZ 5 DP eru beinstýrðir raðlokar. Lokar af þessari gerð samanstanda í grundvallaratriðum af húsinu (1), stjórnsnúnu (2), gormum (3) og þrýstistillingareiningu (4), og að auki afturloka (5) ef þörf krefur.
Þrýstingurinn sem lokinn fer í gegnum olíu er stilltur á þrýstistillingareininguna (4). Fjaðrarnir (3) halda stýrisnúningnum (2) í upphafsstöðu og lokinn er áfram lokaður. Þrýstingurinn í port P berst í gegnum borun (6) og þota (7) á vinnusvæði keflunnar á gagnstæðan enda við stýrifjöðrurnar (3).
Þegar þrýstingur í port P nær uppsettu gildi hreyfist spólan á móti fjöðrinum til að tengja port P við port A.
Merkið fyrir þetta berst innra með borun (6) frá höfn P.
Olía fer nú í kerfið sem er tengt við port A en þrýstingurinn í port P fellur ekki.
Einnig má gefa stýriolíuna að utan um port B(X).
Það fer eftir beitingu lokans, stýriolíuskilin geta verið utan við tengi T(Y) eða innvortis.
Til þess að leyfa frjálst bakflæði olíunnar frá höfn A að höfn P, má afturloki (5) fylgja með ef þörf krefur.
uppbygging DZ5DP-3-10B
Tákn fyrir DZ 5 DP-10B
