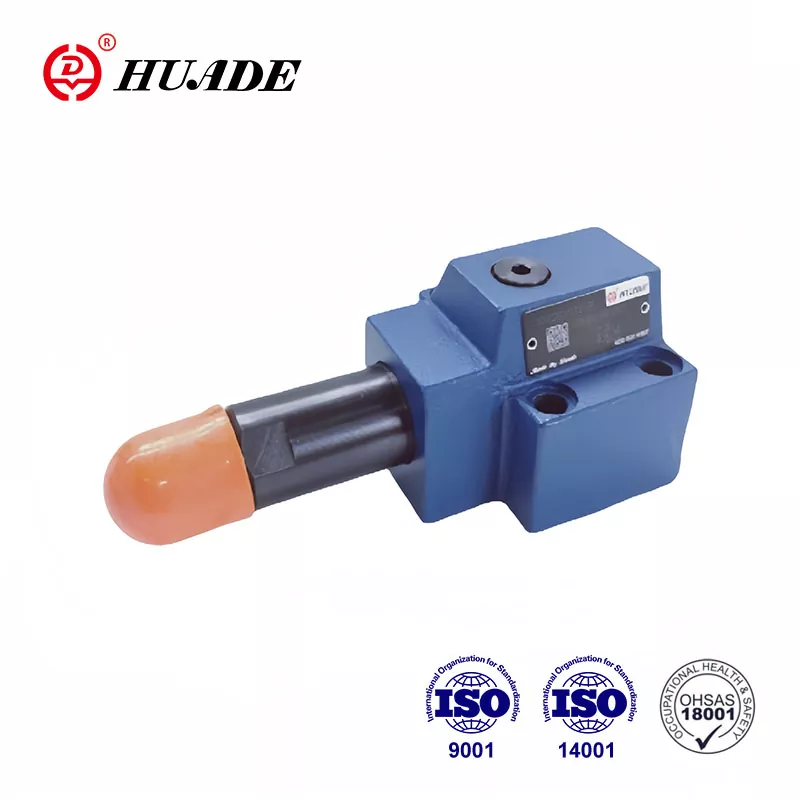

Þrýstingsröð loki DZ 10 dp

Þrýstingsröðunarloki gerð DZ 10 dp er beinn rekinn þrýstipressaröð. Það er notað við þrýstingsháð raðgreiningu á öðru kerfi. Það er mjög selt í Kína og í erlendum löndum með hágæða og lægra verð. Huade® þrýstipressurventill er að fullu í samræmi við alþjóðlega staðla í vökvaiðnaðinum. Með því að kynna háþróaða Rexroth tækni eru Huade® vökvalokar samhæfðir við Rexroth í afköstum.

Vörubreytu þrýstingsröðarventils DZ 10 dp

Vörueiginleiki og beiting þrýstipallsventils DZ 10 dp

Eiginleikar:

▶ fyrir festingu undirplata

▶ 4 þrýstingseinkunn

▶ 4 Aðlögunarþættir:

. Snúningshnappur

. Ermi með sexhyrningi og hlífðarhettu

. Læsanleg snúningshnappur með stærðargráðu

. Snúningshnappur með stærðargráðu

▶ Með tengingu við þrýstimæli

▶ Athugaðu loki, valfrjálst

▶ Festingarmynstur við DIN 24 340, Form D, ISO 5781 og CETOP - RP 121h

Umsókn:

Þessa þrýstiþrýstingsventil DZ 10 DP er hægt að nota mikið í vökvakerfi lyfti og flutningsvélar, byggingarvélar, iðnaðarbifreiðar, vélarverkfæri, skip, málmvinnslu og annan búnað.

Hluti og tákn þrýstingsröðarventils DZ 10 dp

Röðunarþrýstingurinn er stilltur með aðlögunarþáttnum (1).

Þjöppunin (2) heldur stjórnunarspólunni (3) í upphafsstöðu, lokinn er lokaður. Þrýstingurinn í höfn A er til staðar á stimpla svæði stjórnunarspólunnar (3) gegnt þjöppuninni (2) um stjórnlínuna (4). Þegar þrýstingurinn nær gildinu sem er stillt á þjöppunarfjöðru (2) er stjórnunarspólan (3) færð og opnar tenginguna A við B. Kerfið sem er tengt við höfn B er raðgreint án þess að þrýstingur í rás A fellur.

Stjórnmerkið er fengið með stjórnlínunni (4) frá höfn A eða utan með tengingu X.

Það fer eftir loki notkun og hægt er að fara í frárennslisolíu leka utan með tengingu y eða innra með B.

Uppbygging DZ 10 dp 1 -40b

Tákn af DZ 10 DP-10B
