Vökvakerfi knýja allt frá byggingartækjum til verksmiðjuvéla. Í hjarta þessara kerfa eru flæðisstýringarlokar - litlir en öflugir íhlutir sem stjórna því hversu hratt vökvavökvi fer í gegnum kerfið. Hugsaðu um þá sem umferðarstjóra vökvaheimsins.
En hverjar eru þessar lokar nákvæmlega og hvers vegna eru til svona margar mismunandi gerðir? Við skulum brjóta það niður á einfaldan hátt.
Hvað gera vökvaflæðisstýringarlokar í raun og veru?
Ímyndaðu þér að þú sért að vökva garðinn þinn með slöngu. Þegar þú kreistir stútinn kemur minna vatn út og úðarinn þinn hreyfist hægar. Þegar þú opnar það flæðir meira vatn og allt hreyfist hraðar. Vökvaflæðisstýringarlokar virka á sama hátt - þeir stjórna því hversu mikill vökvi flæðir í gegnum kerfið, sem stjórnar hversu hratt vökvahólkar og mótorar hreyfast.
Þessir lokar eru mikilvægir vegna þess að þeir:
• Stjórna hraða vökvabúnaðar
• Koma í veg fyrir skyndilegar, rykkaðar hreyfingar sem gætu brotið hluti
• Sparaðu orku með því að nota bara rétt magn af vökva
• Haltu stjórnendum öruggum með því að tryggja hnökralausa notkun
Helstu gerðir vökvaflæðisstýringarventla
1. Ógreiddir flæðisstýringarventlar
Hvað þeir eru:Þetta eru einfaldasta gerðin - í grundvallaratriðum stillanlegar takmarkanir í vökvalínunni.
Hvernig þeir virka:Þeir hafa lítið op (kallað op) sem þú getur gert stærri eða minni. Meiri opnun þýðir meira flæði. Það er eins og að stilla opið á garðslöngustútnum þínum.
Tegundir innihalda:
• Nálarlokar- Notaðu oddhvassa nál til að stjórna nákvæmlega litlu opi
• Inngjöfarventlar- Hafa mismunandi lögun (kúlur, ermar) til að stilla flæði
• Innbyggðar lokar- Litlar, fyrirferðarlítil lokar sem passa beint í vökvasleiðsluna
Góðir punktar:
- Einfalt og ódýrt
- Auðvelt að setja upp og laga
- Fullkomið fyrir grunnstörf
Ekki svo gott:
- Flæði breytist þegar þrýstingur breytist
- Ekki mjög nákvæm
- Virkar ekki vel þegar álag breytist stöðugt
Best notað fyrir:Einföld forrit þar sem þrýstingur helst nokkuð stöðugur, eins og smurkerfi eða grunnkælirásir.
2. Þrýstijafnaðir flæðistýringarventlar
Hvað þeir eru:Snjallir lokar sem stilla sjálfkrafa til að halda flæði stöðugu jafnvel þegar þrýstingur breytist.
Hvernig þeir virka:Þær eru með innbyggðum „compensator“ sem skynjar þrýstingsbreytingar og stillir opið sjálfkrafa. Þetta er eins og að vera með sjálfvirkt blöndunartæki sem gefur þér alltaf sama vatnsrennslið, sama hvað er að gerast annars staðar í byggingunni.
Tvær megingerðir:
• Takmarkandi (tvíhliða)- Stýrir öllu flæði sem fer í búnaðinn
• Hjáleið (þríátta)- Sendir aukaflæði til baka í tankinn til að halda réttu magni í búnaðinn
Góðir punktar:
- Flæði helst stöðugt jafnvel þegar álag breytist
- Mjög nákvæm (nákvæm innan 3-5%)
- Frábært fyrir erfiða vinnu
Ekki svo gott:
- Flóknari og dýrari
- Stærri og þarfnast meira viðhalds
Best notað fyrir:Nákvæm vinna eins og vélfærafræði, kranar og vélar þar sem þú þarft nákvæma hraðastýringu.
3. Stýrisstýringarventlar
Hvað þeir eru:Þessir lokar stjórna í hvaða átt vökvinn flæðir, ekki bara hversu mikið.
Hvernig þeir virka:Þeir eru eins og járnbrautarrofar sem beina vökva niður mismunandi leiðir. Þó að aðalstarf þeirra sé ekki flæðistýring, hafa þau áhrif á flæði með því að opna og loka mismunandi leiðum.
Helstu tegundir:
• Spóluventlar- Notaðu rennistykki til að beina flæði í gegnum margar hafnir
• Kúlulokar- Snúðu kúlu með holum til að opna eða loka flæðisleiðum
• Fiðrildalokar- Notaðu snúningsdisk til að kveikja/slökkva fljótt
Góðir punktar:
- Mjög fjölhæfur fyrir flókin kerfi
- Kúluventlar þétta mjög vel
- Fiðrildalokar vinna hratt og eru léttir
Ekki svo gott:
- Ekki frábært fyrir nákvæma flæðistýringu
- Kúlu- og fiðrildalokar eru ekki góðir fyrir fínstillingar
Best notað fyrir:Kerfi með mörgum strokkum, háþrýstilokunarforritum og stórum leiðslukerfi.

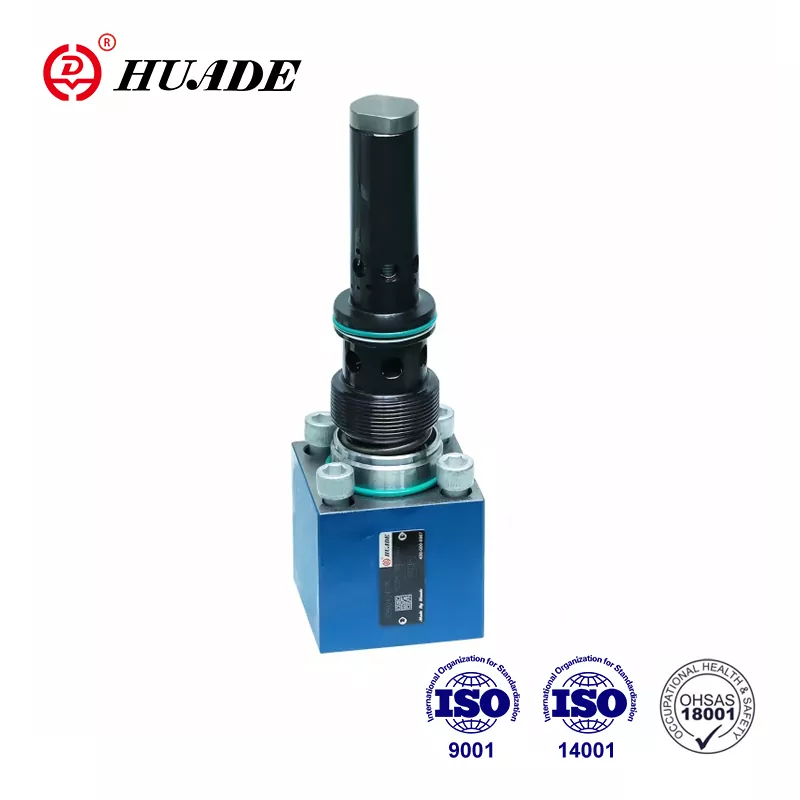

4. Sérhæfðir flæðistýringarventlar
Hvað þeir eru:Lokar hannaðir fyrir ákveðin störf.
Tegundir innihalda:
• Athugaðu lokar- Látið vökva aðeins flæða í eina átt (eins og einstefnuhurð)
• Rennslisskiptalokar- Skiptu flæði til að láta marga strokka hreyfast á sama hraða
• Forgangslokar- Gakktu úr skugga um að mikilvægar hringrásir fái vökva fyrst
Hvernig þeir virka:Hver tegund hefur sína sérstöku hönnun. Athugunarlokar nota gorma og kúlur til að hindra andstæða flæði. Flæðiskilarar nota gír eða sérstakar spólur til að skipta flæði jafnt.
Góðir punktar:
- Fullkomið fyrir sérstök störf þeirra
- Afturlokar eru einfaldir og áreiðanlegir
- Flæðiskilarar gefa nákvæma samstillingu
Ekki svo gott:
- Aðeins gott í einum ákveðnum tilgangi
- Gæti þurft sérstaka uppsetningu eða kvörðun
Best notað fyrir:Koma í veg fyrir bakflæði, samstilla marga strokka og tryggja að mikilvæg kerfi fái forgang.
5. Hlutfalls- og servóventlar
Hvað þeir eru:Hátækni lokar stjórnað af tölvum eða rafrænum merkjum.
Hvernig þeir virka:Í stað handvirkrar stillingar bregðast þessir lokar við rafboðum. Hugsaðu um þá eins og inngjöfina í nútímabíl - því meira sem þú ýtir á pedalinn, því meira flæðir eldsneyti.
Tvær gerðir:
• Hlutfallslokar- Stilltu flæði út frá rafboðum
• Servó lokar- Ofurnákvæmar lokar með endurgjöfarkerfi fyrir fullkomna stjórn
Góðir punktar:
- Einstaklega nákvæmur
- Getur breyst fljótt
- Fullkomið fyrir sjálfvirk kerfi
Ekki svo gott:
- Mjög dýrt
- Flókið að setja upp og viðhalda
- Þarftu mjög hreinan vökva (óhreinindi geta auðveldlega skemmt þau)
Best notað fyrir:Mikil nákvæmni eins og sprautumótunarvélar, geimferðabúnaður og prófunarkerfi.
6. Snjallir og stafrænir lokar
Hvað þeir eru:Nýjasta tækni - lokar með innbyggðum skynjurum og tölvustýringu.
Tvær gerðir:
• Snjallir lokar- Hafa skynjara sem fylgjast með þrýstingi, hitastigi og flæði, auk nettengingar
• Stafrænar lokar- Notaðu marga kveikja/slökkva lokar sem vinna saman til að búa til nákvæma flæðisstýringu
Hvernig þeir virka:Snjalllokar nota gervigreind til að stilla sjálfkrafa og geta sent gögn í símann þinn eða tölvu. Stafrænir lokar sameina marga einfalda kveikja/slökkva lokar til að virka eins og einn nákvæmur loki.
Góðir punktar:
- Geta greint eigin vandamál
- Mjög áreiðanlegt og skilvirkt
- Hægt að fjarstýra
Ekki svo gott:
- Mjög dýrt til að byrja með
- Þarftu tölvukerfi til að virka rétt
Best notað fyrir:Nútíma verksmiðjur, sjálfvirkar framleiðslulínur og kerfi þar sem þú vilt fylgjast með öllu úr fjarlægð.
7. Hylkislokar
Hvað þeir eru:Modular lokar sem skrúfa í sérstakar blokkir sem kallast margvísar.
Hvernig þeir virka:Í stað þess að tengja lokar með rörum passa þessir lokar inn í boraðar blokkir. Þetta er eins og að byggja með LEGO kubbum í stað þess að tengja einstaka hluti með rörum.
Góðir punktar:
- Mjög nettur - sparar pláss
- Færri tengingar þýða færri leka
- Getur búið til flókin stjórnkerfi í litlum rýmum
Ekki svo gott:
- Þarftu sérhannaða margföldu kubba
- Hærri upphafsuppsetningarkostnaður
Best notað fyrir:Byggingatæki, samsettar verksmiðjuvélar og sjókerfi þar sem pláss er takmarkað.
Hvernig á að velja rétta lokann
Að velja rétta lokann fer eftir nokkrum þáttum:
Flæðisþarfir þínar:Hversu mikinn vökva þarftu til að hreyfa þig? Litlir nálarlokar vinna fyrir lítið flæði, á meðan stórir fiðrildalokar höndla gríðarlegt magn.
Þrýstikröfur:Gakktu úr skugga um að lokinn þinn þoli þrýsting kerfisins. Flest vökvakerfi keyra á bilinu 200-700 bör (um 3000-10000 PSI).
Hversu nákvæmur þarftu að vera?Einföld störf geta notað grunnlokar sem ekki eru greiddar. Nákvæm vinna þarf þrýstijafnaða eða servóventla.
Fjárhagsáætlun þín:Grunnlokar kosta minna en eru ekki eins nákvæmir. Hátæknilokar kosta meira en gefa betri afköst.
Laus pláss:Þröng rými gætu þurft skothylkisloka eða þétta innbyggða loka.
Viðhald:Íhugaðu hversu oft þú vilt þjónusta lokana. Stafrænar lokar þurfa minna viðhald en kosta meira fyrirfram.
Ábendingar um uppsetningu
Meter-In vs Meter-Out:Hægt er að setja upp flæðisstýringarventla til að stjórna vökva sem fer inn í strokk (mælir inn) eða kemur út (mælir út). Mælirútur er yfirleitt betri vegna þess að hann kemur í veg fyrir að álagið hlaupi í burtu.
Síun:Settu alltaf upp síur fyrir lokana þína. Óhreinn vökvi er númer eitt af vökvalokum.
Hjáveitulokar:Settu upp hjáveituloka svo þú getir þjónustað flæðistýringarlokana þína án þess að slökkva á öllu kerfinu.
Algengar umsóknir
Mismunandi lokar virka best við mismunandi aðstæður:
The Bottom Line
Vökvaflæðisstýringarlokar gætu virst flóknir, en þeir vinna allir sömu grunnvinnuna - stjórna því hversu hratt hlutirnir ganga í vökvakerfinu þínu. Lykillinn er að passa rétta ventlagerðina við sérstakar þarfir þínar.
Byrjaðu á þessum spurningum:
- Hversu nákvæm þarf ég að vera?
- Hvert er kostnaðarhámarkið mitt?
- Hversu mikið pláss hef ég?
- Þarf ég fjarstýringu eða eftirlit?
Einföld forrit geta oft notað einfaldar, ódýrar lokar. Flókin eða nákvæm vinna gæti réttlætt aukakostnaðinn við háþróaða loka.
Mundu að ódýrasti lokinn er ekki alltaf besti kosturinn ef hann gerir verkið ekki rétt. En þú þarft heldur ekki að kaupa dýrustu ventilinn ef einfaldur mun virka bara vel.
Lykillinn er að skilja þarfir kerfisins þíns og passa þær við rétta ventlatækni. Ef þú ert í vafa skaltu ráðfæra þig við vökvasérfræðing sem getur hjálpað þér að velja besta valið fyrir sérstaka notkun þína.
Hvort sem þú ert að smíða einfalda vökvapressu eða flókna sjálfvirka verksmiðjulínu, þá er til flæðisstýringarventill sem er fullkominn fyrir þitt starf. Galdurinn er að vita hvern á að velja.
