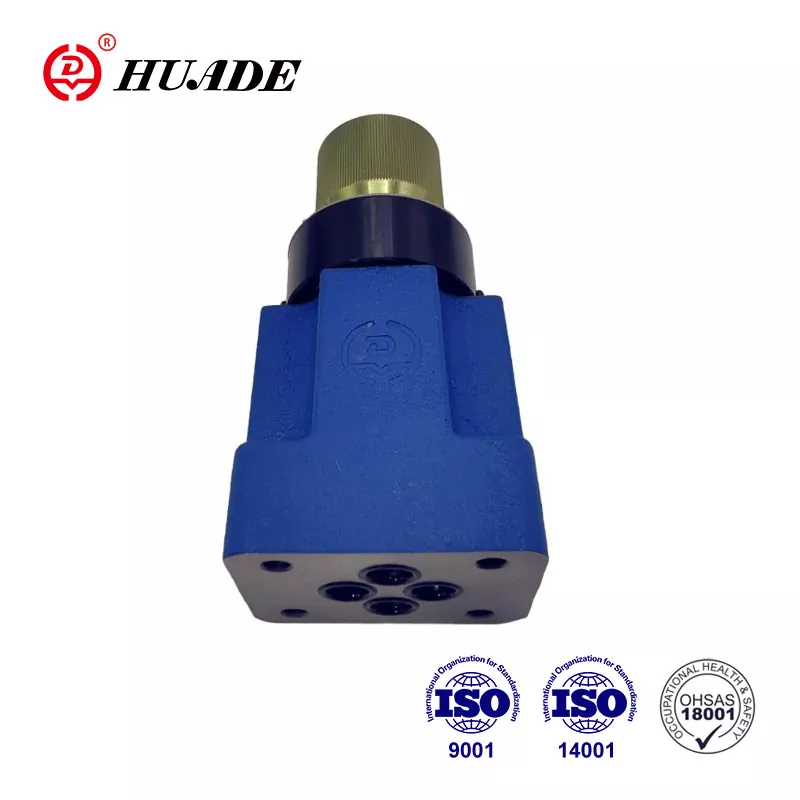

2 leið vökvastýringarloki: Heill leiðarvísir

Tvíhliða vökvastýringarloki er mikilvægur þáttur í vökvakerfi sem stjórnar því hversu hratt vökvi færist í gegnum hringrás. Hugsaðu um það eins og vatnsblöndunartæki - þú getur snúið því til að stjórna því hversu mikið vatn rennur út. Í vökvakerfi stjórna þessir lokar hraða vélanna eins og gröfur, sprautu mótunarvélar og verksmiðjubúnað.

Hvers vegna flæðisstýring skiptir máli í vökvakerfum

Í hvaða vökvakerfi sem er eru þrír hlutir nauðsynlegir:

• Þrýstingur- ákvarðar hversu mikið afl eða kraftur þú færð
• Átt- Stýrir hvaða leið hlutirnir hreyfa sig
• Flæði- stjórnar því hversu hratt hlutirnir hreyfa sig

Hvernig virkar 2 leið vökvastýringarloki?

Grunnhlutar lokans

Sérhver 2 leið vökvastýringarloki hefur þessa meginhluta:

• Loki líkami- ytri skelin sem tengist vökvalínunum þínum
• Inngjöf opnun- Lítið skarð sem vökvinn rennur í gegn
• Stjórnunarþáttur- hreyfist til að gera bilið stærra eða minni
• Aðlögunarbúnaður- gerir þér kleift að stjórna lokanum (handvirkt hnapp eða rafmagnsmerki)
• Vor- hjálpar lokanum að fara aftur í upphafsstöðu sína

Vísindin á bak við flæðisstjórnun

Þegar vökvavökvi rennur í gegnum litla opnun skapar það viðnám. Þessi vökvahraða meginregla er það sem gerir þess að þessir lokar virka. Grunnformúlan er:

Þetta þýðir:

• Stærri opnun = meira flæði = hraðari hraði
• Minni opnun = minna flæði = hægari hraði
• Hærri þrýstingur = meira flæði (ef opnun helst það sama)

Fyrir vökvakerfi strokka loki stjórnar þetta samband beint hversu hratt stimpla hreyfist. Í vökvastýringarkerfi ákvarðar það snúningshraða.

Hverjar eru tegundir 2 leiða vökvastýringarloka?

1. Einfaldir inngjöfarventlar (ekki samsettir)

Þetta eru grunngerðin. Þeir virka eins og handvirk vatnsblöndunartæki:

Hvernig þeir vinna:Þú stillir hnappinn handvirkt til að breyta opnunarstærðinni

Best fyrir:Einföld forrit þar sem nákvæmur hraði er ekki mikilvægur

2. Þrýstingur bætti rennslisstýringarlokum

Þetta eru miklu klárari. Þeir aðlagast sjálfkrafa til að halda flæði stöðugu jafnvel þegar þrýstingur breytist.

Hvernig þeir vinna:Sérstakur fyrirkomulag inni heldur þrýstingsmismuninum yfir inngjöf opnunar

Best fyrir:Nákvæmni vélar, sjálfvirkar framleiðslulínur

3. Þrýstingur og hitastig bætt lokar

Þetta eru fullkomnustu gerðin. Þeir aðlagast bæði fyrir þrýsting og hitabreytingar.

Hvernig þeir vinna:Sérstök efni innan svara hitastigsbreytingum og stilla lokann sjálfkrafa

Best fyrir:Aerospace, prófunarbúnaður, mikilvæg forrit

Hvaða stjórnunaraðferð ættir þú að velja fyrir vökvastýringarventilinn þinn?

Handvirk stjórn

Hvað það er:Handhjól, hnappar eða skrúfur sem þú snýrð með höndunum

Hvenær á að nota:Einfaldar vélar sem þurfa ekki sjálfvirka stjórn

Dæmi:Grunnbúðarbúnaður, handvirkar pressur

Rafmagnsstjórn

Segulloka lokar (kveikt/slökkt)

• Aðgerð:Einfalt/slökkt á stjórn eins og ljósrofi
• Gott fyrir:Grunnræsingar/stöðvunaraðgerðir
• Takmörkun:Get ekki veitt slétta hraðastýringu

Hlutfallslegir lokar

• Aðgerð:Slétt stjórn byggð á rafmerkjum (0-10V eða 4-20mA)
• Viðbragðstími:50-80 Hz (nógu hratt fyrir flest forrit)
• Gott fyrir:Innspýtingarmótun, almenn sjálfvirkni

Servóventlar

• Aðgerð:Öfgafullt eftirlit með endurgjöf stöðu
• Viðbragðstími:150-200 Hz (mjög hratt)
• Gott fyrir:Aerospace, mikil nákvæmni framleiðslu

Árangurssamanburður

Stjórnartegund	Nákvæmni	Hraði	Kostnaður	Besta notkun
Handbók	Lágt	Hægur	Lágt	Einfaldur búnaður
Segulloka	Lágt	Hratt	Lágt	Kveikt/slökkt stjórn
Hlutfallslega	Miðlungs hátt	Miðlungs	Miðlungs	Almenn sjálfvirkni
Servó	Mjög hátt	Mjög hratt	High	Nákvæmni forrit

Uppsetning og kerfishönnun

Hvar ætti að setja upp tveggja vega flæðisstýringarventil?

Þú getur sett upp flæðisstýringarloka á þrjá vegu:

Inlet Control (Meter-in)

• Stjórnar olíu sem fer í strokkinn
• Gott fyrir jákvætt álag (eins og lyfting)
• Áhætta: getur valdið hola ef ekki er hannað rétt

Útrásarstjórnun (metra út)

• Stýrir olíu sem kemur út úr strokknum
• Gott fyrir neikvætt álag (eins og að lækka þungar hluti)
• Veitir betri stjórn en hærri þrýsting

Hliðarbrautastjórnun

• Sendir auka olíu aftur í tankinn
• Minna duglegur en einfaldari
• Gott fyrir forrit sem þurfa breytilegan hraða

Hönnunarráð fyrir besta árangur

• Stærð rétt:Veldu lokar sem virka 20-80% af hámarks opnun þeirra
• Haltu olíu hreinu:Notaðu rétta síun (ISO 4406 staðal)
• Hugleiddu hitastig:Gakktu úr skugga um að lokar virki á hitastigssviðinu þínu
• Áætlun um viðhald:Skildu pláss til aðlögunar og skipti um lokun

Raunveruleg forrit

Framleiðslubúnaður

Mótunarvélar innspýtingar

• Notaðu hlutfallslega lokana til að ná nákvæmri hraðastýringu
• Margfeldi hraðastig fyrir mismunandi hluta hringrásarinnar
• Sparar orku og bætir gæði vöru

Vélarverkfæri

• Fljótur nálgun, hægfóður, fljótleg aftur hringrás
• CAM-starfandi lokar fyrir sjálfvirka hraðaskipti
• Bætir yfirborðsáferð og verkfæri líf

Farsími

Gröfur og hleðslutæki

• Flæðisskipting milli margra aðgerða
• Hleðsluskynjunarkerfi fyrir skilvirkni
• Slétt stjórnun rekstraraðila

Krana og lyftibúnað

• Hleðslulokar koma í veg fyrir stjórnlaus lækkun
• Nákvæm hraðastýring fyrir öryggi
• Neyðarlækkunargeta

Aerospace og Defense

• Léttir servóventlar
• Mikil áreiðanleiki við erfiðar aðstæður
• Nákvæm stjórn á flugflötum

Að velja réttan lokann: Skref-fyrir-skref leiðbeiningar

Helstu framleiðendur og vörur

Leiðandi vörumerki

Bosch Rexroth

• 2FRM og 2FRE röð lokar
• Iðnaðarstaðall fyrir nákvæmni
• Framúrskarandi tæknilegur stuðningur

Parker Hannifin

• Colorflow röð með litakóða aðlögunarhringjum
• Breitt úrval af stærðum og valkostum
• Gott framboð um allan heim

Hafðu vökva

• DSJ og SF Series lokar
• Modular hönnun fyrir auðvelda samþættingu
• Háþrýstingsgeta

Eaton

• Skothylki lokar (SICV Series)
• Rýmissparandi hönnun
• Fjölvirkni getu

Danfoss

• PVG hlutfallslegir lokihópar
• Hannað fyrir farsíma búnað
• Sérsniðnar lausnir

Hvað á að leita að þegar þú kaupir

• Tæknilegar upplýsingar passa við þarfir þínar
• Góð tæknileg skjöl
• Staðbundin þjónusta og stuðningur
• Sanngjarnan leiðartíma
• Samkeppnishæf verðlagning
• Sannað áreiðanleiki í þínum iðnaði

Framtíðarþróun í flæðisstjórnartækni

Snjallir lokar og IoT samþætting

Nútíma lokar verða klárari með:

• Innbyggðir skynjarar til eftirlits
• Þráðlaus samskiptahæfileiki
• Forspárviðhaldsviðvaranir
• Fjarstilling og eftirlit

Háþróað efni

Ný efni eru að búa til lokar:

• Meira ónæmt fyrir slit
• Betri við mikinn hitastig
• Lengri varanlegt
• Skilvirkari

Orkunýtni fókus

Ný hönnun einbeita sér að:

• Draga úr orkuúrgangi
• Betri hitastjórnun
• Bætt skilvirkni
• Umhverfisbundið samræmi

Algeng vandamál og lausnir

Vandamál	Lausn
Hraði er breytilegur með álagi	Uppfærðu í þrýstinginn bættan loki
Lélegur viðbragðstími	Athugaðu hvort loft sé í kerfinu, íhugaðu servó loki
Lokiveiðar eða sveiflur	Bættu við dempingu, athugaðu stífni kerfisins
Óhófleg hitamyndun	Athugaðu stærð loki, íhugaðu framhjá stjórn
Ósamræmd frammistaða	Bættu olíusíun, athugaðu hvort slitnir íhlutir

Viðhald og bilanaleit

Regluleg viðhaldsverkefni

• Athugaðu hreinleika olíu- Breyttu síum reglulega
• Fylgjast með rekstrarhita- Hafðu innan framleiðanda mörk
• Skoðaðu fyrir utanaðkomandi leka- heimilisfang strax
• Prófunartíma- Berðu saman við grunnmælingar
• Kvarða stjórnunarmerki- Tryggja nákvæmni með tímanum

Viðvörunarmerki til að fylgjast með

• Slull viðbrögð
• Ósamræmi hraði
• Óvenjuleg hávaði
• Ytri leki
• Óhóflegur hiti

Kostnaðarsjónarmið

Upphafskostnaður

• Einfaldir inngjöfarlokar: $ 50- $ 200
• Hlutfallslokar: $ 300-$ 1.500
• Servo lokar: $ 1.000-$ 5.000+

Langtímakostnaður

• Sparnaður orkunýtni
• Minni viðhald
• Bætt vörugæði
• Minni niður í miðbæ

ROI þættir

• Endurbætur á framleiðsluhraða
• Gæði samkvæmni
• Orkusparnaður
• Lækkun viðhalds

Niðurstaða

2 leið vökvastýringarlokar eru nauðsynlegir til að stjórna hraða í vökvakerfum. Lykillinn er að velja rétta gerð fyrir forritið þitt:

• Einfaldir inngjöfarlokarFyrir grunn, lágmarkskostnaðarforrit
• Þrýstingur bætt lokarfyrir stöðuga frammistöðu
• ServóventlarFyrir hæstu nákvæmni þarfir

Mundu að lokinn er aðeins einn hluti af vökvakerfinu þínu. Árangur veltur á réttri kerfishönnun, réttri stærð, góðu viðhaldi og vali gæðaþátta frá virtum framleiðendum.

Kostnaðurinn við að velja rangt: Hvað gerist þegar þú gerir það rangt

Að velja rangan flæðisstýringarventil getur leitt til alvarlegra vandamála og dýrra afleiðinga:

Árangursmál:

• Ósamræmi hraði- Vélar þínar munu ekki virka áreiðanlegar
• Léleg gæði vörur- Ósamræmir framleiðsluferlar
• Öryggisáhætta- Ófyrirsjáanleg vélarhegðun getur valdið slysum

Fjárhagsleg áhrif:

• Orkuúrgangur- Lokaðir lokar geta aukið orkunotkun um 15-30%
• Ótímabært bilun í búnaði- Röng lokunarstærð veldur óhóflegri slit á dælum, strokkum og mótorum
• Tafir á framleiðslu- Óáreiðanlegt vökvahraðaeftirlit leiðir til niður í miðbæ og misst af tímamörkum
• Viðhaldskostnaður- Röng lokar þurfa tíðari þjónustu og skipti

Vandamál í kerfinu:

• Hitaðu uppbyggingu- Ó óhagkvæmir lokar mynda umfram hita, draga úr olíulífi
• Pump skemmdir- Rangt flæðisstýring getur valdið dæluholum eða ofhitnun
• Vökvakerfi strokka loki- Óviðeigandi stærð skaða á innsigli og veldur innri leka

Hvort sem þú ert að smíða nýja vél eða uppfæra núverandi, þá mun það að skilja þessi grundvallaratriði hjálpa þér að taka rétt val og fá besta árangur frá vökvakerfinu þínu.

Viðbótarúrræði

Fyrir nánari tæknilegar upplýsingar, ráðfærðu þig við:

• Framleiðandi vefsíður (Bosch Rexroth, Parker, Hawe)
• ISO 1219 vökvatáknstaðall
• Handbækur með vökvaverkfræði
• Staðbundnir vökvadreifingaraðilar fyrir stuðning við forrit

Þessi handbók veitir grunn til að skilja 2 leið vökvastýringarloka. Fyrir tiltekin forrit, hafðu alltaf samband við vökvaverkfræðinga og fylgdu ráðleggingum framleiðenda.
