Þrýstingsventill DBD

Beijing Huade Hydraulic Industrial Group er þekkt ríkisfyrirtæki sem sérhæfir sig í hönnun, framleiðslu og þjónustu á vökvavörum og búnaði. DBWT léttir loki getur komið í stað vörunnar sem Rexroth® býður upp á. Verksmiðjan hefur staðist ISO9001, ISO14001 og OH SAS18001. Huade Hydraulic hefur gott skoðunarkerfi til að tryggja hágæða vökvaventla. Verksmiðjan rekur meira en 750 stykki háþróaðan framleiðslubúnað sem fluttur er inn frá öllum heimshornum. Hver þrýstiventill verður pakkaður í vatnshelda plastpoka og venjulegar öskjur, með fölsunarmerkjum áföstum. Huade® vökvavörur eru mikið notaðar í hernaðariðnaðinum til að stuðla að nútímavæðingu varnarbúnaðar.

Vörufæribreyta Þrýstingsventils DBD

Vörueiginleikar og notkun á þrýstiloftsventil DBD

Eiginleikar:

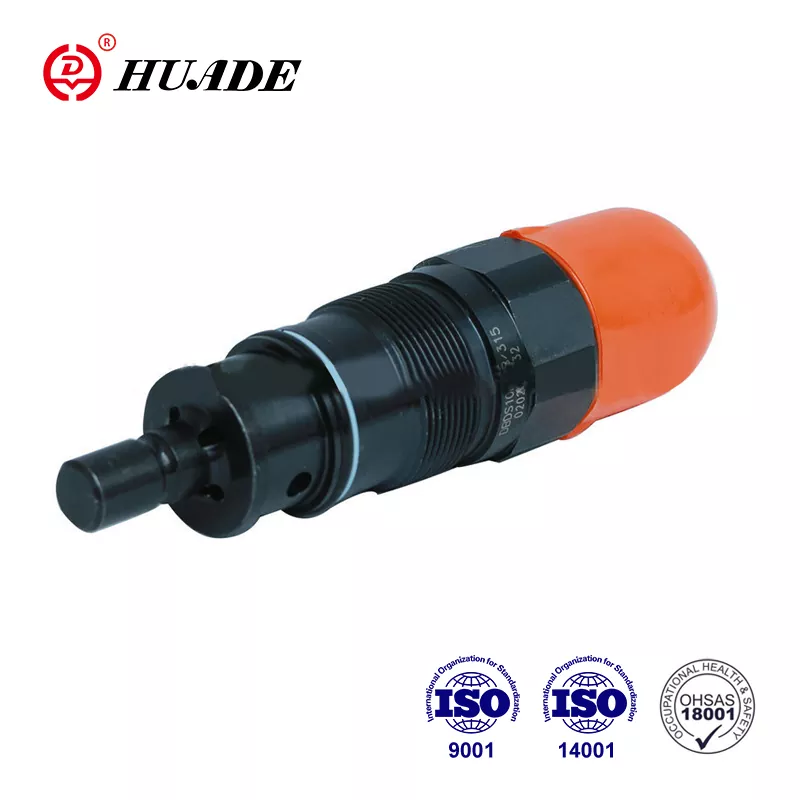

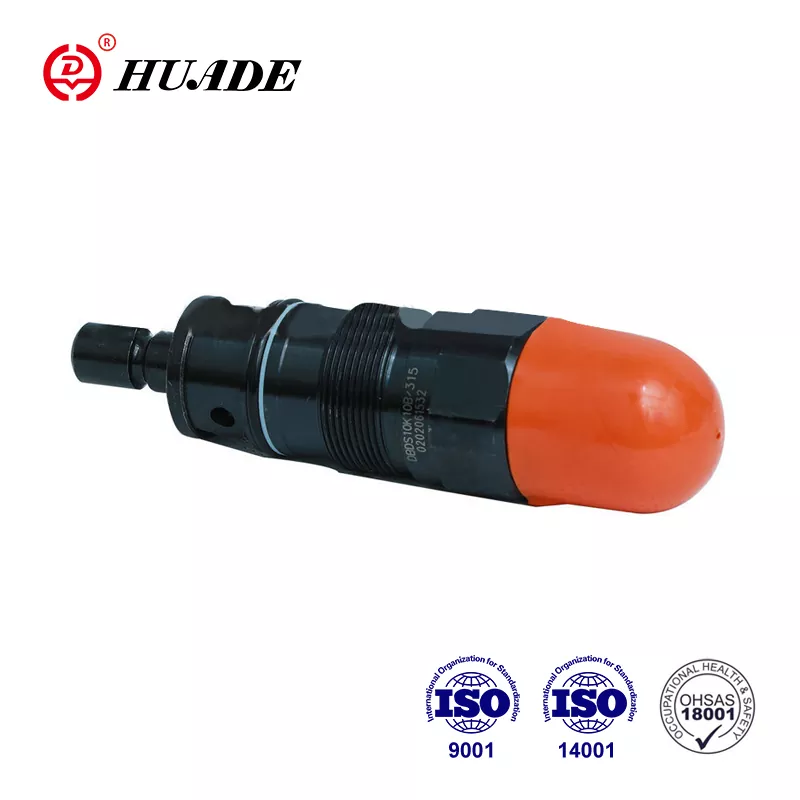

▶ Sem skothylkisventill

▶ Fyrir snittari tengingar

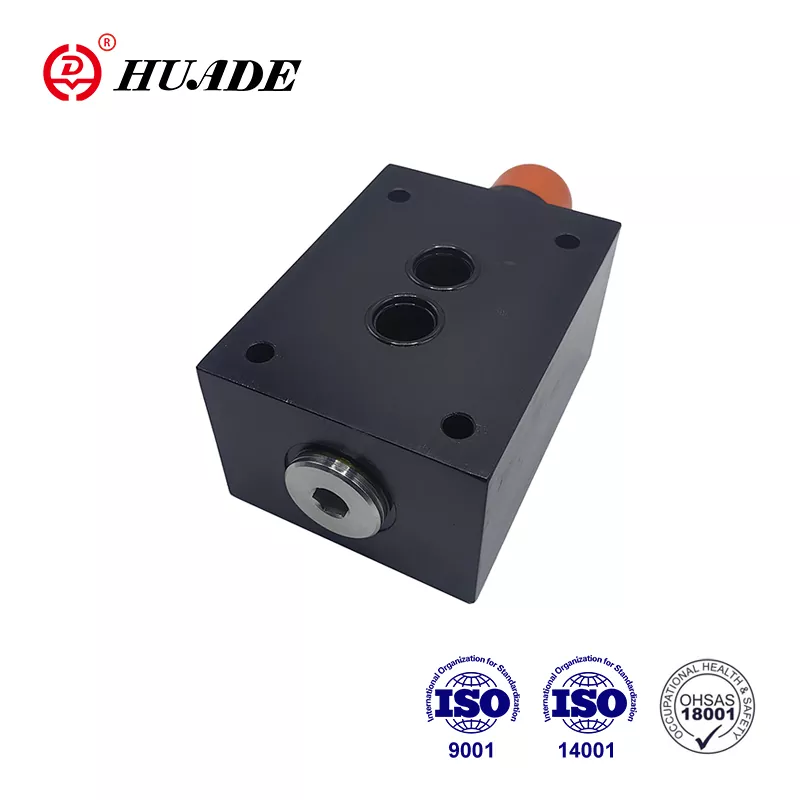

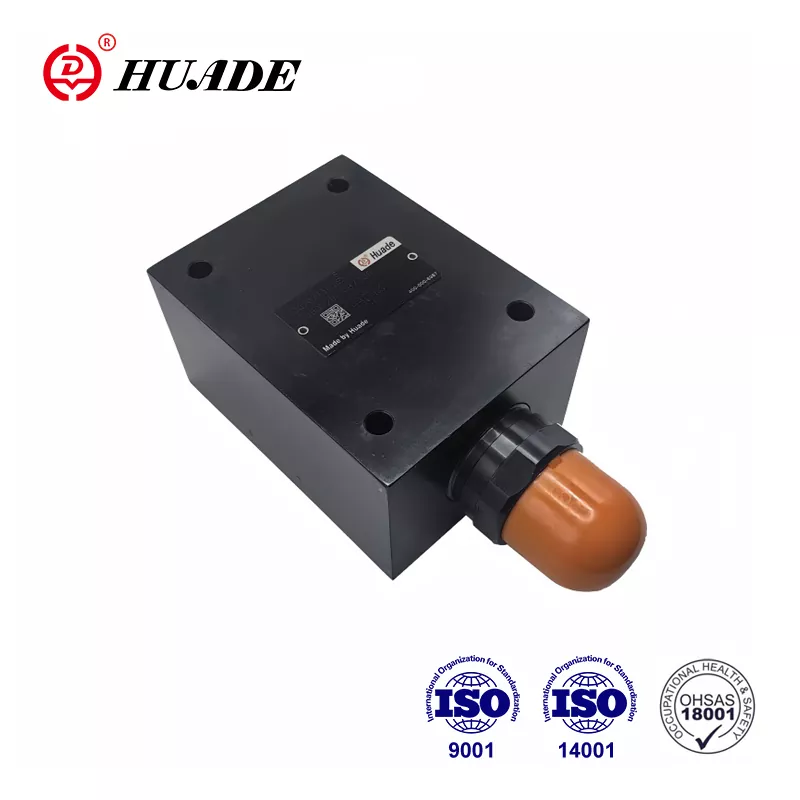

▶ til að festa undirplötu

▶ 3 þrýstistillingareiningar, valfrjálst:

·Snúningshnappur

·.Hex. höfuðskrúfa með hlífðarhettu

·Læsanlegur snúningshnappur með kvarða

Umsókn:

Aðgerðir, hluti og tákn DBD þrýstilokunarventils

DBD þrýstijafnarlokar eru beinstýrðir þrýstilokar.

Þau eru notuð til að takmarka þrýstinginn í vökvakerfi.

Lokarnir samanstanda aðallega af múffu (1), gorm (2), stöng með dempunarkefli (4) (þrýstingsþrep 2,5 til 40 MPa) eða kúlu (4) (þrýstiþrep 63 MPa) og stillingareiningu (3). Stilling kerfisþrýstings er óendanlega breytileg með stillingareiningunni (3). Fjaðrið (2) ýtir klapparanum (4) upp á sætið. P rásin er tengd við kerfið. Þrýstingurinn sem er til staðar í kerfinu er beitt á pallborðssvæðið (eða boltann).

Ef þrýstingurinn í rás P fer upp fyrir ventilinn sem er stilltur á gorminni (2) opnast spjaldið (4) á móti gorminni (2). Nú flæðir þrýstivökvi frá rás P inn í rás T. Slag tappsins (4) er takmarkað af pinna. Til að viðhalda góðri þrýstingsstillingu yfir allt þrýstingssviðið er þrýstingssviðinu skipt í 7 þrýstiþrep. þrep samsvarar ákveðnum gorm fyrir hámarks rekstrarþrýsting sem hægt er að stilla með honum.

Uppbygging og tákn DBD þrýstilokunarventils

Tákn DBD

Takið eftir

1.Vökvinn verður að sía. Lágmarksfínleiki síunnar er 20 ㎛.

2. Geymirinn verður að vera lokaður og loftsía verður að vera sett upp við loftinngang.

3.Vörur án undirplötu þegar þú ferð frá verksmiðjunni, ef þörf er á þeim, vinsamlegast pantaðu sérstaklega.

4.Valve festingar skrúfur verður að vera hár styrkleiki stigi (flokkur 10.9). Vinsamlegast veldu og notaðu þau í samræmi við færibreytuna sem skráð er í sýnisbókinni.

5. Grófleiki yfirborðs sem tengist lokanum er nauðsynlegur yfirborðsgrófleiki er 0,8.

6. Nauðsynlegt er að yfirborðsfrágangur á pörunarstykki sé 0,01/100 mm.
