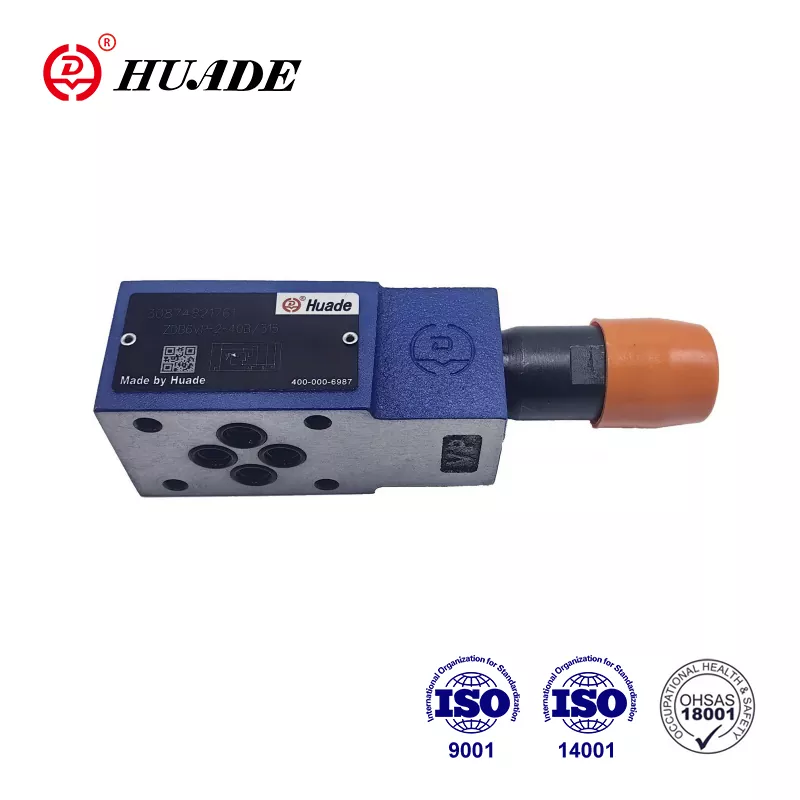

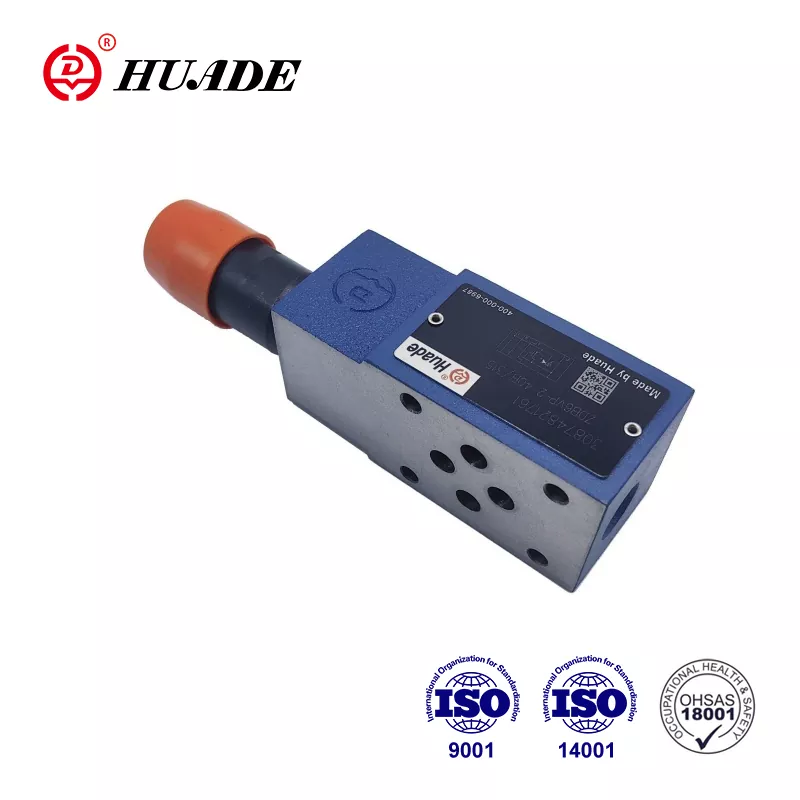

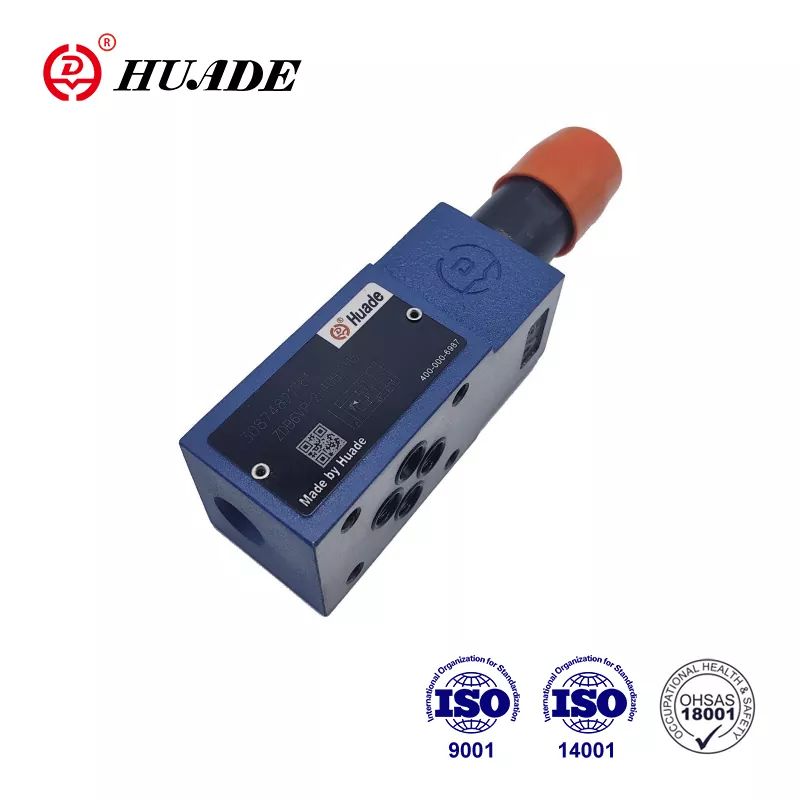

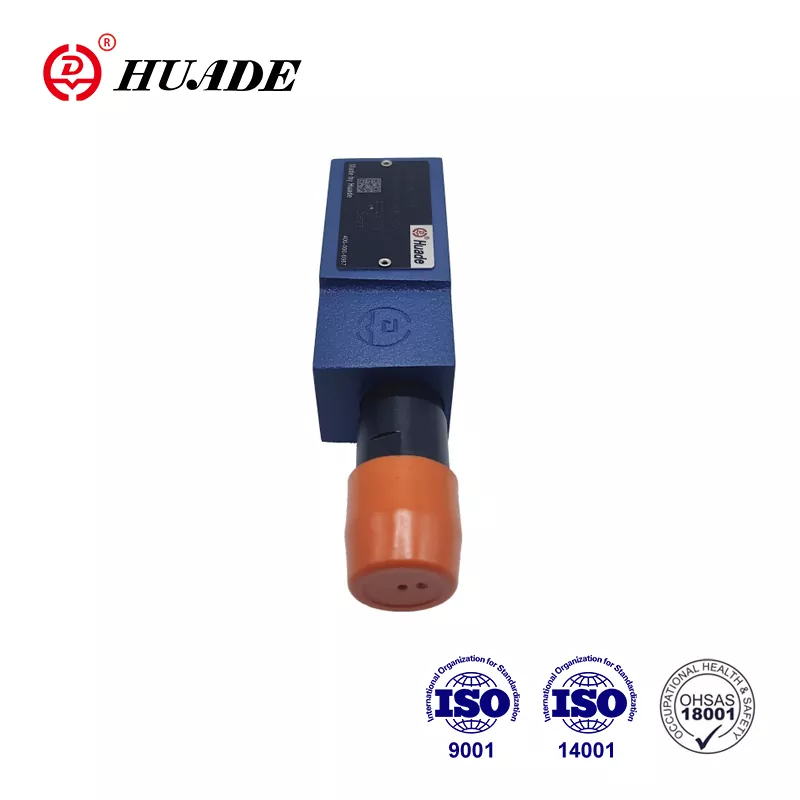

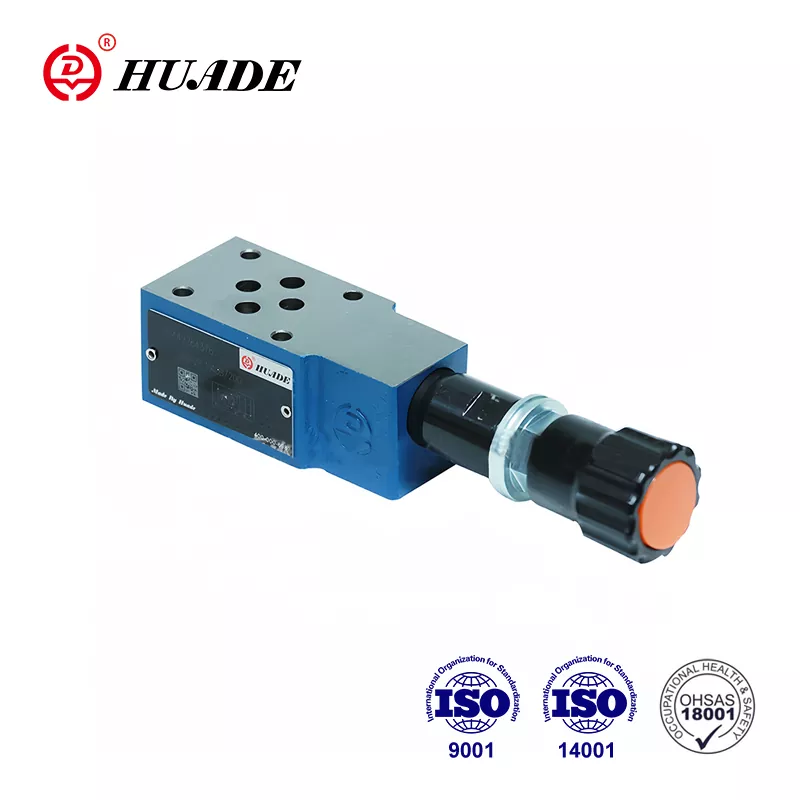

Þrýstingsventill Z2DB 6

Frá stofnun þess árið 1979 hefur Huade Hydraulic nú vaxið í umtalsverða framleiðslu. Þrýstingsloki Z2DB 6 hefur tiltölulega lægra verð miðað við önnur alþjóðleg þekkt vörumerki. Verksmiðjan leggur meiri áherslu á hagkvæmni og hagkvæmni. Til þess að veita ódýrari vörur, er verksmiðjan full af innlendum auðlindum. Á sama tíma, til að tryggja gæði, hefur það kynnt meira en 750 háþróaða framleiðslutæki frá öllum heimshornum. Verksmiðjan hefur staðist ISO9001, ISO14001 og OH SAS18001. Í samanburði við aðrar svipaðar vökvalokar eru Huade® þrýstijafnarlokar fullkomnari í tækni og endingargóðari í þessum iðnaði. Þau eru mikið notuð í hernaðariðnaðinum vegna áreiðanlegra gæða og stöðugrar frammistöðu.

Vörufæribreyta þrýstijafnarloka Z2DB 6

Vörueiginleikar og notkun þrýstijafnarloka Z2DB 6

Eiginleikar:

▶ Samlokuplötuloki

▶ 4 þrýstisvið

▶ 5 hringrásarvalkostir

▶ Með einu eða tveimur þrýstihylki

▶ 4 stillingareiningar.

·Snúningshnappur

· Ermi með sexhyrningi og hlífðarhettu

·Læsanlegur snúningshnappur með kvarða

· Læsanleg snúningshnappur

Umsókn:

Meginhlutverk þrýstilokunarventils Z2DB 6 er að takmarka þrýstinginn í vökvakerfi.

Hluti og tákn um þrýstilokunarventil ZDB 6

Þrýstingslokar af gerðum ZDB og Z2DB eru stýristýrðir og eru af samlokuplötuhönnun.

Þau samanstanda í grundvallaratriðum af húsinu (7), ásamt einu eða tveimur skothylki fyrir þrýstiloka.

Kerfisþrýstingurinn er stilltur með stillingarhluta (4).

Í hvíld er lokinn lokaður. Þrýstingur í port A virkar á spóluna (1). Á sama tíma fer þrýstingur í gegnum opið (2) á gormhlaða hlið keflsins (1) og í gegnum opið (3) til stýripopsins (6). Ef þrýstingurinn í port A fer upp fyrir gildið sem stillt er á gorm (5), opnast stýripinninn (6). Vökvi getur nú streymt frá gorminni hlið spólunnar (1), opi (3) og rás (8) inn í port T. Þrýstifallið sem myndast hreyfir síðan spóluna (1) sem veldur því að þetta opnar tengingu A til T, á meðan þrýstingurinn stilltur á gorm (5) er viðhaldið.

Pilotolía úr gormahólfunum tveimur skilar sér að utan í tankinn um tengi T.

Tákn fyrir Z2DB 6

Takið eftir

1.Vökvinn verður að sía. Lágmarksfínleiki síunnar er 20 ㎛.

2. Geymirinn verður að vera lokaður og loftsía verður að vera sett upp við loftinngang.

3.Vörur án undirplötu þegar þú ferð frá verksmiðjunni, ef þörf er á þeim, vinsamlegast pantaðu sérstaklega.

4.Valve festingar skrúfur verður að vera hár styrkleiki stigi (flokkur 10.9). Vinsamlegast veldu og notaðu þau í samræmi við færibreytuna sem skráð er í sýnisbókinni.

5. Grófleiki yfirborðs sem tengist lokanum er nauðsynlegur yfirborðsgrófleiki er 0,8.

6. Nauðsynlegt er að yfirborðsfrágangur á pörunarstykki sé 0,01/100 mm.
