Þegar þú vinnur með vökvakerfi getur valið á rétta stefnustýriventilnum gert eða brotið aðgerðina þína. Stýrisstýriventillinn WMM 10 frá Bosch Rexroth er orðinn vinsæll kostur í iðnaðarumhverfi og ekki að ástæðulausu. Þessi handstýrði loki ræður við háan þrýsting og háan flæðishraða á meðan hann heldur áreiðanleika sem erfitt er að passa við.
Hvað gerir WMM 10 áberandi
Stýrisstýringarventillinn WMM 10 er hannaður fyrir handstýringu á vökvavökva í iðnaðarvélum. Það sem aðgreinir hann er hæfni hans til að höndla allt að 315 bör þrýsting á höfnum P, A og B, með rennsli sem nær 160 lítrum á mínútu. Þessar tölur skipta máli vegna þess að þær gera lokanum kleift að stjórna stórum vökvadrifnum án þess að skerða viðbragðstíma eða nákvæmni.
Lokinn notar einfalda en áhrifaríka hönnun. Þegar þú hreyfir handvirka handfangið færir það innri spólu sem stýrir vökvaflæði. Þessi beina vélrænni tenging veitir stjórnendum tafarlausa endurgjöf og stjórn, sem er sérstaklega dýrmætt við uppsetningu vélarinnar eða í neyðartilvikum. Skiptitíminn fellur venjulega á milli 10 og 45 millisekúndna, allt eftir seigju olíu og hversu mikinn kraft þú beitir á handfangið.
Skilningur á tækniforskriftum
Stýrisstýringarventillinn WMM 10 fylgir NG10 stærðarstaðlinum, einnig þekktur sem D05 eða CETOP 5. Þessi stöðlun þýðir að lokinn getur komið í stað annarra NG10 loka án þess að breyta festingarplötunni þinni. Lokinn vegur á milli 3,3 og 4,4 kíló og hægt er að setja hann upp í hvaða stöðu sem er, sem gefur þér sveigjanleika í kerfishönnun.
Eitt smáatriði sem oft gleymist er þrýstingsmörkin fyrir afturhöfnina. Þó að vinnuhöfnin geti séð um 315 bör, nær T tengið (afturlínan) að hámarki 160 bör. Þessi munur skiptir máli þegar þú ert að hanna vökvarásina þína. Háþrýstingsbroddar í afturleiðslunni geta valdið því að spólan festist eða hreyfist óvænt, þess vegna hanna margir verkfræðingar sérstakar lágþrýstingsleiðslur fyrir kerfi sem nota stefnustýringarventilinn WMM 10.
Vinnukrafturinn sem þarf til að skipta um lokann fer eftir uppsetningunni. Fjöðrafkomulíkön þurfa 18 til 20 Newton af krafti, en stöðvunarútgáfur (merktar með "F" í líkanskóðanum) þurfa 30 til 40 Newton. Lokeiginleikinn læsir keflinu í stöðu, sem er gagnlegt þegar þú þarft að halda ventilstillingu án þess að halda í handfangið.
Hvernig á að lesa fyrirmyndarkóðann
Að skilja líkankóðann hjálpar þér að panta rétta lokann. Dæmigerður kóða eins og 4WMM10E5X/F skiptist niður í tiltekna hluti. „4“ gefur til kynna fjórar tengi, „WMM“ sýnir að þetta er handstýrður lyftistöng loki, „10“ vísar til NG10 stærðarinnar, „E“ lýsir uppsetningu spóla (í þessu tilviki eru allar tengingar læstar í hlutlausum), „5X“ auðkennir íhlutaröðina og „F“ þýðir að hún er með stöðvunarbúnaði.
Spólatáknið skiptir miklu máli hvernig kerfið þitt hegðar sér. "E" spóla lokar fyrir allar portar í hlutlausri stöðu, sem kemur í veg fyrir rek í stýrisbúnaðinum þínum. "W" spóla tengir allar tengi við tank í hlutlausum, sem losar dæluna og dregur úr hitauppsöfnun. "J" spóla skapar röð hringrás sem er góð fyrir lághraða notkun. Ef þú velur ranga spólutegund getur það leitt til vandamála í afköstum, svo það er þess virði að taka tíma til að skilja þarfir kerfisins.
Samhæfni vökvavökva
Stýrisstýriventillinn WMM 10 vinnur með ýmsum vökvavökva, en hver tegund hefur sérstakar kröfur. Staðlaðar jarðolíur eins og HL eða HLP virka með annað hvort NBR eða FKM innsigli og virka venjulega yfir allt þrýstingssviðið. Lífbrjótanlegar valkostir eins og HETG vökvar nota einnig NBR eða FKM innsigli, en HEES vökvar þurfa sérstaklega FKM innsigli.
Vatnsheldir eldþolnir vökvar (HFC) bjóða upp á sérstakar áskoranir. Þegar HFC vökva er notaður með stefnustýringarlokanum WMM 10 þarf að takmarka þrýstingsmuninn við 50 bör í stað venjulegs 315 bör. Áætlaður líftími lokans lækkar einnig um 50 til 100 prósent með HFC vökva. Þú þarft einnig að forhlaða afturhöfnina í um það bil 20 prósent af vinnuþrýstingsmuninum til að koma í veg fyrir kavitation. Þessar aukakröfur auka heildarkostnað þinn við eignarhald, svo taktu það með í ákvörðun þína ef þú ert að íhuga HFC vökva.
Notkunarhitasvið er mismunandi eftir efni innsigli. NBR innsigli virka frá neikvæðum 30 til jákvæðum 80 gráðum á Celsíus fyrir vökvann sjálfan, en umhverfishiti ætti að vera á milli neikvæðra 20 og jákvæða 70 gráður á Celsíus. FKM selir bjóða upp á örlítið mismunandi svið, frá neikvæðum 20 til jákvæðum 80 gráðum á Celsíus fyrir vökvahita.
Að halda kerfinu þínu hreinu
Hreinleiki olíu skiptir miklu máli í afköstum loka. Stýrisstýringarventillinn WMM 10 krefst hreinleika vökva af ISO 4406 flokki 20/18/15 eða betri. Þetta gæti virst tæknilega of mikið, en mengun er helsta orsök þess að spóla festist í handstýrðum lokum. Jafnvel litlar agnir geta fleygt sér á milli spólunnar og holunnar, sem veldur því að ventillinn hangir uppi eða hreyfist hægt.
Að setja upp hágæða síunarkerfi borgar sig þegar til lengri tíma er litið. Meðaltími lokans til hættulegrar bilunar (MTTFd) nær 150 árum við hreinar aðstæður, sem sýnir að lokinn sjálfur er mjög áreiðanlegur. Flestar bilanir rekja til ytri þátta eins og mengaðrar olíu, óviðeigandi uppsetningar eða notkunar utan tilgreinds þrýstingssviðs.
Algeng vandamál og lausnir
Spóla sem festist í röð er algengasta vandamálið með stefnustýringarlokanum WMM 10. Þetta gerist venjulega þegar agnir safnast fyrir í kringum spóluna eða þegar unnið er í köldu hitastigi með mikilli seigju olíu. Lausnin felur í sér að viðhalda réttu hreinleika olíu og tryggja að seigja vökvavökva þíns haldist innan 2,8 til 500 fermillímetra á sekúndu.
Óvænt hreyfing á spólu í stöðvunarútgáfum getur átt sér stað þegar þrýstingsstuðlar í afturlínunni vinna bug á 30 til 40 Newton haldkraftinum. Þetta skapar öryggisáhættu vegna þess að lokinn gæti færst um stöðu án inntaks stjórnanda. Það leysir þetta vandamál að bæta við eftirlitsloka í afturlínuna eða hanna aðskilda lágþrýsti afturrás.
Innsigli leki myndast með tímanum þar sem innsigli slitna við venjulega notkun. Reglulegt eftirlit veiðist svona snemma, áður en smáleki verður að stórum vandamálum. Þegar skipt er um innsigli skaltu ganga úr skugga um að þú passir innsiglisefnið við gerð vökvavökva þinnar.
Verð og valkostir
Stýrisstýringarventillinn WMM 10 frá Bosch Rexroth kostar venjulega á milli $1.091 og $1.114 USD fyrir OEM hluta. Þetta verð endurspeglar verkfræðileg gæði og vottun sem fylgir Rexroth vörumerkinu. Valkostir með lægri kostnaði frá framleiðendum eins og Huade eru á bilinu $38 til $132 USD og krefjast NG10 samhæfni, en þeim fylgir áhætta.

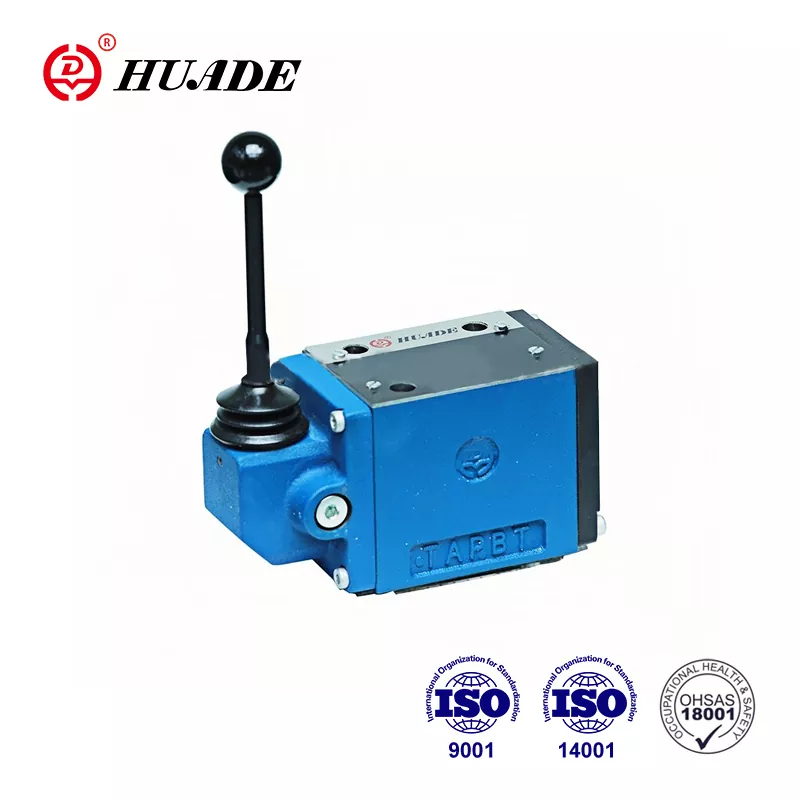

Kínverskir framleiðendur framleiða virkni svipaða loka á mun lægra verði. Huade býður upp á WMM 10 jafngildi sem passar við grunnforskriftirnar um 315 bör þrýsting og 160 lítra á mínútu flæði. Spurningin verður hvort kostnaðarsparnaður réttlæti hugsanlega áhættu í nákvæmni, gæðum skjala og langtímastuðningi.
Þegar valkostir eru bornir saman skaltu fylgjast vel með raunverulegum forskriftum frekar en bara tegundarnúmerinu. Sumir NG6 lokar nota svipaðar nafnavenjur en höndla aðeins 80 lítra á mínútu, sem myndi flöskuháls þinn. Gakktu úr skugga um að hvaða valkostur sem er veitir sannarlega 160 lítra á mínútu afkastagetu sem gerir stefnustýringarventilinn WMM 10 hentugan fyrir stærri stýrisbúnað.
Bestu starfshættir fyrir uppsetningu
Rétt uppsetning á stefnustýringarlokanum WMM 10 byrjar með uppsetningarfletinum. Lokinn er festur á undirplötu sem er í samræmi við DIN 24340 A eða ISO 4401-05-04-0-05 staðla. Dragðu festingarboltana í samræmi við forskrift og notaðu réttar innsigli á milli ventils og undirplötu. Jafnvel lítil mistök við uppsetningu geta leitt til innri leka eða skertrar frammistöðu.
Stærð lagna skiptir meira máli en margir gera sér grein fyrir. Þegar rennslishraði nálgast 160 lítra á mínútu, mynda undirmálslögn of mikið þrýstingsfall og hitauppsöfnun. Returslínan þarf sérstaklega viðunandi stærð vegna lægri þrýstingsstigsins á T tenginu.
Fyrir kerfi með háan skammvinnan flæðishraða kemur í veg fyrir höggbylgjur og kavitation að setja inngjöf skothylki í P rásina. B08 skothylki með 0,8 millimetra opi gefur góðan upphafspunkt, þó að tiltekið forrit gæti þurft að laga. Þessi litla viðbót verndar endingu loka verulega í kerfum með skyndilegum álagsbreytingum.
Viðhaldsstefna
Fyrirbyggjandi viðhaldsaðferð hámarkar 150 ára hugsanlegan líftíma stefnustýringarlokans WMM 10. Regluleg olíugreining fangar mengunarvandamál áður en þau skemma lokann. Prófun ætti að innihalda agnafjölda, seigju og rakainnihald að lágmarki.
Tímabil skipta um síu fer eftir rekstrarumhverfi þínu og mengunarhraða. Umhverfi með miklu ryki gæti þurft mánaðarlega síuskipti á meðan hreinar iðnaðarstillingar gætu tekið nokkra mánuði. Ekki bíða eftir að viðvörun um mismunaþrýsting kvikni áður en skipt er um síur, þar sem einhverjar skemmdir gætu þegar hafa átt sér stað.
Skipting á innsigli fylgir fyrirsjáanlegri áætlun byggða á vinnutíma og þrýstingslotum. Með því að hafa varaþéttingarsett við höndina dregur það úr tíma í miðbæ þegar skipta þarf út. Skráðu viðhaldsaðgerðir þínar til að koma á mynstrum sem hjálpa til við að spá fyrir um framtíðarþarfir.
Hvenær á að velja WMM 10
Stýrisstýringarventillinn WMM 10 skarar fram úr í forritum þar sem handstýring veitir kosti umfram rafmagnsvirkjun. Uppsetningaraðferðir véla njóta oft góðs af beinni tilfinningu og tafarlausri svörun handvirkra loka. Neyðarhækkunarkerfi styðja einnig handvirka loka vegna þess að þeir virka jafnvel við rafmagnsbilanir.
Stór byggingabúnaður, vélar og pressur tákna dæmigerð notkun fyrir WMM 10. Sambland af mikilli þrýstingsgetu og háum flæðishraða ræður við kröfur stórra vökvahólka og mótora. The detent valkostur virkar vel til að staðsetja forrit þar sem þú þarft að læsa stillingu á meðan þú sinnir öðrum verkefnum.
Hins vegar er lokinn ekki tilvalinn fyrir allar aðstæður. Sjálfvirk kerfi sem þurfa fjarstýringu ættu að nota rafknúna loka í staðinn. Forrit sem krefjast nákvæmrar flæðisstýringar umfram einfalt kveikt og slökkt getur þurft hlutfallsloka. Að skilja þessar takmarkanir hjálpar þér að velja rétta lokann fyrir sérstakar þarfir þínar.
Lokaatriði
Stýristjórnunarventillinn WMM 10 táknar þroskaða vökvatækni sem skilar áreiðanlegum afköstum þegar rétt er beitt. 315 bör þrýstingsstigið og 160 lítrar á mínútu flæðisgetu setja hann í hóp færustu handvirkra ventlanna í NG10 stærðarflokknum. 150 ára MTTFd talan endurspeglar trausta verkfræði, þó að til að ná þessu þarf að huga að hreinleika kerfisins og réttu viðhaldi.
Þegar þú ert að hanna nýtt kerfi eða skipta um núverandi loki skaltu einbeita þér að því að passa við eiginleika lokana við raunverulegar kröfur þínar. Ekki gera ráð fyrir að hærri forskriftir þýði alltaf betri frammistöðu. Rétt stór og viðhaldið stefnustýringarventill WMM 10 endist flestar vélar sem hann stjórnar.
Ákvörðunin milli OEM og annarra birgja fer að lokum eftir áhættuþoli þínu og heildarkostnaðarútreikningi. Upphaflegur verðmunur lítur aðlaðandi út en tekur þátt í gildi tækniaðstoðar, gæða skjala og ábyrgðar. Fyrir mikilvæg forrit þar sem niðritími hefur mikinn kostnað í för með sér er OEM valkosturinn venjulega fjárhagslega skynsamlegur þrátt fyrir hærra fyrirframverð.
Skilningur á tæknilegum upplýsingum um stefnustýringarlokann WMM 10 hjálpar þér að taka upplýstar ákvarðanir um forskrift, uppsetningu og viðhald. Þessi þekking skilar sér beint í betri afköst kerfisins og lengri líftíma íhluta, sem að lokum bætir afkomu þína.
