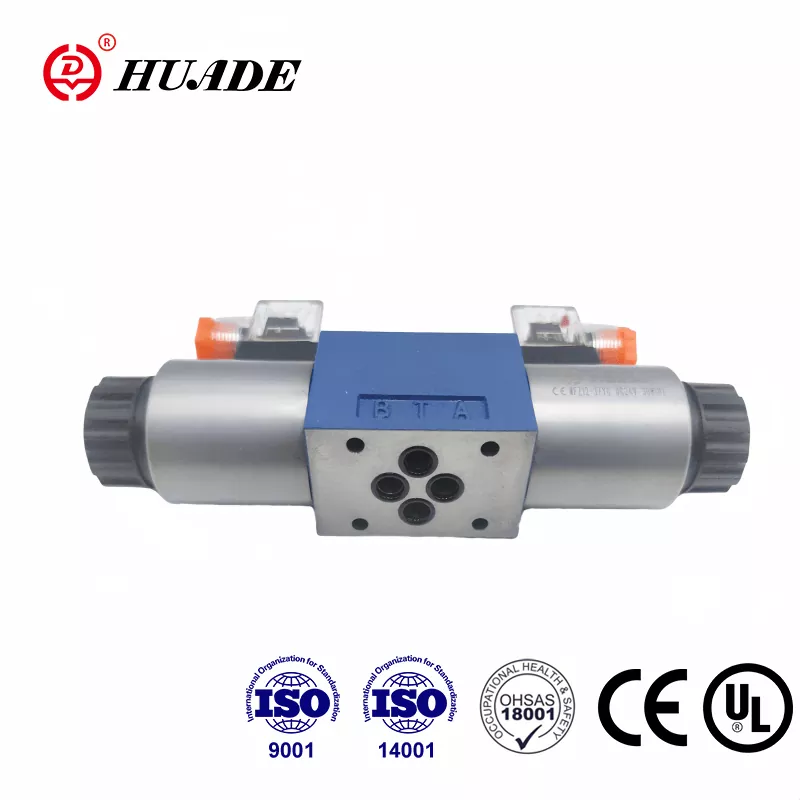

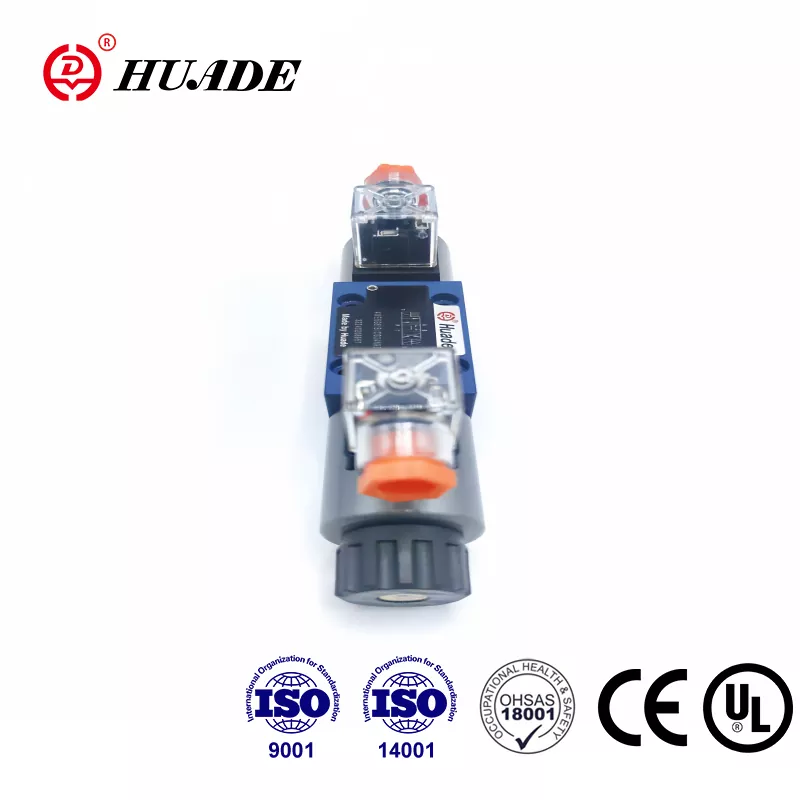

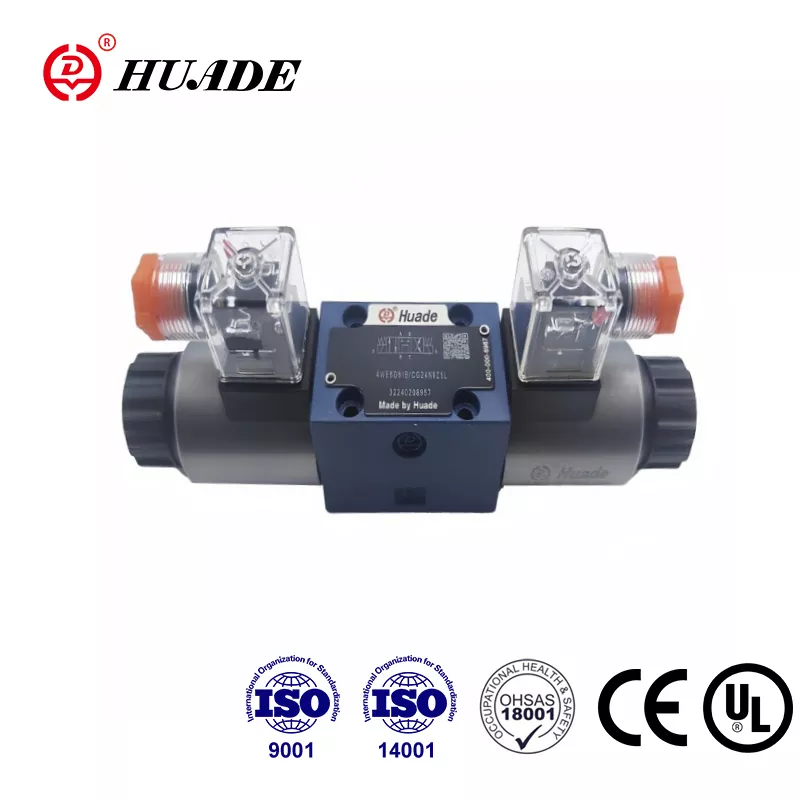

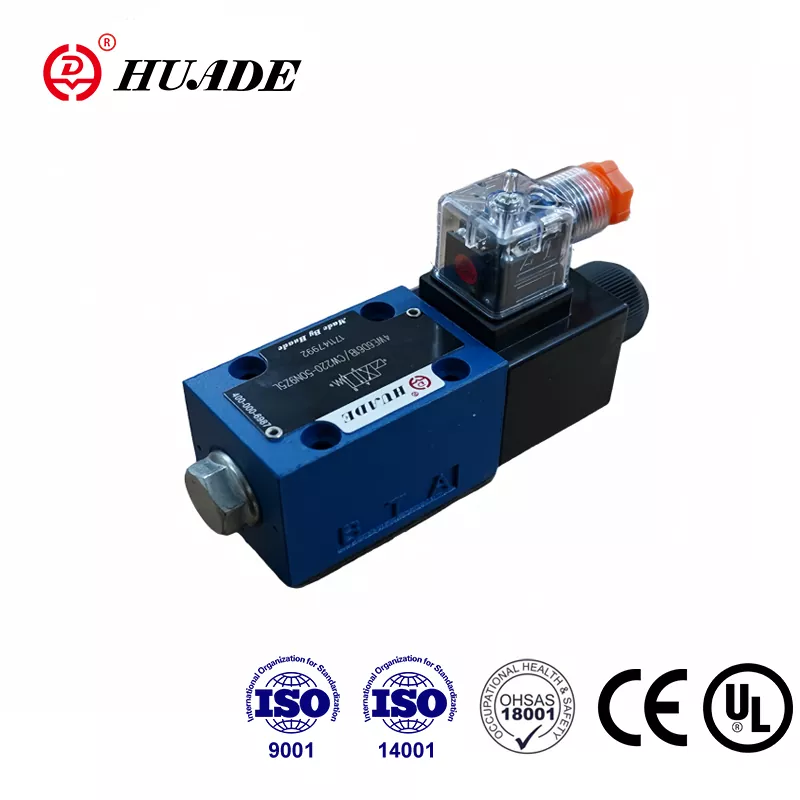

Peking Huade Hydraulic Industrial Group er fræga ríkisfyrirtæki sem sérhæfir sig í hönnun, framleiðslu og þjónustu vökvaventla og búnaðar. Huade® 4we 6 J Solenoid stefnuventill getur komið í stað sömu líkans sem Rexroth býður upp á vegna tvisvar til langs tíma samvinnu við Rexroth frá 1979. Solenoid stefnuventillinn We 6 Series hefur staðist CE vottun. Huade leggur mikið álag á gæðin til að tryggja að sérhver stefnu loki hafi yfirburða frammistöðu. R & D og framleiðslustjórnunarkerfi uppfyllir ISO9001, ISO14001 og ISO45001. Huade® vökvalokar eru mikið notaðir í hernaðinum og öðrum sviðum í Kína vegna stöðugs afkasta. Það er áreiðanlegt innlend vörumerki í Kína.
|
Vökvakerfi |
|||
|
Max.Tracting Pressure Ports A, B, P (MPA) |
allt að 35,0 |
||
|
Höfn t (㎫) |
21 (-); 16 (～) |
||
|
Með táknum A og B verður að nota höfn T sem frárennslishöfn |
|||
|
Max.flow (l/mín. |
80 (-); 60 (～) |
||
|
Þrýstingsvökvi |
Steinefnaolíur eða fosfat ester |
||
|
Seigju svið (mm2/s) |
2.8 ~ 500 |
||
|
Þrýstingsvökvi hitastig （℃） |
-30 ～+80 |
||
|
Mengun |
Hámarks leyfilegt mengun á vökvavökva til NAS 1638 Class9. |
||
|
Rafmagns |
|||
|
Spennutegund |
DC |
AC 50/60Hz |
|
|
Laus spennu (v) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Orkunotkun (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
Skipt um afl (VA) |
- |
220 |
|
|
Tollur |
Stöðugt |
||
|
Skipta tíma í IS0 6403 |
Á (MS) |
25 til 45 |
10 til 20 |
|
OFF (MS) |
10 til 25 |
15 til 40 |
|
|
Vernd fyrir dín |
IP 65 |
||
|
Skipta tíðni (hringrás/klst.) |
allt að 15000 |
allt að 7200 |
|
|
Með rafmagnstengingum hlífðarleiðarinn (PE) |
|||
Eiginleikar:
▶ Beint segulloka stýrt stefnu spólu loki High Performance útgáfa
▶ Wet Pin DC eða AC segulloka með færanlegu spólu
▶ Handhæð, valfrjálst
▶ Hægt er að snúa segullólu spólu í gegnum 90 °
▶ Það er ekki nauðsynlegt að opna þrýstingshólfið þegar skipt er um spólu
▶ Rafmagnstengingar annað hvort sem einstök eða miðstengingar
▶ Porting mynstur til DIN 24 340 Form A, ISO 4401 og CETOP - RP 121H
Umsókn:
Solenoid starfræktir stefnulokar af gerð 4we 6 J Stjórna byrjun, stöðvun og stefnu vökva.
Í meginatriðum samanstanda stefnu stjórnunarlokanna 4we 6 af húsi (1), einum eða tveimur segullokum (2), stjórnunarspólunni (3) og einum eða tveimur afturfjöðrum (4). Í de-orsakandi ástandi er stjórnunarspólan (3) haldin í hlutlausu eða upphafsstöðu með afturfjöðrum (4) (nema fyrir höggspólur). Stjórnunarspólan (3) er virkjað með blautum pinna segulloka (2). Kraftur segulloka (2) virkar um stimpilinn (5) á stjórnunarspólunni (3) og ýtir þessu frá hlutlausri stöðu sinni í nauðsynlega lokastöðu. Þetta gefur ókeypis flæði frá P til A og B til T eða P til B og A til T.
Þegar segulloka (2) er aflétt er stjórnunarspólan (3) skilað í hlutlausa stöðu sína með afturfjöðrum (4).
Valfrjáls hönd hnekkja (6), gerir kleift að hreyfa stjórnunarspóluna (3) án þess að orka segulloka.
Uppbygging skýringarmynd af WE 6 61B röð
