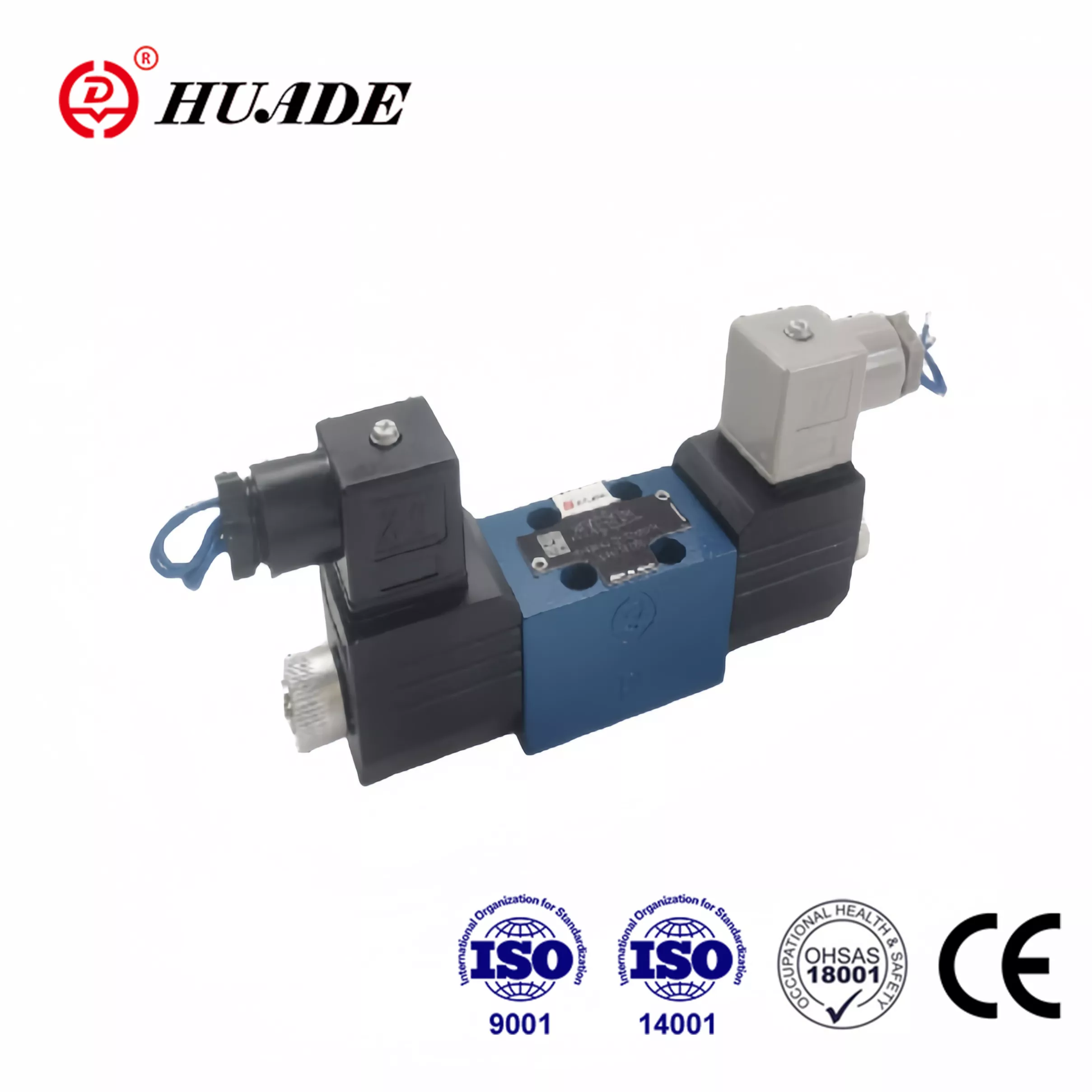

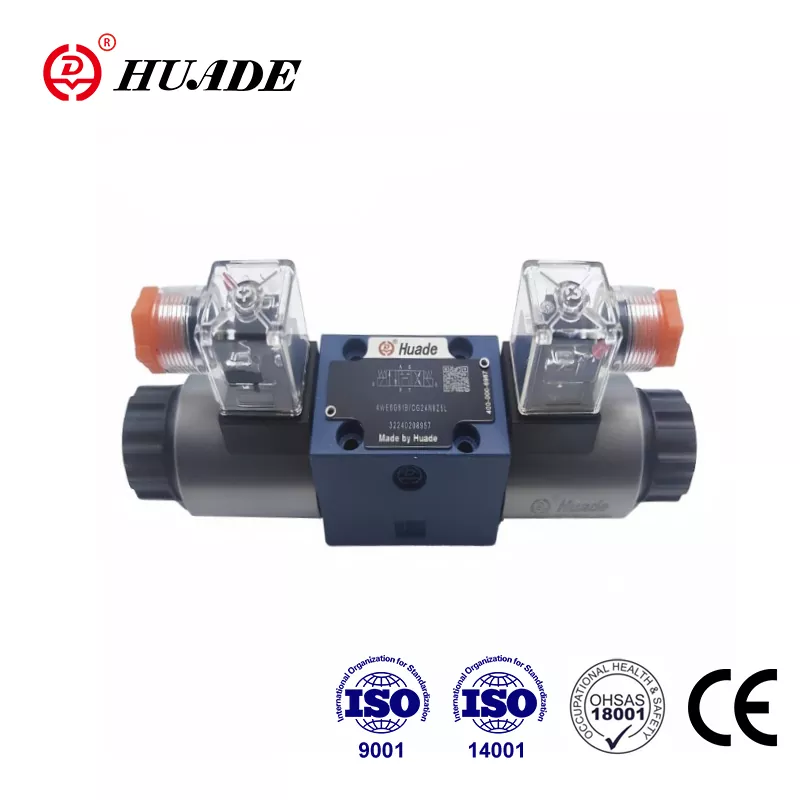

Stefnumótandi samstarf kínverskra og þýskra stjórnvalda frá 1979, Huade hefur tekið upp háþróaða tækni frá Rexroth. Huade® WE 4 stefnusnúningsventill er hagkvæmur valkostur við sömu gerð sem Rexroth býður upp á. Huade leggur mikla áherslu á gæðin. Huade er með strangt prófunarkerfi til að tryggja að sérhver stefnuloki hafi yfirburði. Segulloka röðin hefur staðist CE vottun. Huade® vökvalokar eru mikið notaðir í verkfræði- og byggingarvélum, málmvinnslu, verkfærum, umhverfisvernd, skipasmíði, geimferðum, járnbrautarflutningum, jarðolíu og jarðolíu, hernaðariðnaði og öðrum sviðum. Það er áreiðanlegt innlent vörumerki í Kína.
|
Vökvakerfi tæknigögn |
||
|
Hámarksrekstrarþrýstingur-Port A,B,P （㎫） |
allt að 21.0 |
|
|
Port T (㎫) |
10.0 .Með táknum A eða B verður að nota tengi T sem lekateng |
|
|
Hámarksrennsli (L/mín.) |
upp í 25 |
|
|
Þrýstivökvi |
Jarðolía eða fosfat ester |
|
|
Seigjusvið (mm2/s) |
2,8 til 500 |
|
|
Hitastig þrýstingsvökva （℃） |
-30～+80 |
|
|
Mengunarstig (㎛) |
Leyfileg hámarksmengun á vökvavökvanum í NAS 1638 flokki 9. Við mælum því með síu með lágmarks varðveisluhraða β≥ 75 |
|
|
Þyngd (kg) |
Loki með 1 segulloku 0,9 |
|
|
Raftæknigögn |
||
|
Tiltæk spenna (V) |
12. 24.220.110R 220R |
|
|
Orkunotkun (W) |
22 |
|
|
Skylda |
samfellt |
|
|
Skiptitími |
ON (ms) |
20 til 30 |
|
SLÖKKT (ms) |
10 til 20 |
|
|
Hámark umhverfishiti（℃） |
+50 |
|
|
Hámark spóluhitastig （℃） |
+150 |
|
|
Vörn samkvæmt DIN 40 050 |
IP65 |
|
|
Skiptatíðni (lotur/klst.) |
15000 |
|
|
Með raftengingu verður að tengja hlífðarleiðarann (PE ) í samræmi við viðeigandi reglur |
||
Eiginleikar:
▶ Stefnulokar af gerðinni WE 4 eru segulloka-stýrðir stefnulokar
▶ Blautar segullokur með jafnstraumi eða riðstraumi
▶ Flutningamynstur í ISO 4401 og CETOP - RP 121H
Umsókn:
Stefnulokar af gerðinni WE 4 eru segulloka stýrðir stefnulokar. Þeir stjórna byrjun, stöðvun og stefnu vökva.
Þessir stefnulokar samanstanda í grundvallaratriðum af húsinu (1), einni eða tveimur segullokum (2), stýrispólunni (3) og einum eða tveimur afturfjöðrum (4).
Stjórnspólunni (3) er haldið með afturfjöðrinum (4) í miðlægri stöðu eða í upphafsstöðu (að undanskildum læstum spólum). Stjórnarsnúningurinn (3) er stjórnaður með blautum pinna segullokum (2). Í orkuspennu ástandi. Kraftur segullokunnar (2) virkar í gegnum stimpilinn (5) á stjórnsnúningnum (3) og færist það sama úr hvíldarstöðu sinni í þá endastöðu sem óskað er eftir. Þannig er nauðsynlegt flæðimynstur frá P til A og B til Tor P til B og A til T valið. Þegar segullokan (2) er straumlaus fer stjórnsnúningurinn (3) aftur í hlutlausan
Þessi útgáfa er stefnuloki með 2 skiptistöður og stöðu við afturfjöðrun (4). Yfirbyggð handstýring er til staðar þannig að hægt sé að stjórna stýrispólunni (3) án þess
að virkja segullokuna.
Úrskurðarmynd af 4WE 4-10B
Inngjöf skothylkis
