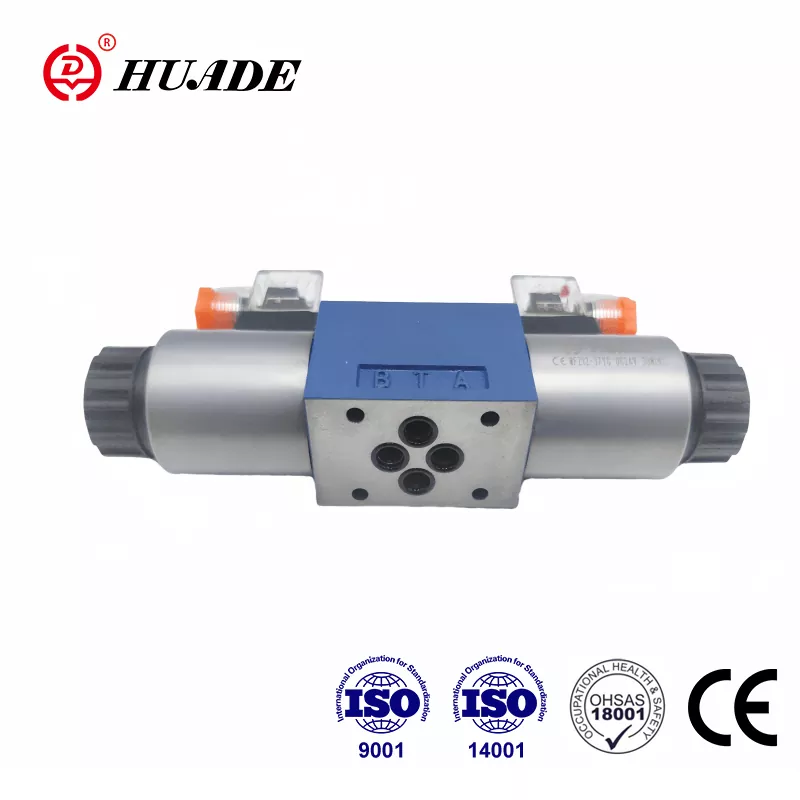

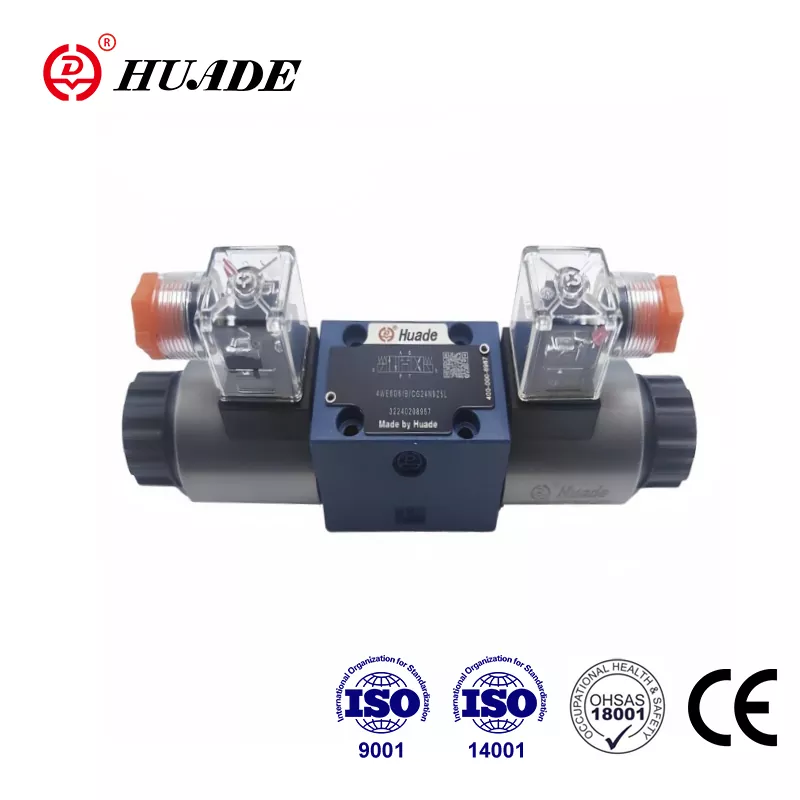

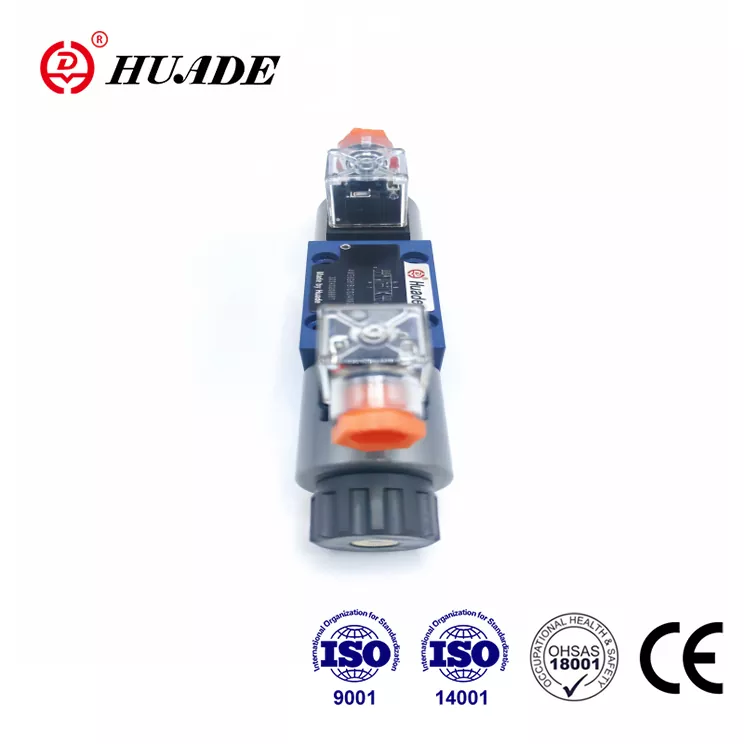

Samstarf við Rexroth tvisvar frá 1979 hefur Huade innleitt nýjungatækni frá Rexroth. Huade Brand We 5 Directional Spool loki er hagkvæmur valkostur við sömu gerð sem Rexroth býður upp á. Huade rekur meira en 750 stykki framleiðslubúnað sem fluttur er inn frá Bandaríkjunum, Japan, Þýskalandi og Sviss. Huade leggur mikið álag á gæðin til að tryggja að sérhver stefnu loki hafi yfirburða frammistöðu. Stefnuþáttaröð segulloka hefur staðist CE -vottun. R & D og framleiðslustjórnunarkerfi uppfyllir ISO9001, ISO14001 og ISO45001. Vökvalokar Huade vörumerkisins eru mikið notaðir í hernaðariðnaðinum og öðrum sviðum í Kína vegna stöðugrar afkösts.
|
Vökvagögn |
|||
|
Vökvavökvi |
steinefnaolíur eða fosfat ester |
||
|
Vökvishitastig |
-30 ～+80 |
||
|
Seigju svið (mm2/s) |
2.8 til 500 |
||
|
Rekstrarþrýstingur, max. (㎫) |
Höfn A, B, bls |
Höfn t |
|
|
allt að 25 |
allt að 6 |
||
|
Rennslissvæði (skiptisstaða 0): |
Með tákn w |
Með tákn q |
|
|
u.þ.b. 3%af nafnþversniðinu |
u.þ.b.6% af nafnþversniðinu |
||
|
Þyngd (kg) |
loki |
Subplate G115/01 |
Subplate G96/01 |
|
u.þ.b.1.4 |
u.þ.b.0.7 |
u.þ.b.0.5 |
|
|
Rafmagnsgögn |
|||
|
AC spenna (v) |
110 ， 220 ， í 50Hz |
||
|
DC spenna (v) |
12 、 24 、 110 |
||
|
Spennutegund |
AC |
DC |
|
|
Kraftþörf (W) |
26 |
||
|
Holding Power (VA) |
- |
46 |
|
|
Skipt um afl (VA) |
- |
130 |
|
|
Skylda hringrás |
Haltu áfram |
||
|
Kveikja tíma á (MS) |
40 |
25 |
|
|
Skiptir um frí (MS) |
30 |
20 |
|
|
Umhverfishitastig （℃） |
+50 |
||
|
Spóluhitastig （℃） |
+150 |
||
|
Skipta tíðni hringrás (hringrás/klst.) |
15000 |
7200 |
|
|
Tegund verndar við DIN 40 050 |
IP65 |
||
Eiginleikar:
▶ Beint segulloka virkjaður stefnuþvottunarventill
▶ Wet Pin DC eða AC segulloka
▶ Tenging undirplata
Umsókn:
Stefnulokar af gerð WE5 eru segulloka stýrðir stefnulokar. Þeir stjórna byrjun, stöðva og stefnu vökva. Þessi loki er mikið notaður í ýmsum vökvakerfum og tilraunaventlum ýmissa þrýstingsventla.
Þessir stefnulokar samanstanda í grundvallaratriðum af húsinu (1), einum eða tveimur segullokum (2), stjórnunarspólunni (3) og einum eða tveimur afturfjöðrum (4).
Stjórnunarspólan (3) er haldin með endurkomusvindinum (4) í miðju eða í upphafsstöðu (nema fyrir afskekktar spólur). Stýringarspólan (3) er virkjað með blautum pinna segulloka (2). Í orkugjafa ástandi. Kraftur segulloka (2) virkar í gegnum stimpilinn (5) á stjórnunarspólunni (3) og færir það sama frá hvíldarstöðu í viðkomandi lokastöðu. Þannig er nauðsynlegt rennslismynstur frá P til A og B til T eða P til B og A til T valið. Þegar segulloka (2) er aflétt, er stjórnunarspólan (3) skilað í hlutlausa stöðu sína með endurkomu vorsins (4). Hægt er að stjórna handvirkri hnekki þannig að hægt er að stjórna stjórnunarspólunni (3) án þess að orka segulloka.
Tegund 4We5N 6.0b/o ...
Þessi útgáfa er stefnu loki með 2 skiptistöðum og 2 segulloka án þess að koma í veg fyrir og uppsprettur. Það er engin skilgreind skiptisstaða í afgreiðsluástandi.
Tegund 4we5n 6.0b/af ..
Þessi útgáfa er stefnu loki með 2 skiptisstöðu, 2 segulloka og farveg. Þannig eru viðeigandi rofastöður fastar og stöðug orkan á segulloka er ekki nauðsynleg.
Uppbygging skýringarmynd af WE 5
