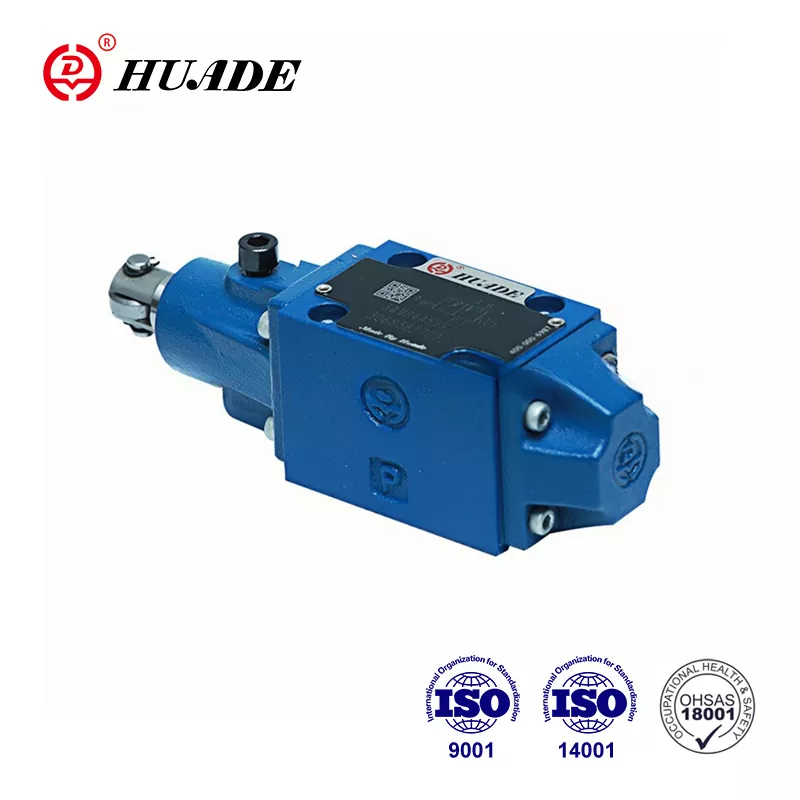

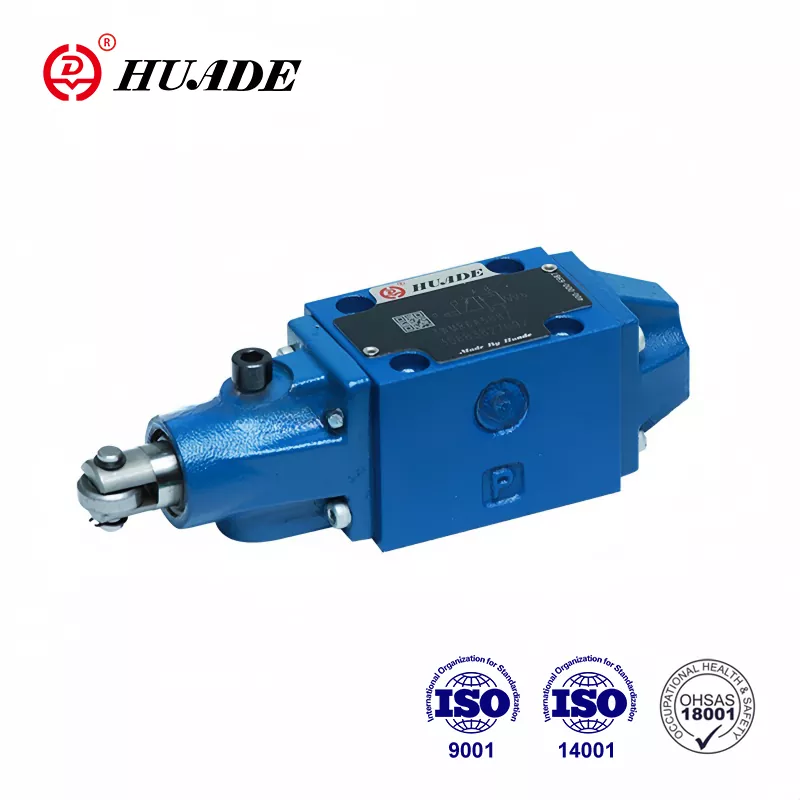

Huade er kínverskt vel þekkt ríkisfyrirtæki sem sérhæfir sig í vökvakerfi. Huade hafði tvo langtíma samvinnuupplifun við Rexroth frá 1979. Huade® WMR Valve er hagkvæmur valkostur við sömu seríu Rexroth. Þessi stefnu loki nýtur ókeypis viðhaldsþjónustu innan eins árs ábyrgðartímabils. Huade leggur mikið álag á gæði. Verksmiðjan hefur staðist ISO9001, ISO14001 og OH SAS18001. Huade® vökvalokar eru mikið notaðir í verkfræði- og smíði, málmvinnslu, vélarverkfæri, umhverfisvernd, skipasmíði, geimferða, járnbrautaraflutning, jarðolíu og jarðolíu, hernaðariðnað og önnur svið. Það er áreiðanlegt vörumerki í Kína.
|
Stærð |
6 |
10 |
|||
|
Hámark |
höfn A. B. P (㎫) |
til 31,5 |
|||
|
höfn t (㎫) |
til 6 |
til 16 |
|||
|
Í táknum A og B verður að nota T tengið sem frárennslis tengingu |
|||||
|
Hámarksrennsli (l/mín.) |
allt að 60 |
allt að 120 |
|||
|
Flæðisþversnið |
Fyrir tákn q, 6% af nafnþversniðinu |
||||
|
Fyrir tákn w, 3% af nafnþversniðinu |
|||||
|
Þrýstingsvökvi |
Steinefnaolíur (fyrir NBR innsigli) eða |
||||
|
Þrýstingsvökvi hitastig （℃） |
-30 ～+80 |
||||
|
Seigju svið (mm2/s) |
2.8 til 500 |
||||
|
Þyngd (kg) |
u.þ.b.1.4 |
u.þ.b.3.3 |
|||
|
Rekstrarafli hjá Roller Lever |
Við núllþrýsting |
100 til 121 |
Tveir stöður loki |
70 til 140 |
|
|
(N) |
við þrýsting |
184 til 205 |
Þrír stöður loki |
70 til 175 |
|
Eiginleikar:
▶ Beint starfrækt stefnuspennuventill með stillanlegri rúlluaðgerð
▶ Hægt er að stíga samsetningu rúllustöng í 90 °
▶ Radial krafta frásogast áreiðanlega (allt að 30 °)
▶ 19 tegundir Standard Spool aðgerð
Stefnumótandi lokar gerð WMR eru rúllustýrðir stefnulokar.
Þeir samanstanda í grundvallaratriðum af húsinu (1), rúllustönginni (2), stjórnunarspólunni (3) og endurkomunni
Vor (4).
Innstungu er krafist ef flæði meira en leyfilegt gildi getur komið fram á meðan loki spólan er frá einni stöðu til annarrar. Innstunguopið er komið fyrir í P tengi stefnuventilsins.
Cutaway View of WMR 6
Skothylki inngjöf
