Stefnumótunarventill Wmm 10
  • Stefnumótunarventill Wmm 10Stefnumótunarventill Wmm 10

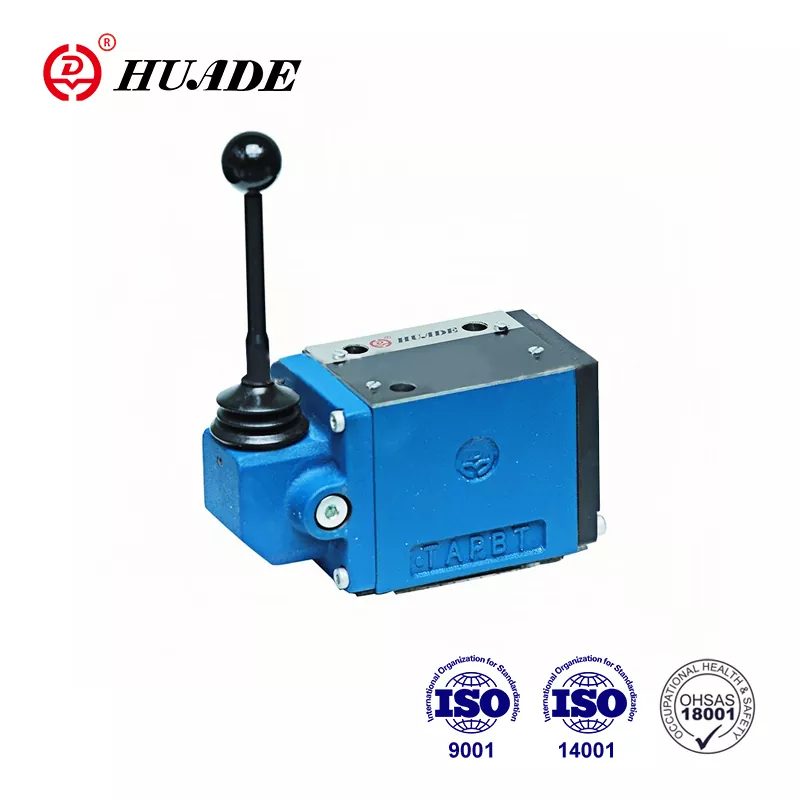

Stefnumótunarventill Wmm 10

• Vörueiginleikar: Handstöng, virkjuð, Spring Return/Detent Valfrjálst, Rexroth-samhæf hönnun með betri áreiðanleika
• Forskriftir: Stærð 10, hámarksþrýstingur 31,5MPa (A, B, P tengi), Max Flow 120L/mín.
• Umsóknir: Byggingarvélar, efnabúnað, létt iðnaðarvélar, locomotives

Huade er kínverskt vel þekkt ríkisfyrirtæki sem sérhæfir sig í vökvastýringartækni. Huade® WMM 10 lokar geta alveg komið í stað sömu seríu sem Rexroth býður upp á vegna tveggja langtíma samvinnuupplifunar við Rexroth. Það er samkeppnishæft með góðum gæðum og lægra verði. Þessi stefnu loki nýtur ókeypis viðhaldsþjónustu innan eins árs ábyrgðartímabils. Verksmiðjan hefur staðist ISO9001, ISO14001 og OH SAS18001. Vökvakerfi Huade eru mikið notuð í hernaðariðnaðinum og öðrum sviðum vegna yfirburða frammistöðu.

Vörubreytu stefnustýringarventilsins WMM 10

Tæknileg gögn (fyrir forrit utan þessara færibreytna. Vinsamlegast hafðu samband við okkur!)

Stærð

10

Hámark
Vinnuþrýstingur

höfn A. B. P (㎫)

til 31,5

höfn t (㎫)

til 15

Hámarksrennsli (l/mín.)

til 120

Rennslisþversnið (stjórnunarstaða 0)

Fyrir tákn q, 6% af nafnþversniðinu

Fyrir tákn w, 3% af nafnþversniðinu

Þrýstingsvökvi

Steinefnaolíur (fyrir NBR innsigli) eða
 Fosfat ester (fyrir FPM innsigli)

Þrýstingsvökvi hitastig (℃)

-30 ~+80

Seigju svið (mm2/s)

2.8 til 500

Þyngd (kg)

u.þ.b.3.3

Stjórnkraftur á handfanginu (n)

með Detent Ca.16 ~ 23

Án þess að koma í veg fyrir u.þ.b.20 ~ 27


Vörueiginleiki og beiting stefnustýringarventilsins WMM 10

Eiginleikar:

▶ Bein virkjuð stefnuþrýstingsventill með handstöng

▶ Með vorköstum eða farþega, valfrjálst

▶ fyrir festingu undirplata

▶ Porting mynstur til DIN 24 340 Form A, ISO 4401 og CETOP - RP 121H


Umsókn:

Stefnumótandi loki gerð WMM 10 samþykkir plötutengingu, sem hefur kosti smærrar, mikillar rennslisgetu og góðs áreiðanleika samanborið við aðra innlenda seríuloka. Það er mikið notað í byggingarvélum, efnafræðilegum vélum, léttum iðnaðarvélum, eimreiðum og öðrum atvinnugreinum.

Aðgerðir, hluti og tákn stefnu stýringarventilsins WMM 10

Gerð WMM 10 lokar eru handstöng stýrð stefnulokar. Þeir stjórna byrjun, stöðva og stefnu flæðis.

Stefnulokarnir samanstanda í grundvallaratriðum af húsi, handstöng, stjórnunarlaug ③, svo og einn eða tveir afturfjöðrar. Í óstöðvuðu ástandi er stjórnunarspólan haldið í hlutlausu eða upphafsstöðu þess með endurkomusveinum ④. Stýringarspólan ③ er virkjað með handstönginni ②, þetta virkar í gegnum samskeyti og pinninn beint á stjórnunarspóluna ③. Spólan er þar með færð út úr hvíldarstöðu sinni í nauðsynlega skiptisstöðu. Eftir að handstönginni ② hefur verið skilað í skiptistöðu núll, er spólan ③ skilað í hlutlausa stöðu í gegnum endurspeglunina ④.


Tegund 4wmm ../ f .. (með afkomu)

Þessir lokar eru annað hvort 2 eða 3 staðsetningarstýringarlokar sem eru búnir af stað, sem starfar í öllum skiptum stöðum


Cutaway View of Type Wmm10 ... 30b

Skothylki inngjöf
