Þessi yfirgripsmikli handbók útskýrir vökvahlutfallsstýringartækni á einfaldan hátt og nær yfir allt frá grunnvinnureglum til háþróaðrar servóstýringar.
Hvað er vökvahlutfallsventill?
Vökvahlutfallsventill er rafvökvabúnaður sem breytir rafmagnsinntaksmerkjum í hlutfallslega vökvaútgang. Ólíkt einföldum á/slökktu segulloka, veita hlutfallslokar stöðuga, breytilega stjórn á vökvaflæði, þrýstingi og stefnu. Fyrir alhliða yfirlit, sjáhvað er hlutfallsventill.
Helstu eiginleikar:
- Breytir hliðstæðum rafboðum (0-10V, 4-20mA) í nákvæma vökvastýringu
- Veitir óendanlega staðsetningu á milli algjörlega opins og lokaðs ástands
- Gerir mjúkar, hægfara hreyfingar vélarinnar
- Samþættast óaðfinnanlega við PLC stjórnkerfi og sjálfvirknikerfi
Hugsaðu um það sem dimmerrofa fyrir vökvaafl - sem gefur þér nákvæma stjórn í stað þess að vera bara "fullur kraftur" eða "slökktur".
Hvernig vökvahlutfallslokar virka:Eftirlitsferlið
Grunnrekstrarregla
Lokastýringin sendir hliðrænt rafmagnsmerki (venjulega 0-10V DC eða 4-20mA straumlykkju) til hlutfalls segulloka stýrisins.
Hlutfallssegullokan breytir rafstraumi í segulkraft. Hærri straumur = sterkara segulsvið = meiri virkjunarkraftur.
Segulkraftur hreyfir ventlaspóluna gegn fjöðrmótstöðu. Spólastaða samsvarar beint styrk inntaksmerkis.
Hreyfing spóla breytir opnun vökvaopsins, stjórnar flæðihraða, þrýstingi eða stefnustýrðum flæðisleiðum.
LVDT stöðuskynjarar eða þrýstimælir veita rauntíma endurgjöf til lokamagnarans fyrir nákvæma servóstýringu.
Háþróuð stýritækni
Pulse Width Modulation (PWM):Dregur úr orkunotkun og hitamyndun á meðan viðheldur nákvæmri kraftstýringu.
Sveiflutíðni:Litlar sveiflur (venjulega 100-300 Hz) vinna bug á truflanir núningi og bæta lokaupplausn í ±0,1% af fullum mælikvarða.
Merkjarampur:Smám saman inntaksbreytingar koma í veg fyrir vökvalost og tryggja mjúka hröðun/hraðaminnkun á stýrisbúnaði.
Tækniforskriftir og árangursbreytur
Mikilvægar árangursmælingar
| Parameter | Dæmigert svið | Afkastamikil |
|---|---|---|
| Flæðisgeta | Dulliau Rheoli Llif: Tair Ffordd o Reoli Cyflymder | Allt að 2000 l/mín |
| Rekstrarþrýstingur | 210-350 bör | Allt að 700 bar |
| Svartími | 50-200 ms | 15-50 ms |
| Línulegleiki | Proizvodna linija cevi Krah uporablja tehnologijo oblikovanja navijal in sinhronega ekstruzijskega varjenja ter tehnologijo vročega navijanja za proizvodnjo cevi višje kakovosti. Vodilna mednarodna linija, tehnološko napredna in zaprošena za številne patente. Proizvodna linija cevi Krah je popolnoma avtomatizirana, uporaba robotskih rok pa močno izboljša učinkovitost proizvodnje. | ±1% |
| Hysteresis | Sveiflutíðni: | <1% |
| Upplausn | 0,5-1% | 0,1% |
| Tíðni svörun | 10-50 Hz | 100+ Hz |
Merkjasamhæfi
Spennustjórnun:±10V, 0-10V DC
Núverandi stjórn:4-20mA, 0-20mA
Stafrænar samskiptareglur:CANopen, EtherCAT, IO-Link, Profinet
Gerðir athugasemda:LVDT, potentiometer, þrýstimælir
Tegundir hlutfallsstýriloka
1. Hlutfallsflæðisstýringarventlar
Virkni:Stilltu rúmmálsflæðishraða fyrir hraðastýringu
Umsóknir:CNC vélaverkfæri, vélfærahreyfingar, færibandakerfi
Flæðisvið:5-500 L/mín með ±2% nákvæmni

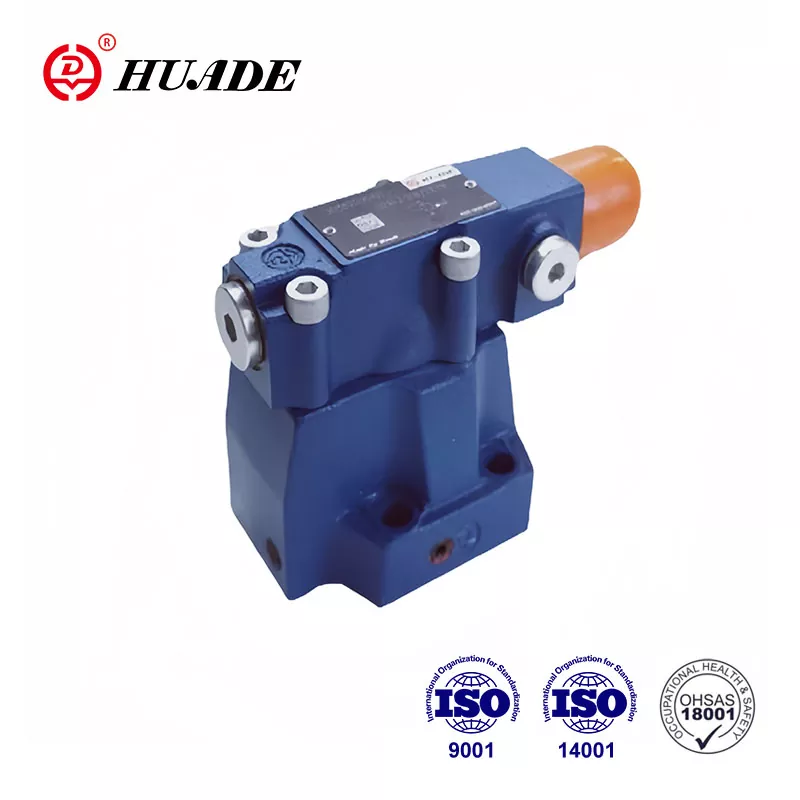

2. Hlutfallslegir þrýstingsléttir/minnkunarlokar
Virkni:Haltu stöðugum þrýstingi eða takmarkaðu hámarks kerfisþrýsting
Umsóknir:Sprautumótun, efnisprófun, klemmukerfi
Þrýstisvið:5-350 bör með ±1% stjórnunarnákvæmni
3. Hlutfallsstýrðar stýrilokar
Virkni:Stjórna flæðistefnu og hraða samtímis
Stillingar:4/3-vegur, 4/2-vegur með hlutfallslegri rennslisstýringu
Umsóknir:Færanleg vökvakerfi, iðnaðar sjálfvirkni, servó staðsetning
4. Tveggja þrepa servó-hlutfallslokar
Virkni:Háflæðisforrit með nákvæmni á servóstigi
Flugmannastig:Lítill servóventill stjórnar aðalstigi spólu
Umsóknir:Stálvalsverksmiðjur, stórar pressur, sjóstýrikerfi
Hlutfallslegir vs. Servo vs. Standard lokar: Tæknilegur samanburður
| Hratt (~50 ms) | Standard loki | Hlutfallsventill | Endurtekningarhæfni |
|---|---|---|---|
| Stjórna upplausn | Yn rheoli llif sy'n mynd I MEWN i'r silindr hydrolig | 0,1-1% | 0,01-0,1% |
| Tíðni svörun | N/A | 10-50 Hz | 100-500 Hz |
| Þrýstifall | 5-20 bar | 10-50 Hz | 3-10 bör |
| Mengunarþol | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Kostnaðarþáttur | 1x | 3-5x | 8-15x |
| Viðhaldsbil | 2000 klst | 3000-5000 klst | 1000-2000 klst |
Ítarleg forrit og notkunartilvik í iðnaði
Framleiðslusjálfvirkni
- Innspýting mótun:Þrýstingsstýring innan ±0,5% fyrir samræmd gæði hluta
- Málmmyndun:Þvingunarstýring allt að 5000 tonn með hlutfallsþrýstingsstjórnun
- Samsetningarlínur:Hraðasamsvörun á milli margra stýritækja innan ±1%
Farsímabúnaður
- Gröfustjórnun:Viðbragðstími stýripinna til loka <100ms fyrir þægindi stjórnanda
- Fabrikatioun AutomatisatiounÁlagsskynjandi þrýstingsstýring fyrir orkunýtingu
- ÞrýstieinkunnirDælustýring með breytilegri tilfærslu fyrir PTO forrit
Aerospace og Defense
- Flughermar:Stýring á hreyfipalli með ±0,1 mm staðsetningarnákvæmni
- Flugvélakerfi:Yfirborðsvirkjun lendingarbúnaðar og flugstýringar
- Prófunarbúnaður:Þreytupróf með nákvæmri kraft- og tíðnistjórnun
Stjórnkerfissamþætting og netkerfi
PLC samþætting
Flestir hlutfallslokar tengjast forritanlegum rökstýringum í gegnum:
- Analog I/O:4-20mA straumlykkjur eða ±10V spennumerki
- Kontroll ResolutiounUmbreyttu PLC úttak í rétt ventla drifmerki
- Rafeindabúnaður um borð (OBE):Innbyggð rafeindatækni einfaldar raflögn
Samskiptareglur iðnaðarins
- EtherCAT:Rauntíma Ethernet fyrir háhraða servóforrit
- CANopen:Dreift eftirlit í farsíma- og iðnaðarbúnaði
- IO hlekkur:Punkt til punkt samskipti fyrir snjallskynjara samþættingu
- Profinet/Profibus:Siemens sjálfvirkni vistkerfi samhæfni
Stýringaralgrím fyrir lokaða lykkju
- PID stjórn:Hlutfallsleg-Integral-Afleidd endurgjöf stjórna
- Áframstraumur:Hydraulesch proportional Ventile representéieren eng kritesch Technologie déi traditionell hydraulesch Kraaft mat modernen elektronesche Kontrollsystemer iwwerbréckt. Hir Fäegkeet fir präzis, kontinuéierlech Kontroll ze bidden mécht se wesentlech fir Uwendungen déi Genauegkeet, Effizienz a glat Operatioun erfuerderen.
- Aðlögunarstýring:Sjálfstillingarfæribreytur fyrir mismunandi álagsskilyrði
Bilanaleit og greiningaraðferðir
Algengar bilunarstillingar og lausnir
Spóla festist (80% bilana)
Orsök:Mengaður vökvavökvi eða lakksöfnun
Lausn:Skola kerfið, skipta um síur, viðhalda ISO 19/16/13 hreinleika
Forvarnir:500 tíma síuskipti, vökvagreining
Signal Drift/Línulegt tap
Orsök:Hitaáhrif, öldrun íhluta, rafmagnstruflanir
Lausn:Endurkvörðun, EMI vörn, hitauppbót
Prófunaraðferð:5 punkta línuleikaprófun með kvarðaðri tækjabúnaði
Hægur viðbragðstími
Orsök:Innri leki, ófullnægjandi framboðsþrýstingur, rafmagnsvandamál
Lausn:Skipt um innsigli, fínstilling þrýstings, stilling á magnara
Mæling:Minnkað viðhald: 25% færri þjónustusímtöl
Forspárviðhaldsaðferðir
- Titringsgreining:Finndu vélrænt slit í ventlahlutum
- Olíugreining:Fylgstu með mengun og eyðingu aukefna
- Hitamyndataka:Þekkja vandamál í sambandi við rafmagn
- Árangursþróun:Fylgstu með viðbragðstíma og hnignun nákvæmni
Valviðmið og stærðarleiðbeiningar
Flæðiskröfur
Industry 4.0 samþætting
- Q = Rennslishraði (L/mín.)
- A = Flatarmál stýrisbúnaðar (cm²)
- V = Æskilegur hraði (m/mín)
- η = Kerfisvirkni (0,85-0,95)
Stærð loki fyrir 120-150% af útreiknuðu flæði fyrir bestu stjórn.
Þrýstieinkunnir
- Kerfisþrýstingur:Lokaeinkunn ≥ 1,5 × hámarks kerfisþrýstingur
- Þrýstifall:Haltu 10-15 börum yfir lokann fyrir góða stjórn
- Bakþrýstingur:Íhugaðu takmarkanir á baklínu í stærð
Umhverfissjónarmið
- Hitastig:Standard (-20°C til +80°C), Háhitavalkostir í boði
- Titringsþol:IEC 60068-2-6 samræmi fyrir farsímaforrit
- IP vernd:IP65/IP67 einkunnir fyrir erfiðar aðstæður
- Sprengjuvörn:ATEX/IECEx vottun fyrir hættusvæði
Framtíðarþróun í hlutfallslokatækni
Industry 4.0 samþætting
- IoT tenging:Þráðlaust eftirlit og skýjabundin greining
- Vélarnám:Forspár reiknirit fyrir bestu frammistöðu
- Stafrænn tvíburi:Sýndarlokalíkön fyrir kerfislíkön
- Blockchain:Örugg viðhaldsskrá og auðkenning á hlutum
Háþróuð efni og hönnun
- Aukaframleiðsla:Flókin innri rúmfræði fyrir bætta flæðiseiginleika
- Snjall efni:Formminni málmblöndur fyrir aðlögunarstýringu
- Nanótækni:Háþróuð húðun fyrir bætta slitþol
- Lífræn innblásin hönnun:Hagræðing vökvavirkni frá náttúrunni
Fókus á sjálfbærni
- Endurheimt orku:Endurnýjunarrásir með hlutfallsstýringu
- Lífbrjótanlegur vökvi:Samhæfni við umhverfisvæna vökvakerfi
- Lífsferilsmat:Hönnun fyrir endurvinnslu og minni umhverfisáhrif
- Hagræðing:AI-drifin stjórn fyrir lágmarks orkunotkun
Kostnaðar- og ávinningsgreining og sjónarmið um arðsemi
Upphafsfjárfesting vs rekstrarsparnaður
Эдгээр нь мотор хурдыг тохируулахын тулд шаардлагатай зүйлээ тааруулж, гидравлик системийг хянах боломжтой.
Hlutfallslokaálag: $2.000-5.000
Orkusparnaður: 15-30% af vökvaorkunotkun
Minnkað viðhald: 25% færri þjónustusímtöl
Bætt framleiðni: 10-15% stytting á lotutíma
Meðalarðsemi: 12-24 mánuðir í hánýtingarforritum
Heildarkostnaður við eignarhald
- Orkunotkun:Breytileg vs. föst flæðikerfi
- Viðhaldskostnaður:Áætlaðar áætlanir vs hvarfgjarnar viðhaldsaðferðir
- Minnkun á niðritíma:Forspárviðhaldsgeta
- Vörugæði:Bætt samkvæmni dregur úr brotahlutfalli
Niðurstaða
Vökvahlutfallslokar tákna mikilvæga tækni sem brúar hefðbundið vökvaafl við nútíma rafeindastýrikerfi. Hæfni þeirra til að veita nákvæma, stöðuga stjórn gerir þau nauðsynleg fyrir forrit sem krefjast nákvæmni, skilvirkni og sléttrar notkunar.
Helstu atriði fyrir innleiðingu:
- Passaðu lokaforskriftir vandlega við umsóknarkröfur
- Fjárfestu í réttri kerfishönnun og vökvahreinleika
- Áætlun um samþættingu við núverandi stjórnunararkitektúr
- Íhugaðu langtíma viðhalds- og stuðningskröfur
Eftir því sem framleiðslan færist í átt að meiri sjálfvirkni og nákvæmni, heldur hlutfallslokatækni áfram að þróast með snjallari greiningu, betri tengingum og aukinni afköstum.
Hvort sem verið er að uppfæra núverandi búnað eða hanna ný kerfi, þá hjálpar skilningur á hlutfallslokatækni að hámarka afköst vökvakerfisins á meðan verið er að undirbúa framtíðarkröfur um samþættingu iðnaðar 4.0.
Tilbúinn til að innleiða hlutfallslokatækni í vökvakerfin þín? Íhugaðu að ráðfæra þig við reynda sjálfvirkniverkfræðinga til að tryggja hámarksval og samþættingu fyrir tiltekna forritin þín.
