Í heimi vökvastjórnunarkerfa eru nákvæmni og áreiðanleiki í fyrirrúmi. Hvort sem þú ert að vinna í sjálfvirkni í iðnaði, vökvakerfi eða pneumatic forritum, getur hæfileikinn til að stjórna flæðishraða með einstakri nákvæmni gert gæfumuninn á milli bestu frammistöðu og kerfisbilunar. Þetta er þar sem hlutfallsflæðislokar koma við sögu, sem þjóna sem háþróuð stjórntæki sem hafa gjörbylt því hvernig verkfræðingar nálgast vökvastjórnun.
Að skilja grunnatriðin

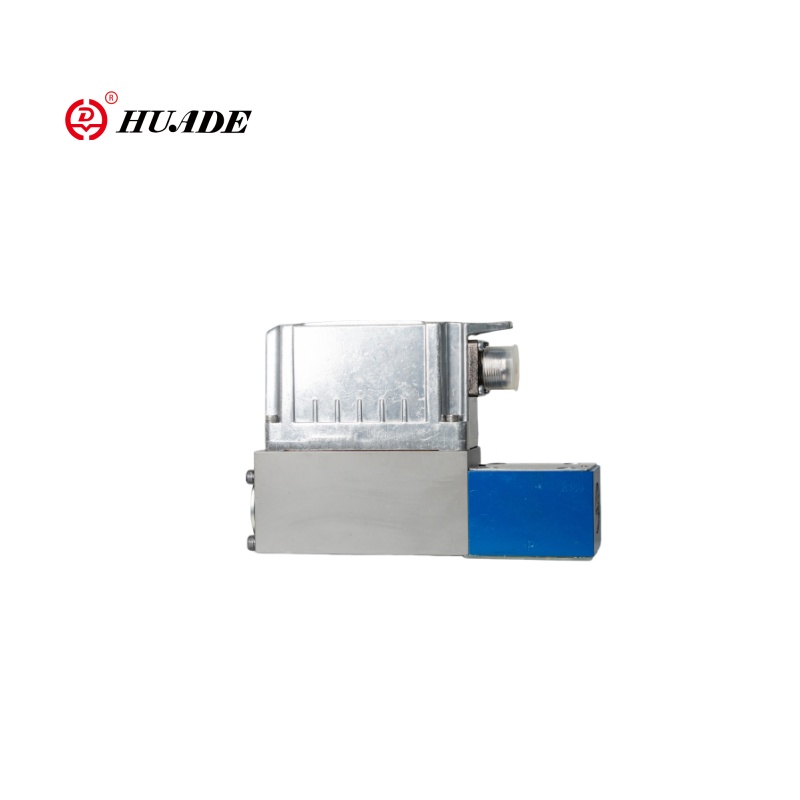

A hlutfallsrennslisventill (listhlutfallsventillfamily) er háþróuð gerð stjórnventils sem stjórnar vökvaflæðishraða í réttu hlutfalli við inntaksmerki, venjulega rafstraum eða spennu. Ólíkt hefðbundnum á/slökktu lokum sem einfaldlega opnast eða lokast, veita hlutfallsflæðislokar óendanlega breytilega stjórn innan rekstrarsviðs þeirra. Þetta þýðir að þeir geta haldið hvaða flæðishraða sem er á milli núlls og hámarksgetu þeirra og bregðast kraftmikið við breyttum kröfum kerfisins.
"Hlutfallslegur" þátturinn vísar til línulegs sambands milli inntaksmerkisins og opnunarstöðu lokans. Til dæmis, ef loki fær 50% inntaksmerki, mun hann opnast í 50% af hámarksgetu sinni og skila um það bil 50% af hámarksflæðishraða hans. Þessi fyrirsjáanlega hegðun gerir þessar lokar ómetanlegar í forritum sem krefjast nákvæmrar flæðisstýringar.
Hvernig hlutfallsflæðislokar virka
Rekstur hlutfallsflæðisloka miðast við rafeindastýrikerfi hans og vélræna stýribúnað. Lokinn fær hliðrænt inntaksmerki, venjulega a4-20 mAnúverandi lykkja eða0-10Vspennumerki, frá stjórnkerfi eins og PLC (Programmable Logic Controller) eða sérstakri flæðisstýringu. [Skiliðhvernig hlutfallslokar virkavélrænt]
Þetta rafmerki er unnið af innri rafeindatækni lokans, sem umbreytir því í vélræna hreyfingu með ýmsum stýritækni. Algengustu stýrivélarnar innihalda hlutfalls segulloka, servómótora eða raddspóluhreyfla. Þessir hreyflar staðsetja flæðisstýringarhluta lokans nákvæmlega - venjulega spólu, smellu eða nál - til að ná æskilegu flæðiopnun.
Margir nútímalegir hlutfallsflæðislokar eru meðlokuð endurgjöfarkerfimeð því að nota stöðuskynjara eða flæðiskynjara. Þessi endurgjöf gerir lokanum kleift að fylgjast stöðugt með raunverulegri stöðu sinni eða flæðihraða sem af því leiðir og gera rauntímastillingar til að viðhalda nákvæmni, jafnvel þegar kerfisaðstæður breytast vegna þrýstingsbreytinga eða hitasveiflna.
Tegundir og stillingar
Hlutfallsflæðislokar koma í nokkrum stillingum til að henta mismunandi forritum. Beinvirkir lokar stjórna flæði í gegnum eina tengi, sem gerir þá tilvalna fyrir einföld flæðisstjórnunarverkefni. Flugstýrðir lokar nota lítið stýristig til að stjórna stærra aðalstigi, sem gerir mikla flæðisgetu kleift en viðhalda nákvæmu stjórnnæmi.
Tvíhliða hlutfallsrennslislokarstjórna flæði í eina átt og eru almennt notuð fyrir flæðisstjórnunarumsóknir.Þriggja vega lokargetur beint flæði á milli tveggja úttaka eða sameinað flæði frá tveimur inntakum, sem gerir þau hentug til að dreifa eða blanda saman.
Innri hönnunin er mismunandi eftir umsóknarkröfum. Lokar af spólugerð bjóða upp á framúrskarandi flæðieiginleika og eru ríkjandi í vökvakerfi. Lokar af poppet-gerð bjóða upp á þétta lokunargetu og eru oft notaðir í pneumatic forritum. Nálarlokar skara fram úr í forritum sem krefjast mjög fínnar flæðisstillingar og eru algengar í nákvæmum skömmtunarkerfum.
Umsóknir yfir atvinnugreinar
Hlutfallsflæðislokar eru notaðir í fjölmörgum atvinnugreinum þar sem nákvæm flæðistýring er mikilvæg. Íframleiðsla og sjálfvirkni, þeir stjórna hraða vökvahólka og pneumatic stýrisbúnaðar, sem gerir slétta og nákvæma hreyfistýringu í færibandum, pökkunarbúnaði og efnismeðferðarkerfum kleift.
Thebílaiðnaðurnotar þessar lokar mikið í prófunarbúnaði, málningarúðakerfi og vökvapressuaðgerðum. Íloftrými, þau eru nauðsynleg fyrir eldsneytisflæðisstýringu, þrýstikerfi fyrir farþegarými og vökvaflugstýringarvélar þar sem nákvæmni og áreiðanleiki eru ekki samningsatriði.
Vatnshreinsiaðstaðanota hlutfallsrennslisloka fyrir efnaskömmtun, þar sem bæta þarf nákvæmu magni af meðferðarefnum í vatnsstrauma. Thelyfjaiðnaðibyggir á þessum lokum fyrir nákvæma skömmtun innihaldsefna í lyfjaframleiðsluferlum, þar sem nákvæmni hefur bein áhrif á gæði vöru og samræmi við reglur.
[Sjávökvahlutfallslokaforrit]
Kostir og kostir
Helsti kostur hlutfallsflæðisloka liggur í þeirraeinstök stjórnunarnákvæmni. Þeir geta venjulega viðhaldið flæðisnákvæmni innan ±2-5% af settpunkti, mun betri en handvirkar lokar eða einfaldar kveikja/slökkva stýringar. Þessi nákvæmni skilar sér í bættum vörugæðum, minni sóun og betri skilvirkni vinnslunnar.
Orkunýtinger annar verulegur ávinningur. Með því að veita aðeins nákvæmlega það flæði sem þarf á hverju augnabliki, útiloka hlutfallsflæðislokar orkusóun sem tengist stöðugu háflæðiskerfum sem nota þrýstiloka eða framhjárás til að stjórna umframflæði.
Samþættingargeta þessara loka með nútíma stýrikerfum gerir háþróaða sjálfvirkniaðferðir kleift. Þeir geta brugðist við mörgum inntaksmerkjum, tekið þátt í flóknum stjórnalgrímum og veitt greiningarviðbrögð til viðhaldskerfa, sem styðja forspárviðhaldsaðferðir.
Valssjónarmið
Þegar hlutfallsflæðisloki er valinn þarf að huga að nokkrum þáttum.Rennslissviðer grundvallaratriði - lokinn verður að standast bæði lágmarks- og hámarksflæðiskröfur umsóknarinnar. Þrýstingastig verður að fara yfir hámarks kerfisþrýsting, þar á meðal hvers kyns þrýstingsskota.
Viðbragðstími er mikilvægur í kraftmiklum forritum. Sum kerfi krefjast skjótra flæðisbreytinga á meðan önnur setja stöðugleika fram yfir hraða. Samhæfni stýrimerkja verður að passa við tiltæka úttak stjórnkerfis og aflþörf verður að vera í samræmi við tiltækt rafmagn.
Umhverfisaðstæður eins og öfgar hitastig, titringur og mengunarstig hafa áhrif á val á lokum. Samhæfni miðla tryggir að lokaefnin geti séð um tiltekinn vökva án niðurbrots eða mengunar.
Niðurstaða
Hlutfallsrennslislokar tákna hornsteinstækni í nútíma vökvastýringarkerfum, sem bjóða upp á nákvæmni og sveigjanleika sem krafist er í krefjandi forritum nútímans. Hæfni þeirra til að veita nákvæma, endurtekna flæðistýringu á sama tíma og þau eru samþætt óaðfinnanlega við rafeindastýrikerfi gerir þau ómissandi í atvinnugreinum, allt frá framleiðslu til geimferða.
Eftir því sem sjálfvirkni heldur áfram að aukast og nákvæmniskröfur verða sífellt strangari, munu hlutfallsflæðislokar án efa gegna enn mikilvægara hlutverki við að gera skilvirkt, áreiðanlegt og nákvæmt vökvastýringarkerfi. Fyrir verkfræðinga og kerfishönnuði er nauðsynlegt að skilja getu þessara loka og rétta beitingu til að þróa hagkvæmar vökvastýringarlausnir sem mæta bæði núverandi þörfum og framtíðaráskorunum.
