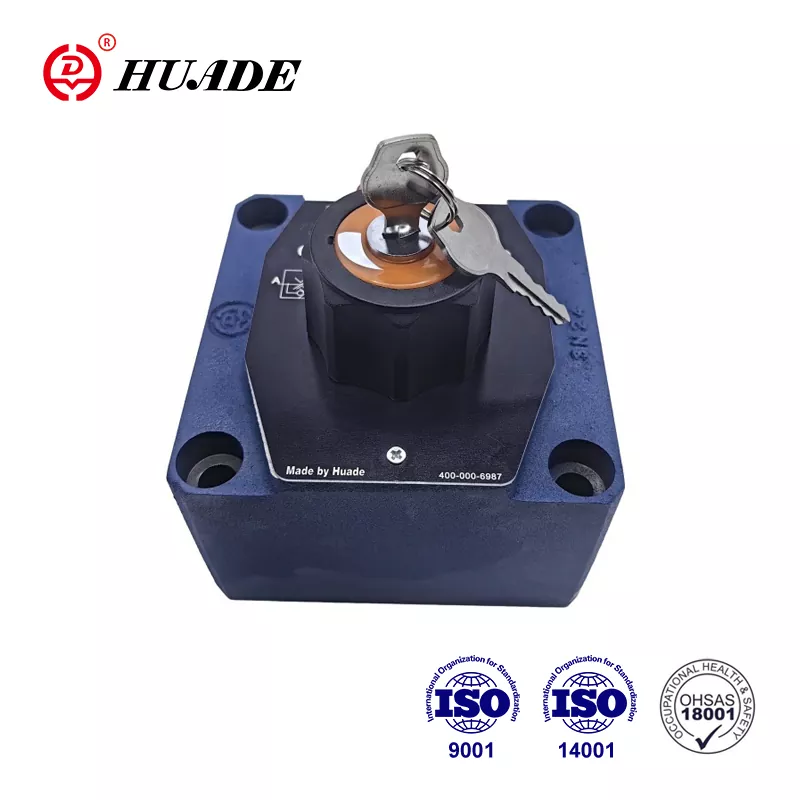

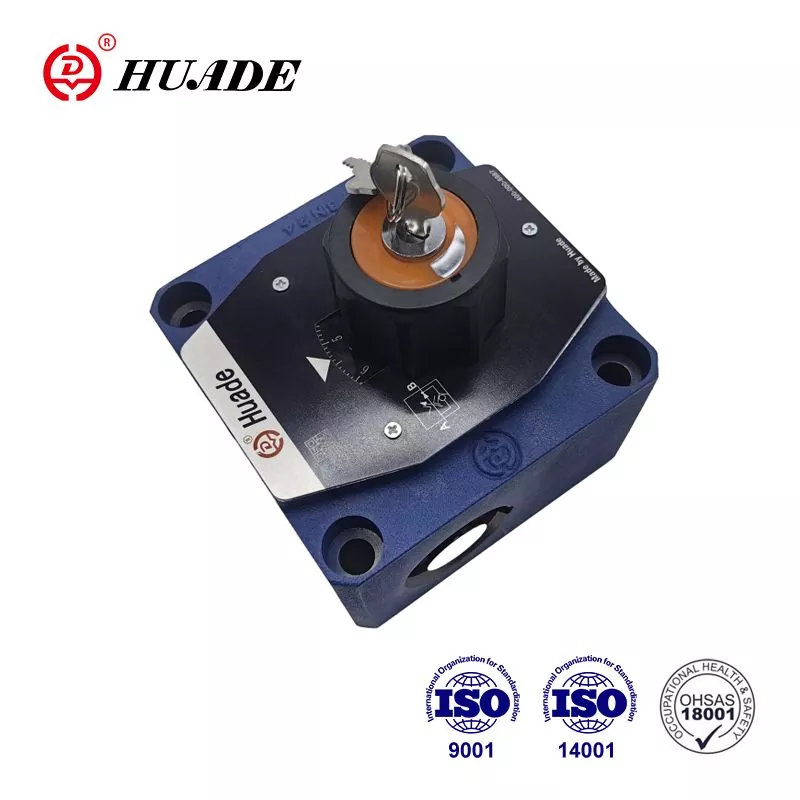

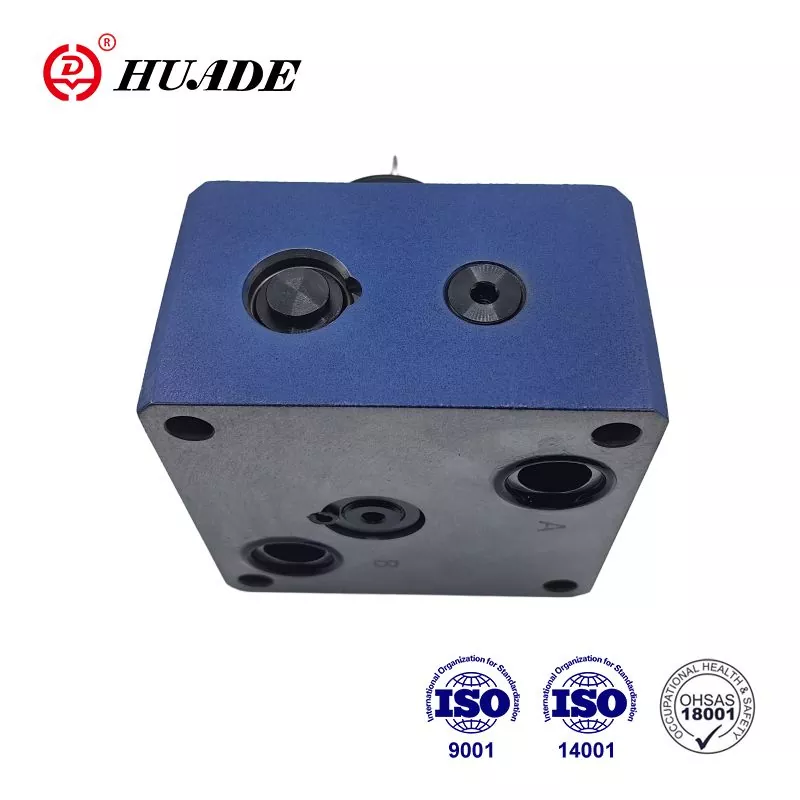

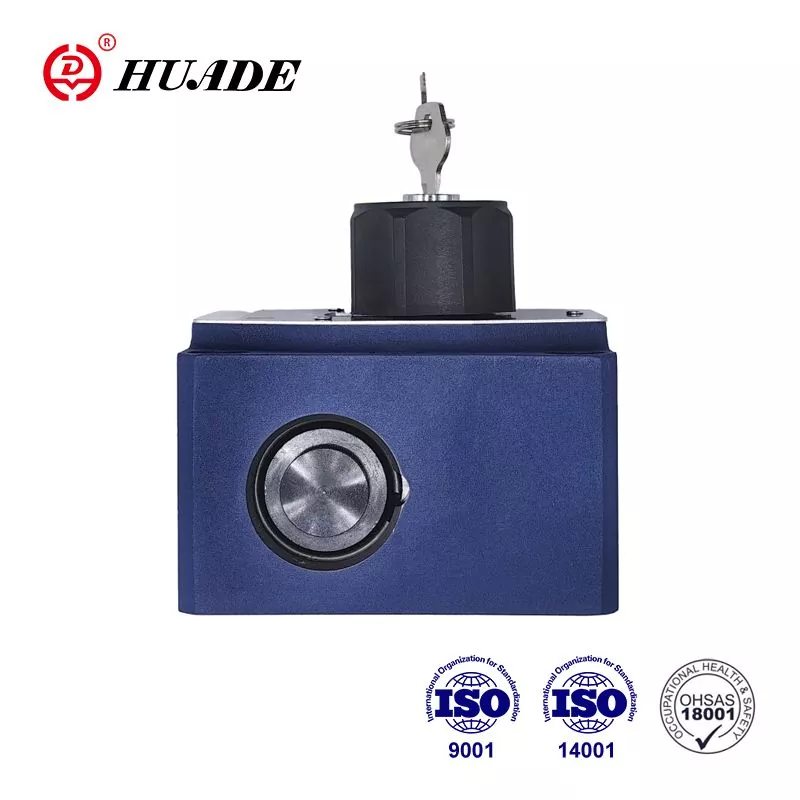

Rennslisstýringarlokar eru tvíhliða flæðisstýringarlokar. Með tilkomu tækni geta Huade® vökvalokar passað við Rexroth í afköstum. Þessi 2FRM 16 rennslisventill er góður, hagkvæmur valkostur við Rexroth. Huade vökvi vekur meiri athygli á hagkvæmni og hagkvæmni, svo að vökvaventill hans hefur tiltölulega lágt verð. Þetta er gamalt vörumerki í Kína.
|
Almennt |
|
|
Vökvavökvi |
Steinefnaolía (fyrir NBR innsigli), eða fosfatester (fyrir FPM innsigli) |
|
Hitastigssvið (℃) |
-30 til+80 |
|
Seigju svið (mm ²/s) |
10 til 800 |
|
Réttur samlokuplata |
||
|
Flæði.max (l/mín. |
10 |
16 |
|
allt að 50 |
allt að 160 |
|
|
Rekstrarþrýstingur (MPA) |
allt að 31,5 |
|
|
Sprunguþrýstingur (MPA) |
0.15 |
|
|
Þyngd (kg) |
3.2 |
9.3 |
|
Flæði. Q Max (L/mín.) |
Stærð 10 |
stærð 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆P með ókeypis afturflæði B → A, Q-háð (MPA) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Flæðisstýring |
hitastig stöðugt |
± 2% (Q Max) |
||||||
|
Þrýstingsstöðug (allt að |
± 2% (Q Max) |
± 5%(Q Max) |
||||||
|
Rekstrarþrýstingur, Max.- Port A (MPA) |
allt að 31,5 |
|||||||
|
Lágmarksþrýstingsmismunur (MPA) |
0,3 til 0,7 |
0,5 ~ 1,2 |
||||||
|
Mengun (μ m) |
25 (Q <5L/mín.) |
10 (Q <0,5L/mín. |
||||||
|
Þyngd (kg) |
5.6 |
11.3 |
||||||
Eiginleikar:
▶ Porting mynstur til DIN 24 340, frá A, ISO 4401 og CETOP - RP 121h
▶ Þrýstingsbætur höggmörk, valfrjáls
▶ Vélrænni notkun
▶ Uppörvun stökkmeðferðar
▶ Rennslisstýring í báðar áttir með því að nota rafrettara samlokuplötu
Umsókn:
Aðalhlutverk flæðisstýringarloka 2FRM 16 er að viðhalda rennsli sem er stöðugt óháð þrýstingi og hitastigi.
Lokar 2FRM 16 samanstanda í grundvallaratriðum af húsinu (1), opnun (3), þrýstingsbætur (4) með valfrjálsum höggmörkum, athugaðu loki (5), aðlögunarþátt (2).
Rennslið frá rás A til rás B er inngjöf við gatið (6). Til að viðhalda rennslinu yfir sttan á gatinu er þrýstingsbætur tengdur andstreymis opnunarinnar (6). Rennslinu er haldið að mestu leyti óháð hitastigi vegna opnunarhönnunar. Ókeypis afturflæði frá rás B til rás A er beint um stöðvunarventilinn (5). Rennslinu er aðeins stjórnað frá A til B. Til að stjórna flæðinu í báðar áttir er hægt að setja afritara samlokuplata gerð Z4s fyrir neðan flæðisstýringarventilinn.
Uppbygging flæðisstýringarventils 2FRM 16
Tákn flæðisstýringarventils 2FRM 16
