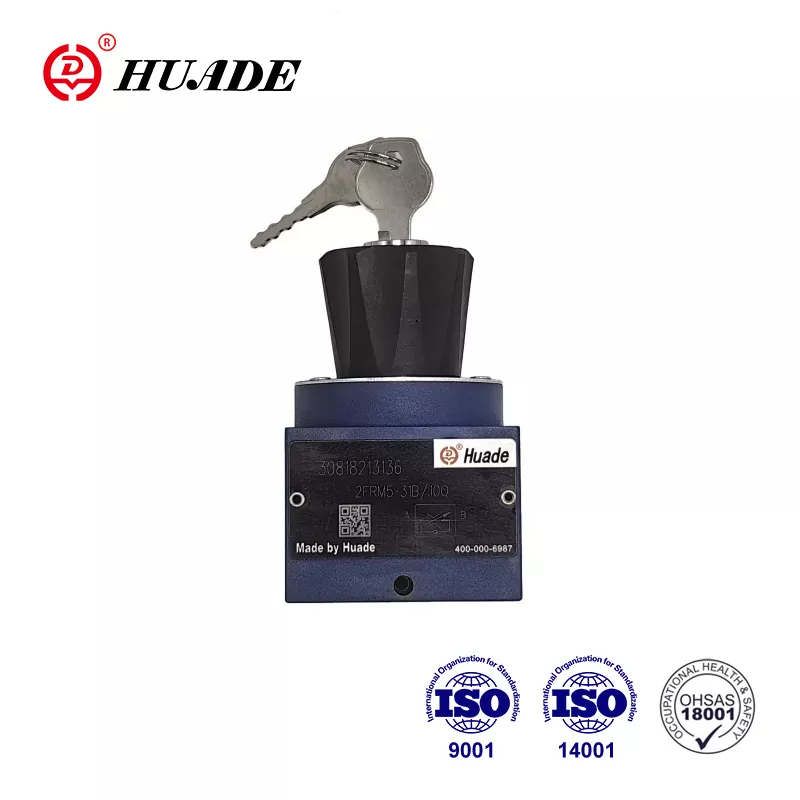

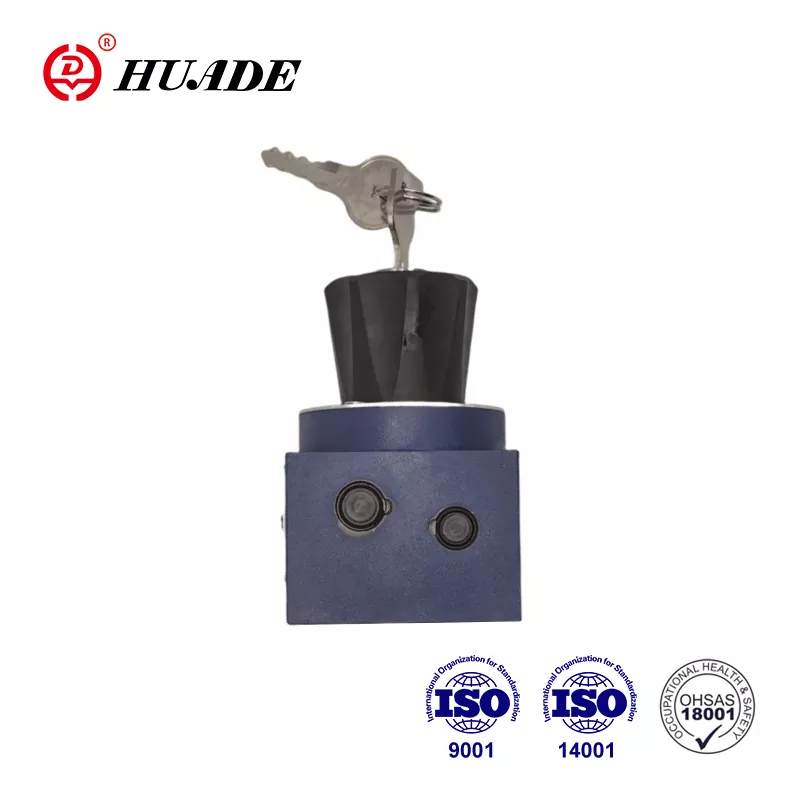

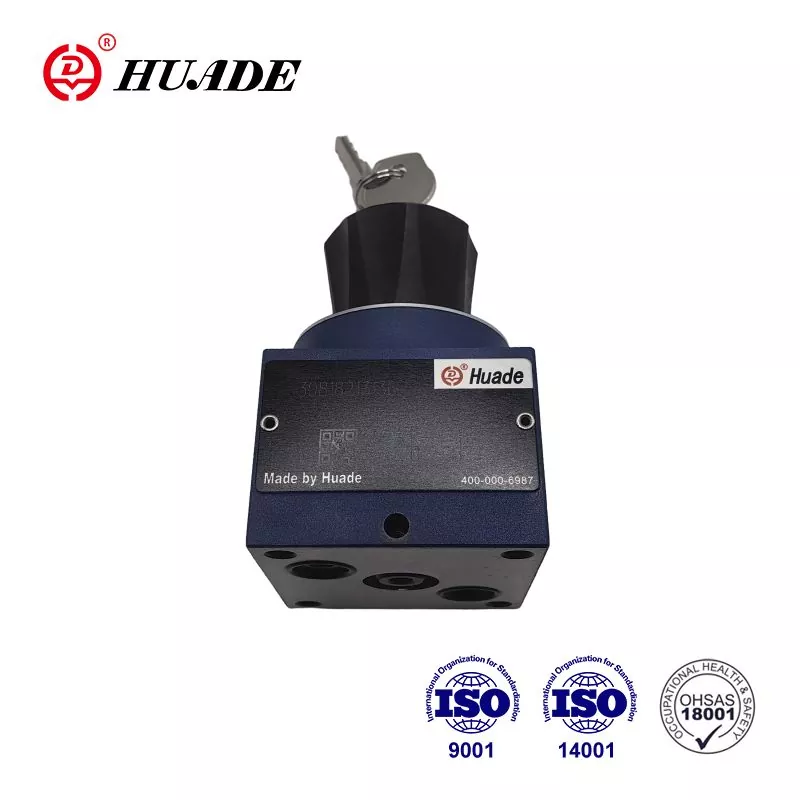

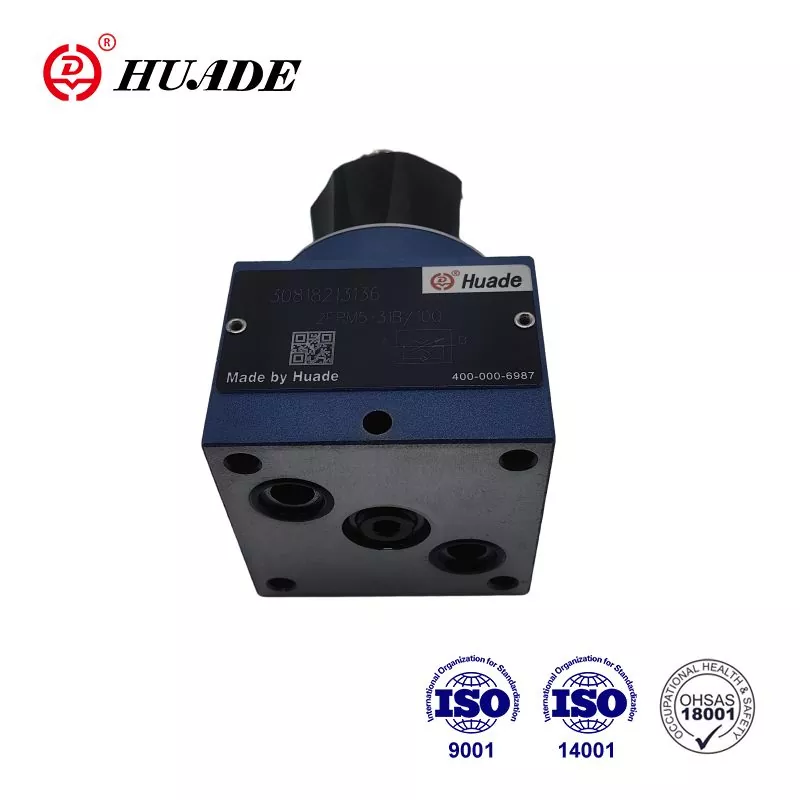

Rennslisstýringarventill 2FRM 5

2FRM flæðisventillinn er tvíhliða flæðisstýriventill. Það er notað fyrir inngjöf. Huade® er örugglega áreiðanlegt vörumerki í Kína. Í gegnum tvö langtímasamstarf við Rexroth eru Huade® flæðistýringarlokar samhæfðir sömu röð sem Rexroth býður upp á. Hvort sem það er í gæðum vöru, tækninýjungum, þjónustu við viðskiptavini eða orðspor vörumerkis, Huade Hydraulic hefur staðið sig vel og unnið mikið orðspor frá markaði og neytendum.

Vörufæribreyta flæðisstýringarventils 2FRM 5

Vörueiginleiki og notkun flæðisstýringarventils 2FRM 5

Eiginleikar:

▶ Flutningamynstur í DIN 24 340, frá A, ISO 4401 og CETOP - RP 121H

▶ Slagtakmarkari þrýstingsjöfnunar, valfrjálst

▶ Minnkun á ræsihoppi

▶ Rennslisstýring í báðar áttir með samlokuplötu

▶ Læsanleg snúningshnappur

Umsókn:

Rennslisstýringarventill, gerð 2FRM er tvíhliða flæðisstýriventill, sem er notaður til inngjafar og er ekki fyrir áhrifum af þrýstingi og hitastigi.

Hluti og tákn flæðisstýringarventils 2FRM 5

Tvíhliða flæðisstýriventillinn 2FRM samanstendur aðallega af húsi (1), stillingarhluta (2), opi (3), þrýstijafnara (4) valfrjálst með slagtakmarkara sem og afturloka (5) og er notaður fyrir inngjöf flæðis við lágan þrýsting og háð hitastigi.

Þversniðið fyrir inngjöf er stillt með snúningi ferilboltans (7). Til að halda flæðinu stöðugu óháð þrýstingi við inngjöfarpunktinn (8) er þrýstijafnari (4) tengdur. Hið tempraða sjálfstæði er afleiðing þess að inngjafarpunkturinn er smíðaður sem op.

Frjáls flæðisskil frá B til A er í gegnum afturlokann (5).

Til þess að ná stýrðu gegnumstreymi lokans í hvora áttina sem er, er möguleiki á að setja samlokuplötu af gerðinni Z4S fyrir neðan flæðisstýrilokann.

Uppbygging flæðisstýringarventils 2FRM 5

Tákn fyrir flæðistýringarventil 2FRM 5
