Þegar fólk leitar að upplýsingum um stefnustýringarventilinn WE 5 fyrir Rexroth vill það venjulega skilja hvað þessi loki gerir, hvernig hann virkar og hvort hann henti þörfum þeirra. WE 5 tilnefningin vísar til ákveðins stærðarflokks í ventlalínunni frá Rexroth, en sagan er áhugaverðari en bara ein ventlagerð.

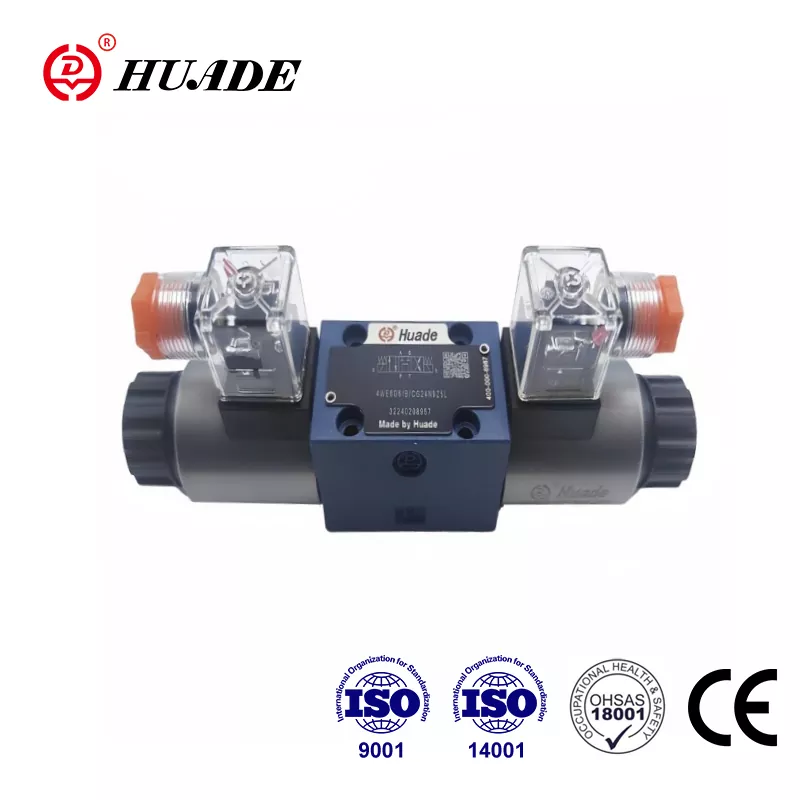

Hvað er stefnustýriventillinn WE 5
Upprunalega WE 5 frá Rexroth var stefnustýriventill byggður samkvæmt NG5 stærðarstaðlinum. Þessar lokar stjórnuðu vökvaflæði í kerfum sem þurftu hóflegan þrýsting og flæði. Hin hefðbundna WE 5 þoldi þrýsting allt að 250 bör og flæðihraða á milli 14 og 20 lítra á mínútu. Í mörg ár virkaði þetta frammistöðustig vel fyrir smærri vökvakerfi eins og þéttar vélar og léttan iðnaðarbúnað.
Hins vegar krefjast nútíma iðnaðarforrit meira afl og hærri flæðishraða. Þetta er þar sem þróun stefnustýringarventilsins WE 5 verður mikilvæg. Rexroth þróaði 5X röðina, sem inniheldur 5-.WE 10 módelin. Þessar nýrri lokar viðhalda hönnunarheimspeki upprunalega WE 5 en skalast upp í NG10 stærð. Niðurstaðan er loki sem þolir allt að 160 lítra á mínútu við þrýsting sem nær 420 börum. Þegar verkfræðingar í dag leita að stefnustýringarventil WE 5, endar þeir oft á því að velja þessar NG10 gerðir vegna þess að þær uppfylla núverandi kröfur um frammistöðu.
Stefnustýringarventill WE 5 fjölskyldan fylgir alþjóðlegum stöðlum eins og ISO 4401-05 og NFPA D05. Þessi stöðlun þýðir að lokarnir geta fest á stöðluðum undirplötum og komið í stað svipaðra loka frá öðrum framleiðendum án þess að endurhanna allt kerfið.
Hvernig ventillinn virkar inni

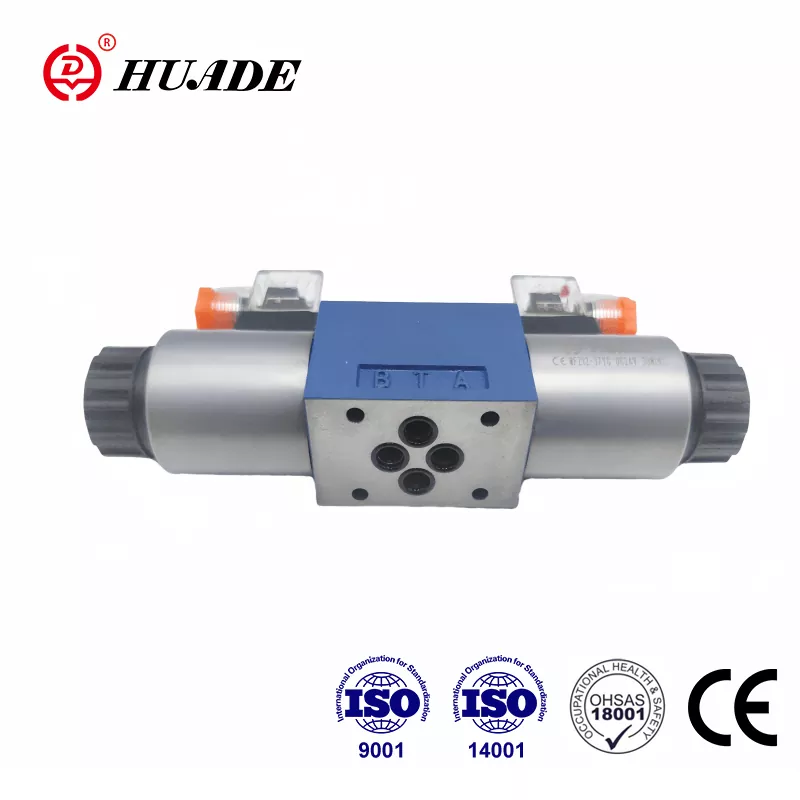

Grunnbygging stefnustýringarventils WE 5 er einföld. Inni í ventlahlutanum situr rennihjól sem hreyfist fram og til baka til að tengja saman mismunandi tengi. Þegar spólan breytir stöðu breytist það hvaða tengi tengjast hvert öðru. Til dæmis gæti spólan tengt tengi P (þrýstingur) við port A á meðan tengi B er tengt við port T (tank). Þegar spólan færist í hina áttina snýr hún þessum tengingum við.
Hvað fær stefnustýringarventil WE 5 til að hreyfa þessa spólu? Svarið er rafsegulsóla. Rexroth notar það sem þeir kalla „blauta“ segullokahönnun. Segullokan situr inni í vökvavökvanum frekar en að vera lokaður frá honum. Þetta gæti hljómað áhættusamt, en það veitir í raun betri kælingu og lengri líftíma. Vökvavökvinn flytur hita frá spólunni, sem gerir segullokanum kleift að ganga stöðugt án þess að ofhitna.
Þegar þú slekkur á rafmagni á segullokuna, ýta gormar inni í lokanum keflinu aftur í miðstöðu. Mismunandi vorstillingar skapa mismunandi hegðun. Hefðbundin uppsetning notar afturfjöðrum á báðum hliðum. Sumar útgáfur nota sterkari gorma til að láta ventilinn skipta hraðar. Aðrar útgáfur útiloka gorma algjörlega fyrir sérstakar notkunartegundir þar sem spólan ætti að vera í hvaða stöðu sem hún færist til að endast.
Margar gerðir stefnustýringarventils WE 5 eru með handvirkan hnekunareiginleika. Þetta er þrýstihnappur ofan á lokanum sem gerir einhverjum kleift að hreyfa spóluna með höndunum. Við uppsetningu eða bilanaleit reynist þessi handvirka stjórn mjög gagnleg. Þú getur prófað kerfið án þess að beita rafmagni.
Frammistöðugeta og takmörk
Nútímalegar NG10 útgáfur af stefnustýringarventilnum WE 5 kerfinu ná tilkomumiklum afköstum. Staðlaðar gerðir vinna við 350 bör þrýsting, með sérstökum útgáfum sem eru metnar fyrir 420 bör. Rennslisgetan nær 160 lítrum á mínútu með DC spennunotkun, eða 120 lítrum á mínútu með AC spennu eftir leiðréttingu.
Hitastig spannar frá mínus 30 gráður á Celsíus til plús 80 gráður á Celsíus. Lokinn vinnur með vökvavökva allt frá mjög þunnum (2,8 millimetrum í veldi á sekúndu) upp í nokkuð þykkt (500 millimetrar í veldi á sekúndu). Þessi sveigjanleiki þýðir að ein ventilhönnun þjónar mörgum mismunandi forritum.
Hins vegar fylgir mikil afköst nokkur atriði. Þegar vökvi flæðir í gegnum lokann á hámarkshraða verða vökvakraftar sem verka á spóluna verulegir. Þessir kraftar geta valdið óstöðugleika eða titringi. Til að stjórna þessu býður Rexroth upp á inngjöfarhylki sem setja upp í höfnunum. Þessi skothylki takmarka flæði örlítið, sem dregur úr kraftmiklum krafti og sléttir rekstur. Málið er hærra þrýstingsfall yfir lokann, en bættur stöðugleiki er venjulega þess virði.
Innri leki er annar eiginleiki stefnustýringarventils WE 5 hönnunarinnar. Allir spóluventlar leka smá vökva framhjá spólunni vegna þess að spólan þarf rými til að hreyfast frjálslega. Þessi leki eykst smám saman eftir því sem lokinn slitist yfir þúsundir lota. Fyrir forrit sem þurfa að halda byrði í stöðu í langan tíma, gæti stefnustýringarventillinn WE 5 einn og sér ekki veitt nægan haldkraft. Að bæta við ytri eftirlitslokum eða velja lokaða miðju spólustillingar hjálpar til við að leysa þetta mál.
Rafmagnsstýring og viðbragðstími
Rafmagnshlið stefnustýringarventilsins WE 5 starfar á stöðluðum iðnaðarspennum. DC útgáfur taka við 12, 24, 110 eða 220 volt, þar sem 24 volt er algengast. AC útgáfur þurfa afriðstengi til að breyta riðstraumi í jafnstraum sem segullokan þarfnast.
Orkunotkun er á bilinu 17 til 38 vött eftir tilteknu gerðinni. Lokarnir eru metnir fyrir 100 prósent vinnulotu, sem þýðir að þeir geta verið stöðugt virkir án þess að skemma. Þessi samfellda einkunn er mikilvæg vegna þess að mörg vökvakerfi halda stöðu í langan tíma.
Viðbragðstími er mismunandi eftir nokkrum þáttum. Venjuleg segulloka tekur á milli 65 og 150 millisekúndur að kveikja á og á milli 48 og 104 millisekúndur að slökkva. Þessir tímar gætu virst hraðir, en sum forrit þurfa enn hraðari viðbrögð. Rexroth býður upp á púlsbreiddarmótunarhylki sem stytta skiptitímann um helming. Þessi PWM skothylki hraða segullokaspennunni í stýrðu mynstri sem flýtir fyrir hreyfingu spóla.
Annar PWM valkostur dregur úr orkunotkun frekar en að bæta hraða. Þetta orkuminnkandi skothylki lækkar hitastig spólunnar um að minnsta kosti 30 gráður á Celsíus. Lægra hitastig lengir endingartíma loka í heitu umhverfi eða í mikilli notkun. Verkfræðingar þurfa að velja á milli hagræðingar fyrir hraða eða fínstillingar fyrir varmastjórnun. Stefnustjórnunarventill WE 5 kerfið býður upp á valkosti fyrir bæði forgangsröðunina.
Þegar segullokan slekkur á sér myndar segulsviðið sem hrynur spennu. Þessi toppur getur skemmt viðkvæma rafeindatækni sem er tengd við sama aflgjafa. Hefðbundnar K4 segullokur þurfa ytri bælingadíóða til að klemma þessa spennu undir 500 volt. K72L segulloka útgáfan inniheldur samþætta vörn, sem einfaldar raflögn og tryggir samræmi við rafmagnsöryggisstaðla.
Að velja rétta spólustillingu
Spólan inni í stefnustýriloka WE 5 ákvarðar hvað lokinn gerir í hverri stöðu. Algengast er að spólur séu fjórar, þriggja staða. Þessar spólur eru með fjórar tengi (P, T, A, B) og þrjár aðskildar stöður (vinstri, miðju, hægri).
Miðstöðuhegðun er sérstaklega mikilvæg. "E" spóla lokar öllum fjórum portunum í miðstöðu. Þetta skapar lokaða miðju sem læsir álaginu á sínum stað og byggir upp þrýsting við dæluna. E uppsetningin veitir hámarks álagshaldi en krefst öryggisventils til að vernda dæluna fyrir ofþrýstingi.
"H" spóla lokar höfnum P, A og B á meðan T tengist í miðstöðu. Þetta losar dæluna í tankinn og dregur úr orkusóun þegar lokinn er í miðju. Byrðin helst læst vegna þess að A og B eru lokuð, en haldkrafturinn er ekki eins sterkur og með E spólu.
"J" spóla lokar P á meðan A, B og T eru tengd saman í miðstöðu. Þetta gerir byrðinni kleift að fljóta frjálslega og leyfir varmaþenslu að komast út í tankinn. J stillingin er gagnleg fyrir kerfi sem þurfa að hreyfast auðveldlega í hlutlausri stöðu eða til að koma í veg fyrir þrýstingsuppbyggingu vegna hitabreytinga.
Að velja ranga spólutegund skapar vandamál. Til dæmis, með því að nota H spólu á lóðréttri lyftubúnaði gæti hleðslan rekið hægt niður vegna innri leka. E spóla myndi halda betur. Á hinn bóginn, að nota E spólu á láréttum ás sem þarf að hreyfast frjálslega myndi láta kerfið líða stíft og sóa orku. Að skilja forritið þitt hjálpar þér að velja réttu stefnustýringarventil WE 5 uppsetningu.
Hugleiðingar um uppsetningu og viðhald
Uppsetning stefnustýringarventils WE 5 krefst athygli á nokkrum lykilatriðum. Lokinn er festur á undirplötu sem verður að uppfylla ISO 4401-05 staðla. Rexroth undirplötur hafa ákveðin hlutanúmer og þarf að panta sérstaklega. Áður en lokinn er settur upp skaltu ganga úr skugga um að undirplatan sé hrein og rétt uppsett á greinarhliðinni eða blokkinni.
Raftengingar nota DIN EN 175301-803 staðaltengi. Hægt er að snúa tenginu 90 gráður til að mæta mismunandi vírleiðingarþörfum. Sum tengi eru með innbyggðum afriðlum fyrir AC-rekstur, á meðan önnur bæta við LED-vísum til sjónrænnar staðfestingar á segullokastöðu.
Hreinlæti vökva skiptir meira máli en flestir gera sér grein fyrir. Bilið inni í stefnustýringarlokanum WE 5 mælist aðeins nokkra míkrómetra. Mengunaragnir geta stíflað spóluna, sem veldur því að lokinn festist eða færist ekki til. Sterklega er mælt með síun í 25 míkrómetra eða fínni. Reglulegt síuviðhald kemur í veg fyrir flest lokavandamál.
Lokinn vinnur með vökvaolíu sem byggir á steinefnum og nokkrum tegundum lífbrjótanlegra vökva. Innsigliefni koma í NBR (nítríl) fyrir venjulegar olíur eða FKM (Viton) fyrir tilbúna vökva og háan hita. Gakktu úr skugga um að þéttiefni passi við vökvann í kerfinu þínu.
Viðhald er tiltölulega einfalt. Hægt er að skipta um segulspólur án þess að fjarlægja lokann úr kerfinu. Athugaðu spóluviðnám reglulega til að greina niðurbrot áður en bilun á sér stað. Ef lokinn byrjar að bregðast hægt eða færist ekki til, er mengun líklegasta orsökin. Að skola kerfið og skipta um síur leysir venjulega vandamálið. Hægt er að skipta út slitnum innri íhlutum fyrir ósvikna Rexroth varahluti, sem venjulega eru fáanlegir í tíu ár eftir framleiðslu.
Að taka ákvörðun um kaup
Þegar þú ákveður að kaupa stefnustýriventil WE 5 eða nútíma NG10 jafngildi hans, hafa nokkrir þættir áhrif á valið. Fyrst skaltu staðfesta flæðis- og þrýstingskröfur þínar. Ef þú þarft minna en 20 lítra á mínútu við hóflegan þrýsting gæti hefðbundin NG5 stærð dugað. Fyrir meiri afköst eru 5X röð NG10 módelin núverandi staðall.
Í öðru lagi skaltu íhuga rafspennuna sem er tiltæk í aðstöðunni þinni. 24 volta DC útgáfan er algengust í iðnaðar sjálfvirkni, en 110 eða 220 volta valkostir henta mismunandi svæðum og forritum.
Í þriðja lagi, metið hvort þú þurfir sérstaka eiginleika eins og hraðskipti, orkuminnkun eða stöðuvöktun. Þessir valkostir auka kostnað en veita raunverulegan ávinning í krefjandi forritum.
Verð er töluvert mismunandi eftir forskriftum og birgi. Viðurkenndir dreifingaraðilar og iðnaðarbirgjar bera þessar lokar, oft með tæknilega aðstoð til að aðstoða við val. Magninnkaup eiga venjulega rétt á magnafslætti. Opinberi Rexroth vörulistan veitir nákvæmar upplýsingar og pöntunarkóða til að tryggja að þú fáir nákvæmlega rétta lokann.
Aðrir birgjar bjóða upp á samhæfðar lokar á lægra verði, en eindrægni og áreiðanleiki getur verið mismunandi. Fyrir mikilvæg forrit veita ósviknir Rexroth lokar betra langtímagildi með stöðugri afköstum og hlutum aðgengi.
Hagnýt forrit og árangursþættir
Stýrisstýriventillinn WE 5 og afkomendur hans finna heimili í óteljandi forritum. Sprautumótunarvélar nota þær til að stjórna moldklemmum og útkastara. Vélfærakerfi treysta á þau fyrir nákvæma hreyfistýringu. Lyftarar eru háðir þeim til að stjórna og lyfta. Málmmyndandi pressur, vélar og efnismeðferðarbúnaður eru allir með þessum lokum.
Árangur með hvaða stefnustýriventil WE 5 uppsetningu sem er fer eftir því að passa við ventilinn við kröfur umsóknarinnar. Háflæðisforrit þurfa inngjöfarhylki til að viðhalda stöðugleika. Háhitaumhverfi njóta góðs af orkuminnkandi segullokum. Hleðsluheldingar krefjast lokaðra miðlægra spóla og hugsanlega ytri afturloka.
Rafkerfið verður að veita rétta spennu og fela í sér vörn gegn spennustoppum. Hönnun vökvakerfis ætti að taka tillit til þrýstingsfalls í gegnum lokann og veita fullnægjandi síun.
Reglulegt viðhald lengir endingu ventla og kemur í veg fyrir óvænta niður í miðbæ. Einfaldar aðferðir eins og að fylgjast með ástandi síu, athuga með ytri leka og prófa segulsvörun halda kerfinu í gangi á áreiðanlegan hátt.
Þróunin frá upprunalegu WE 5 til nútíma 5X seríunnar sýnir hvernig iðnaðarvökvaíhlutir þróast til að mæta breyttum þörfum. Að skilja bæði arfleifð og núverandi getu hjálpar verkfræðingum að taka upplýstar ákvarðanir um hvaða stefnustýringarventil WE 5 afbrigði þjónar best notkun þeirra. Með réttu vali, uppsetningu og viðhaldi skila þessar lokar margra ára áreiðanlega þjónustu í krefjandi iðnaðarumhverfi.
