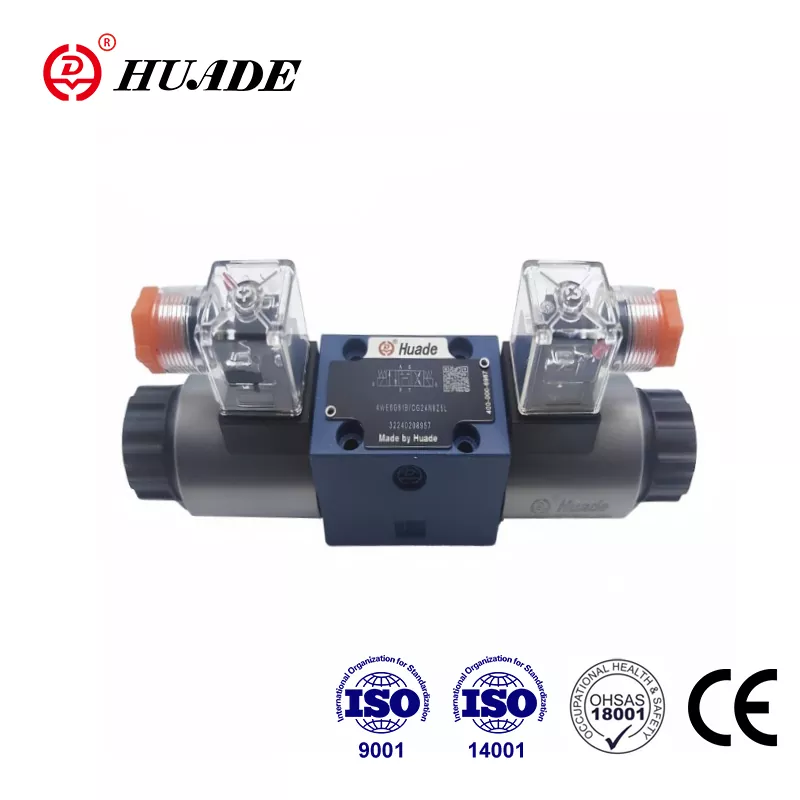

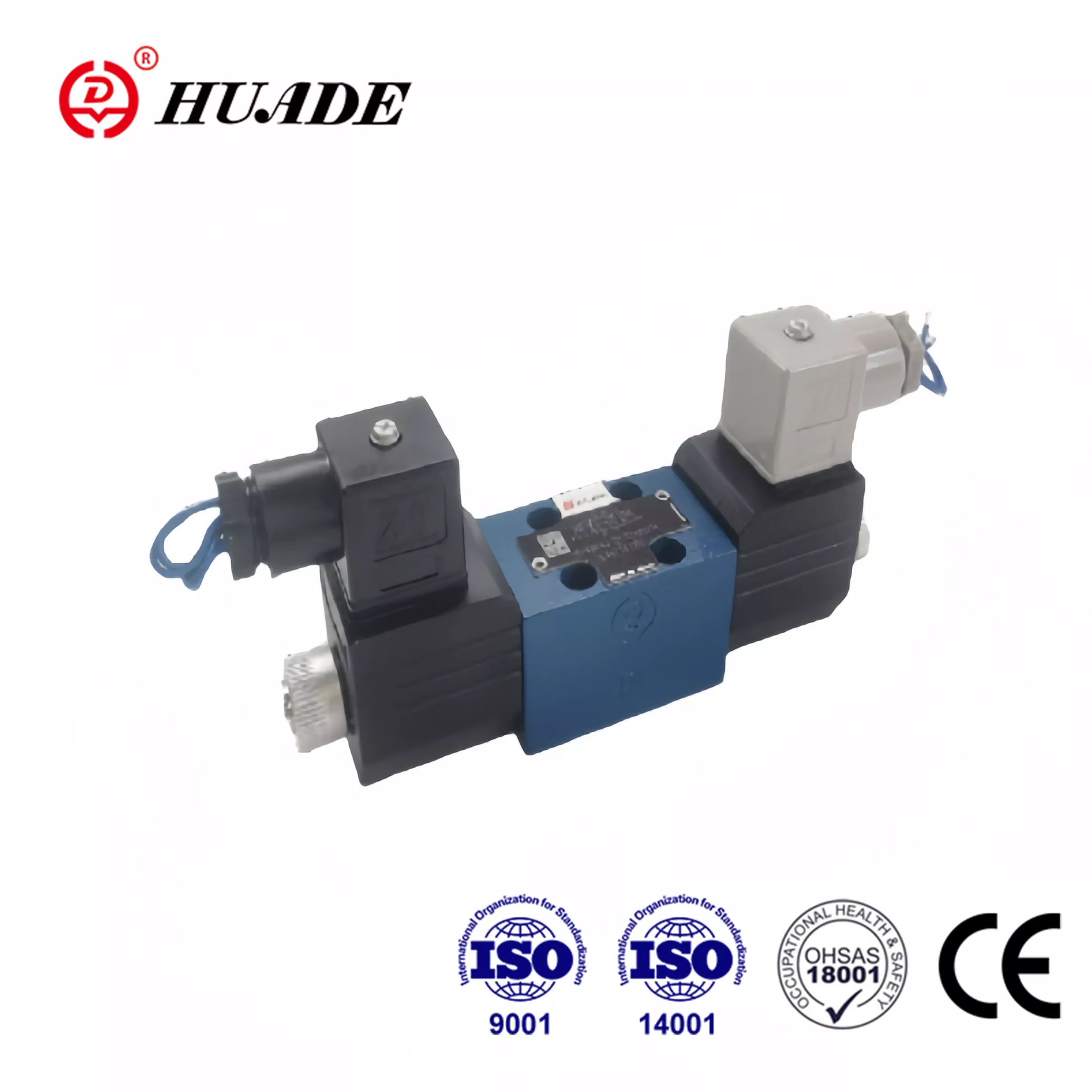

Þegar fólk leitar að „stefnustýriloki WE 4 fyrir Rexroth,“ er það venjulega að horfa á einn af algengustu vökvahlutunum í iðnaðarvélum. Nafnið getur samt verið svolítið ruglingslegt. Það sem flestir meina í raun með „WE 4“ er Rexroth WE 6 röð loki með 4-átta virkni. „4“ vísar til fjögurra aðalportanna á lokanum, en „6“ segir þér stærðarmerkinguna, sem passar við iðnaðarstaðalinn NG6 eða CETOP 3 festingarmynstur.
Þessi aðgreining skiptir máli vegna þess að ef þú ert að panta varahluti eða hanna kerfi þarftu að vita nákvæmlega hvað þú ert að vinna með. Rexroth stefnustýriventillinn í þessum flokki hefur verið vinnuhestur í vökvakerfi í áratugi og það eru góðar ástæður fyrir því að hann er enn vinsæll í dag.
Hvað gerir Rexroth WE 6 Valve sérstakan
Rexroth WE 6 stefnustýringarventillinn sker sig úr á fjölmennu sviði vökvaventla vegna þess að hann pakkar alvarlegum afköstum inn í nettan pakka. Þessi loki þolir þrýsting allt að 350 bör, sem er um 5.076 psi, og flæðishraða allt að 80 lítra á mínútu þegar þú ert að nota DC segulloka útgáfuna. Fyrir AC segulloka, lækkar það í 60 lítra á mínútu, en það er samt nóg fyrir flest iðnaðarnotkun.
Lokinn notar það sem kallast beinvirk blaut-pinna segulloka hönnun. Án þess að verða of tæknileg þýðir þetta að rafsegulspólan situr í vökvaolíunni, sem hjálpar til við að kæla hana niður og gerir hana hljóðlátari. Olían smyr einnig hreyfanlega hlutana, sem lengir endingu ventilsins. Þetta er frábrugðið sumum ódýrari hönnunum þar sem segullokan situr fyrir utan olíuna og er heitari.
Það sem raunverulega aðgreinir þennan stefnustýriventil er hvernig hann uppfyllir alþjóðlega staðla. Uppsetningarmynstrið fylgir ISO 4401-03-02-0-05, sem er það sama og bandaríski NFPA D03 staðallinn. Þessi stöðlun þýðir að þú getur skipt út Rexroth loki fyrir NG6 loki annars vörumerkis án þess að skipta um festingarplötu eða pípulagnir. Það er mikið mál þegar þú heldur við eldri búnaði eða reynir að fá hluti fljótt.
Að skilja 4-vega aðgerðina
Þegar við tölum um 4-átta stefnustýriloka erum við að lýsa því hvernig lokinn stjórnar vökvaflæði. Lokinn er með fjórar aðaltengi, venjulega merktar P, T, A og B. Port P tengist dælunni þinni og kemur með vökvavökva undir þrýstingi. Port T tengist tankinum þínum og er þar sem vökvinn skilar sér. Port A og B tengjast vökvahólknum þínum eða mótor.
Hægt er að stilla Rexroth WE 6 lokann sem 4/3 loki, sem þýðir fjórar portar og þrjár stöður, eða 4/2 loki með fjórum portum og tveimur stöðum. Þriggja staða útgáfan er algengari vegna þess að hún gefur þér hlutlausa miðjustöðu þar sem lokinn kemur aftur þegar þú slekkur á rafmerkinu.
Mismunandi miðstöðvar gera mismunandi hluti. Lokuð miðstöð, sem Rexroth kallar "C" spólu, lokar allar portar í miðstöðu en tengir A og B við tankinn. Þetta er gagnlegt þegar þú þarft að halda byrði á sínum stað. Opin miðstöð, merkt sem "G" eða "T" í kerfi Rexroth, tengir dæluna beint við tankinn í hlutlausri stöðu á meðan hún lokar A og B. Þetta er það sem þú myndir nota með fastri tilfærslugírdælu því hún leyfir dælunni að losa sig þegar ekkert hreyfist.
"E" spólustillingin er líka vinsæl. Það stíflar dæluna en tengir A, B og T saman í miðjunni. Og ef þú þarft hámarks haldkraft, þá lokar „H“ keflið öllum fjórum portunum alveg í hlutlausri stöðu. Þetta er það sem vélamenn nota fyrir vinnuklemma vegna þess að það er nánast enginn leki þegar klemman er stillt.
Hvernig Rexroth ventillinn er í samanburði við samkeppni
Markaðurinn fyrir stefnuloka NG6 er samkeppnishæfur, þar sem Parker Hannifin og Eaton Vickers bjóða upp á svipaðar vörur. Öll þrjú helstu vörumerkin framleiða lokar sem skiptast á líkamlega vegna þess að þeir fylgja sama CETOP 3 staðlinum. Þetta gerir það að verkum að kaupákvörðun þín kemur niður á upplýsingar um frammistöðu, verð og hversu hratt þú getur fengið lokann.
Rexroth WE 6 og Vickers DG4V-3 hámarka báðar 80 lítra á mínútu og 350 bör á aðalhöfnunum. D3W röð Parker gerir tilkall til meiri flæðisgetu, allt að 150 lítra á mínútu í sama D03 fótspori. Það gæti skipt máli ef þú ert að þrýsta á mörkin, en fyrir flest forrit veitir Rexroth lokinn nóg af getu.
Eitt svæði þar sem munur kemur fram er í þrýstingseinkunn tankhafnar. Rexroth lokinn leyfir venjulega 160 bör bakþrýsting á T tenginu fyrir ákveðnar spólagerðir. Parker's D3W fer upp í 210 bör og Vickers DG4V-3 hágæða útgáfan ræður við 207 bör. Ef þú ert með langar baklínur eða þarft að stjórna bakþrýstingi gæti það haft áhrif á val þitt.
Verðlega séð, Rexroth stefnustýringarventillinn keyrir venjulega um 255 pund fyrir grunneiningu, þó verð séu mismunandi eftir uppsetningu og hvar þú kaupir. Þú getur fundið þessar lokar í gegnum iðnaðardreifingaraðila, á eBay fyrir notaðar eða afgangseiningar og í gegnum helstu birgja eins og RS Online.
Hvers vegna vökvahreinleiki skiptir meira máli en þú heldur
Hér er eitthvað sem grípur marga óvarlega varðandi Rexroth WE 6 lokann. Jafnvel þó hann sé byggður sterkur og þoli 350 bör þrýsting, þá er hann furðu viðkvæmur fyrir óhreinum vökvaolíu. Nákvæmni passa á milli spólunnar og holunnar er það sem gerir ventilnum kleift að loka við háan þrýsting, en þessi sama þétta úthreinsun, venjulega á milli 3 og 13 míkron, þýðir að agnir geta stíflað hlutina.
Þegar aðskotaefni komast inn í þetta litla skarð mynda þau það sem iðnaðurinn kallar spool stiction eða silt lock. Spólan festist og hreyfist ekki þó að segullokan sé spennt. Ef þú ert að keyra AC segullokur, getur þetta í raun brennt út spóluna vegna þess að það helst í háum innrásarstraumsstillingu í stað þess að sleppa við að halda straumi þegar spólan hreyfist.
Rexroth tilgreinir að vökvakerfið þitt eigi að halda ISO 4406 hreinleikaflokki 20/18/15. Það er ekki bara tillaga. Góð síun og að halda mengun frá kerfinu þínu er líklega það mikilvægasta sem þú getur gert til að halda stefnustýringarlokunum þínum í vinnu á áreiðanlegan hátt. Það skiptir meira máli en að kaupa dýrasta ventilinn eða ofgera rafmagnsstýringuna þína.
Rétt viðhaldsrútína felur í sér að athuga síuþætti byggða á þrýstingsmun, halda olíunni köldum og ganga úr skugga um að vatn komist ekki inn í kerfið. Gamla vökvaorðatiltækið er að halda olíunni þinni "hreinum, köldum og þurrum," og það er í raun lykillinn að langri endingu ventla.
Rafmagnstengingar og vernd
Rexroth WE 6 lokinn kemur með mismunandi spennumöguleikum. Hægt er að fá 24 VDC, sem er algengt í fartækjum og nýrri iðnaðarvélum. Það er líka 230 VAC fyrir eldri iðnaðarkerfi og 110 VDC fyrir sum sérhæfð forrit. AC og DC segullokurnar eru skiptanlegar á sama ventlahlutanum, sem gefur þér sveigjanleika ef þú ert að uppfæra kerfi.
Þegar þú slekkur á rafmagni á segulloka lokar, myndar það spennu. Þetta er bara eðlisfræði, en það getur valdið vandræðum með rafeindabúnaðinn þinn ef þú höndlar það ekki rétt. Þú þarft annaðhvort ytri yfirspennuvörn í rafmagnstöfluna þína, eða þú getur pantað lokann með tengi sem hefur innbyggða truflunarbælingu.
Lokinn býður líka upp á handvirka yfirkeyrslu. Hefðbundin handvirk yfirkeyrsla gerir tæknimanni kleift að hreyfa spóluna með því að ýta á takka þegar slökkt er á rafmagninu. Þetta er ómetanlegt við bilanaleit eða gangsetningu. Það er líka valmöguleiki á sveppahnappi með loki sem læsir lokanum í handvirkri stöðu þar til þú dregur hann aftur út.
Hvenær á að nota þennan ventil og hvenær á að leita annars staðar
Rexroth WE 6 stefnustýringarventillinn skarar fram úr í einföldu kveiki- og slökktstýringu. Ef þú þarft vökvahólk til að lengja eða draga inn, eða mótor til að kveikja á og bakka, þá vinnur þessi loki verkið á áreiðanlegan og hagkvæman hátt. Það er staðalbúnaður í byggingarvélum, landbúnaðartækjum, verkfærum og almennri iðnaðarvökva.
Það sem þessi loki gerir ekki er hlutfallsstýring. Þú getur ekki breytt flæðishraðanum eða stjórnað hraðanum á stýrisbúnaðinum þínum mjúklega með einföldum stefnustýringarloka. Ef þú þarft þess, þá ertu að skoða Rexroth's 4WRA eða 4WREE hlutfallsloka röð í staðinn. Þessir lokar eru með hlutfallssegulloka, rafræna endurgjöf og stöðuskynjara sem gera þér kleift að stjórna stöðu spólu stöðugt á grundvelli hliðræns merkis.
Munurinn á kostnaði er verulegur. Hlutfallsstefnuloki gæti keyrt yfir $2.000, en grunn WE 6 stefnustýriventillinn kostar brot af því. Fyrir forrit sem þurfa aðeins stakar stöður er ekki skynsamlegt að eyða auka peningum í hlutfallslega stjórn. Einfaldari lokinn er áreiðanlegri, auðveldari í viðhaldi og gerir nákvæmlega það sem þú þarft.
Fyrir hættulega staði býður Rexroth sprengiheldar útgáfur af WE 6 lokanum með Ex ib IIC T6 einkunnir. Þetta er það sem þú myndir nota í efnaverksmiðjum eða olíuhreinsunarstöðvum þar sem hætta er á sprengifimu andrúmslofti. Lokabyggingin er sú sama, en rafmagnsíhlutirnir uppfylla innri öryggisstaðla.
Athugasemdir um uppsetningu og kerfishönnun
Að setja upp Rexroth stefnustýriventil á réttan hátt skiptir miklu um hversu vel hann virkar. Lokinn festist á undirplötu sem festist við greinina þína eða vökvablokkina. Undirplatan er með porti sem tengjast pípunum þínum. Gakktu úr skugga um að þú sért að nota CETOP 3 undirplötu sem passar við portmynstur lokans.
Þú getur fest lokann í hvaða stefnu sem er, en þú þarft að hugsa um hitaleiðni. Undirplatan ætti að hafa hitaleiðni að minnsta kosti 36,2 W/mK, og ef þú ert að setja marga ventla á sama greinarbúnaðinn skaltu halda að minnsta kosti 55 mm á milli miðju. Segulspólurnar geta snúist 90 gráður, sem hjálpar þegar þú ert að vinna í þröngum rýmum eða þarft að stilla rafmagnstengunum á ákveðinn hátt.
Eitt sem þarf að varast eru rennslismörk. Jafnvel þó að lokinn sé metinn fyrir 80 lítra á mínútu, ef kerfisaðstæður þínar gætu ýtt flæði hærra við skammvinn eða skiptingu, þarftu að setja inngjafarhylki í þrýstilínuna. Án þessa geturðu átt á hættu að spóla sveiflur eða rangrar hegðun þegar þú ert að vinna nálægt getumörkum ventilsins.
Þrýstitakmörk tankhafnar eru önnur hönnunarsjónarmið. Fyrir spólagerðir merktar "A" eða "B," ef þú ert að keyra þrýsting sem gæti þrýst tankopinu yfir 160 bör, þarftu að meðhöndla þá port sem frárennslisleiðslu frekar en afturleiðslu. Annaðhvort skaltu leiða hann sérstaklega í tankinn með lágmarks bakþrýstingi, eða veldu annan loki með hærri tankporteinkunn.
Úrræðaleit algeng vandamál
Þegar vökvakerfi með Rexroth stefnustýriloka virkar ekki rétt, þá er rökrétt leið til að komast að því hvað er að. Byrjaðu á handvirkri yfirfærslu. Ef þú getur fært spóluna handvirkt og stýrisbúnaðurinn virkar er vandamálið þitt rafmagns. Athugaðu aflgjafa, raflagnatengingar og stjórnmerki. Ef handvirk hnekkja hreyfir ekki spóluna heldur, hefurðu vélrænt vandamál.
Vélræn vandamál koma venjulega niður á mengun eða skemmdum. Ef lokinn hefur verið í gangi í óhreinum olíu gæti spólan verið föst. Stundum er hægt að losa um það með því að hjóla handvirka yfirstýringuna á meðan þú slærð létt á lokunarhlutann, en ef mengun er mikil þarftu að taka í sundur og þrífa lokann eða skipta um hann.
Rafmagnsbilanir birtast oft sem útbrunnnar segulspólur. Ef þú mælir óendanlega viðnám þvert á spóluklefana er spólan opin og þarf að skipta um hana. Lítið viðnám gæti bent til skammstöfunar. Venjulegar DC spólur lesa venjulega á milli 10 og 50 ohm eftir spennu. AC spólur lesa lægra, oft um 3 til 8 ohm.
Leki er annað algengt vandamál með eldri loka. Þéttingarnir sem koma í veg fyrir að olíu leki að utan og þéttingin sem kemur í veg fyrir innri leka framhjá spólunni slitna bæði með tímanum. Ytri leki er augljós, en innri leki kemur fram sem rekahreyflar eða tap á haldkrafti. Að skipta um innsiglisbúnað lagar þetta venjulega og Rexroth veitir nákvæmar endurbyggingarleiðbeiningar í viðhaldsskjölunum.
Stærri myndin af vökvastjórnun
Rexroth WE 6 stefnustýriventillinn táknar þroskaða tækni sem hefur sannað sig í áratuga iðnaðarnotkun. Það er ekki áberandi eða hátækni miðað við nútíma staðla, en það er nákvæmlega það sem þú vilt fyrir áreiðanlega vökvastýringu. Lokinn skilar einu verki vel, hann er smíðaður samkvæmt gæðastaðli og fylgir venjum iðnaðarins sem gerir það auðvelt að vinna með hann.
Fyrir kerfi sem þurfa meira en 80 lítra á mínútu, býður Rexroth WEH röð af flugstýrðum lokum. Þessir nota lítinn WE 6-gerð loki sem tilraunastig til að stjórna miklu stærri aðalspólu. WEH röðin mælist upp í NG32 stærð og þolir yfir 1.000 lítra á mínútu. Sú staðreynd að jafnvel þessir stóru lokar treysta á WE 6 hönnunina sem tilraunastig sýnir hversu grundvallaratriði þessi lokaarkitektúr er fyrir vökvastýringu.
Þegar þú ert að tilgreina stefnustýriventil fyrir nýtt kerfi eða skipta um einn í núverandi búnaði, verðskuldar Rexroth WE 6 serían alvarlega íhugun. Það skilar mikilli þrýstingsgetu, góðum flæðieinkunnum og sannaðan áreiðanleika þegar þú viðhaldar vökvakerfinu þínu á réttan hátt. Stöðluð festing þýðir að þú ert ekki læstur við einn birgi, en verkfræðileg gæði og stuðningur Rexroth gera þá að traustu vali fyrir þennan mikilvæga íhlut.
Að skilja hvað „VIÐ 4“ þýðir í raun og veru, þekkja frammistöðumörkin og skilja hvers vegna hreinleiki vökva skiptir svo miklu máli mun hjálpa þér að fá sem mest út úr þessum lokum. Hvort sem þú ert að viðhalda flota farsímabúnaðar, hanna nýja iðnaðarvél eða bilanaleita vökvakerfi sem virkar ekki rétt, þá er Rexroth stefnustýriventillinn áfram hagnýt og áhrifarík lausn fyrir vökvastýringarþarfir.
