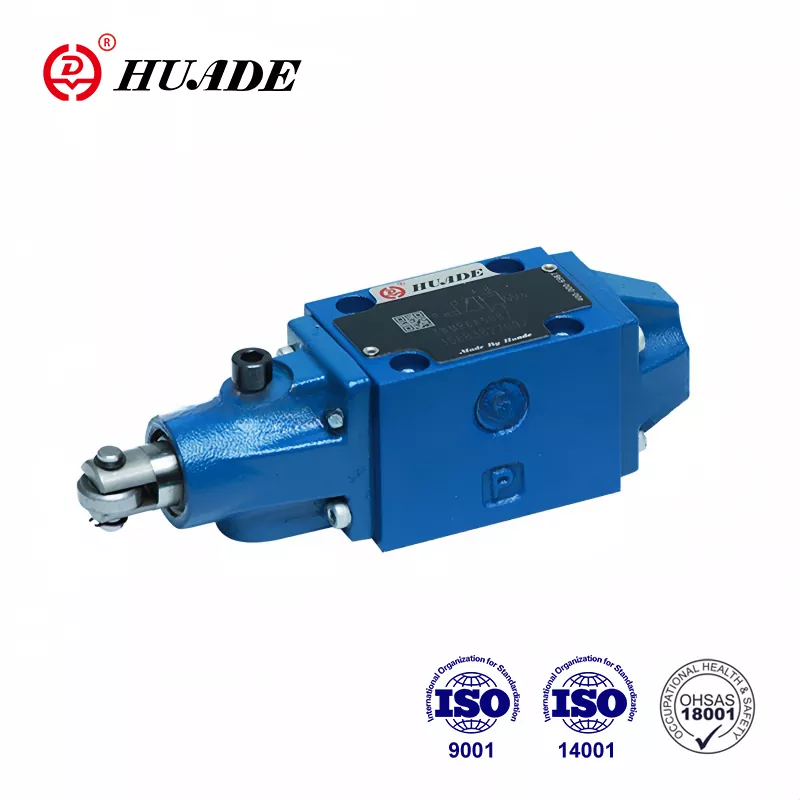

Þegar iðnaðarvélar þurfa að breyta um stefnu á áreiðanlegan hátt, býður stefnustýriloki WMR röð lausn sem hefur verið treyst í áratugi. Þessir vélknúnu lokar stjórna flæði vökvavökva í iðnaðarkerfum, ákvarða hvenær strokka lengjast eða dragast inn og hvenær mótorar snúast áfram eða afturábak.
WMR lokinn sker sig úr vegna þess að hann vinnur með hreinum vélrænni aðgerð. Rúlla eða stimpli er ýtt af kambur eða hreyfanlegum hluta, sem færir innri spóluna og beinir olíuflæðinu aftur. Þessi bein líkamlega tenging þýðir að lokinn bregst við raunverulegri stöðu vélarinnar frekar en rafboðum, sem gerir hann tilvalinn fyrir forrit þar sem vélrænni áreiðanleiki skiptir mestu máli.
Að skilja grunnaðgerðina

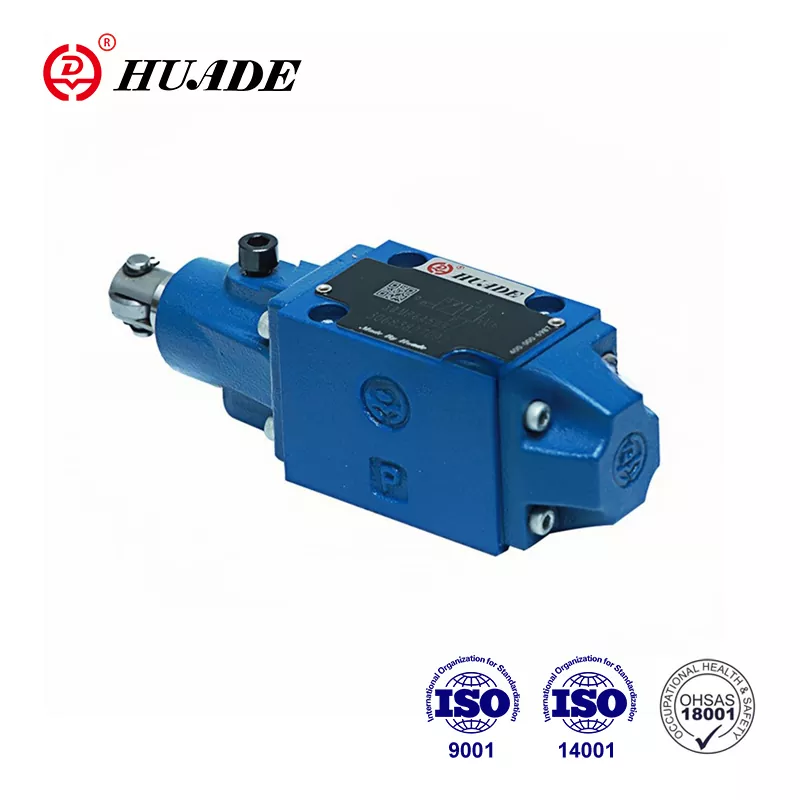

Stefnustýriventillinn WMR virkar sem spóluventill sem festur er á undirplötu. Þegar ekkert ýtir á rúlluna halda afturfjaðrir spólunni í hlutlausri stöðu. Þegar ytri kambur eða vélrænn íhlutur þrýstir á keflisstimpilinn rennur spólan inn í lokunarhlutann og tengir mismunandi tengi saman. Þessi aðgerð beinir vökvavökva til að knýja hreyfla í æskilega átt.
Þessi hönnunarheimspeki skapar bein tengsl milli líkamlegrar stöðu og vökvavirkni. Vélar, kranar og efnismeðferðarbúnaður nota þessa meginreglu til að tryggja að hreyfingar gerast í réttri röð. Lokinn getur ekki skipt fyrr en eitthvað hreyfir rúlluna líkamlega, sem veitir innbyggt öryggi í mörgum forritum.
Tækniforskriftir sem skipta máli
Stýriloki WMR röðin kemur í tveimur aðalstærðum í samræmi við ISO 4401 staðla. NG6 handföngin renna allt að 60 lítrum á mínútu og þrýstingur allt að 315 bör við P, A og B tengi. NG10 stærðin býður upp á svipaðar þrýstingsmat með meiri flæðisgetu. Þessar forskriftir gera lokanum kleift að vinna í krefjandi iðnaðarumhverfi.
Rekstrarhiti er á bilinu mínus 20 gráður á Celsíus til jákvæðs 80 gráður á Celsíus með venjulegum NBR innsigli. Lokinn tekur við vökvavökva með seigju á milli 2,8 og 500 fermillímetrar á sekúndu. Að viðhalda hreinleika vökva í ISO 4406 flokki 20/18/15 eða betri hjálpar til við að koma í veg fyrir innra slit og lengir endingartíma.
Ein takmörkun krefst athygli við hönnun kerfisins. T-portið, sem skilar vökva í tankinn, hefur staðlað þrýstingstakmörk upp á 60 bör. Þó að helstu vinnuportarnir höndli 315 bör auðveldlega, getur það skemmt þéttingar eða valdið leka ef farið er yfir 60 bör við T-portið. Sum hátækniafbrigði hækka þessi mörk í 210 bör fyrir forrit með hærri bakþrýsting.
Mismunandi stillingar fyrir mismunandi þarfir
Stýriloki WMR röðin býður upp á margar spólastillingar, venjulega sýndar sem vökvatákn. Fjögurra hafna, þriggja staða loki gæti haldið öllum höfnum læstum í hlutlausum, eða hann gæti tengt ákveðnar höfn við tankinn. Táknkóðar eins og C, E, J, L og M gefa til kynna hvaða tengi tengjast í hverri stöðu. Framleiðendur bjóða upp á um 19 mismunandi táknafbrigði til að passa við mismunandi kröfur um hringrás.
Tveggja staða lokar veita einfaldari af- og ástýringu. Þriggja stöðu lokar bæta við hlutlausu ástandi sem getur hindrað flæði, leyft frjálsa hreyfingu eða skapað aðrar aðstæður, allt eftir hönnun spólunnar. Val á réttri uppsetningu fer eftir því hvort hólkar þurfa að halda stöðu sinni þegar ventillinn fer aftur í hlutlausan eða hvort þeir ættu að fljóta frjálst.
Framleiðendur og líkanafbrigði
Bosch Rexroth framleiðir upprunalegu WMR seríuna sem hluta af Hydronorma vörufjölskyldunni. NG6 stærð 5X röðin þeirra inniheldur ýmsar rúllufyrirkomulag og uppsetningarvalkosti. Lokarnir festast á stöðluðum undirplötum eftir CETOP mynstri, sem einfaldar útskipti og gerir kleift að blanda íhlutum frá mismunandi framleiðendum.
Hengli Hydraulics býður upp á WMR/U10 röðina fyrir NG10 forrit. L3X röð þeirra býður upp á 19 táknvalkosti með bæði R-gerð og U-gerð rúllustillingar. Þessi fjölbreytni hjálpar verkfræðingum að velja nákvæma hjólastöðu og virkjunarstefnu sem þarf fyrir sérstaka vélauppsetningu þeirra.
Aðrir birgjar eins og PONAR Wadowice og Leader Hydraulics framleiða samhæfða loka. Stöðlunin samkvæmt ISO 4401 þýðir að þessir lokar geta skiptst á líkamlega, þó hönnuðir ættu að sannreyna að þrýstingsmat, flæðisgeta og spólastillingar passa við notkunarþarfir þeirra.
Uppsetningarkröfur
Rétt uppsetning stefnuloka WMR hefst með yfirborðsundirbúningi. Uppsetningarflöturinn á undirplötunni verður að uppfylla flatleikaforskriftir upp á 0,01 á 100 millimetra með hámarks grófleika yfirborðs Rz 4. Allar óreglur geta valdið lekaleiðum í kringum ventilbotninn.
Fjórar M6 x 40 mm innstunguskrúfur festa lokann við undirplötuna. Að herða þessar boltar í 9 newtonmetra með vikmörkum plús eða mínus 15 prósent veitir fullnægjandi klemmakraft án þess að brengla ventilhús. Krossþétting í skámynstri tryggir jafna þrýstingsdreifingu.
Vökvakerfið verður að nota rétta síun áður en það er tengt við stefnustýrilokann WMR. Að setja upp síur sem viðhalda ISO 4406 flokki 20/18/15 hreinleika verndar náið bil milli spólunnar og líkamans. Jafnvel litlar agnir geta rispað þessa fleti, valdið innri leka eða festist.
Raunverulegt forrit
Vélar nota stefnustýrilokann WMR til að skipta um verkfæri og klemmuaðgerðir. Þegar vélarsnældan eða verkfæraskiptarinn færist í tilteknar stöður, virkja kaðlar rúlluna og koma vökvahreyfingum af stað. Þetta tryggir að rétt röð gerist sjálfkrafa án rafeindastýringa.
Námu- og málmvinnslubúnaður byggir á þessum lokum fyrir staðsetningu færibanda og hliðarstýringu. Hið erfiða umhverfi í þessum atvinnugreinum gerir vélrænni virkjun aðlaðandi vegna þess að engar raftengingar eru til að tærast eða bila. Ryk og raki sem myndi eyðileggja rafræna skynjara hafa lágmarks áhrif á einfaldan rúllu- og kambás.
Lyftupallar og skæralyftur eru með WMR-lokum í öryggiskerfi. Valsstaðan getur gefið til kynna hvort öryggisstangir séu á sínum stað eða hvort pallurinn hafi náð ákveðnum hæðum. Þessi líkamlega sannprófun bætir offramboði við öryggisrásir og er í samræmi við reglur sem krefjast vélrænna samlæsinga.
Viðhald og bilanaleit
Ytri leki í kringum uppsetningarflötinn gefur venjulega til kynna skemmda O-hringi eða óviðeigandi togs á loki. Að skoða og skipta um festingarþéttingu leysir flest ytri lekavandamál. Að ganga úr skugga um að uppsetningarflöturinn haldist flatur og óskemmdur kemur í veg fyrir að það endurtaki sig.
Innri leki kemur fram þegar stýrisbúnaður rekur hægt þegar lokinn ætti að halda þeim í stöðu. Þetta stafar oft af því að mengaður vökvi klæðist keflinu og holunni. Að athuga hreinleika vökva og skipta um síur tekur á rótarorsökinni. Í alvarlegum tilfellum gæti þurft að skipta um lokann ef slit fer yfir viðunandi mörk.
Lístur eða hægur gangur á sér stað þegar spólan hreyfist ekki frjálslega inni í holunni. Mengun er aftur efst á lista yfir orsakir, en að vinna utan tilgreindra hita- eða seigjusviða skapar einnig vandamál. Að tryggja að vökvavökvinn haldist innan forskrifta kemur í veg fyrir flest rekstrarvandamál með stefnustýrilokanum WMR.
Samanburður við aðrar ventlagerðir
WMM röðin notar handvirka lyftistöng í stað keflis fyrir virkjun. Rekstraraðilar færa handstöngina til að breyta stöðu ventils, sem virkar vel fyrir stjórntæki sem fólk stýrir beint. WMD röðin kemur í stað handfangsins fyrir snúningshnapp, sem býður upp á fyrirferðarmeiri handstýringu.
Rafknúnir segulloka lokar veita fjarstýringu en þurfa raforku og stjórnmerki. Þessar lokar skipta hraðar en vélrænar tegundir en kynna hugsanlega bilunarpunkta í gegnum raflögn, segullokur og rafeindastýringar. Stefnustjórnunarventillinn WMR útilokar þessar áhyggjur í forritum þar sem vélræn virkjun er skynsamleg.
Flugstýrðir lokar nota vökvaþrýsting til að skipta stærri spólum, sem gerir kleift að stjórna hærra flæði með minni virkjunarkrafti. Þessir lokar kosta meira og auka flókið miðað við beinvirka WMR hönnun. Fyrir notkun innan flæðis- og þrýstingsgetu WMR reynist einfaldari hönnunin oft áreiðanlegri og hagkvæmari.
Þrýstistjórnunarsjónarmið
Þó að P, A og B tengin höndli 315 bör á öruggan hátt, krefst T tengitakmörkunarinnar athygli á kerfishönnun. Allar takmarkanir á tanklínunni eða notkun á þrýstingsgeymi hækkar þrýstinginn við T tengið. Bakþrýstingur frá öðrum lokum sem deila sömu tanklínu hefur einnig áhrif á þessa höfn.
Að setja upp aðskilda tanklínu fyrir lokar með verulegu afturflæði hjálpar til við að stjórna T-portþrýstingi. Sumir hönnuðir nota sérstaka lágþrýstingsskilgrein sem tengist beint við tankinn með lágmarks takmörkunum. Fyrir kerfi þar sem óhjákvæmilegt er að komast hjá hærri T-portþrýstingi, kemur í veg fyrir ótímabæra innsiglibilun að tilgreina háþrýstiafbrigði af stefnustýrilokanum WMR.
Athugunarlokar eða takmörk á ákveðnum rásstöðum geta óvænt skapað þrýsting við T tengið. Nákvæm hringrásargreining við hönnun greinir þessar aðstæður. Þrýstimælar við T tengið við gangsetningu staðfesta að raunverulegar aðstæður haldist innan forskrifta.
Samþætting flæðistýringar
Stýriventillinn WMR skiptir um flæðistefnu en stjórnar ekki flæðishraða beint. Flest forrit krefjast viðbótarflæðisstýringar til að stjórna hraða stýrisbúnaðar. Nálarlokar eða þrýstijafnaðir flæðistýringar eru settar upp annað hvort í hringrásinni eða beint í ventlaportunum.
Sumar WMR gerðir taka við snittari skothylkistakmörkum sem setja beint inn í P tengið. Þessar B08, B10, eða B12 stærðar innstungur veita einfalda flæðistakmörkun og dempun á þrýstingsstöngum. Samþætt hönnun sparar pláss og dregur úr fjölda aðskildra íhluta í vökvagreininni.
Innrennslisstýring mælir takmarkar vökva inn í stýrisbúnaðinn en útmælisstýring takmarkar afturflæði. Valið fer eftir hleðslueiginleikum og æskilegum stjórngæðum. Stefnustýriventillinn WMR rúmar hvora nálgunina í gegnum rétta hringrásarhönnun í kringum lokann.
Markaðssjónarmið fyrir árið 2025
Aðfangakeðjuáskoranir halda áfram að hafa áhrif á framboð vökvaíhluta. Leiðslutími sérhæfðra WMR stillinga getur lengt nokkra mánuði, þar sem sumir framleiðendur gefa upp afhendingardaga fram í september 2025. Að skipuleggja fram í tímann og viðhalda stefnumótandi birgðum hjálpar til við að koma í veg fyrir framleiðslutafir.
Verðlagning fyrir venjulegar NG6 stillingar byrjar í kringum 800 Bandaríkjadali frá helstu framleiðendum. Eftirmarkaðurinn býður upp á valkosti, þar sem notaðir lokar eru stundum fáanlegir á bilinu 150 til 200 dollara. Hins vegar, að kaupa notaða lokar krefst vandlegrar skoðunar til að sannreyna innra ástand og forðast ótímabæra bilun.
Fjöluppspretta aðferðir sem innihalda bæði úrvals vörumerki eins og Bosch Rexroth og samhæfa valkosti frá framleiðendum eins og Hengli veita sveigjanleika í framboði. ISO 4401 stöðlunin þýðir að skipta á milli vörumerkja er enn framkvæmanlegt ef forskriftir passa. Að viðhalda samþykktum söluaðilalistum fyrir marga birgja dregur úr áhættu í núverandi markaðsumhverfi.
Hlutverkið í nútíma sjálfvirkni
Eftir því sem verksmiðjur bæta við fleiri skynjurum, stjórnendum og nettengingum, býður einfaldi vélræni stefnustýriventillinn WMR upp á stefnumótandi kosti. Það er ekki hægt að hakka það, það þarf engar hugbúnaðaruppfærslur og mistakast á fyrirsjáanlegan hátt. Þessi áreiðanleiki verður dýrmætur fyrir öryggis mikilvægar aðgerðir sem þarfnast vélræns öryggisafrits.
Evrópskar reglur eins og Cyber Resilience Act leggja áherslu á öryggi stafrænna vara. Hreint vélrænir íhlutir eins og WMR lokinn falla utan þessara krafna, sem einfaldar samræmi fyrir vélaframleiðendur. Lokinn veitir öruggt grunnlag sem kynnir ekki netöryggisveikleika inn í kerfið.
Orkunýtni snýst um að ýta undir áhuga á að hagræða vökvakerfi. Þó að stefnustýriventillinn WMR sjálfur spari ekki orku, stuðlar áreiðanleiki hans og lítill innri leki að heildar skilvirkni kerfisins. Rétt stórir lokar með viðeigandi flæðistigum lágmarka þrýstingsfall og sóun á hitamyndun.
Velja rétta stillingu
Að velja stefnustýriventil WMR byrjar með því að skilja umsóknarkröfurnar. Hámarksrennslishraði og þrýstingur ákvarða hvort NG6 eða NG10 stærð er viðeigandi. Gerð stýrisbúnaðar og æskileg hlutlaus stöðuhegðun ráða því hvaða táknstillingu þarf.
Staðsetning vals hefur áhrif á hvernig lokinn fellur inn í vélræna kerfið. R-gerðar rúllur festast á annarri hliðinni á meðan U-gerð rúllur festast á annarri, sem gerir sveigjanleika í kambásumsetningu. Virkjunarkrafturinn sem krafist er og tiltæk rúmfræði kambás hafa áhrif á þetta val.
Val á innsigli fer eftir vökvagerð og hitastigi. Staðlaðar NBR innsigli vinna með vökvaolíu sem byggir á jarðolíu á dæmigerðum iðnaðarhitasviðum. Háhitanotkun eða tilbúnir vökvar gætu krafist FKM þéttinga sem þola mismunandi aðstæður. Að sannreyna efnasamhæfi kemur í veg fyrir að innsigli bólgi eða rýrni.
Skjöl og stuðningsauðlindir
Framleiðendur veita nákvæmar tækniskjöl fyrir stefnustýrilokann WMR í gegnum vefsíður sínar. Gagnablöð birta nákvæmar upplýsingar, stærðir og pöntunarkóða. Uppsetningarhandbækur fjalla ítarlega um uppsetningaraðferðir og toggildi.
CAD módel á ýmsum sniðum hjálpa til við hönnun véla og uppsetningu á margvíslegum hætti. Þessar þrívíddarmyndir sýna nákvæmar lokaumslög og hafnarstaðsetningar, sem gerir kleift að athuga truflanir fyrir líkamlega frumgerð. Flestir framleiðendur bjóða upp á gerðir á STEP eða IGES sniðum sem flytja inn í algengan hönnunarhugbúnað.
Stuðningur við notkunarverkfræði hjálpar til við að leysa flóknar spurningar um hönnun hringrásar. Framleiðendur halda úti tækniteymum sem geta mælt með sérstökum stillingum fyrir óvenjuleg forrit eða leyst vandamál í núverandi kerfum. Með því að nýta þessi úrræði á hönnunarstigi kemur í veg fyrir dýr mistök og endurhönnun.
Lokaatriði
Stefnumótunarventillinn WMR þjónar forritum þar sem vélræn stöðustýring og áreiðanleg skipting skiptir meira máli en rafræn fágun. Sannuð hönnun þess ræður við krefjandi aðstæður í námuvinnslu, málmvinnslu og efnismeðferð án þess að rafeindastýringar séu veikleikar. Skilningur á getu þess og takmörkunum gerir verkfræðingum kleift að beita því á áhrifaríkan hátt.
Rétt vökvastjórnun lengir endingartíma loka verulega. Að viðhalda stöðlum um hreinleika, starfa innan tiltekinna hita- og seigjusviða og stjórna T-portþrýstingi kemur í veg fyrir flestar bilunarstillingar. Þessar einföldu varúðarráðstafanir gera stefnustýrilokann WMR að langvarandi íhlut sem veitir áratuga þjónustu.
Í heimi sem þrýstir í átt að stafrænni umbreytingu, sannar WMR lokinn að vélrænar lausnir gegna enn mikilvægu hlutverki. Vanhæfni þess til að vera tölvusnápur eða meðhöndla lítillega veitir eðlislægt öryggi. Líkamleg tenging milli stöðu vélar og vökvavirkni skapar fyrirsjáanlega hegðun sem öryggiskerfi geta reitt sig á. Af þessum ástæðum er stefnustýriventillinn WMR áfram viðeigandi í nútíma iðnaðarvökvakerfi.
