Vinnureglan um zdc loki er byggð á fyrirkomulagi inngjöf og þrýstingsbóta. Meter-inn-þrýstingur jöfnun ZDC er venjulega notaður ásamt hlutfallslegum stefnuventil WRZ til að stilla rennslið með því að stjórna opnun inngjöfarhöfnarinnar, meðan þrýstingsbæturnar nota til að halda þrýstingsmismuninum fyrir og eftir inngjöfina stöðugan og ná þar með álagsbætur. Þetta gerir hraða stýrivélarinnar ekki áhrif á álagsbreytingar, bæta stöðugleika og stjórnunarnákvæmni kerfisins.
| Stærð | 10 | 16 | 25 |
| Flæði (l/mín.) | 85 | 150 | 325 |
| Þyngd (kg) | 3 | 3.5 | 8.9 |
| Rekstrarþrýstingur (MPA) PMAX | A 、 B 、 P. | 35 | |
| T | 25 | ||
| X | 3 til 10 | ||
| Y | allt að 3. (Aðeins þegar það er notað með Port rekinn hlutfallslega stefnuventil, eingöngu 15) | ||
| Gráðu innifalins | ≤20 (mæla með 10) | ||
Eiginleikar:
▶ Hleðslubætur í höfn P til A eða P til B um innbyggðan skutluloku
▶ 2-leið útgáfa "P '
▶ 3-vegur útgáfa "P T" (NS10-25)
▶ Rennslisstjórnun þegar þú vinnur saman með hlutfallslega stefnuloku
Umsókn:
Mælis-inn-þrýstingur Jöfnun ZDC er mikið notað í málmvinnsluvélum, málmvinnsluvélum, málmvinnsluvélum.
Mælir-inn-þrýstingurinn Bætingaraðili ZDC lokar eru beinir reknir mælir-inn-þrýstingsbætur á 2 eða 3-átta hönnun.
Þeir eru notaðir til að bæta álag sem metra í þrýstingsbætur í rás P.
Þessir lokar samanstanda í grundvallaratriðum af húsinu (1), stjórnunarspólunni (2), þjöppunarfjöðru (3) með vorþvotti (4) og hlífinni (5) með samþættum skutluventli (6).
Þjöppunin (3) heldur stjórnunarspólunni (2) í opinni stöðu frá P1 til P, þegar þrýstingsmunurinn P1 til A1 eða P1 til B1 er innan við 1,0 MPa.
Ef þrýstingsmunurinn fer yfir 1.o MPA, þá er stjórnunarspólan (2) færð til vinstri þar til þrýstingsmunurinn er endurreistur.

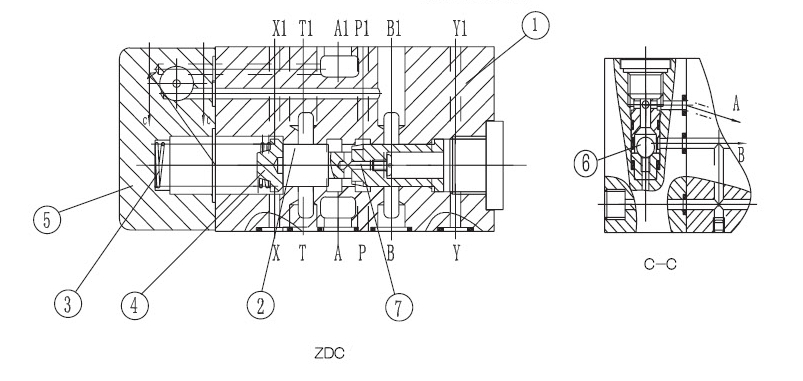

Uppbygging Metra-inn þrýstingsbætur ZDC

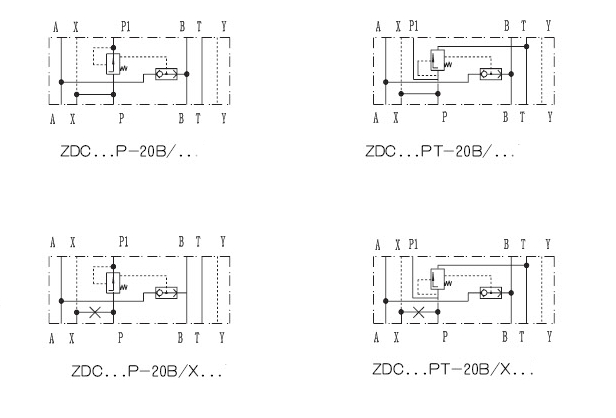

Tákn af metra-inn þrýstingsbætur ZDC
