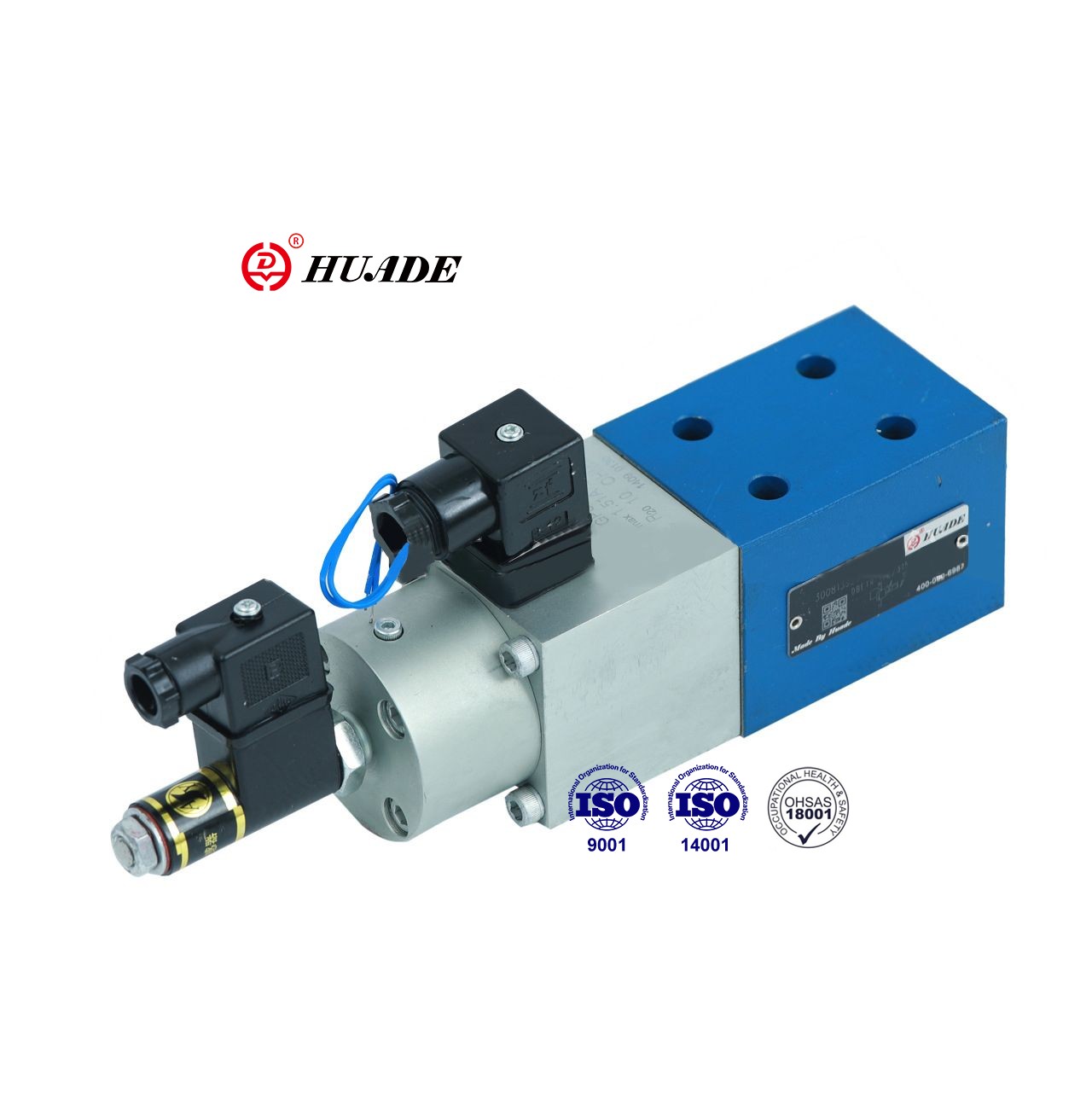

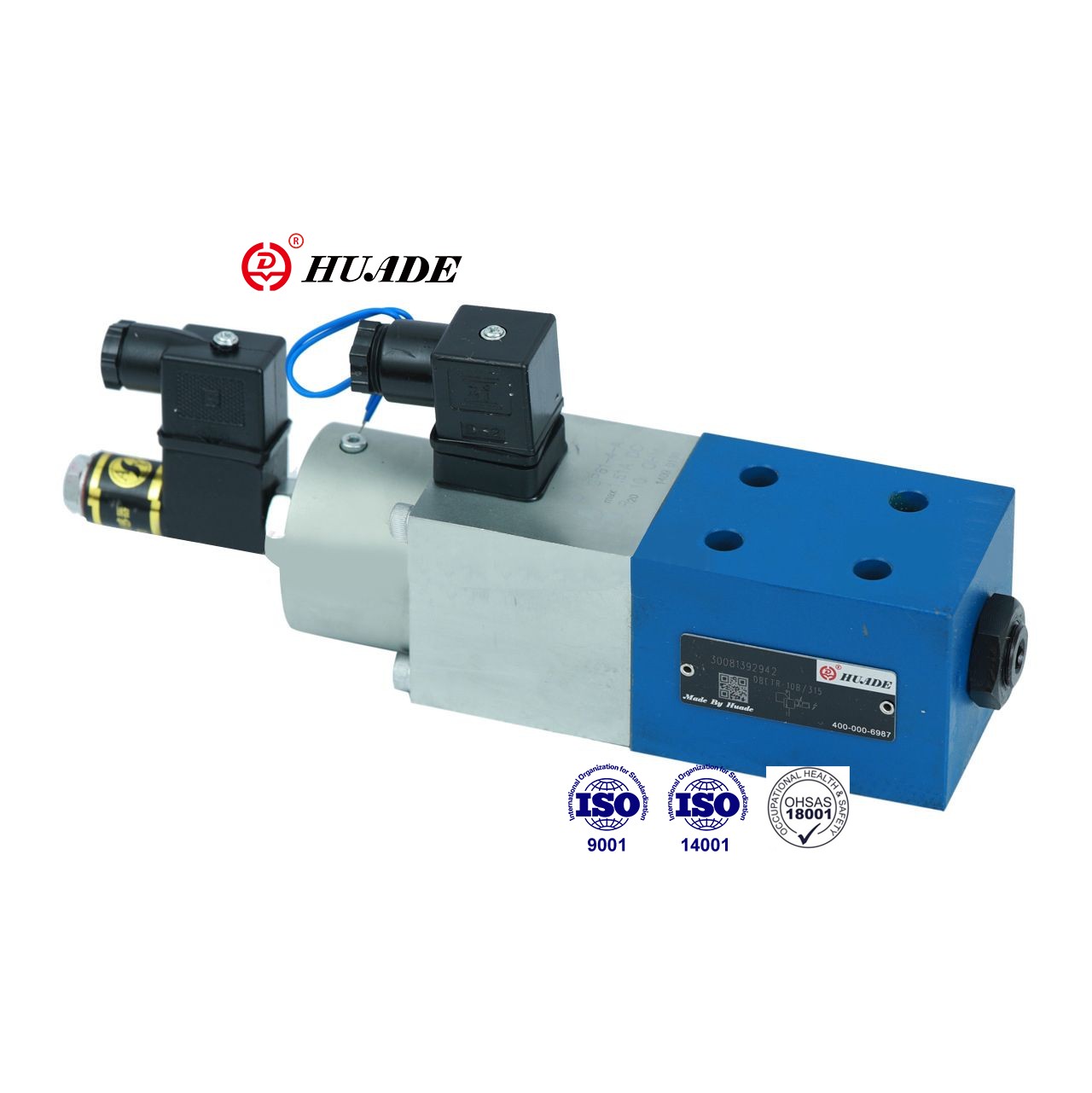

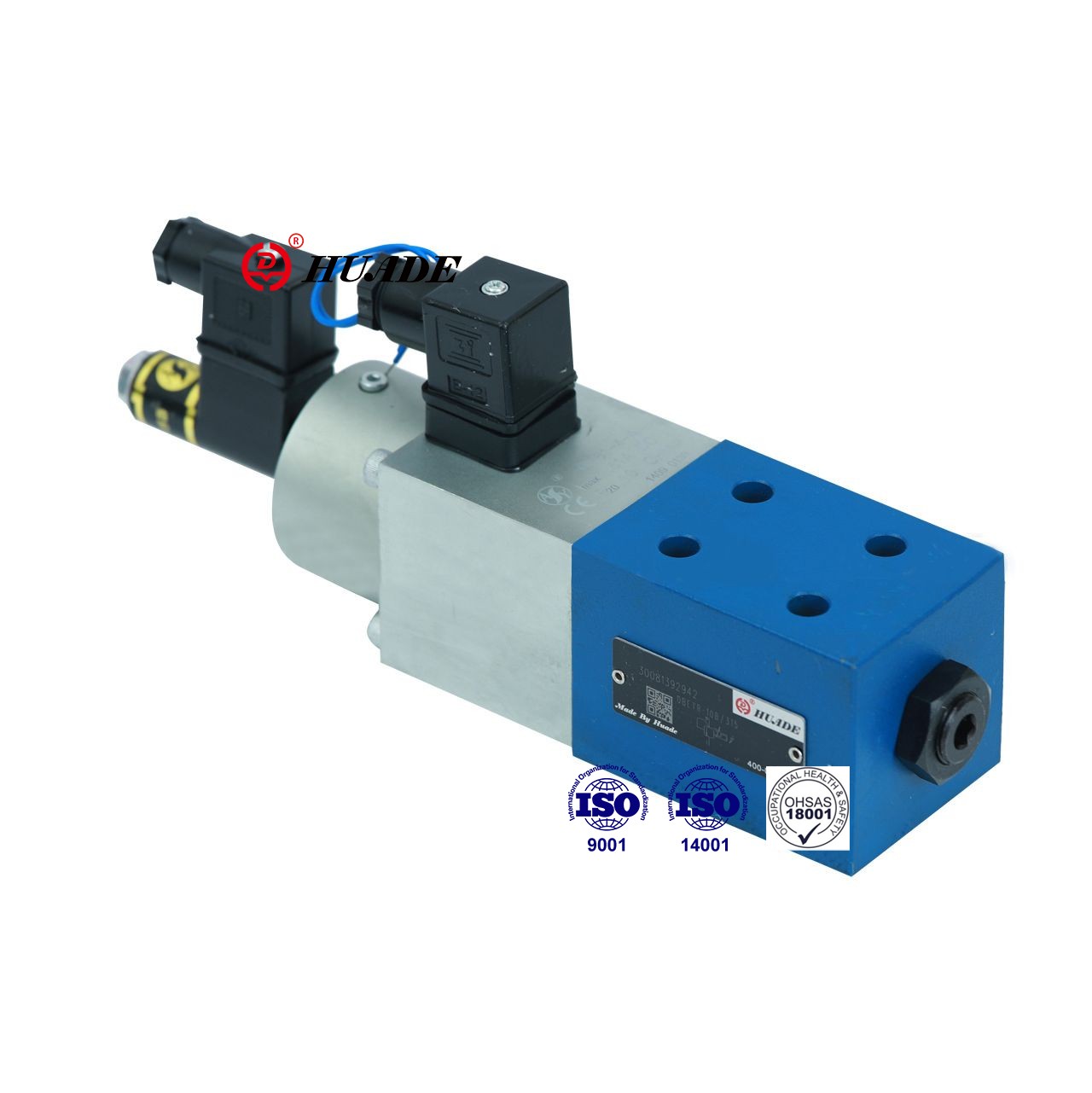

Þessi hlutfallslegi þrýstiloki DBETR stjórnar þrýstingi í hlutfalli við rafmagnsskipunargildi. DBTR loki er mikið notaður í lokuðum kerfum með fjarstýringarkerfisþrýstingi. DBETR lokar Huade nota sömu staðla og Rexroth vörur. Þessi hlutfallsþrýstingsventill DBETR getur komið í stað vöru í sömu röð og verðið er tiltölulega hagkvæmt.
| Vökvakerfi | |||
| Hámark stillanlegur þrýstingur (MPa) | Þrýstiþrep 2,5 MPa | 2.5 | |
| Þrýstistig 8,0 MPa | 8 | ||
| Þrýstistig 18,0 MPa | 18 | ||
| Þrýstistig 31,5 MPa | 31.5 | ||
| Min. stillanlegur þrýstingur (MPa) | (sjá einkennandi línur) | ||
| Hámarksrekstrarþrýstingur (MPa) | port T (með þrýstingsstillingu) | 0.2 | |
| port T (án þrýstingsstillingar) | 10 | ||
| höfn P | 31.5 | ||
| Hámarksrennsli (L/mín.) | Þrýstistig 25 | 10 | |
| Þrýstistig 80 | 3 | ||
| Þrýstistig 180 | 3 | ||
| Þrýstistig 315 | 2 | ||
| Mengunarstig (μm) | ≤20 (ráðlegging 10) | ||
| Hysteresis (%) | < 1 af hámarki. stillanlegur þrýstingur | ||
| Endurtekningarhæfni (%) | < 0,5 af hámarksstillanlegum þrýstingi | ||
| Línuleiki (%) | 180; Þrýstistig frá 3 til 18 MPa | ≤ 1,5 af hámarksstillanlegum þrýstingi | |
| 315; Þrýstistig frá 6 til 31,5 MPa | |||
| Dæmigert breytileiki (%) | Loki | ± 3 af hámarki. stillanlegur þrýstingur | |
| Rafmagnsstýring | ＜0,5 | ||
| Þreppt svar 0 til 100% (ms) | Viðbragðstími (Pmin-Pmax) | Viðbragðstími (Pmax-Pmin) | |
| Þrýstistig 2,5 og 18MPa 0 til 100 | 100 | 50 | |
| Þrýstistig 31,5MPa 0 til 100 | 150 | 100 | |
| Þrýstivökvi | Jarðolía (fyrir NBR innsigli), fosfat ester (fyrir FPM innsigli) | ||
| Seigjusvið (mm2/s) | 2,8 til 380 | ||
| Hitastig þrýstingsvökva (°C) | -20 til +70 | ||
| Uppsetningarstaða | valfrjálst | ||
| Þyngd (kg) | 4 | ||
| Rafmagns | ||||
| Magnari tengdur | VT-5003S30 | |||
| Framboðsspenna | DC | |||
| Spóluviðnám (Ω) | Kalt gildi við 20 °C | 10 | ||
| Hámark heitt gildi | 13.9 | |||
| (Vinnandi ástand) Skylda | Stöðugt | |||
| Hitastig þrýstingsvökva (°C) | +50 | |||
| Magnarspenna | ferðast alveg | 24±10% | ||
| pendla þrjár rafmagnsgjafa | 24 til 35 | |||
| Hámark orkunotkun (VA) | 50 | |||
| Spóluviðnám við 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Inductivity (transducer) (mH) | 6 til 8 | |||
| Oscillator tíðni (transducer) (KHz) | 2.5 | |||
| Vörn samkvæmt DIN 40 050 | IP65 | |||
Eiginleikar:
▶Lítil móðursýki
▶Góð endurtekningarhæfni,
▶Rafmagnsstýring lokuð lykkja á forspennu gorma
▶Hlutfallsleg segullokavirkjun með inductive position transducer (þrýstingsjafnaður)
▶Ventil og rafeindastýring frá einum aðilum
Umsókn:
Hlutfallsþrýstingsloki DBETR er mikið notaður á ýmsum sviðum eins og léttan iðnað, vélar, málmvinnslu osfrv.
Lokinn samanstendur í grundvallaratriðum af húsi (1), hlutfalls segulloka (2) með inductive positions transducer (3), ventilsæti (4) og ventilpopp (5)
Þrýstingur er stilltur með því að stilla stjórngildispottíometer (0 til 9 V). Stilling á stjórngildi veldur spennu á þrýstifjöðri með rafeindastýringum og hlutfallssegulloka (2). Strekkingur á þrýstifjöðrinum (6), þ.e. staðsetning gormaplötunnar (7), er ákvörðuð af inductive staðsetningarbreytinum (3). Öll frávik frá skipunargildinu eru leiðrétt með lokuðu stöðustýringu.
Notkun þessarar meginreglu útilokar áhrif segulloka núnings.
Kostir:
- Lítil móðursýki
- Góð endurtekningarhæfni
Tákn fyrir hlutfallslegan þrýstingslosunarventil DBETR
