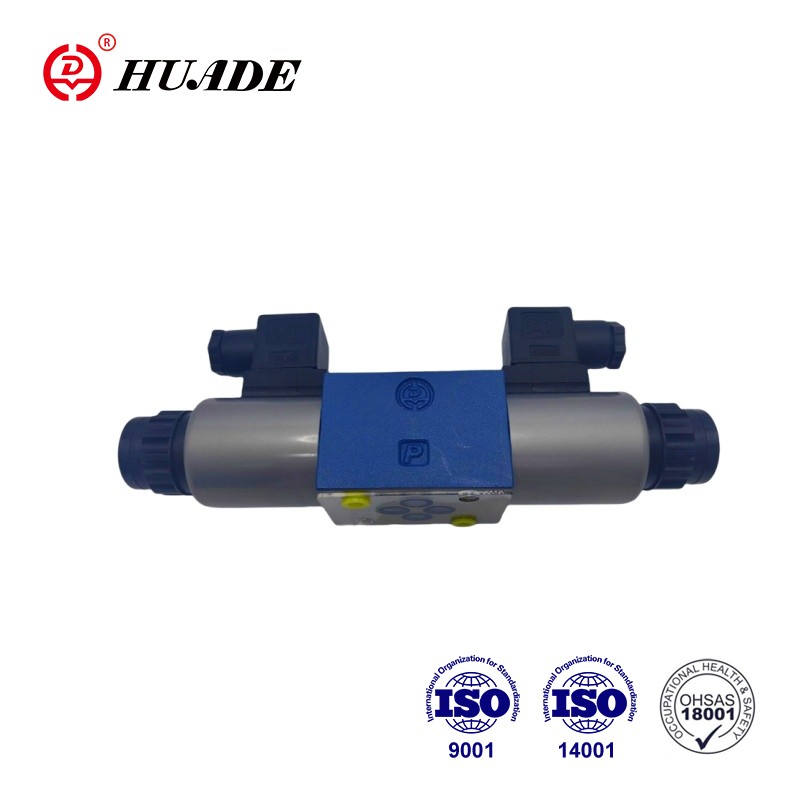

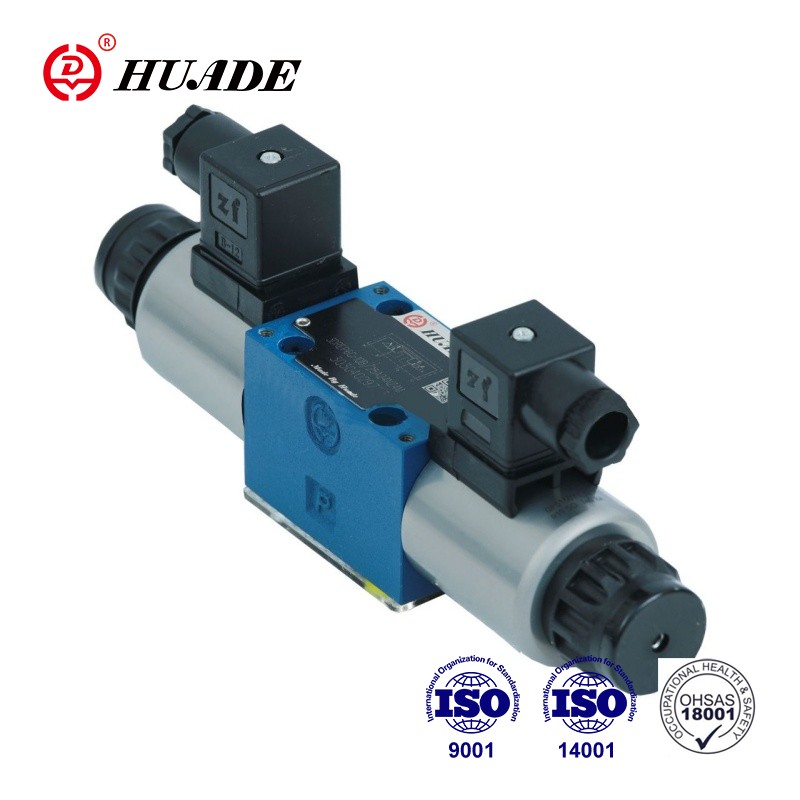

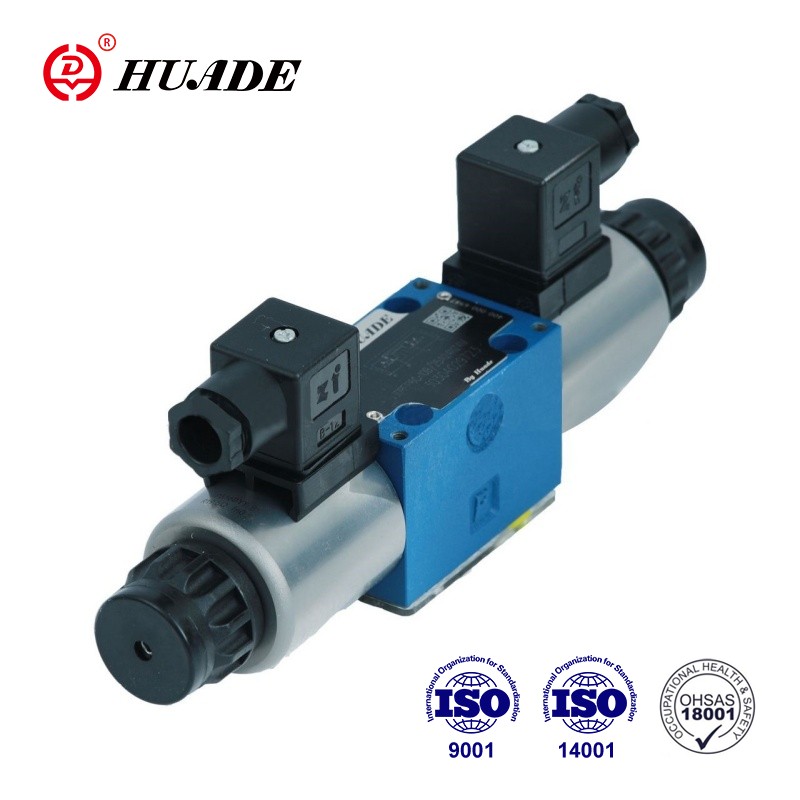

Þríhliða hlutfallsþrýstingsminnkunarventillinn 3DREP 6C hefur þá kosti að vera fljótur viðbragðshraða, mikilli stjórnunarnákvæmni og góðan stöðugleika. Á sama tíma hefur það þétta uppbyggingu og er auðvelt að setja upp og viðhalda. Meðan á notkun stendur ætti að skoða og viðhalda þrýstingsminnkunarventilnum reglulega til að tryggja eðlilega notkun hans og lengja endingartíma hans.
| Vökvakerfi | ||
| Rekstrarþrýstingur (MPa) | Höfn P | 10, ef umfram 10, settu síðan upp lokann, gerðu ZDR6DP..-30B/...í inntakstengi |
| Höfn T | 3 | |
| Hámarksrennsli (L/mín.) | 15(∆p=5MPa) | |
| Mengunarstig (um) | Tilmæli um síu með lágmarks varðveisluhraða β10≥ 75 | |
| Hysteresis (%) | ≤3 | |
| Endurtekningarnákvæmni (%) | ≤1 | |
| Viðbragðsnæmi (%) | ≤1 | |
| Viðsnúningur (%) | ≤1 | |
| Þrýstivökvi | Jarðolía (fyrir NBR innsigli), fosfat ester (fyrir FPM innsigli) | |
| Seigjusvið (mm2/s) | 2,8 til 380 | |
| Hitastig þrýstingsvökva (°C) | -20 til +70 | |
| Uppsetning | valfrjálst, helst lárétt | |
| Þyngd (kg) | Tegund C:2.6; Tegund A.B:1.5 | |
| Rafmagn, segulloka | ||
| Framboðsspenna | DC24V | |
| Nafnstraumur á hverja segulloku (A) | 0.8 | |
| Hámarksstraumur á hverja segulloku (A) | ≤0,02 | |
| Viðnám segulspólu (Ω) | Kalt gildi við 20°C | 19.5 |
| Hámark heitt gildi | 28.8 | |
| Vinnandi ástand | samfellt | |
| Ástandshiti (°C) | ~+50 | |
| Spóluhiti (°C) | ~+150 | |
| Vörn samkvæmt DIN40 050 | IP65 | |
| Rafmagnstengingar | 3DREP | með íhlutastinga við DIN43650-AM2 tengi við DIN 43 650-AF2/Pg11 |
| 3DREPE | með íhlutastinga við E DIN43563-AM6-3 innstungu E DIN43563-BF6-3/Pg11 | |
Eiginleikar:
▶Beint stýrðir hlutfallslokar til að stjórna þrýstingi og stefnu flæðis
▶Kveikt með hlutfallssegullokum með miðlægum þræði og færanlegum spólu
▶Stýriskúla með fjöðrun
Umsókn:
Þríhliða hlutfallsþrýstingslækkandi lokar 3DREP 6C eru mikið notaðir í slökkvivatnsveitu, sjálfvirkum úða slökkvikerfi og ýmsum vökvabúnaði, vökvakerfi og vökvavélum.
◆Hönnun:
Lokinn samanstendur aðallega af:
◆Virkni:
Þegar segullokurnar (1 og 2) hafa verið afspenntar er stjórnkúlunni (5) haldið í miðstöðu með þrýstifjöðrum.
Stýrispólan (2) er beinvirkt þegar ein af segulspólunum er spennt.
T.d. með því að virkja segullokuna "a" (1)
→ Þrýstimælingarsnúningurinn (5) og stýrisnúningurinn (4) færast til hægri í hlutfalli við rafmagnsinntaksmerkið.
→Tengingin frá P til B og A til T er í gegnum þversnið með opnaformi með stigvaxandi flæðiseiginleikum
◆Rafmagnslaus á segullokunni (1)
→Stýrispólinn (4) er settur aftur í miðstöðu með þrýstifjöðrum
Í miðstöðu eru tengingar A og B til T opnar og því getur þrýstivökvinn flætt frjálslega í tankinn. Valfrjáls handhækkanir gera það mögulegt að hreyfa stýrisnúninginn (4) án þess að kveikja á segulspólunni.
●Athugið!
Óviljandi notkun á handstýringunni getur valdið stjórnlausri hreyfingu vélarinnar!
Uppbygging hlutfallsþrýstingsminnkunarventils 3DREP 6C
Tákn fyrir hlutfallslegan þrýstingsminnkunarventil 3DREP 6C
