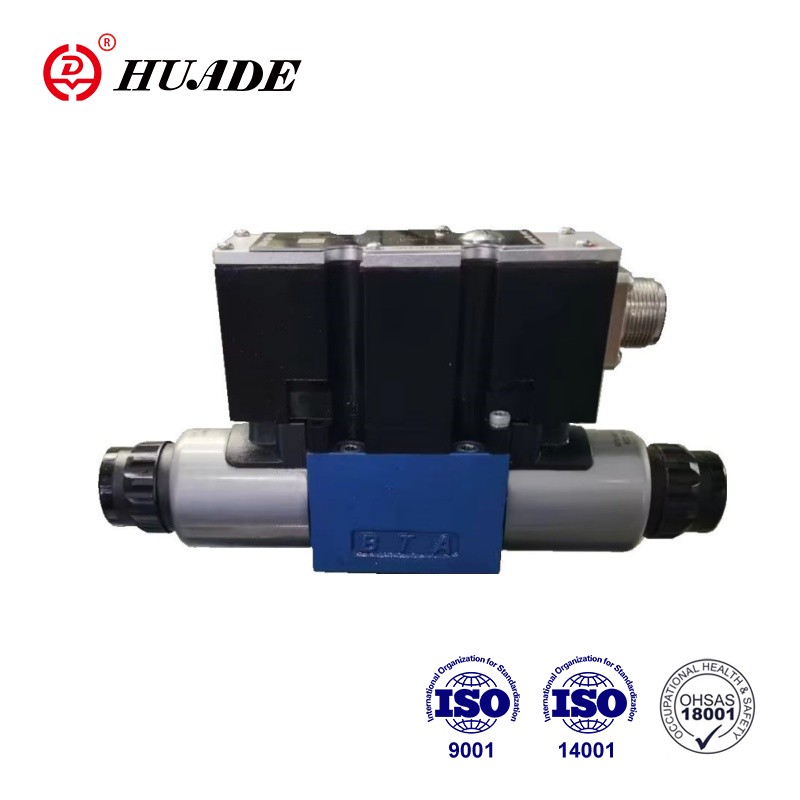

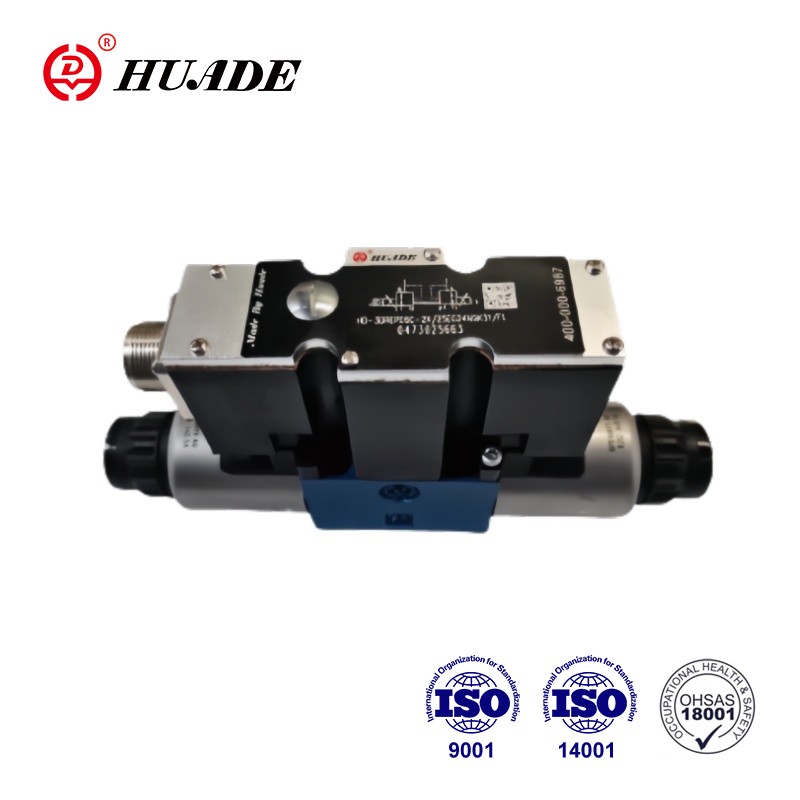

Í samanburði við hlutfallslegan þrýstings minnkandi loki 3drepe6-2x, hefur hlutfallsleg þrýstingur minnkandi loki 3drepe6e-2x loki svipað útlit og meginreglu, en munurinn er sá að hann hefur innbyggðan magnara og tengi A1. Solenóíðunum er stjórnað valfrjálst með samþættum stjórnunar rafeindatækni. 3drepe6e-2x og Rexroth Huade nota sömu gæðastaðla. Árangurinn getur passað við Rexroth.
| Vökvakerfi | |||
| Lokategund | HD-3Drep | HD-3Drepe | |
| Rekstrarþrýstingssvið MPA | Höfn bls | 2 til 10 fyrir þrýstingsstig 1.6 | |
| 3 til 10 fyrir þrýstingsstig 2.5 | |||
| 5 til 10 fyrir þrýstingsstig 4.5 | |||
| Höfn t | 0 til 3 | ||
| Max.flow l/mín | 15 (△ P = 5MPa) | ||
| Sía fínleika (μm) | ≤20 (helst≤10) | ||
| Hysteresis (%) | ≤5 | ||
| Endurtekningarnákvæmni (%) | ≤1 | ||
| Svörunarnæmi (%) | ≤0,5 | ||
| Þrýstingsvökvi | Steinefnaolía, eða fosfat ester | ||
| Seigja svið mm2/s | 20 ~ 380 | ||
| Þrýstingsvökvasvið (℃) | -20 ~+80 | ||
| Þyngd (kg) | 2 | 2.2 | |
| Rafmagns | |||
| Rafmagnsgögn, segulloka | |||
| Lokategund | HD-3Drep | HD-3Drepe | |
| Spennutegund | DC | DC | |
| Nafnspenna (v) | 24 | ||
| Max.current (a) | 1.5 | 2.5 | |
| Solenoid spóluþol (Ω) | Kalt gildi við 20 ℃ | 4.8 | 2 |
| Max.warm gildi | 7.2 | 3 | |
| Skylda (%) | 100 | ||
| Spóluhitastig ℃ | allt að 150 | ||
| Vernd | IP65 | ||
| Rafmagns, stjórn rafeindatækni | |||
| Magnari | HD-VT-VSPA2-50-10-1X/T1 (með 1Ramp tíma) | Innbyggt rafeindatækni | |
| HD-VT-VSPA2-50-1X/T5 (með 5 pallstímum) | |||
| Framboðsspenna | Nafnspenna VDC | 24 | |
| Lægra takmarkandi gildi V | 19 | ||
| Efri takmarkandi gildi V | 35 | ||
| Núverandi neysla | Imax a | 1.8 | |
| Höggstraumur a | 4 | ||
Eiginleikar:
▶ Stjórna hlutfallslega lokana beint til að stjórna þrýstingi og stefnu flæðis
▶ Stýrt með hlutfallslegum segulloka með miðlægum þráð og færanlegri spólu
▶ Handhekkir, valfrjálst
▶ Spring Centered Control Spool
▶ Gerð HD-3Drepe með samþættri rafeindatækni, viðmóti A1
▶ Ytri stjórnunar rafeindatækni fyrir gerð HD-3prep:
▶ Analog magnari gerð HD-VT-VSPA2-50-1X/... á Eurocard formi
▶ Stafræn magnari gerð HD-VT-VSPD-1-1X/. .. í Eurocard sniði
▶ Rafmagns magnara gerð HD-VT-11118 af mát hönnun
▶ loki og hlutfallsleg stjórnunar rafeindatækni frá einni uppsprettu
Umsókn:
Hlutfallsþrýstingur minnkandi loki 3drep6e-2x er mikið notaður í sjálfvirkri stjórn á vökvakerfum í ýmsum atvinnugreinum eins og vélarverkfærum, léttum iðnaði, málmvinnslu og svo framvegis.
Þriggja vega þrýstingur sem dregur úr loki af gerð 3drep6-2x ... er beint virkjað með hlutfallslegum segulloka. Þeir umbreyta rafmagns inntaksmerki í hlutfallslegt þrýstingsútgangsmerki. Hlutfalls segullóíðin eru stjórnanleg blaut pinna DC segulloka með miðlægum þráð og færanlegri spólu. Solenoids er stjórnað valfrjálst með ytri stjórn rafeindatækni (gerð 3drep-2x) eða með samþættri stjórn rafeindatækni (tegund 3drepe-2x).
Lokinn samanstendur aðallega af: segulloka (5 og 6), húsnæði (1), stjórna spólu (2) með þrýstingsmælum spólum (3 og 4) og valfrjálsri samþættum loki rafeindatækni (7).
Með segullokunum (5 og 6) er hægt að orka stjórnunarspóluna (2) í miðju stöðu sinni með þjöppunarfjöðrum. Stýringarspólan (2) er beint virkjað þegar einn af segullokunum er orkugjafi.
T.d. Með því að orka segulloka (5): Þrýstingur sem mælir spólu (3) og stjórna spólu (2) færðu til hægri í hlutfalli við rafmagnsinntaksmerkið. Tengingin frá P til B og A til T er með opnunarformi þversnið með framsæknum flæðieinkennum.
Afgreiðslu segulloka (5): Stjórnunarspólan (2) er skilað í miðju stöðu sína með þjöppunarfjöðrum. Í miðju stöðu eru tengingar A og B til T opnuð, þess vegna getur þrýstingsvökvinn frjálslega flætt til geymis. Valfrjáls hönd hnekkir (9 eða 10), gerir er mögulegt að færa stjórnunarspóluna (2) án þess að orka segulloka.
Hlutverk þessarar útgáfu af 2 stöðuventilinu er í grundvallaratriðum sú sama og í lokanum með 3 skiptisstöðu.
2 stöðuventlarnir eru þó aðeins búnir annað hvort segulloka
Tákn um hlutfallslegan hlutfallsþrýstingslækkun loki 3drep6e-2x
Notað í tengslum við aðra hlutfallslega lokana
Pakki af samsetningarventlinum
