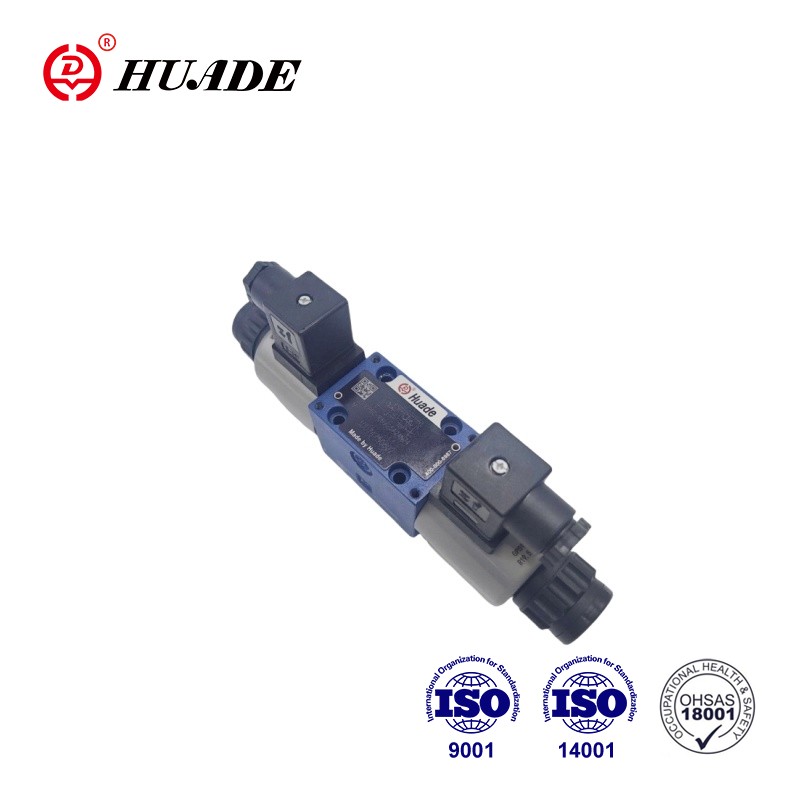

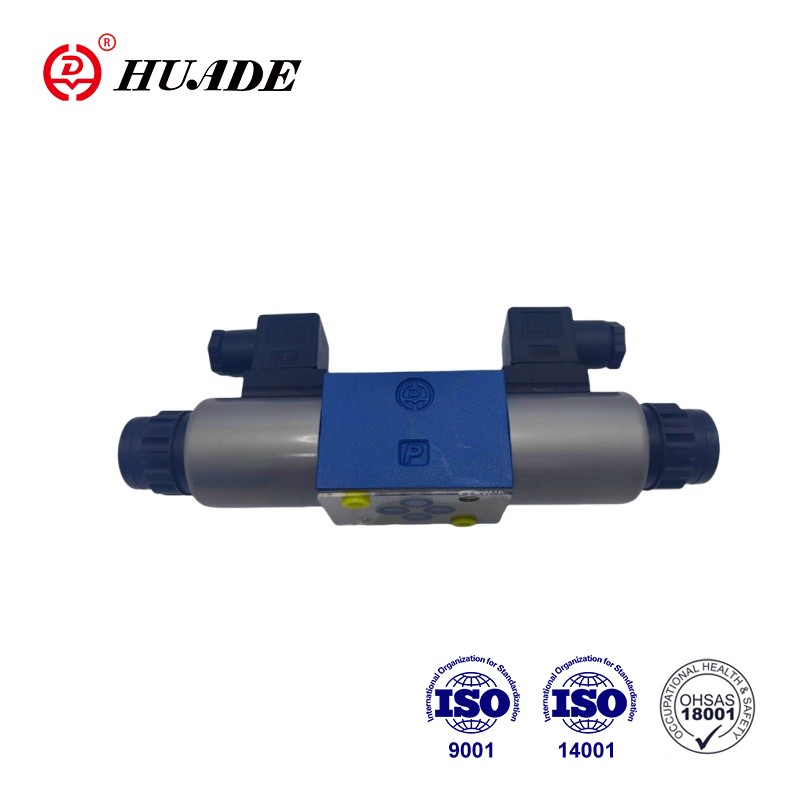

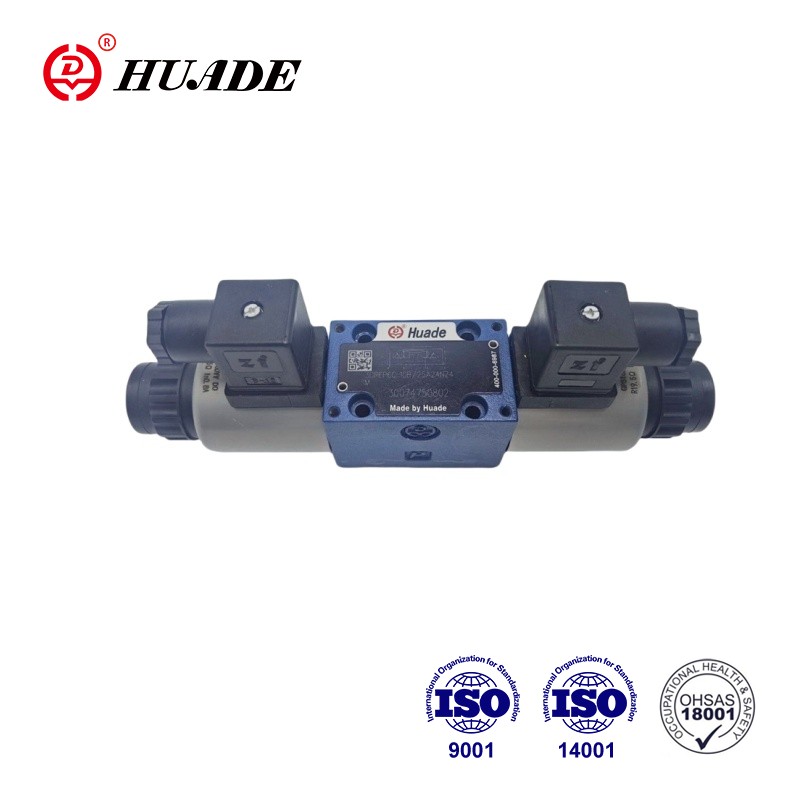

Þriggja vega þrýstingur sem dregur úr loki af gerð 3drep 6b er beint virkjað með hlutfallslegum segulloka. Þeir umbreyta rafmagns inntaksmerki í hlutfallslegt þrýstingsútgangsmerki. Hlutfalls segullóíðin eru stjórnanleg blaut pinna DC segulloka með miðlægum þráð og færanlegri spólu. Solenoids er stjórnað valfrjálst með ytri stjórn rafeindatækni.
| Vökvakerfi | ||
| Rekstrarþrýstingur (MPA) | Höfn bls | 10, ef umfram 10, settu þá upp lokann, tegund Zdr6dp ..- 30b/... í inntakshöfn |
| Höfn t | 3 | |
| Max.flow (l/mín. | 15 (∆P = 5MPa) | |
| Mengun (um) | Síu ráðleggingar með lágmarks varðveisluhraða β10 ≥ 75 | |
| Hysteresis (%) | ≤3 | |
| Endurtekningarnákvæmni (%) | ≤1 | |
| Svörunarnæmi (%) | ≤1 | |
| Afturköllun (%) | ≤1 | |
| Þrýstingsvökvi | Steinefnaolía (fyrir NBR innsigli), fosfatester (fyrir FPM innsigli) | |
| Seigju svið (mm2/s) | 2.8 til 380 | |
| Þrýstingsvökvi hitastig (° C) | -20 til +70 | |
| Uppsetning | Valfrjálst, helst lárétt | |
| Þyngd (kg) | Tegund C: 2.6; Tegund A.B: 1.5 | |
| Rafmagns, segulloka | ||
| Framboðsspenna | DC24V | |
| Nafnstraumur á hverja segulloka (A) | 0.8 | |
| Max.current á hverja segulloka (A) | ≤0,02 | |
| Solenoid spóluþol (Ω) | Kalt gildi við 20 ° C | 19.5 |
| Max. Hlýtt gildi | 28.8 | |
| Vinnuástand | Stöðugt | |
| Hitastig ástands (° C) | ~+50 | |
| Spóluhitastig (° C) | ~+150 | |
| Vernd við DIN40 050 | IP65 | |
| Rafmagnstengingar | 3drep | með íhlutum við DIN43650-AM2 viðbótartengi við DIN 43 650-AF2/PG11 |
| 3drepe | með íhlutum við E DIN43563-AM6-3 viðbótartengi E DIN43563-BF6-3/PG11 | |
Eiginleikar:
▶ Stjórna hlutfallslega lokana beint til að stjórna þrýstingi og stefnu flæðis
▶ Stýrt með hlutfallslegum segulloka með miðlægum þráð og færanlegri spólu
▶ Spring Centered Control Spool
Umsókn:
Þriggja vega hlutfallsþrýstingslækkandi loki 3drep 6B er mikið notaður í framleiðslubúnaði í jarðolíu, efna-, lyfja- og öðrum atvinnugreinum.
◆Hönnun:
Lokinn samanstendur aðallega af:
◆Aðgerð:
Með segullokunum (1 og 2) er aflýst stjórnunarspólan (5) í miðju stöðu sinni með þjöppunarfjöðrum.
Stýringarspólan (2) er beint virkjað þegar einn af segullokunum er orkugjafi.
T.d. með því að orka segulloka „A“ (1)
→ Þrýstingur sem mælir spólu (5) og stjórna spólu (4) færist til hægri í hlutfalli við rafmagnsinntaksmerkið.
→ Tengingin frá P til B og A til T er með opnaformi þversnið með framsæknum flæðieinkennum
◆Afgreiðslu segulloka (1)
→ Stjórnunarspólan (4) er skilað í miðju stöðu sína með þjöppunarfjöðrum
Í miðju stöðu eru tengingar A og B til T opnar, þess vegna getur þrýstivökvinn frjálslega flætt til geymis. Valfrjáls hendi hnekkir gerir er mögulegt að færa stjórnunarspóluna (4) án þess að orka segulloka.
●Athygli!
Ósjálfráður notkun handhækkunar handa getur valdið stjórnlausri vélhreyfingu!
Tákn um hlutfallsþrýstings minnkandi loki 3drep 6b
