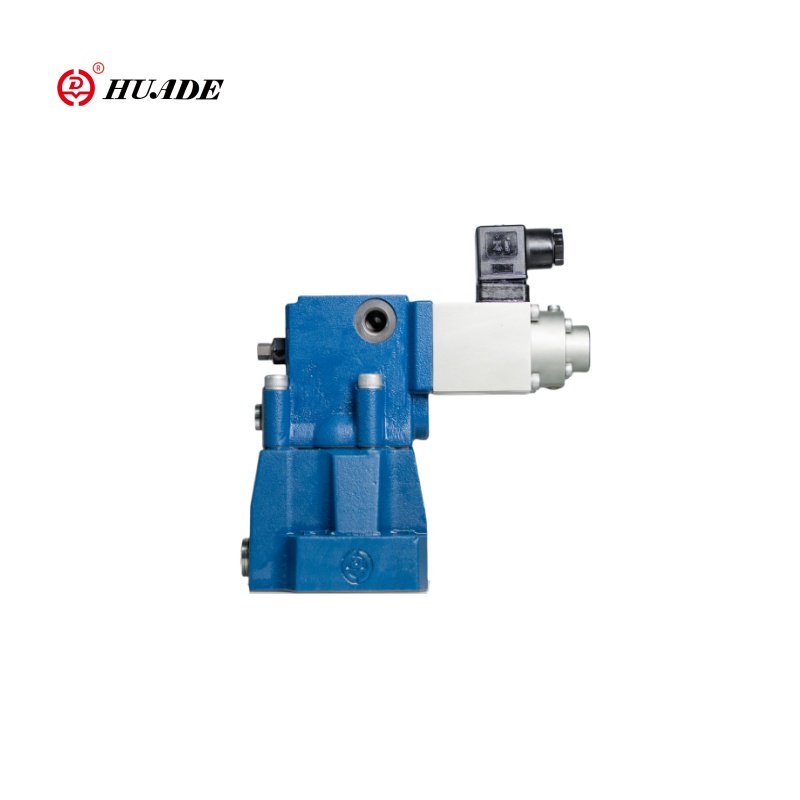

Hlutfallsþrýstingslækkandi gerðir Huade DRE eru flugmannsþrýstingslokar. Þeir eru notaðir til að draga úr vinnuþrýstingi.
Hlutfallsþrýstings minnkandi loki DRE samanstendur í grundvallaratriðum af tilraunaventilnum (1) með hlutfallslegum segulloka (2) aðalventil (3) með aðal spólusamsetningu (4), svo og valfrjáls eftirlitsventil (5).
| Vökvakerfi | ||
| Max.setting þrýstingur (MPA) | Hafnir A og B | 31.5 |
| Höfn y | farðu í tankinn. Enginn þrýstingur | |
| Max.setting þrýstingur, fyrir höfn A (MPA) | Það sama og þrýstingsmat | |
| Min.setting þrýstingur. Fyrir höfn A (MPA) | Tengjast „Q“. (sjá ferla) | |
| Línuleiki (%) | ± 3,5 | |
| Endurtekningarhæfni (%) | <± 2 | |
| Hysteresis | Með skjálfti ± 2,5% PMAX. Án skjálfta ± 4,5% PMAX | |
| Vökvi | Steinefnaolía (fyrir NBR innsigli), fosfatester (fyrir FPM innsigli) | |
| Seigju svið (mm2/s) | 2.8 TO380 | |
| Vökvishitastig (℃) | -20 til +70 | |
| Rafmagns | ||
| Framboðsspenna | DC | |
| Min. Stjórnandi straumur (A) | 0.1 | |
| Max.Control Current (A) | 0.8 | |
| Spóluþol (Ω) | gamall loki við 20 ℃ er 19,5, max.warm loki er 28,8 | |
| Tollur | Stöðugt | |
| Max.condition hitastig (℃) | 50 | |
| Einangrun til DIN 40 050 | IP65 | |
| Tilheyrandi magnari | Plug-in Connector | |
| Rafmagnsbirgðir | VT_2000: 40 (saman veita) | |
Eiginleikar:
▶ Valfrjáls max.pressure vernd
▶ Valfrjáls athugunarventill milli A og B
▶ loki notaður til að draga úr vinnuþrýstingi
▶ Fyrir festingu undirplata
▶ loki og rafeindatækni úr einni skúrk
Umsókn:
Dre/Drem hlutfallsþrýstingslækkandi loki hefur einfalda uppbyggingu, þægilegan uppsetningu og kembiforrit, sterka rennslisgetu, lítið þrýstingsmissi, góða endurtekningarhæfni og línuleika og er hentugur við tilefni með stóru kerfisflæði. Það er mikið notað í vélarverkfærum, léttum iðnaði, málmvinnslu, skipasmíði, verkfræði, námuvinnslu, geimferli og öðrum sviðum.
Tegund Dre ...
Stilling þrýstingsins í höfn A er háð spennunni sem er til staðar við hlutfallslega segulloka (2).
Í hvíld, án þrýstings í höfn B heldur vorið aðal spólunni (4) í upphafsstöðu sinni. Tengingin frá B til A er lokuð og því forðast það.
Þrýstingurinn í höfn A gerðir með tengingu á svæði aðalspólunnar.
Flugmannsolían er tekin úr höfn A (NS 10) eða höfn B (NS 20,30) og fer í gegnum tenginguna við stöðuga flæðisstýringu, sem heldur flugmannsolíuflæði stöðugu óháð þrýstingi lækkar milli höfn A og B. Frá stöðugu flæðisstýringunni fer flugmannaflæðið yfir í frárennslislínuna.
Þrýstingurinn sem krafist er í höfn A er skilgreindur við viðkomandi magnara.
Tákn um hlutfallslegan þrýstings minnkandi loki Dre
