Ímyndaðu þér að hafa kraftinn til að lyfta 50 tonnum Með því að ýta á hnappinn, eða stjórna gríðarlegum smíði búnaði með Millimetra nákvæmni. Þetta er ekki vísindaskáldskapur - það er ótrúlegur veruleiki afVökvastöðvarí vinnunni á hverjum degi um allan heim!
Frá turnandi kranunum Skyscrapers morgundagsins til nákvæmra vélfæravopna sem framleiða björgun Lækningatæki, vökvakerfi (HPU) eru ósungnir hetjur sem knýja Nútíminn okkar. Þessar merku vélar umbreyta einföldum vélrænni orku í óstöðvandi vökvakraft, sem gerir hið ómögulega mögulega.

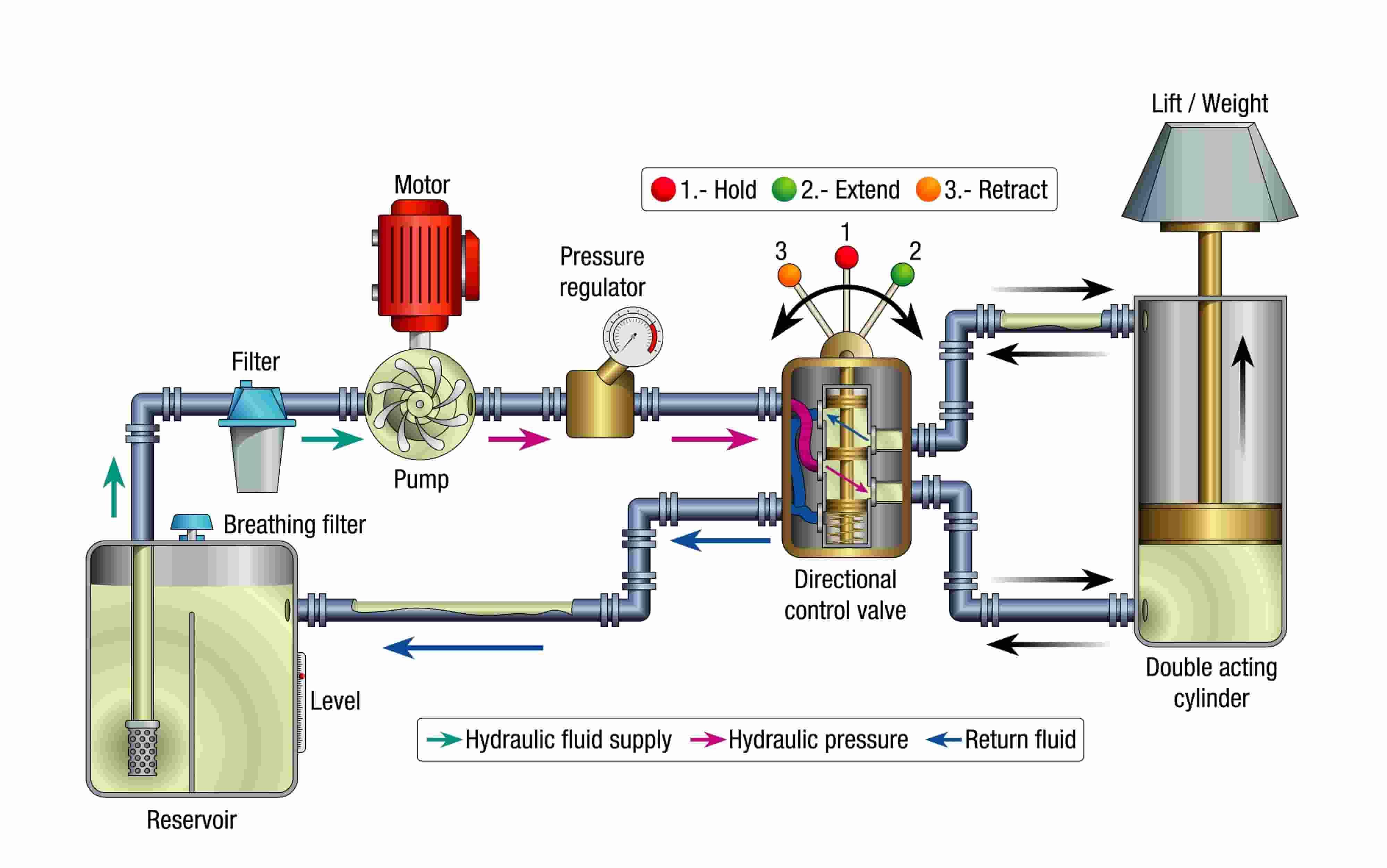

A Vökvastöð- Einnig þekkt sem A.Vökvakerfi, HPU kerfi, eðaVökvadælustöð- er miklu meira en bara iðnaðarbúnaður. Það er barinn hjarta óteljandi atvinnugreinar, krafturinn margfaldari sem lætur menn hreyfa fjöll og Precision tólið sem mótar framtíð okkar.
Í þessari yfirgripsmiklu handbók munum við opna Leyndarmálin að baki þessum verkfræði undrum. Hvort sem þú ert upprennandi verkfræðingur, forvitinn námsmaður eða fagmaður sem leitar að því að dýpka þinn Þekking, þú ert að fara að uppgötva hvernig vökvastöðvar eru að gjörbylta Atvinnugreinar og skapa möguleika sem virtust ómögulegir fyrir aðeins áratugum.
Grunnskilgreining
Vökvastöð er algjör kraftur Kerfi sem dælir vökva (venjulega olíu) undir háum þrýstingi til að stjórna vökva búnaður. Það er eins og að hafa öfluga vatnsdælu, en í stað þess að dæla vatni Fyrir garðinn þinn dælir það sérstaka olíu til að knýja þungar vélar.
Vökvastöðin inniheldur nokkra lykil Hlutar sem vinna saman:
Vökvadælustöðvar eru alls staðar í Nútíma iðnaður vegna þess að þeir bjóða upp á eitthvað sannarlega óvenjulegt -Ótrúlegt máttur í ótrúlega samningur pakka. Hér er ástæða þess að þessi HPU kerfi eru að gjörbylta því hvernig við vinnum:
Mikil afköst: Lítil vökvastöð getur myndað nægan kraft til að lyfta bíl eða færa tonn af efni.
Nákvæm stjórn: Rekstraraðilar geta stjórnað hraða og valdi með ótrúlegri nákvæmni - Fullkomið fyrir viðkvæma aðgerðir.
Áreiðanleiki: Vel viðhaldnar vökvastöðvar geta keyrt í mörg ár án mikilla vandamála.
Fjölhæfni: Ein vökvastöð getur knúið marga búnað á sama tíma.
Vísindin á bak við vökvastöðvar
Lög Pascal - grunnurinn
Öll vökvakerfi virka vegnaPascal's Lög, uppgötvað af franska vísindamanninum Blaise Pascal á 1600 áratugnum. Þessi lög segir að þegar þú beitir þrýstingi á lokaðan vökva (eins og olía í lokaðri Kerfi), sá þrýstingur dreifist jafnt í allar áttir.
Hér er einföld leið til að skilja það: Ímyndaðu þér að þú hafir vatnsbelg. Þegar þú pressar einn hluta fer þrýstingurinn Alls staðar inni í blöðru jafnt. Vökvakerfi nota þessa meginreglu til flytja afl.
Hvernig kraftur verður margfaldaður
Hinn raunverulegi galdur gerist þegar vökvi Kerfi margfalda kraft. Hér er hvernig:
Ef þú ert með tvo tengda strokka - einn lítill og einn stór - og þú ýtir niður á þá litlu, sá stóri mun ýttu upp með miklu meiri krafti. Skiptingin er sú að stóri strokkinn hreyfist a styttri fjarlægð.
Dæmi: Ef Stóri strokkinn hefur 10 sinnum meira yfirborð en það litla, það mun framleiða 10 sinnum meiri kraft. En það mun aðeins hreyfa sig 1/10 fjarlægðina.
Þetta er ástæðan Bílar með aðeins litla handdælu!
Vökvavökvareiginleikar
Vökvinn sem notaður er í vökvakerfum er það ekki Bara hvaða vökva sem er. Það hefur sérstaka eiginleika:
Ekki þétt: Ólíkt lofti (sem þjappar auðveldlega), þá gerir vökvaolía ekki þjappa mikið saman. Þetta þýðir að allur þrýstingur sem þú býrð til færð beint að vinna.
Smurning: Vökvinn smurir einnig alla hreyfanlega hluti og dregur úr slit.
Hitaflutning: Það hjálpar til við að bera hita frá heitum íhlutum.
Stöðugt: Gott Vökvavökvi brotnar ekki auðveldlega undir þrýstingi og hita.
Raforkuframleiðsluhlutir
VökvadælaDælan er hjarta allra vökvastöðvar. Það sýgur vökva Vökvi frá tankinum og ýtir honum út undir háum þrýstingi. Það eru þrír megin Tegundir:
Rafmótor eða vélÞetta veitir vélrænni kraft til að keyra dæluna. Flest vökva Stöðvar nota rafmótora vegna þess að þær eru:
Fyrir færanlegar einingar eða útivist, Bensín eða dísilvélar eru algengar.
Vökvakerfi (lón)Tankurinn geymir vökvavökva og þjónar nokkrum tilgangi:
Stærð tanksins jafngildir venjulega 2-3 sinnum Rennslishraði dælu á mínútu.
Stjórnunar- og öryggisþættir
Þrýstingslækkandi lokiÞetta er mikilvægur öryggisþáttur. Þegar þrýstingur verður of mikill, Þessi loki opnast sjálfkrafa til að koma í veg fyrir skemmdir á kerfinu. Það er eins og a Öryggisventill á þrýstiköku.
StefnumótunarlokarÞessir lokar stjórna þar sem vökvavökvinn rennur. Þeir geta:
RennslisstýringarlokarÞessir stjórna því hversu hratt vökvastreymi, sem stjórnar hraða Vökvastýringar. Meira flæði þýðir hraðari hreyfingu.
SíurHreint vökvi er nauðsynlegur fyrir vökvakerfi. Síur fjarlægja:
Eftirlit og stjórnkerfi
ÞrýstimælarÞessir sýna kerfisþrýsting í fljótu bragði. Rekstraraðilar nota þá til:
HitastigskynjararVökvavökvi verður heitt meðan á notkun stendur. Hitastigskynjarar hjálpa koma í veg fyrir ofhitnun með:
Rafrænar stýringarNútíma vökvastöðvar fela oft í sér tölvustýringar sem:
Algjör rekstrarhringurinn
Að skilja hvernig vökvastöð virkar er auðveldara þegar þú fylgir vökvanum í gegnum alla ferð sína:
Skref 1: VökvainntakaVökvadæla býr til sog sem dregur vökva úr tankinum í gegnum sogasdíuna. Þessi sía grípur stórar agnir sem gætu skemmir dæluna.
Skref 2: þrýstingurDælan þjappar vökvanum og ýtir honum í kerfið í hávegum þrýstingur. Þrýstingur getur verið á bilinu 500 psi fyrir létt vinnu allt að 10.000 psi eða Meira fyrir þungareknir.
Skref 3: FlæðisstýringÞrýstingur vökvi rennur um stjórnloka sem beina því hvar þess er þörf. Þessir lokar virka eins og umferðarstýringar fyrir vökvavökva.
Skref 4: Árangur vinnuÞrýstingsvökvinn nær vökvavirkjum (strokkum eða mótorar) þar sem vökvaorku breytir aftur í vélræna orku til að gera gagnlegt Vinna.
Skref 5: ReturnflæðiEftir að hafa unnið streymir vökvinn aftur í tankinn með aftur síur. Þessar síur ná allri mengun sem tekin var upp á meðan á vinnuferlinu stendur.
Skref 6: skilyrðiAftur í tankinum, vökvinn:
Opið vs lokað lykkjukerfi
Opið lykkjukerfiÍ opnum kerfum snýr vökvi beint í tankinn eftir notkun. Ávinningur felur í sér:
Lokað lykkjukerfi
Í lokuðum kerfum dreifist vökvi beint á milli dælunnar og stýrivélanna.
Ávinningur felur í sér:
Með því að stilla dælu
Fast tilfærslukerfiÞessar dælur hreyfa sama magn af vökva með hverri snúningi. Þeir eru:
Breytileg tilfærslukerfiÞessar dælur geta breytt framleiðslurúmmáli þeirra. Þau bjóða upp á:
Eftir aflgjafa
Rafmagns vökvastöðvar
Véldrifnar vökvastöðvar
Eftir færanleika
Kyrrstæðar vökvastöðvar
Færanlegar vökvastöðvar
Með þrýstingsáritun
Lágur þrýstingur (undir 1.000 psi)
Miðlungs þrýstingur (1.000-3.000 psi)
Háþrýstingur (yfir 3.000 psi)
Smíði og þungur búnaður
Vökvastöðvar valdi óteljandi Byggingarvélar:
Gröfur: Vökvastöðvar stjórna uppsveiflu, handlegg, fötu og lögum. Einn Gröfur gæti verið með margar vökvahringrásir fyrir mismunandi aðgerðir.
Bulldozers: Lyfting, stangveiði og rekja aksturskerfi notar öll vökvakraft.
Kranar: Vökvastöðvar veita slétta, nákvæma stjórn á lyftingum og staðsetningu Mikið álag.
Steypta dælur: Háþrýstingur vökvakerfi ýta steypu í gegnum langar slöngur til nákvæmra staða.
Framleiðsla og iðnaðar
Vélarverkfæri: Vökvastöðvar Power:
Efnismeðferð:
Landbúnaður og búskapur
Dráttarvélar: Nútíma dráttarvélar nota vökvakraft fyrir:
Uppskerubúnaður: Sameina, balers og aðrar búvélar nota vökvakerfi til að rækta vinnsla og meðhöndlun.
Bifreiðar og flutningar
Ökutæki lyftur: Sérhver sjálfvirk viðgerðarverkstæði fer eftir vökvalyftum knúnar af Vökvastöðvar.
Sorpbílar: Vökvakerfi knýja lyftingar og samningur.
Sorphaugur: Vökvastöðvar hækka og lækka rúmið til að losa.
Marine og Offshore
Skipatæki: Vökvastöðvar Power:
Offshore pallur: Olíubílar nota gríðarlegt vökvakerfi til að bora og pípa meðhöndlun.
Aerospace forrit
Flugvélakerfi: Vökvakraftur starfar:
Áreiðanleiki vökvakerfa gerir þá eru nauðsynlegir fyrir flugöryggi.
Lykilárangursmælikvarðar
RennslishraðiMælt í lítra á mínútu (gpm) eða lítrum á mínútu (LPM), rennslishraði ákvarðar hversu hratt stýringar hreyfast. Hærra flæði þýðir hraðari notkun en Krefst stærri dælna og meiri afl.
Rekstrarþrýstingur
Mældur í pundum á fermetra (psi) eða bar, ákvarðar þrýstingur hversu mikið
þvingað kerfið getur myndað. Hærri þrýstingur þýðir meiri kraftur en þarfnast
sterkari íhlutir.
KraftkröfurHægt er að reikna vökvakraft (HP) sem:Hp = (flæði × Þrýstingur) ÷ 1714
Þetta hjálpar til við að stærð mótorsins sem þarf til að keyra dælan.
SkilvirkniHeildar skilvirkni kerfisins er venjulega á bilinu 70-85% og fer eftir:
Hátt afl-til-þyngd hlutfallVökvakerfi skapa meira afli á pund en flest önnur valdheimildir. Þetta gerir þau tilvalin fyrir farsíma þar sem þyngd skiptir máli.
Nákvæm stjórnRekstraraðilar geta stjórnað krafti, hraða og stöðu með framúrskarandi Nákvæmni. Þessi nákvæmni gerir vökvakerfi fullkomið fyrir viðkvæma aðgerðir.
Línuleg hreyfingVökvakerfi strokkar veita slétta, beinlínu hreyfingu án flókin vélræn tengsl.
Augnablik afturkræfniHægt er að breyta stefnu samstundis án þess að stoppa, ólíkt Vélræn kerfi sem þurfa kúplingar og gíra.
OfhleðsluvörnÞrýstingslokar vernda sjálfkrafa gegn ofhleðslu, koma í veg fyrir skemmdir á búnaði eða vinnuhlutum.
SjálfsmurandiVökvavökvinn smurir alla hreyfanlega hluta, dregur úr slit og lengja líf íhluta.
Ókostir og áskoranir
VökvalekurVökvakerfi geta þróað leka sem:
Hitastig næmiVökvavökvareiginleikar breytast með hitastigi:
MengunarnæmiJafnvel pínulítill agnir geta skemmt nákvæmni hluti. Hreinn vökvi er Nauðsynlegt en krefst:
UpphafskostnaðurVökvakerfi kosta venjulega meira upphaflega en vélræn val, þó þeir gefi oft betra langtíma gildi.
ViðhaldskröfurReglulegt viðhald er mikilvægt og felur í sér:
Forvarnaráætlun
Daglegar athuganir
Vikulega viðhald
Mánaðarlega þjónustu
Árleg yfirferð
Ofhitnun kerfisins Einkenni: Hátt vökvahitastig, minnkaður afköst, íhluta skemmdirOrsakir: Stíflað kælir, slitinn dæla, röng vökvi seigjaLausnir: Hreinsið kælir, athugaðu ástand dælu, staðfestu vökva forskrift
Lítill kerfisþrýstingur Einkenni: Hæg notkun, veikur afköst, dæla hávaðiOrsakir: Slitin dæla, vandamál í þrýstingi, innri lekaLausnir: Prófunardæla Skilvirkni, stilla hjálparventil, finna og laga leka
Mengaður vökvi Einkenni: Dökk eða skýjað vökvi, íhlutir klæðnaður, loki vandamálOrsakir: Léleg síun, mengun vatns, hluti SAMANTEKTLausnir: Skipta um vökva, uppfæra síur, finna mengun uppspretta
ÓKEYPIS aðgerð Einkenni: Skíthæll hreyfing, ósamræmi hraði, veiðarOrsakir: Loft í kerfinu, slitinn lokar, mengaður vökviLausnir: Blæðir loft, Þjónustulokar, bæta síun
Öryggissjónarmið
Þrýstingsöryggi
Vökvaöryggi
Búnaður öryggi
Hver er munurinn á a Vökvastöð og vökvadæla?
Þetta er ein algengasta spurningin Um HPU -kerfi! Hér er lykilmunurinn:
A Vökvadælaer bara einn hluti - það skapar flæði og þrýsting. Hugsaðu um það eins og vélin í bíl.
A Vökvakerfi (stöð)er Heill kerfi sem inniheldur:
Það er eins og að bera saman bílavél við a Heill bifreið - dælan er nauðsynleg, en vökvastöðin er fullur pakki tilbúinn til að vinna!
Getur stakur vökvakerfið keyrt Margar vélar?
Alveg! Þetta er eitt það stærsta Kostir vökvadælustöðva. Rétt stærð HPU kerfi getur valdið:
Þetta gerir vökvastöðvar ótrúlega Hagkvæmir fyrir stóra rekstur.
Hversu lengi endast vökvakerfi?
Með réttu viðhaldi, gæði Vökvastöð getur starfað áreiðanlega í 15-25 ár eða meira! Sumir iðnaðar HPU -kerfi hafa verið í gangi í yfir 30 ár. Lykilatriðin eru:
Hvað er öflugasta vökvinn Stöð sem er smíðuð?
Einhver öflugasta vökvadæla Stöðvar framleiða yfir 10.000 psi og rennslishraða yfir 1.000 gpm! Þessir Mikil HPU -kerfi eru notuð í:
Þessir iðnaðar risar geta aflað krafta jafngildir því að lyfta frelsisstyttunni!
Byltingarkennd snjalltækni Samþætting
IoT-tengdar vökvakerfiNútíma vökvastöðvar innihalda í auknum mæli Internet of Things (IoT) skynjarar sem:
ForspárviðhaldReiknirit vélanáms greina skynjara gögn til að spá fyrir um hvenær íhlutir munu mistakast, sem gerir kleift að skipuleggja viðhald áður en sundurliðanir koma fram.
FjarstýringRekstraraðilar geta fylgst með mörgum vökvastöðvum frá miðlægum Staðsetning, bæta skilvirkni og draga úr niður í miðbæ.
Umbætur á umhverfismálum
Vökvavökvi sem byggir á lífríkiNý umhverfisvænir vökvar bjóða upp á:
OrkunýtniBreytilegir hraða drif og snjallstýringar geta dregið úr orku Neysla um 20-30% miðað við hefðbundin kerfi.
HávaðaminnkunHáþróaður dæluhönnun og hljóðdemping draga úr hávaðamengun í vinnuumhverfi.
Háþróað efni
Léttir íhlutirNý efni leyfa vökvastöðvum að vera samningur og flytjanlegur meðan viðhaldið afköst.
Langvarandi innsigliHáþróað innsigliefni endist lengur og standa sig betur yfir breiðari Hitastig svið.
Tæringarþolið efniBetri efni draga úr viðhaldi og lengja líf búnaðarins, sérstaklega í hörðu umhverfi.
Markaðsvöxtur og tækifæri
Global Hydraulic Equipment Market er Búist er við að vaxa verulega, knúin áfram af:
Þegar við stöndum á barmi nýs Iðnbylting, vökvastöðvar halda ekki bara í við - þær eru leiða ákæruna inn á morgun. Þessar merkilegu vökvakraftareiningar tákna fullkomna samruna tímaprófaðrar eðlisfræði og nýjustu tækni, Að skapa möguleika sem halda áfram að ama og hvetja.
Áhrifin eru alls staðar: Núna, þegar þú lest þetta, eru milljónir vökvadælustöðva eru hljóðlega að vinna um allan heim. Þeir eru að byggja upp innviði Á morgun, framleiða lífbjargandi lækningatæki, uppskera mat til að fæða Þjóðir, og kanna dýpstu hafin og hæstu himininn. Hvert HPU kerfi er vitnisburður um hugvitssemi manna og endalaus drif okkar til að ná meira.
Nýsköpun hættir aldrei: Vökvastöðvarnar 2025 eru klárari, hreinni og fleira öflugur en nokkru sinni fyrr. Með AI-ekið forspárviðhald, vistvænt Bio-flúr og orkusparandi tækni, þessi kerfi eru ekki bara meira Skilvirk - þeir hjálpa til við að skapa sjálfbærari framtíð.
Hlutverk þitt í byltingunni: Hvort sem þú ert námsmaður sem dreymir um undur, a tæknimaður að viðhalda þessum ótrúlegu vélum, eða stjórnanda sem skipuleggur Næsta byltingarverkefni, þú ert hluti af þessari spennandi sögu. Sérhver almennilega Viðhaldið vökvakerfi, hvert nýstárlegt forrit, hvert öryggi Endurbætur bætir öðrum kafla við mestu afrek mannkynsins.
Framtíðin bendir á: Ímyndaðu þér vökvastöðvar sem sjálfgreiningarvandamál áður en þær koma fram, kerfi svo dugleg að þau eyða nánast enga orku og HPU tækni svo Advanced það gerir MARS verkefnum. Þetta er ekki fantasía - það er brautin Við erum í dag.
Næst þegar þú sérð byggingarkrana ná til himins, nákvæmni framleiðslu vélmenni sem skapar eitthvað Ótrúleg, eða einhver vél sem er að því er virðist ómögulegt, mundu: Þú ert vitni að krafti vökvastöðva í aðgerð. Þú ert að sjá Lög Pascal umbreyttu í framfarir manna, vélræn orka breytt í Draumar gerðu alvöru.
Aldur vökvakraftar er langt frá því Yfir - það er rétt að byrja að ná raunverulegum möguleikum.
Tilbúinn að kafa dýpra í vökva Tækni? Tengdu við hæfan vökvaverkfræðinga, skoðaðu framleiðanda Auðlindir, og hætta aldrei að læra. Í heimi vökvakerfiseininga, Ómöguleiki dagsins í dag verður daglegt afrek morgundagsins. Fylgdu alltaf Leiðbeiningar framleiðenda og öryggisaðferðir - vegna þess að það eina sem meira er Glæsilegur en vökvakraftur er vökvakraftur sem notaður er á öruggan og ábyrgan hátt.
