Þegar þú ert að vinna með vökvakerfi skiptir meira máli en þú gætir haldið að vökva flæði í rétta átt. Z1S eftirlitsloka samlokuplatan frá Bosch Rexroth gerir nákvæmlega það - hún hleypir vökva í aðra átt en hindrar hann í að fara afturábak. Þetta einfalda starf skiptir sköpum í öllu frá verksmiðjuvélum til byggingartækja.
Hvað gerir Z1S afturloka samlokuplötuna öðruvísi
Z1S eftirlitsloka samlokuplatan dregur nafn sitt af því hvernig hún er sett upp. Í stað þess að tengja við slöngur og festingar, situr það á milli annarra íhluta eins og samlokulag. Þessi hönnun sparar pláss og dregur úr fjölda tengipunkta þar sem leki gæti orðið. Lokinn notar gormhlaðan smellubúnað sem lokar þétt gegn öfugu flæði, sem nær nánast núlli leka jafnvel þegar þrýstingur nær 350 börum.
Samlokuplötuhönnunin virkar vel í þröngum rýmum. Vélasmiðir stafla oft mörgum Z1S einingum lóðrétt í vökvagreinum og búa til flóknar stjórnrásir án þess að bæta við fyrirferðarmiklum ytri pípum. Þessi mátaðferð fylgir ISO 4401 stöðlum, sem þýðir að Z1S samlokulokaplatan passar við íhluti frá ýmsum framleiðendum.
Hvernig Z1S afturloka samlokuplatan virkar
Inni í hverri Z1S samlokuplötu fyrir afturloka situr pallettur - venjulega úr afkastamiklu plasti - sem haldið er upp að sætinu með gorm. Þegar vökvaþrýstingur fram á við nær sprunguþrýstingsþröskuldinum lyftist poppurinn og vökvi flæðir í gegn. Um leið og þrýstingur lækkar eða snýr við, ýtir gormurinn pallinum aftur niður og lokar ganginn.
Z1S röðin býður upp á mismunandi sprunguþrýsting: 0,5, 1,5, 3 og 5 bör valkosti. Lægri sprunguþrýstingur virkar betur í kerfum þar sem þú vilt lágmarks viðnám, á meðan hærri stillingar koma í veg fyrir opnun fyrir slysni frá þrýstingsstöngum. Samloka samloka uppsetningin meðhöndlar flæði allt að 40 lítra á mínútu í stærð 6 gerðum og 100 lítra á mínútu í stærð 10 afbrigði.
Að velja rétta Z1S afturloka samlokuplötuna
Bosch Rexroth framleiðir átta mismunandi afbrigði af lokunaraðgerðum af Z1S samlokuplötunni. Sumir blokka flæði í einni rás á meðan aðrir höndla tvöfaldar rásir samtímis. Algengustu útgáfan blokkir flæða frá höfn A2 til A1, en þú munt finna valkosti fyrir næstum hvaða hringrásarstillingar sem er.
Stærðin skiptir máli þegar þú velur samlokuplötuna þína. Stærðin 6 Z1S vegur um 0,8 kíló og þolir allt að 350 bör þrýsting. Stærð 10 einingar eru stærri, 2,3 kíló en geta náð 100 lítrum á mínútu af flæði. Báðar útgáfurnar vinna með steinefnavökvaolíu og hægt er að aðlaga þær fyrir lífbrjótanlegan vökva þegar þú velur samhæfðar þéttingar.
Innsigliefnið hefur veruleg áhrif á frammistöðu. Staðlaðar FKM innsigli taka vel við flestum notkunum, sérstaklega þegar vökvahraði fer yfir 4 metra á sekúndu. Fyrir minni þrýsting og hægara flæði, draga mjúkar NBR þéttingar úr sliti á yfirborði sem passar. Samlokuplatan þín endist lengur þegar innsiglið passar við notkunarskilyrði.
Að setja upp Z1S samlokuplötuna þína
Að fá uppsetninguna rétt ákvarðar hversu vel Z1S samlokuplatan þín virkar. Uppsetningarflöturinn þarf að vera flatur innan við 0,01 millimetra á 100 millimetra og sléttur með yfirborðsgrófleika sem er ekki meiri en 4 míkrómetrar. Þessar forskriftir gætu hljómað nákvæmar, en þær koma í veg fyrir leka sem gæti myndast með tímanum.
Samlokuplatan er fest með fjórum skrúfum—M5 fyrir stærð 6 eða M6 fyrir stærð 10 gerðir. Tog skiptir máli hér. Stærð 6 einingar þurfa 8 til 10 njótonmetra á meðan stærð 10 þarf 15,5 nótonmetra plús eða mínus 10 prósent. Með því að nota skrúfur með styrkleikaflokki 10.9 tryggir það að festingin haldist örugg, jafnvel við titring.
Þú getur sett upp Z1S samlokuplötuna í hvaða átt sem er. Hönnunin er ekki háð þyngdaraflinu til að virka. Gakktu bara úr skugga um að bláa plasthylkin sem fylgir sumum gerðum haldist vernduð meðan á samsetningu stendur. Þessi buska veitir viðbótarþéttingu og ætti ekki að skemma eða fjarlægja nema þú sért að skipta um allan lokann.
Þar sem Z1S Check Valve Sandwich Platan virkar best
Vökvapressar treysta á samlokuplötur afturloka til að halda álagi á öruggan hátt. Þegar pressan gerir hlé á milli lota kemur Z1S í veg fyrir að vökvi flæði aftur á bak, sem myndi láta pressuhrútinn reka niður. Þessi burðarþolsaðgerð skiptir bæði máli fyrir öryggi og nákvæmni.
Vélar nota Z1S eftirlitsloka samlokuplötuna í CNC snældum og verkfæraskiptum. Samlokuhönnunin passar inn í þröng rými í kringum snúningshluta. Háhraðarásir í þessum vélum njóta góðs af málmþéttingarvalkosti ventilsins, sem ræður við hraða yfir 4 metrum á sekúndu án þess að vera of mikið slit.
Færanleg búnaður eins og gröfur og kranar þurfa áreiðanlega flæðistýringu við krefjandi aðstæður. Z1S eftirlitsloka samlokuplatan ræður við hitasveiflur og titring sem er algengt á byggingarsvæðum. Skörð afbrigði af samlokuplötunni fyrir eftirlitsloka hjálpa til við að leiða vökvaflæði á skilvirkan hátt í þröngum takmörkum farsímavéla.
Viðhald á Z1S afturlokasamlokuplötunni þinni
Hreinn vökvavökvi heldur samlokuplötunni þinni til að virka rétt. Bosch Rexroth tilgreinir ISO 4406 mengunarflokk 20/18/15, sem krefst síunar niður í 20 míkrómetra. Óhreinn vökvi veldur því að poppinn festist eða slitnar of snemma, sem leiðir til leka eða bilunar í lokun.
Reglulegar skoðanir ættu að athuga hvort utanaðkomandi leki í kringum uppsetningarflötinn og mæla þrýstingsfall yfir lokann. Aukið þrýstingsfall gefur oft til kynna að mengun safnast upp inni. Z1S eftirlitsloka samlokuplatan býður ekki upp á viðgerðarmöguleika á vettvangi - ef innri klemmusamsetningin bilar, skiptir þú um alla eininguna.
Hitastig hefur áhrif á hvernig samlokuplatan þín virkar. Z1S vinnur frá -20°C til +80°C, sem passar við flest hitastig vökvavökva. Seigja vökva ætti að vera á bilinu 2,8 til 500 fermillímetrar á sekúndu. Utan þessara marka gæti lokinn ekki opnast við tilgreindan sprunguþrýsting eða gæti myndast leki.
Úrræðaleit algeng vandamál með Z1S afturloka samlokuplötu
Þegar samlokuplata afturloka opnast ekki veldur mengun venjulega vandamálinu. Að skola kerfið í samræmi við ISO hreinlætisstaðla leysir oft vandamál við festingu. Ef skolun virkar ekki, gæti gormurinn verið þreyttur og þarfnast endurnýjunar - sem þýðir að skipta um allan lokann.
Of mikill leki í gegnum Z1S samlokuplötuna þína bendir venjulega til slitinna innsigli eða notkunar vökva sem er ósamrýmanlegur innsigliefninu. Gakktu úr skugga um að þú sért með rétta vökvaolíutegund og að þéttingar passi við notkun þína. Lífrænir vökvar þurfa aðra innsigli en venjulegar jarðolíur.
Mikið þrýstingsfall yfir lokann bendir til þess að þú gætir hafa valið rangan sprunguþrýsting eða að rusl hamli flæði. Samlokuplatan ætti að sýna smám saman þrýstingsaukningu með flæðihraða. Skyndilegt stökk í þrýstingsfalli gefur til kynna innri stíflu sem krefst þess að skipta um loka.
Hávaðasamur gangur kemur oft frá kavitation - þegar vökvahraði verður of mikill og myndar gufubólur sem hrynja kröftuglega saman. Með því að bæta við rennslisdempun andstreymis eða skipta yfir í samlokuplötu með eftirlitslokum með málmþéttingum getur það dregið úr kavitunarhljóði. Stundum útilokar aukinn kerfisþrýstingur aðstæður sem valda kavitation.
Samanburður á Z1S afturlokasamlokuplötunni við aðra valkosti
Innbyggðir afturlokar kosta minna en samlokuplötur en taka meira pláss og þurfa frekari slöngutengingar. Z1S samlokulokaplatan fellur beint inn í ventlastokkinn þinn og útilokar fjóra slönguenda og hugsanlega lekapunkta þeirra. Fyrir kerfi sem eru fest á margvíslegan hátt er samlokuhönnunin skynsamlegri.
Flugstýrðir afturlokar bjóða upp á fjarstýringargetu sem Z1S samlokuplötuna vantar. Hins vegar þurfa þeir viðbótar stýrilínur og stjórnventla, sem eykur flókið kerfið þitt gæti ekki þurft. Fyrir einfalda einstefnu flæðistýringu veitir beinstýrði Z1S áreiðanlega afköst án aukahluta.

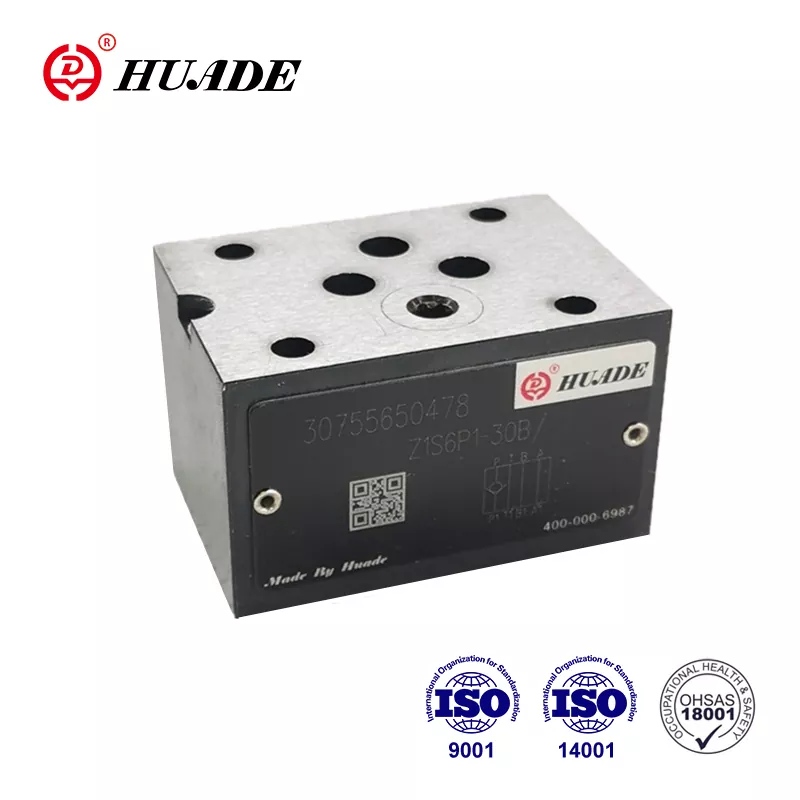

Aðrir framleiðendur eins og Huade og Hengli framleiða samlokuplötur með eftirlitslokum sem eru samhæfðar við ISO 4401 staðla. Þessir valkostir geta kostað 30 til 50 prósent minna en ekta Bosch Rexroth einingar. Gæðin standast venjulega kröfur um notkun sem ekki er mikilvæg, en upprunalegu Z1S lokar bjóða upp á sannaðan áreiðanleika í krefjandi umhverfi.
Fáðu sem mest út úr Z1S samlokuplötunni þinni
Z1S eftirlitsloka samlokuplatan veitir áreiðanlega einstefnu flæðisstýringu þegar þú passar lokann við notkun þína. Að velja réttan sprunguþrýsting, innsiglisgerð og stærð tryggir hámarksafköst. Rétt uppsetning með réttu togi og yfirborðsundirbúningi kemur í veg fyrir leka. Með því að viðhalda hreinum vökva og halda sig innan hitastigsmarka lengist endingartíminn.
Þessi samlokuplata virkar í kerfum á bilinu 0,5 bör til 350 bör þrýstings og meðhöndlar jarðolíur eða lífbrjótanlegan vökva með viðeigandi innsigli. Samlokufestingin dregur úr plássþörf en veitir lekalausan rekstur. Hvort sem þú ert að hanna nýtt vökvakerfi eða uppfæra það sem fyrir er, þá býður Z1S eftirlitslokasamlokuplatan upp á sannaða lausn fyrir stefnuflæðisstýringu.
Fyrir nákvæmar upplýsingar og pöntunarupplýsingar veitir Bosch Rexroth ítarleg gagnablöð í gegnum dreifingaraðila sína. Ef þú tekur þér tíma til að skoða þessi skjöl hjálpar þér að velja nákvæmlega Z1S samlokuplötuafbrigðið sem forritið þitt þarfnast.
