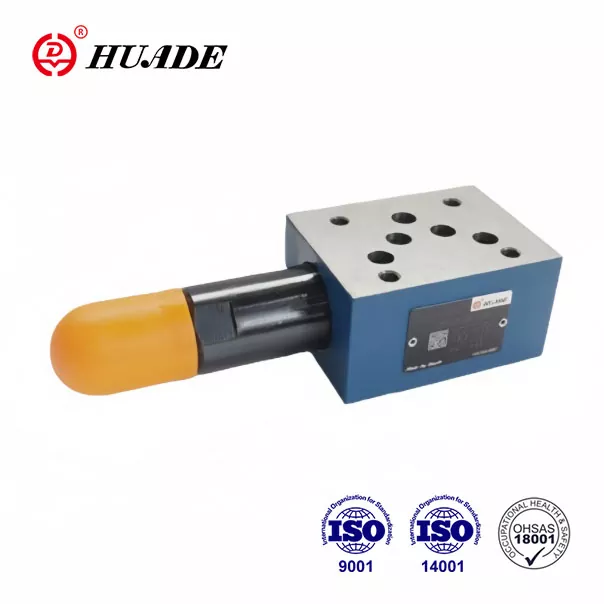

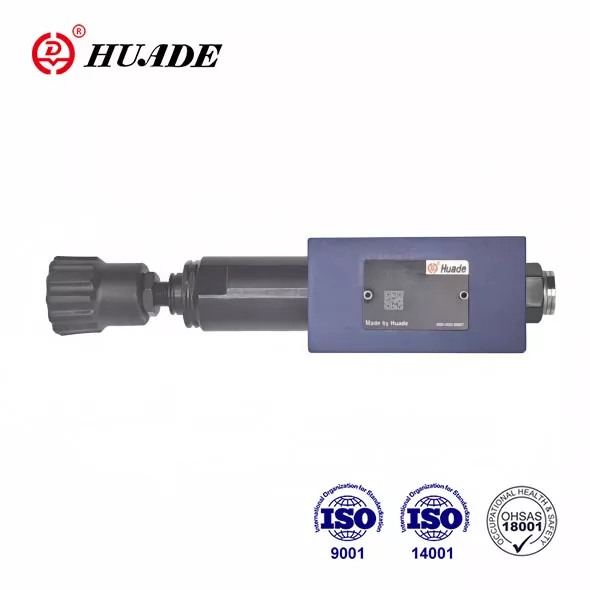

Þrýstingur minnkandi loki Zdr 10 D

HUADE® þrýstingur minnkandi lokar ZDR 10 D er notaður til að draga úr þrýstingi ýmissa vökvakerfa. Þeir hafa alveg farið eftir alþjóðlegum stöðlum. Huade Hydraulic hefur kynnt háþróaða tækni frá Rexroth vegna tveggja langtímasamvinnu frá 1979. Huade vökvakerfi nýtir innlendar auðlindir að fullu til að stjórna kostnaði til að útvega vökvaafurðir á sanngjörnu verði.

Vörubreytu þrýstings minnkandi loki ZDR 10 D

Vörueiginleiki og notkun þrýstings minnkandi loki ZDR 10 D

Eiginleikar:

▶ Sandwich Plate Design

▶ Þrýstingslækkun í höfnum A, B eða P

▶ 4 Aðlögunarþættir

. Snúningshnappur

. Hex. höfuðskrúfa með hlífðarhettu

. Læsanleg snúningshnappur með stærðargráðu

. Snúningshnappur með stærðargráðu

▶ 4 þrýstingseinkunn

▶ Valfrjáls athugunarventill

▶ Porting mynstur til DIN 24 340, Form A, ISO 4401 og cetop - RP 121h

Umsókn:

Valve Type Zdr 10 D er notað til að draga úr kerfisþrýstingi.

1. Hluti og tákn þrýstings minnkandi loki ZDR 10 D

Þrýstingslækkandi loki gerð Zdr 10 D .. er 3-átta beinan rekinn loki af samlokuplötuhönnun með þrýstingsléttir aðgerðir á efri hliðinni.

Þrýstingslækkandi loki samanstendur í grundvallaratriðum af húsinu (1), stjórnunarspólunni (2), þjöppunarfjöðru (3) og aðlöguninni (4) sem og valfrjálsri stöðvunarventil.

Aukaþrýstingur er stilltur af þrýstingsstillingarþáttnum (4).

'Da' líkan

Í hvíld er lokinn venjulega opinn og vökvi getur runnið óhindrað frá höfn A1 til Port A2. Þrýstingurinn í höfn A2 er á sama tíma um stjórnlínuna (5) sem er til staðar á spólusvæðinu gegnt þjöppuninni (3). Þegar þrýstingurinn í höfn A2Ex um þrýstingsstigið sem er stillt á þjöppun vorsins (3) færist stjórnunarspólan (2) inn í stjórnstöðu gegn þjöppuninni (3) og heldur ákveðnum þrýstingi í Port A2 stöðugum.

Stjórnarþrýstingur og flugolía eru tekin úr höfn A2 um stjórnlínu (5).

Ef þrýstingur í höfn A2 hækkar enn frekar vegna utanaðkomandi krafta er stjórnunarspólan (2) færð enn lengra í átt að þjöppuninni (3).

Þetta veldur því að rennslisleið er opnuð við höfn A2 um stjórnland (5) á stjórnunarspólunni (2) og húsnæði (1) til tank (höfn TB). Nægur vökvi rennur síðan til geymslu til að koma í veg fyrir frekari hækkun þrýstings.

Vorhólfið (7) er alltaf tæmt til að geyma utan um Port TA.

Þrýstimælistenging (8) gerir kleift að fylgjast með aukaþrýstingi við lokann.

Það er aðeins mögulegt að passa ávísunarventil fyrir ókeypis flæði í höfnum A2 til A1 í útgáfu ‘DA’.

Líkön ‘dp’ og ‘db’

Í líkaninu „DP“ er þrýstingurinn minnkaður í höfn P1. Eftirlitsþrýstingur og flugmannsolían er tekin innbyrðis frá höfn P1.

Í líkaninu „DB“ er þrýstingur í höfn P1 minnkaður og flugmannsolían tekin frá höfn B.

Athygli!

Þegar stefnulokinn er í skiptu stöðu P í A, má þrýstingur í höfn B ekki fara yfir stillan aukinn þrýsting. Annars verður þrýstingur í höfn A minnkaður.

Ef það er notað án stefnuventils verður að samtengd TA og TB (t.d. í hlífðarplötunni).

Uppbygging Zdr 10 DA1-50B/... YM

Tákn af zdr 10 dp ...- 50b
