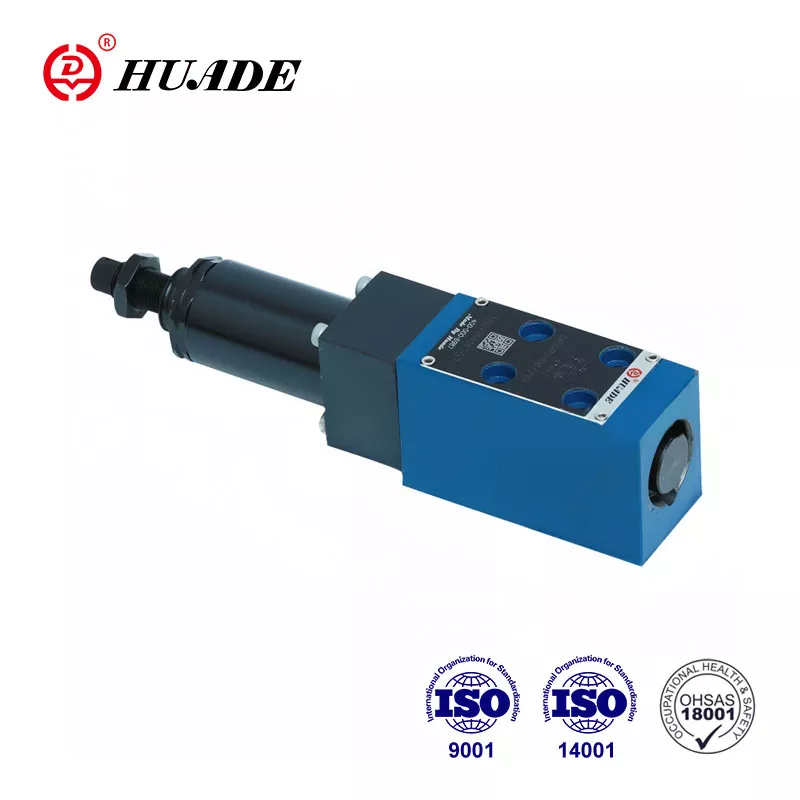

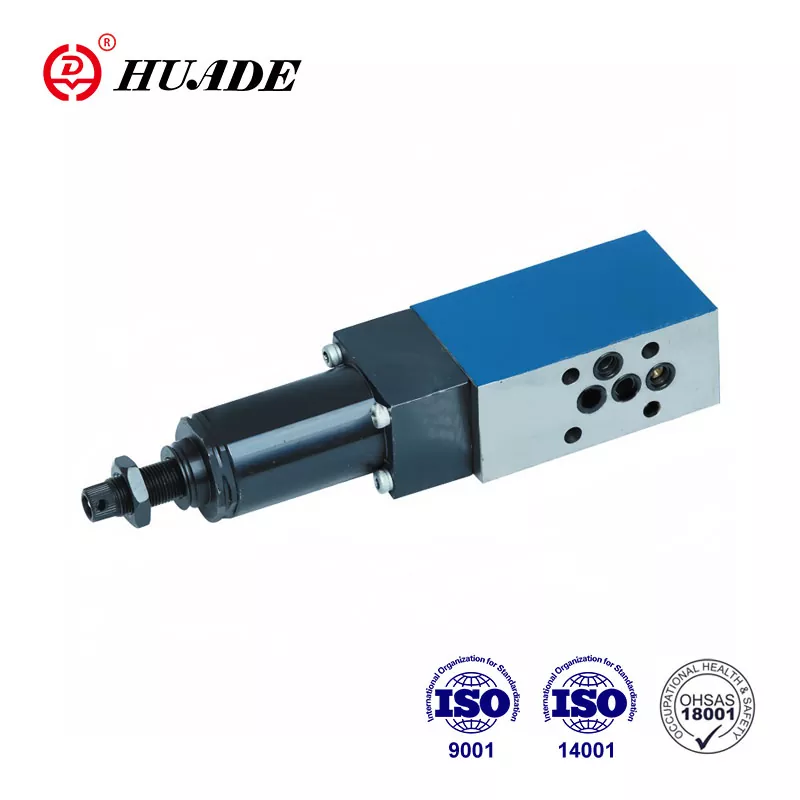

Þrýstiminnkunarventill DR 5 DP

Þrýstiminnkunarventill DR 5 DP er notaður til að stjórna þrýstingi í vökvakerfinu. Vegna kynningar á Rexroth tækni geta Huade® DR 5 DP röð þrýstiminnkunarlokar komið í stað sömu tegundar af Rexroth. Huade Hydraulic hefur strangt prófunarkerfi til að tryggja hágæða vörur sínar. Röð þrýstistýringarloka eru mikið notaðar í vökvakerfi sjávar.

Vörubreytu þrýstiminnkunarventils DR 5 DP

Vörueiginleiki og notkun þrýstiminnkunarventils DR 5 DP

Eiginleikar:

▶ Festing undirplötu

▶ 5 þrýstingsstig

▶ 4 stillingareiningar

. Snúningshnappur

. Stilliskrúfa með sexhyrningi og hlífðarhettu,

. Læsanleg snúningshnappur með kvarða

. Snúningshnappur með mælikvarða

▶ Athugunarventill, valfrjálst

▶ Flutningsmynstur í DIN 24 340, form D, ISO 5781 og CETOP - RP 121H

Umsókn:

Þrýstiminnkunarventill DR 5 DP er notaður til að draga úr kerfisþrýstingi.

Hluti og tákn þrýstiminnkunarventils DR 5 DP

Loki af gerðinni DR5 DP er 3-átta beinstýrður þrýstilækkandi loki með þrýstilokunaraðgerð á aukahliðinni.

Aukaþrýstingurinn er stilltur með þrýstistillingareiningunni (4). Í kyrrstöðu er lokinn venjulega opinn og þrýstivökvinn getur streymt óhindrað frá port P að port A. Þrýstingurinn í port A er á sama tíma, um stjórnlínuna (6), til staðar á spólusvæðinu á móti þjöppuninni. vor (3). Þegar þrýstingur í port A fer yfir þrýstingsstigið sem stillt er á þrýstifjöður (3), færist stýrispólan (2) í stjórnstöðu og heldur innstilltum þrýstingi í port A stöðugum.

Stjórn- og stýriolían eru tekin úr höfn A um stjórnlínu (6).

Ef þrýstingurinn í port A eykst enn vegna ytri krafta á stýrisbúnaðinn, færist stýrispólan (2) enn lengra í átt að þrýstifjöðrinum (3).

Þetta veldur því að flæðisleið er opnuð við höfn A um stjórnborð (8) á stjórnsnúnunni (2) að tankinum. Nægur þrýstivökvi streymir síðan í tankinn til að koma í veg fyrir frekari hækkun á þrýstingi.

Fjöðrhólfið er alltaf tæmt í tankinn að utan um tengi T(Y).

Fyrir frjálst bakflæði frá port A til port P er hægt að setja upp valfrjálsan afturloka (5).

uppbygging DR 5 DP 3 10B

Tákn DR 5 DP
