Hef einhvern tíma horft á sorpbíl vinna og velt því fyrir sér:"Hvernig veit það að lyfta gámnum fyrst og velta honum síðan fullkomlega?"Eða kannski hefurðu séð verksmiðjuvélmenni vinna í fullkominni röð og hugsað,"Hvað gerir þá svo samræmda?"
Svarið gæti komið þér á óvart - það er oft einfalt en snilldar tæki sem kallast þrýstiröðunarventill. Og í lok þessarar handbókar muntu skilja nákvæmlega hvernig þessir „vélrænu heilar“ halda heiminum okkar gangandi.

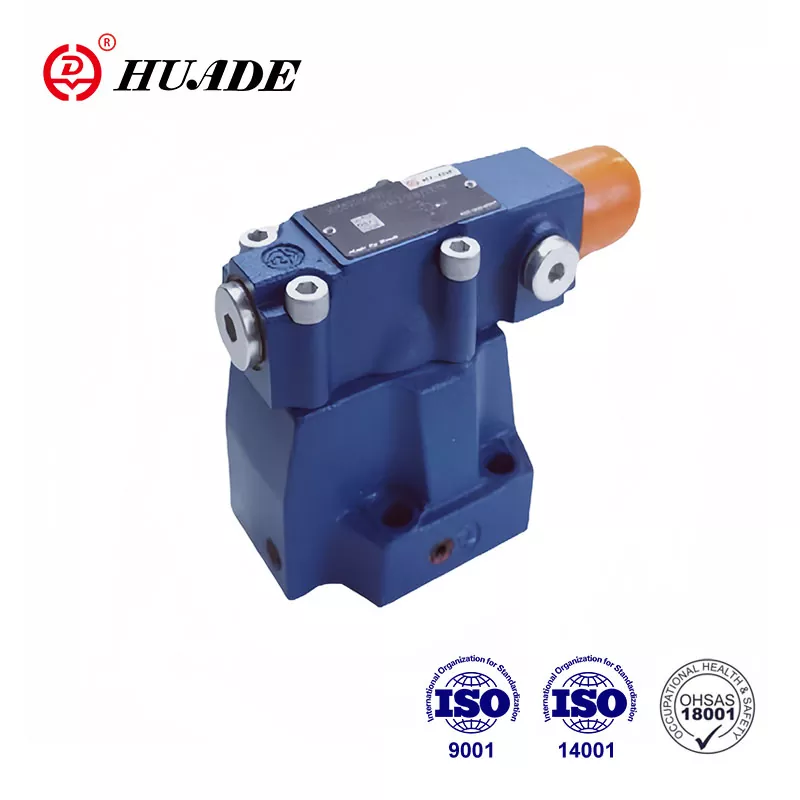

Hvað er þrýstingsröðventill? (Einfalda svarið)
Þrýstingaröðunarventill (hluti afþrýstistýringarventillkerfi) er eins og asnjall umferðarljós fyrir vökvakerfi. Rétt eins og umferðarljós stjórnar hvenær bílar mega fara, stjórnar þessi loki hvenær mismunandi hlutar vélar geta byrjað að virka.
Hér er lykilhugmyndin:Það helst lokað (rautt ljós) þar til þrýstingur safnast upp í ákveðið stig, opnast síðan (grænt ljós) til að hleypa vökvavökva að næsta íhlut. Þetta skapar sjálfvirka röðun án þess að þurfa tölvur eða rafstýringar.
Fljótt dæmi:
Hugsaðu um að búa til hnetusmjörssamloku:
Skref 1:Gerðu brauð tilbúið (aðalaðgerð)
Bíddu:Gakktu úr skugga um að brauðið sé rétt staðsett
Skref 2:Bæta við hnetusmjöri (afleidd aðgerð)
Þrýstiröðunarventill gerir það sama fyrir vélar - hann tryggir að skref 1 sé alveg búið áður en skref 2 hefst.
Af hverju vélarnar þínar þurfa þrýstistillingarloka
Veltirðu fyrir þér hvers vegna við getum ekki bara látið allt gerast í einu? Hér er ástæðan fyrir því að rétt röð skiptir máli:
Án röðunarstýringar væri ringulreið hjá þér. Ímyndaðu þér hvort skipting bílsins þíns reyndi að skipta um gír á meðan vélin var enn í gang, eða ef þrívíddarprentari byrjaði að prenta áður en rúmið var hitað. Það er nákvæmlega það sem gerist í vökvakerfi án réttrar röðunar.
Viðskiptamálið (af hverju verkfræðingar elska þá):
Núll rafmagn þarf- Virkar í sprengihættu umhverfi þar sem rafeindabúnaður bilar
Skotheldur áreiðanleiki- Færri hlutar þýða færri bilanir (venjulegur líftími: 10+ ár)
Kostnaðarsparnaður- Getur skipt út $5.000 PLC kerfi fyrir $200 loki
Einfaldleiki í viðhaldi- Flestir tæknimenn geta þjónustað þá með grunnverkfærum
Raunveruleg spurning:Viltu frekar treysta tölvuforriti eða einföldu vélrænu tæki í óhreinu, háþrýstingsumhverfi? Reyndir verkfræðingar velja vélræna í hvert skipti.
Hvernig virkar þrýstingsraðarventill?
Vinnureglan er í raun frekar einföld:
Grunnferlið:
Aðalaðgerð hefst- Fyrsti strokkurinn eða mótorinn byrjar að virka
Þrýstingur safnast upp- Þegar fyrstu aðgerð er lokið hættir vökvi að hreyfast og þrýstingur hækkar
Loki opnast- Þegar þrýstingur hefur náð settmarkinu (eins og 400 PSI) opnast raðlokinn
Aukaaðgerð hefst- Vökvi flæðir að öðrum strokknum eða mótornum
Hugsaðu um það eins og stíflu í á. Stíflan (sequence loki) heldur aftur af vatni þar til vatnsborðið (þrýstingurinn) verður nógu hátt. Síðan opnar það hliðin til að láta vatn renna niður.
Lykilhlutar (hvað er inni):
Lokahús- Aðalhúsnæði (eins og hús)
Vor- Stillir „kveikjuþrýstinginn“ (eins og hurðarlás)
Stillingarskrúfa- Þrýstiskífan þín (eins og hitastillir)
Ytri frárennslisport- Heldur mælingum nákvæmum (eins og þrýstingslosunargati)
Fyrir ábendingu:Ytra frárennsli skiptir sköpum - án þess getur bakþrýstingur blekkt lokann í að opna á röngum tíma. Tilgreindu alltaf ytri frárennsli í kerfishönnun þinni.
Vökvakerfislokagerðir: Hvern þarftu?
Rugla um hvaða tegund á að velja? Hér er sundurliðunin sem mun bjarga þér frá dýrum mistökum.
[Bera saman við annaðgerðir þrýstistýringarventla]
1. Beinvirkir vökvakerfislokar
Hugsaðu um það sem:Einföld gormhlaðin hurð
Svartími:Eldingarhröð (2-10 millisekúndur)
Þrýstisvið:Allt að 5.000 PSI venjulega
Kostnaður:Lágmarksvænt ($50-$300)
Best fyrir:Lítill farsímabúnaður, fljótvirkt forrit
Gallar:Getur verið „stökk“ við háan þrýsting
2. Flugstýrðir þrýstingsröðunarlokar
Hugsaðu um það sem:Vandað tveggja þrepa kerfi
Svartími:Hægari en stöðugur (≈100 millisekúndur)
Þrýstisvið:Allt að 10.000+ PSI
Kostnaður:Hærri fjárfesting ($200-$1.500)
Best fyrir:Stórar iðnaðarpressur, nákvæm framleiðsla
Kostur:Bergfastur stöðugleiki við mismunandi aðstæður
Hvort ættir þú að velja?Ef þig vantar hraða og einfaldleika, farðu í beina leik. Ef þú þarft nákvæmni og höndlar mikið flæði, þá er flugmannsstýrður svarið þitt.
Pressure Sequence Valve Applications: Þar sem þú munt finna þá vinna
Forvitinn hvar þessir lokar virka í raun? Þeir eru alls staðar - þú lendir líklega í þeim daglega án þess að vita af því.
Framleiðslu- og iðnaðarbúnaður
CNC vinnslustöðvar:Klemdu vinnustykkið → byrjaðu að klippa → draga verkfæri inn
Sprautumótun:Lokaðu mótinu → sprautaðu plasti → kastaðu út hlutanum
Vökvapressar:Staðsettu efni → beittu þrýstingi → losaðu og slepptu
Farsímavélaforrit
Sorpbílar:Lyftu ílátinu → tippa og henda → farðu aftur í stöðu
Byggingarbúnaður:Settu upp stoðfesta → lyfta byrði → draga inn bómuna
Landbúnaðarvélar:Lyftu áhaldinu → settu aflúttakið í gang → byrjaðu að nota
Sérhæfð kerfi
Sjónauka strokka stjórna:Stækkaðu hlutana í réttri röð fyrir hnökralausa notkun
Fjölþrepa vökvakerfi:Samræma marga stýrisbúnað án rafeindastýringa
Mynstrið?Hvenær sem þú sérð vökvabúnað gera hlutina í fullkominni röð, þá er líklega raðloki sem skipuleggur sýninguna.
Hvernig er þrýstingsröð loki frábrugðin öðrum lokum?
Það er auðvelt að rugla saman þrýstilokum og öðrum svipuðum ventlum. Hér er hvernig á að greina þá í sundur.
[Frekari upplýsingar umvirka léttir lokar]
Sequence Valve vs. Relief Valve
| Eiginleiki | Sequence Valve | Léttarventill |
|---|---|---|
| Tilgangur | Stýrir röð aðgerða | Ver kerfið fyrir háþrýstingi |
| Sjálfgefið ástand | Lokað | Lokað |
| Þegar það opnar | Við stillta þrýsting til að hefja næstu aðgerð | Aðeins þegar þrýstingur verður of mikill |
| Þar sem vökvi fer | Til næsta stýrisbúnaðar | Aftur á tankinn |
Sequence Valve vs. Reducing Valve
| Eiginleiki | Sequence Valve | Minnkunarventill |
|---|---|---|
| Sjálfgefið ástand | Venjulega lokað | Venjulega opið |
| Hvað það fylgist með | Inntaksþrýstingur | Úttaksþrýstingur |
| Tilgangur | Byrjaðu á næstu aðgerð | Takmarkaðu niðurstreymisþrýsting |
Leiðbeiningar um val á vökvakerfislokum: Gerðu það rétt í fyrsta skipti
Ertu þreyttur á að giska á hvaða loki virkar? Hér er skref fyrir skref valferli:
Skref 1: Kynntu þér kerfiskröfur þínar
Hámarksþrýstingur í kerfinu:Loki verður að höndla 25% yfir hæsta þrýstingi
Rennslishraði aukarásar:Reiknaðu GPM sem þarf (ventillinn verður að þola 20% meira)
Nauðsynleg nákvæmni:±50 PSI fyrir almenna notkun, ±10 PSI fyrir nákvæmnisvinnu
Viðbragðstíma þarf:Hratt (<50ms) eða stöðugt (>100ms)
Skref 2: Umhverfisathugun
Spyrðu sjálfan þig þessara spurninga:
Hvert er hitastigið? (Staðlað innsigli virka -10°F til +200°F)
Hversu óhreint er umhverfið? (Íhugaðu mengunarþol)
Hvaða tegund vökvavökva? (Úrolía, tilbúið, lífrænt?)
Einhverjar áhyggjur af sprengiefni? (Gæti þurft sérstakar vottanir)
Skref 3: Reiknaðu ventilstærð þína
Einföld formúla fyrir flæðisgetu:
Áskilið CV = Flæðishraði (GPM) ÷ √(þrýstingsfall yfir loka)
Dæmi:20 GPM aukaflæði með 100 PSI tiltækt þrýstingsfall þarf Cv = 20 ÷ √100 = 2,0
Fyrir ábendingu:Stærðu lokann alltaf 20-30% stærri en reiknað er með til að forðast að vinna með hámarksafköst.
Ábendingar um uppsetningu á þrýstingsröð loku: Forðist kostnaðarsöm mistök
Tilbúinn til að setja upp en hefur áhyggjur af því að misskilja? Fylgdu þessum vettvangsprófuðu leiðbeiningum:
Mikilvægar uppsetningarfæribreytur
Stilla þrýstingsútreikning:Aðalálag + 50-100 PSI öryggismörk
Samhæfing léttloka:Stilltu öryggisventilinn 150-200 PSI fyrir ofan raðlokann
Ytri frárennslistenging:Tengdu alltaf við tank (aldrei stinga þessu tengi í samband!)
Festingarstefna:Fylgdu forskriftum framleiðanda (venjulega hvaða staða sem er í lagi)
Uppsetningarröð sem virkar
Athugun fyrir uppsetningu:Staðfestu öll tengi og tengingar
Festingarventill:Notaðu rétta togforskrift (venjulega 15-25 ft-lbs fyrir festingar)
Stilltu upphafsþrýsting:Byrjaðu lágt, stilltu upp á meðan á prófun stendur
Prófunarlota:Keyrðu nokkrar heilar lotur fyrir lokastillingu
Fínstilla:Stilltu stilltan þrýsting fyrir bestu frammistöðu
Algeng mistök nýliða:Að stilla þrýstinginn of hátt í upphafi. Byrjaðu alltaf lágt og vinnðu þig upp - það er auðveldara að auka þrýsting en laga skemmdan búnað.
Úrræðaleit í röð loka: Lagaðu vandamál hratt
Kerfið er ekki í réttri röð? Hér er greiningarvegakortið þitt:
Vandamál #1: Önnur aðgerð mun ekki hefjast
Einkenni:Aðalhólkur lýkur höggi, en aukabúnaður virkjar aldrei
Fljótleg greining:Athugaðu kerfisþrýstingsmæli meðan á aðalslagi er lokið
Lausnir (í röð eftir líkum):
Stilliþrýstingur fyrir lægri röð lokans
Hreinsaðu stíflaða frárennslislínu
Skiptu um veika eða bilaða gorm
Gakktu úr skugga um að öryggisventillinn opni ekki of snemma
Vandamál #2: Ótímabær aukavirkjun
Einkenni:Báðar aðgerðir reyna að gerast samtímis
Orsakir:Stilltu þrýsting of lágt EÐA óvæntir þrýstingshækkanir
Lagaðu stefnu:Auktu stilltan þrýsting um 25 PSI þrepum þar til réttri röðun er náð
Vandamál #3: Óregluleg eða hávær aðgerð
Það sem þú munt heyra/sjá:Spjall, titringur, ósamræmi í hjólreiðum
Venjulegur grunaður:Mengaður vökvi, loft í kerfinu, slitnir innri íhlutir
Aðgerðaáætlun:
Athugaðu hreinleika vökva (ætti að vera ISO 18/16/13 eða betri)
Loftið úr öllum hápunktum
Ef vandamál eru viðvarandi skaltu endurbyggja eða skipta um loki
Neyðargreiningarráð:Ef þú ert að missa framleiðslutíma skaltu fara framhjá raðlokanum tímabundið og vinna handvirkt á meðan þú pantar varahluti.
Viðhald þrýstingsloka: Hámarkaðu fjárfestingu þína
Viltu forðast óvæntan niður í miðbæ? Þessar viðhaldsaðferðir munu halda lokunum þínum í gangi í áratugi:
90 daga skoðunarrútína
Sjónræn athugun:Leitaðu að ytri leka, tæringu, lausum festingum
Þrýstiprófun:Staðfestu að stilltur þrýstingur hafi ekki breyst (±25 PSI umburðarlyndi)
Vökvagreining:Athugaðu mengunarstig og vökvaástand
Talning hringrásar:Fylgstu með rekstri fyrir fyrirsjáanlega viðhaldsáætlun
Árleg viðhaldsverkefni
Heill kerfisskolun:Skiptu um síur og vökvavökva
Kvörðun ventils:Endurstilltu þrýsting í upprunalegar forskriftir
Innsigli skoðun:Athugaðu hvort þau séu slitin áður en þau bila skelfilega
Frammistöðupróf:Staðfestu viðbragðstíma og þrýstingsnákvæmni
Veruleiki fjárhagsáætlunar viðhalds:Að eyða $200 á ári í fyrirbyggjandi viðhald sparar venjulega $2.000+ í neyðarviðgerðum og tapað framleiðslu.
Snjöll viðhaldsráð:Hafðu varaventil stilltan og tilbúinn. Þegar vandamál koma upp skaltu skipta um lokar og endurbyggja bilaða eininguna án nettengingar - lágmarks niður í miðbæ, hámarks framleiðni.
Sequence Valve Technology Trends: Hvað er að koma næst
Spurning hvort röð lokar verði úreltir? Hér er það sem innherjar í iðnaði vita:
Smart Sequence Valve Integration
IoT skynjarar:Fylgstu með lotum, hitastigi og þrýstingsreki
Forspárgreining:Gervigreind spáir fyrir um bilanir með 30-60 daga fyrirvara
Fjargreining:Athugaðu heilsu loku úr símanum þínum
Kostnaður raunveruleiki:Snjalllokar kosta 2-3x meira en geta lækkað viðhaldskostnað um 40%
Háþróuð efni og hönnun
Nanóhúðunartækni:Lengir endingartíma innsigli um 300-500%
Samsett ventilhús:Léttari þyngd, betri tæringarþol
Lítið núningshluti:Dregur úr orkutapi um 15-25%
Rafræn vs vélræn umræða
Kostir rafstýringar:Óendanlega forritanlegur, nákvæmur, ríkur af gögnum
Kostir vélrænna loka:Engin forritun þarf, virkar án rafmagns, einfaldari bilanaleit
Veruleiki iðnaðarins:Jafnvel þegar rafeindatækni þróast halda vélrænni röð lokar sterkri markaðshlutdeild í:
Kostnaðarviðkvæm forrit
Hættulegt umhverfi
Fjarlægir staðir án áreiðanlegrar orku
Einföld kerfi þar sem rafeindatækni eykur óþarfa flókið
Niðurstaða:Þrýstingalokar fara ekki neitt - þeir eru að þróast til að verða snjallari á meðan þeir eru vélræna áreiðanlegir.
Næstu skref þín: Að koma þessari þekkingu í verk
Tilbúinn til að tilgreina, setja upp eða leysa úr þrýstirásarloka? Hér er aðgerðaáætlunin þín:
Fyrir kerfishönnuði:
Reiknaðu kröfur þínarmeð því að nota stærðarformúlurnar sem fylgja með
Veldu gerð ventilsbyggt á hraða á móti nákvæmniþörfum
Tilgreindu ytra frárennsli- ekki hleypa verktökum út í þetta
Áætlun um aðlögunaraðgang- tæknimenn munu þakka þér síðar
Fyrir viðhaldsteymi:
Byrjaðu þessa 90 daga skoðunarrútínustrax
Lager almenna varahluti(gormar, þéttingar, stilliskrúfur)
Skráðu núverandi stilltan þrýstingáður en þeir reka
Lestarstjórarað þekkja snemmbúin viðvörunarmerki
Fyrir úrræðaleit:
Athugaðu alltaf grunnatriðin fyrst- þrýstingur, vökvastig, ástand síu
Hafðu þrýstimæli við höndinafyrir skjóta greiningu
Mundu ytri frárennslisregluna- það lagar 60% af röð loku vandamálum
Spurningar um sérstaka umsókn þína?Flestir lokaframleiðendur bjóða upp á ókeypis verkfræðiaðstoð - nýttu þér sérfræðiþekkingu þeirra.
Lokahugsun:Besti raðlokinn er sá sem er rétt valinn, rétt uppsettur og viðhaldið reglulega. Náðu þér í þessi grundvallaratriði og þú munt aldrei lenda í dularfullum raðvandamálum aftur.
