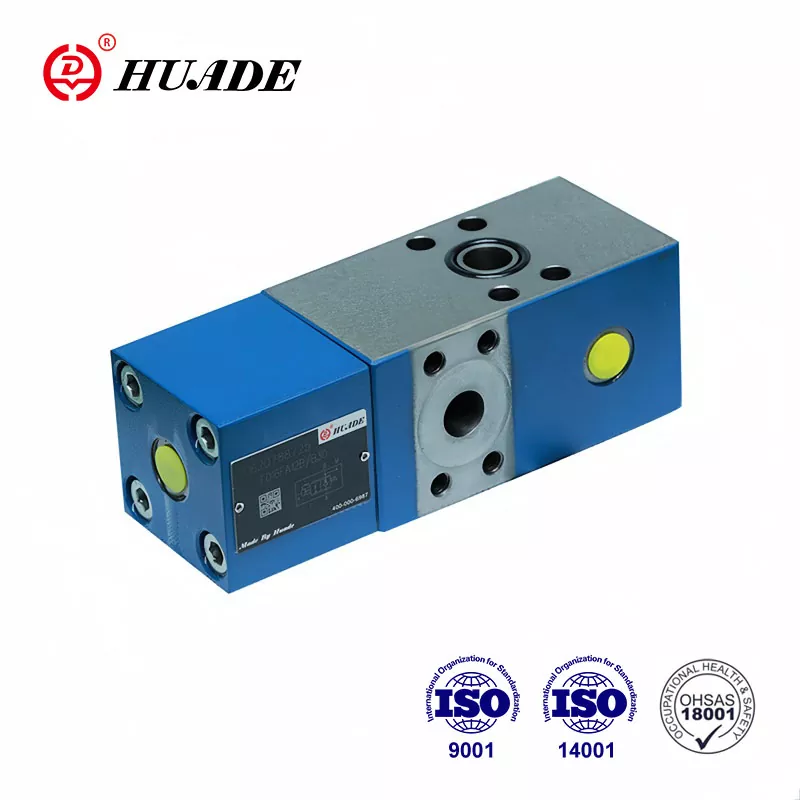

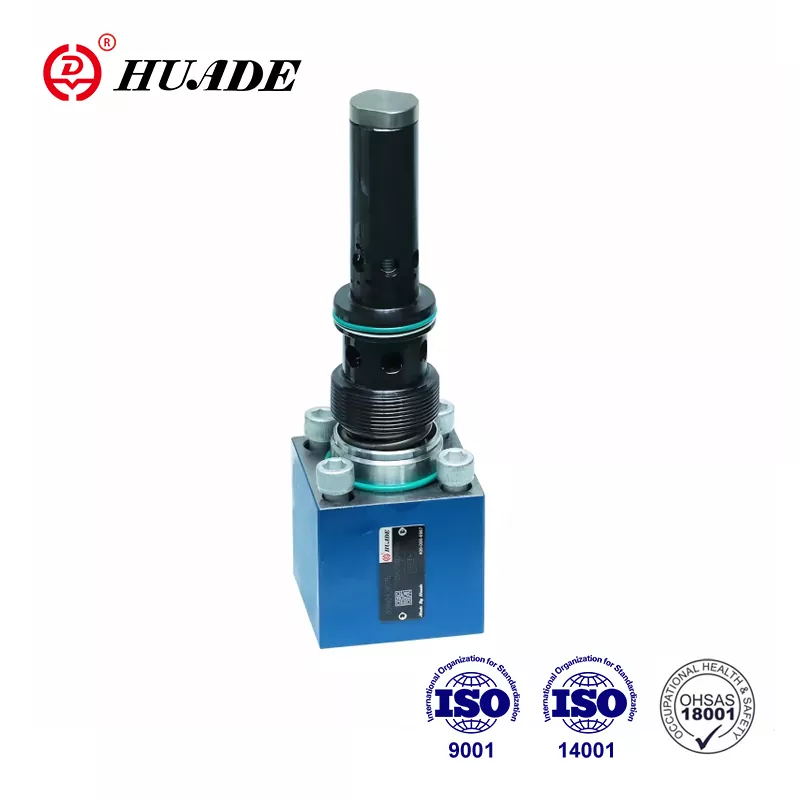

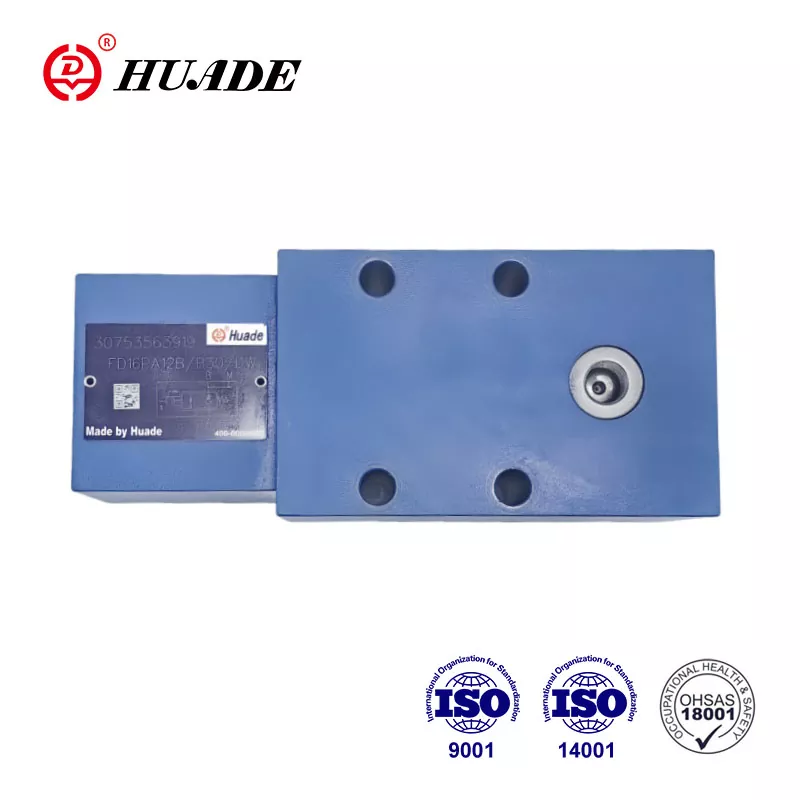

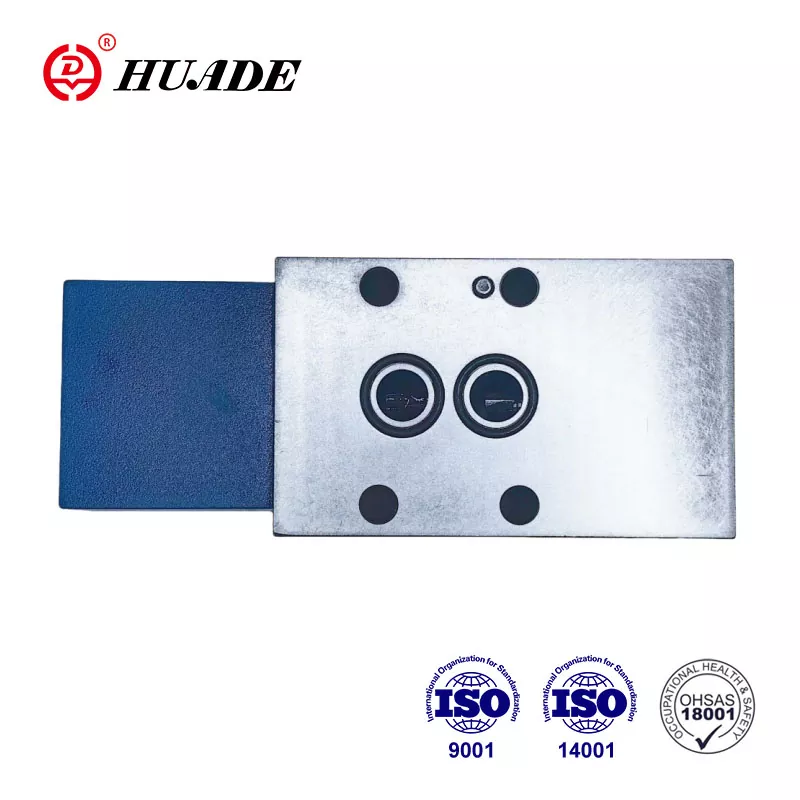

Check-Q-Meter Valve FD 25

Check-Q-meter loki FD 25 er sérstakur ventlabúnaður, sem aðallega er notaður til að viðhalda flæðijafnvægi í vökvakerfinu og tryggja stöðugan gang kerfisins. Ástæðan fyrir því að Huade® FD 25 check-Q-meter lokar vinna mikið traust notenda er aðallega vegna hágæða þeirra og tiltölulega lægra verðs. Hægt er að aðlaga umbúðir vörunnar, svo sem venjulegar öskjuumbúðir, trékassaumbúðir, krossviðarkassaumbúðir, vatnsheldar plastumbúðir osfrv.

Vörufæribreyta Check-Q-Meter Valve FD 25

Vörueiginleiki og notkun Check-Q-Meter Valve FD 25

Eiginleikar:

▶ Flutningsmynstur í DIN 24 340, frá D,ISO 5781 og CETOP - RP 121H

▶ Flugstýrður afturloki, lekalaus. Ávísunar-Q-mælirinn stjórnar afturstreyminu Q2 miðað við að flæðið sé beint inn á gagnstæða hlið stýrisbúnaðar Q1 með strokka, þarf að taka tillit til flatarmálshlutfallsins (Q2=Q1φ).

▶ Hjáveituventill, frjálst flæði í gagnstæða átt

▶ Valfrjáls innbyggður aukaþrýstingsloki (aðeins fyrir loki með flanstengingum).

Umsókn:

Check-Q-metra lokar FD25 eru notaðir í vökvakerfi til að hafa áhrif á hraða vökvamótora og strokka óháð álagi (koma í veg fyrir að þeir hlaupi í burtu). Að auki er einangruð aðgerð til að tryggja öryggi við rörsprungur.

Hluti og tákn á Check-Q-Meter Valve FD 25

Athugunar-Q-mælirinn samanstendur í grundvallaratriðum af húsinu (1), aðalskífunni (2), stýrihlutanum (3), stýrispólunni (4), dempunarsnúnunni (5) og stýrisdempunni (6).

Uppbygging FD Check-Q-Meter loki

Tákn fyrir FD Check-Q-Meter loki

Dæmi um hringrás

Athugið:

Ekki er hægt að nota tvo ávísunar-Q-mæla til að stjórna tveimur strokkum sem neyðast vélrænt til að hreyfast saman, þar sem ekki er hægt að tryggja samstillingu og sama þrýsting í hverjum strokki.

Þess vegna verða strokkarnir að vera búnir tveimur stýristýrðum afturlokum, gerð SL. Check-Q-mælirinn er settur í sameiginlega línu.

Í þessu tilviki má álagsþrýstingurinn ekki fara yfir 20MPa!
