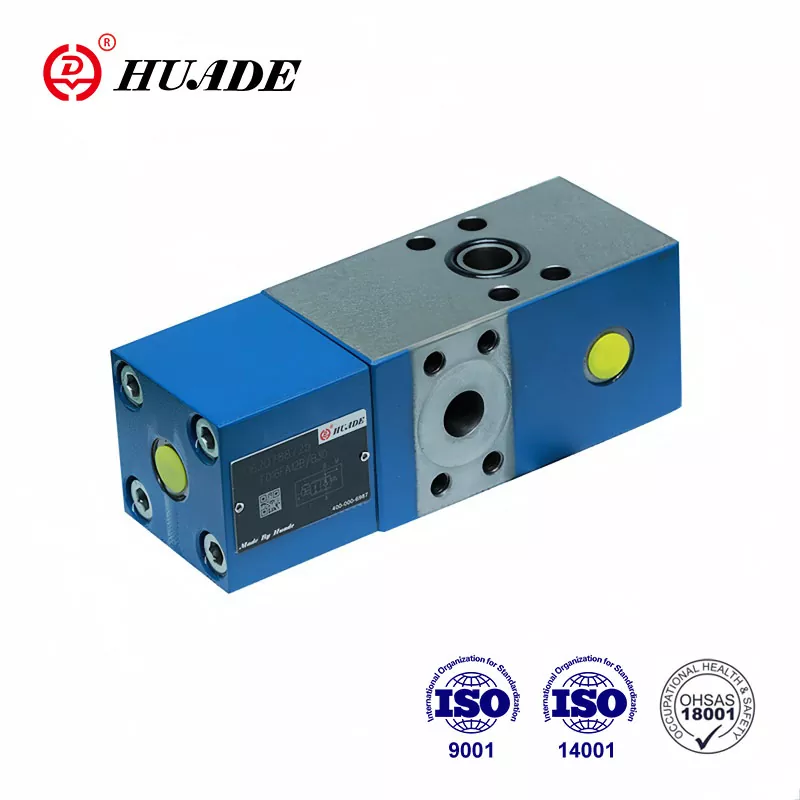

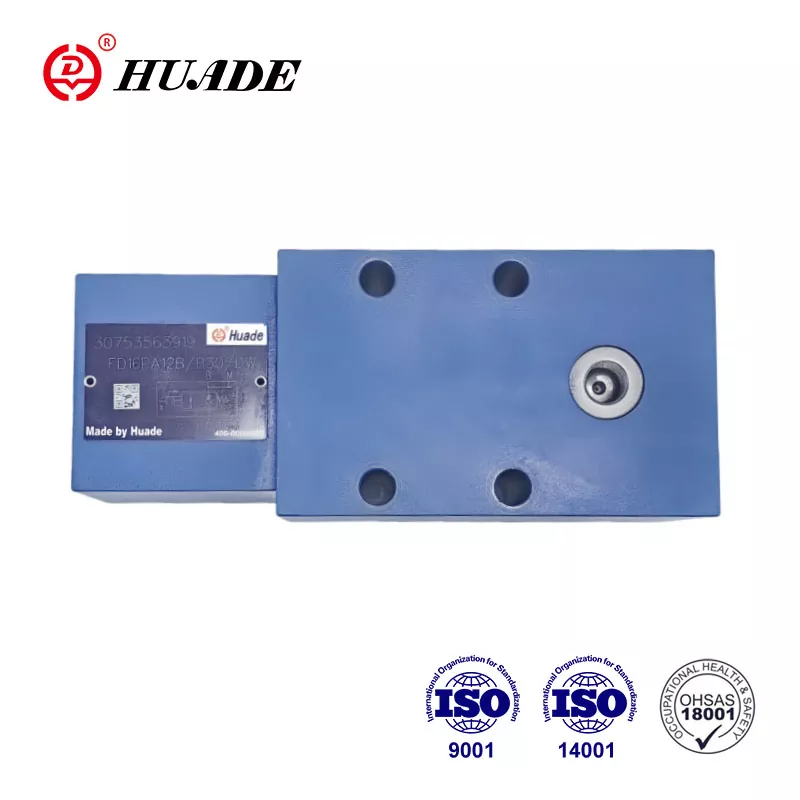

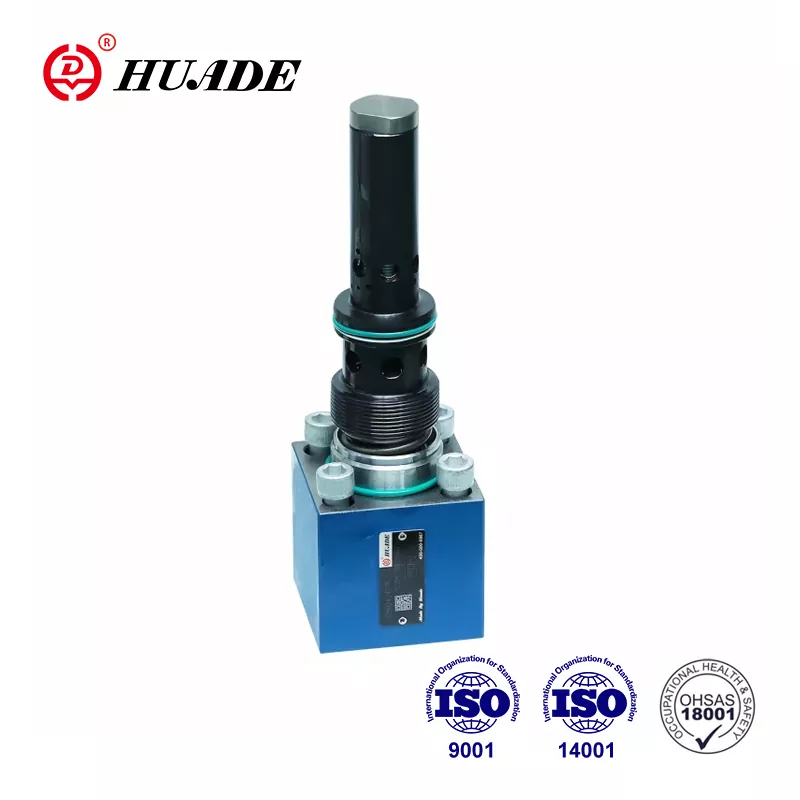

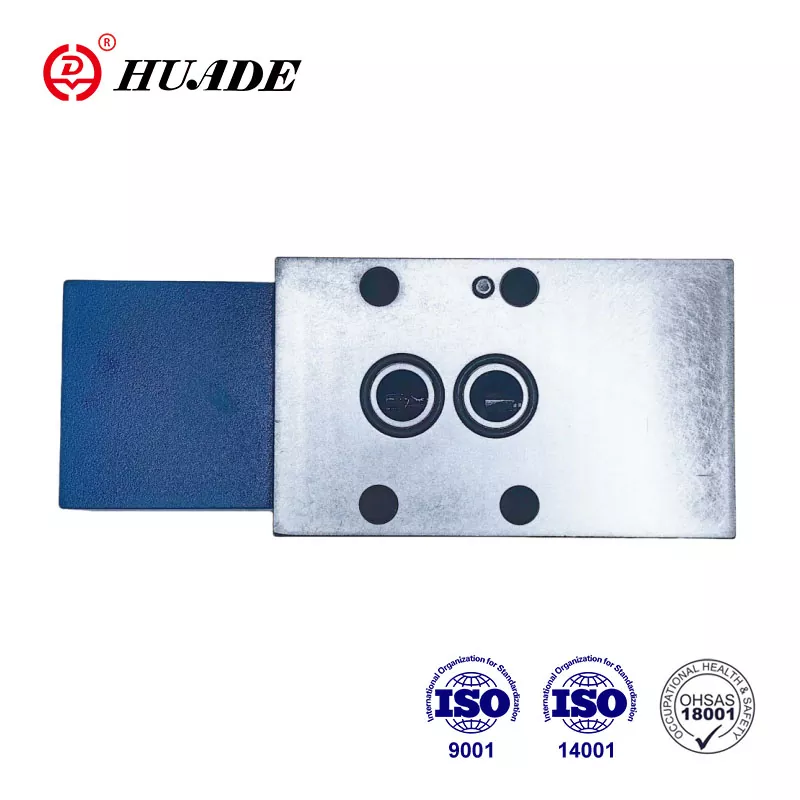

Check-Q-Meter Valve FD 32

Huade® check-Q-meter loki FD 32 er hægt að nota í ýmis vökvakerfi til að stjórna flæðinu. Þeir eru samkeppnishæfir við vel þekktar vörur með góðum gæðum og lægra verði. Þessi tvö langtímasamstarf við Rexroth gerir flæðislokum sem framleiddir eru af Huade Hydraulic kleift að ná sama stigi og Rexroth vörur. Með þessum einstöku sölustöðum eru Huade® check-Q-meter lokar þegar vinsælir meðal kínverskra neytenda.

Vörufæribreyta Check-Q-Meter Valve FD 32

Vörueiginleiki og notkun Check-Q-Meter Valve FD 32

Eiginleikar:

▶ Flutningsmynstur í DIN 24 340, frá D,ISO 5781 og CETOP - RP 121H

▶ Flugstýrður afturloki, lekalaus. Ávísunar-Q-mælirinn stjórnar afturstreyminu Q2 miðað við að flæðið sé beint inn á gagnstæða hlið stýrisbúnaðar Q1 með strokka, þarf að taka tillit til flatarmálshlutfallsins (Q2=Q1φ).

▶ Hjáveituventill, frjálst flæði í gagnstæða átt

▶ Valfrjáls innbyggður aukaþrýstingsloki (aðeins fyrir loki með flanstengingum).

Umsókn:

Check-Q-metra lokar FD12 eru notaðir til að hafa áhrif á hraða vökvamótora og strokka óháð álagi (koma í veg fyrir að þeir hlaupi í burtu). Að auki er einangruð aðgerð til að tryggja öryggi við rörsprungur.

Hluti og tákn á Check-Q-Meter Valve FD 32

Athugunar-Q-mælirinn samanstendur í grundvallaratriðum af húsinu (1), aðalskífunni (2), stýrihlutanum (3), stýrispólunni (4), dempunarsnúnunni (5) og stýrisdempunni (6).

Uppbygging Check-Q-Meter Valve FD 32

Tákn fyrir FD Check-Q-Meter loki

Dæmi um hringrás

Athugið:

Ekki er hægt að nota tvo ávísunar-Q-mæla til að stjórna tveimur strokkum sem neyðast vélrænt til að hreyfast saman, þar sem ekki er hægt að tryggja samstillingu og sama þrýsting í hverjum strokki.

Þess vegna verða strokkarnir að vera búnir tveimur stýristýrðum afturlokum, gerð SL. Check-Q-mælirinn er settur í sameiginlega línu.

Í þessu tilviki má álagsþrýstingurinn ekki fara yfir 20MPa!
