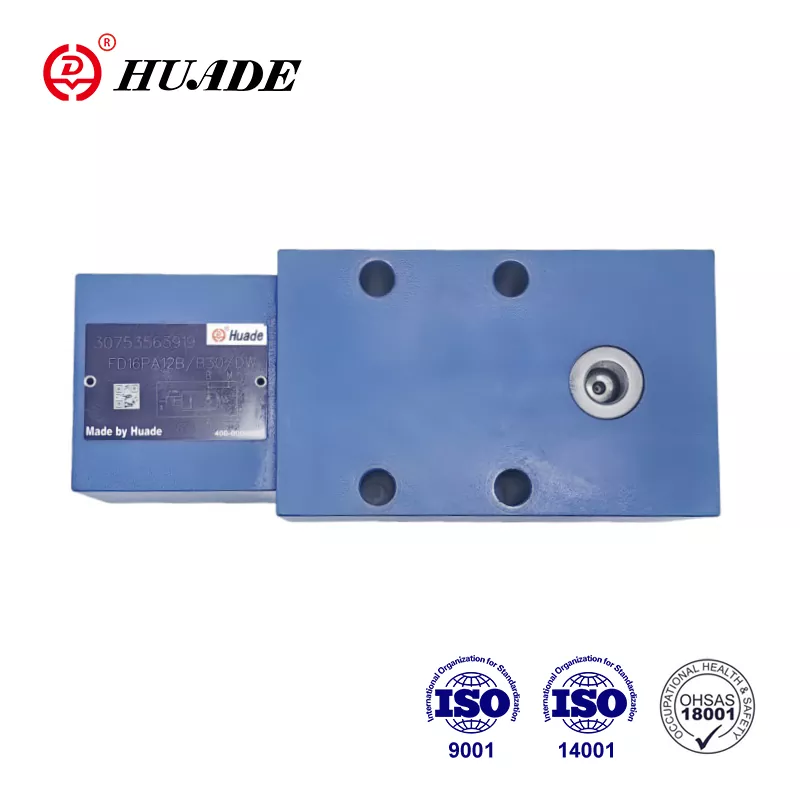

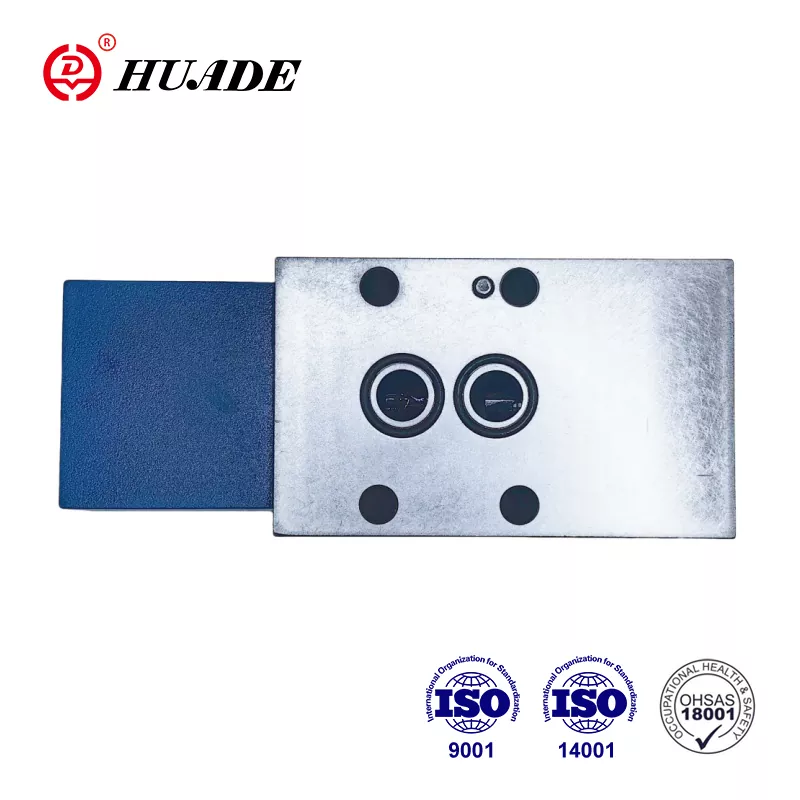

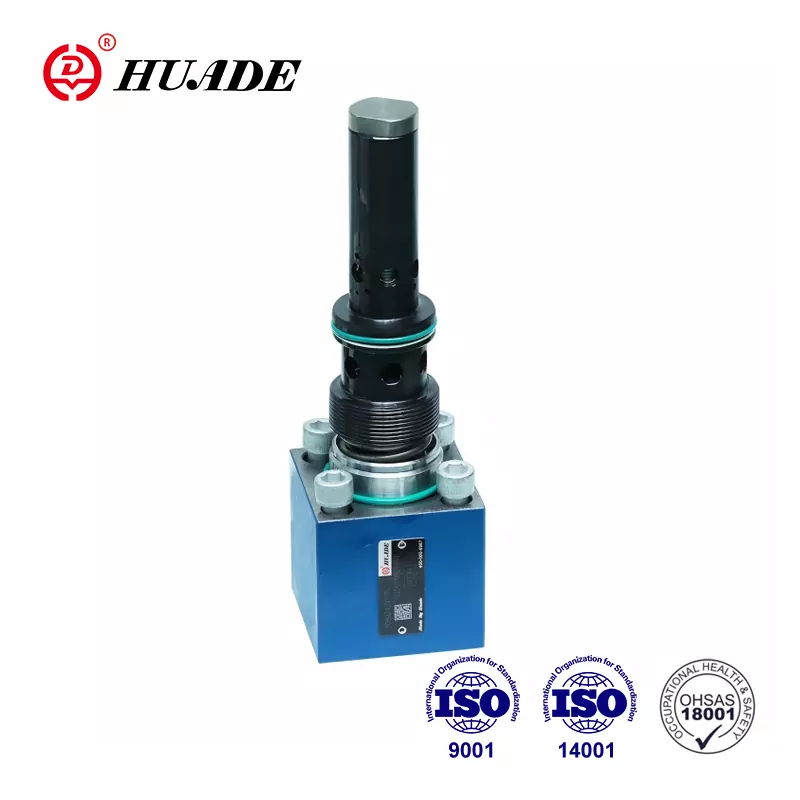

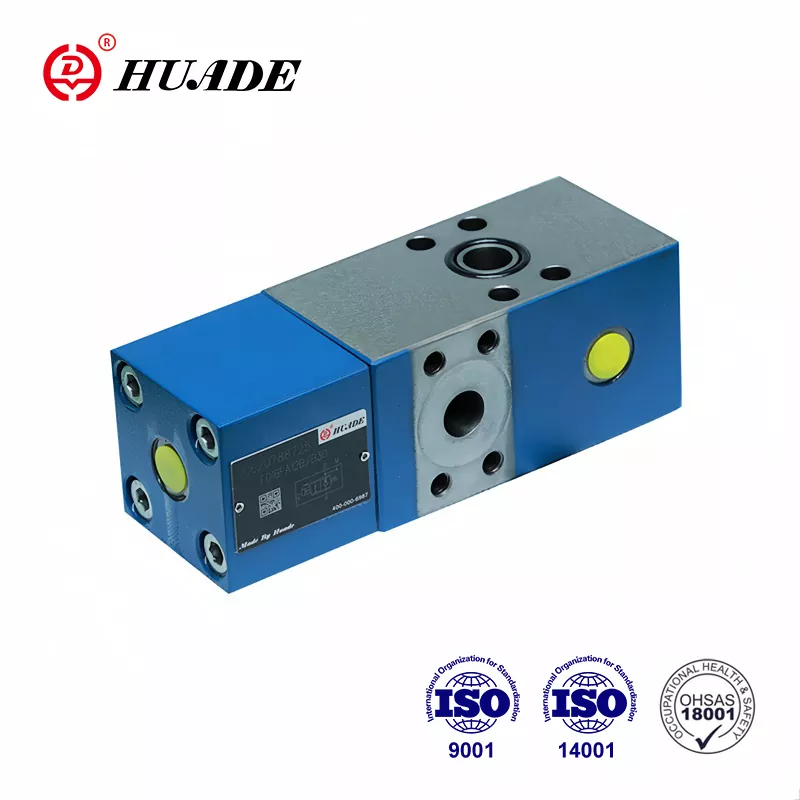

Check-Q-Meter Valve FD 12

Flæðisventillinn FD 12 er notaður í vökvakerfinu til að stjórna hraða vökvamótorsins og strokksins. Það hefur hágæða og ódýrt verð. Huade Hydraulic stjórnar kostnaði við vörur með góðum árangri og veitir viðskiptavinum hagkvæma vökva FD  check-Q-meter lokar. Ein af ástæðunum fyrir góðum gæðum er að Huade Hydraulic er með gott skoðunarkerfi. Verksmiðjan hefur kynnt meira en 750 háþróaðan búnað frá öllum heimshornum. Allir flæðislokar frá Huade Hydraulic uppfylla alþjóðlega staðla.

Vörufæribreyta Check-Q-Meter Valve FD 12

Vörueiginleiki og notkun Check-Q-Meter Valve FD 12

Eiginleikar:

▶ Flutningsmynstur í DIN 24 340, frá D,ISO 5781 og CETOP - RP 121H

▶ Flugstýrður afturloki, lekalaus. Ávísunar-Q-mælirinn stjórnar afturstreyminu Q2 miðað við að flæðið sé beint inn á gagnstæða hlið stýrisbúnaðar Q1 með strokka, þarf að taka tillit til flatarmálshlutfallsins (Q2=Q1φ).

▶ Hjáveituventill, frjálst flæði í gagnstæða átt

▶ Valfrjáls innbyggður aukaþrýstingsloki (aðeins fyrir loki með flanstengingum).

Umsókn:

Check-Q-metra lokar FD12 eru notaðir í vökvakerfi til að hafa áhrif á hraða vökvamótora og strokka óháð álagi (koma í veg fyrir að þeir hlaupi í burtu). Að auki er einangruð aðgerð til að tryggja öryggi við rörsprungur.

Hluti og tákn á Check-Q-Meter loki FD 12

Athugunar-Q-mælirinn samanstendur í grundvallaratriðum af húsinu (1), aðalskífunni (2), stýrihlutanum (3), stýrispólunni (4), dempunarsnúnunni (5) og stýrisdempunni (6).

Uppbygging Check-Q-Meter Valve FD 12

Tákn fyrir Check-Q-Meter loki FD 12

Dæmi um hringrás

Athugið:

Ekki er hægt að nota tvo ávísunar-Q-mæla til að stjórna tveimur strokkum sem neyðast vélrænt til að hreyfast saman, þar sem ekki er hægt að tryggja samstillingu og sama þrýsting í hverjum strokki.

Þess vegna verða strokkarnir að vera búnir tveimur stýristýrðum afturlokum, gerð SL. Check-Q-mælirinn er settur í sameiginlega línu.

Í þessu tilviki má álagsþrýstingurinn ekki fara yfir 20MPa!
