Með því að viðurkenna að mismunandi lesendur hafa mjög mismunandi upplýsingaþarfir, nálgast þessi yfirgripsmikli handbók hlutfallslokur frá fjórum mismunandi faglegum sjónarhornum. Hvort sem þú ert forvitinn byrjandi að reyna að skilja grunnatriðin, verkfræðingur sem leitar að tækniforskriftum, innkaupasérfræðingur sem metur birgja, eða iðnaður áhorfandi sem fylgist með nýjustu straumum, höfum við sérsniðið efnið okkar sérstaklega fyrir hlutverk þitt og kröfur.

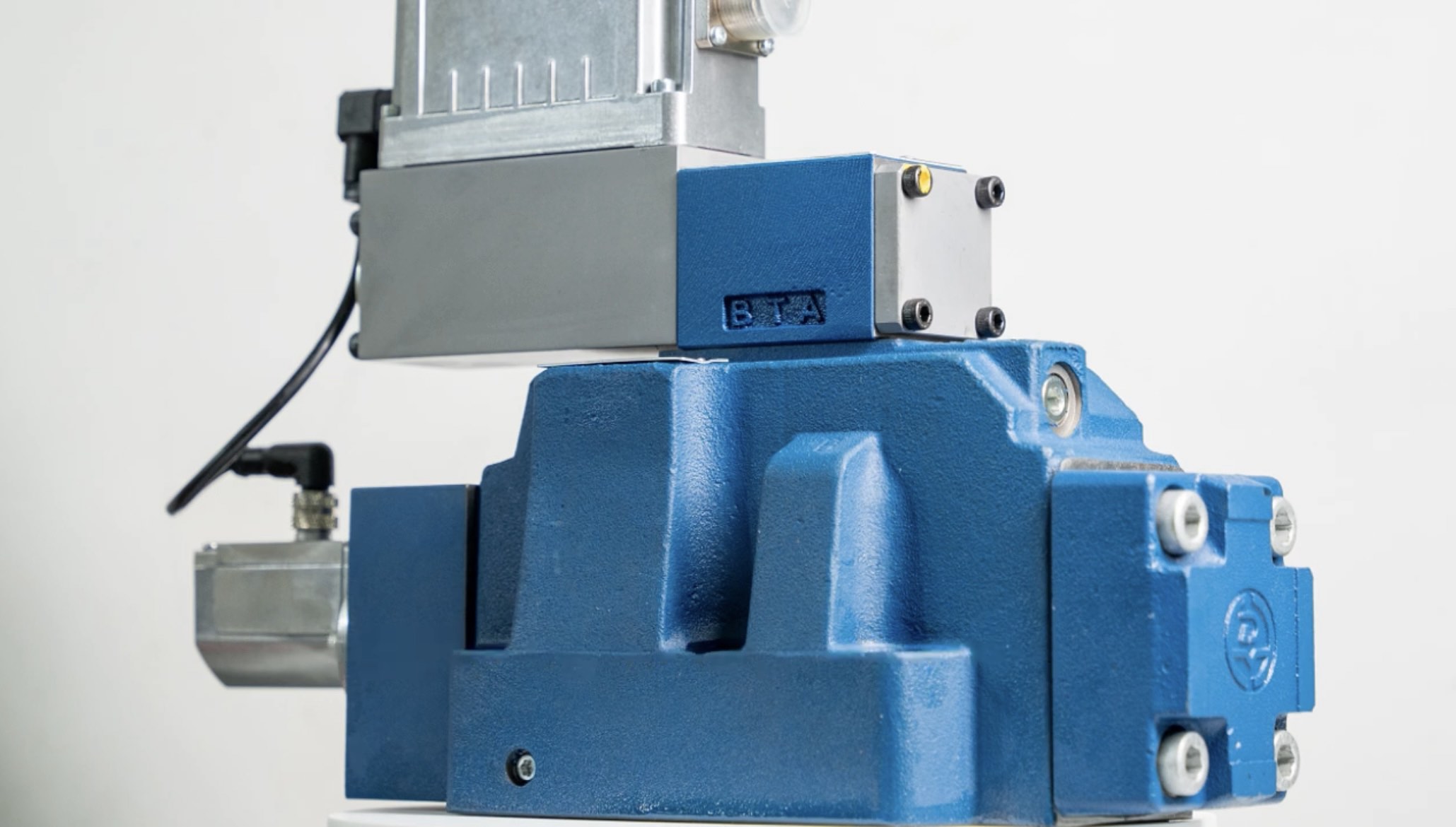

A hlutfallsventiller snjalltæki sem stjórnar flæði, þrýstingi eða stefnu vökva (vökva eða lofttegunda) með ótrúlegri nákvæmni. Hugsaðu um það eins og háþróaðan blöndunartæki sem getur opnað og lokað í hvaða stöðu sem er á milli þess að vera alveg á og alveg slökkt.
Ólíkt venjulegum á/slökktu lokum sem virka eins og ljósrofar (annaðhvort kveikt eða slökkt), virka hlutfallslokar meira eins og dimmerrofar. Þeir geta stillt sig á hvaða stig sem er á milli 0% og 100% miðað við rafmerkið sem þeir fá.
Ímyndaðu þér að reyna að fylla glas af vatni með brunaslöngu sem hefur aðeins tvær stillingar: alveg slökkt eða fullur sprengja. Það er það sem það væri eins og að reyna að vinna nákvæma vinnu með aðeins á/slökktu ventlum. Hlutfallslokar gefa okkur þá stjórn sem við þurfum fyrir:
Við skulum bera saman þessar tvær gerðir af lokum hlið við hlið:
| Eiginleiki | Hlutfallsventill | On/Off loki |
|---|---|---|
| Stjórna | Breytilegt (0-100%) | Tvöfaldur (0% eða 100%) |
| Nákvæmni | Mjög hátt (±1-5%) | Takmarkað (±10-20%) |
| Merkjagerð | Analog (0-10V, 4-20mA) | Stafrænt (kveikt/slökkt) |
| Svar | Slétt og smám saman | Hratt en snöggt |
| Kostnaður | Hærri | Neðri |
| Best fyrir | Nákvæmni forrit | Einföld kveikja/slökkva verkefni |
Hugsaðu um þetta svona:Ef þú þarft að leggja bíl í þröngu rými, myndirðu vilja hlutfallsstýringu (mjúk hröðun og hemlun). En ef þú þarft bara að ræsa eða stöðva vélina virkar kveiki/slökkvi rofi fullkomlega.
Galdurinn gerist með blöndu af rafmagns- og vélrænum hlutum sem vinna saman:
Hér eru helstu hlutar og hvað þeir gera:
| Hluti | Job | Hvernig það hjálpar |
|---|---|---|
| Aflgjafi | Veitir rafmagn (venjulega 24V) | Kveikir á öllu kerfinu |
| Stjórnandi/PLC | Sendir skipunarmerki | Segir ventilnum hvað á að gera |
| Magnari | Breytir merkjum í réttan styrk | Gakktu úr skugga um að segullokan fái réttan kraft |
| segulloka | Myndar segulkraft | Færir spóluna |
| Spóla/stimpill | Stjórnar vökvaleiðinni | Stýrir reyndar flæðinu |
| Endurgjöf skynjari | Fylgist með stöðu | Tryggir nákvæmni |
Nútíma hlutfallslokar innihalda oft:
Hlutfallslokar koma í mismunandi afbrigðum fyrir mismunandi störf:
Þessi fjölhæfu tæki birtast í mörgum atvinnugreinum:
Getur stjórnað flæði innan 1-5% nákvæmni
Engin skyndileg stuð eða þrýstingsbroddar
Notar aðeins þann kraft sem þarf
Getur unnið í milljónir lota
Tengist tölvukerfum auðveldlega
Innbyggð öryggishólf koma í veg fyrir slys
| Forskrift | Dæmigert svið | Hvað það þýðir |
|---|---|---|
| Svartími | 10-50 millisekúndur | Hversu hratt það bregst við |
| Nákvæmni | ±1% til ±5% | Hversu nákvæmt það er |
| Þrýstisvið | 0-350 bör | Hámarksþrýstingur sem það þolir |
| Hitastig | -20°C til +80°C | Rekstrarhitamörk |
| Líftími | 100 milljón lotur | Hversu lengi það endist |
Til að halda hlutfallslokum virkum vel:
Heimur hlutfallsloka heldur áfram að þróast:
Gervigreindarlokur sem læra og laga sig
Fyrirferðarmeiri hönnun fyrir þröngt rými
Bætt stafræn samskipti
Enn skilvirkari rekstur
Lokar sem segja þér hvenær þeir þurfa þjónustu
COVID-19 sjúklingur þarf nákvæma súrefnisgjöf. Hlutfallslokan tekur við merki frá skynjurum sem fylgjast með öndun sjúklingsins og stillir súrefnisflæði í rauntíma, sem getur hugsanlega bjargað mannslífum.
Bílaframleiðandi notar vélfæraarma með hlutfallslokum til að setja upp framrúður. Lokarnir stjórna pneumatic gripperum sem verða að halda glerinu þétt en varlega – of laust og það fellur, of þétt og það brotnar.
Flugstýringarkerfi flugvélar notar hlutfallsloka til að færa stjórnfleti. Inntak flugmanna er þýtt í nákvæmar ventlahreyfingar sem stilla loftflæði yfir vængi og stjórnfleti, sem gerir slétt flug.
Þó að hlutfallslokar kosti meira fyrirfram, veita þeir oft betra gildi með:
Hlutfallslokar tákna mikilvæga tækni sem brúar bilið milli einfaldrar kveikju/slökktstýringar og flókinnar, nákvæmrar vökvastjórnunar. Þeir gera hnökralausa, nákvæma notkun óteljandi kerfa sem við treystum á á hverjum degi – allt frá lækningatækjum sem halda okkur heilbrigðum til framleiðslukerfa sem framleiða vörurnar sem við notum.
Eftir því sem tæknin heldur áfram að þróast, eru hlutfallslokar að verða snjallari, skilvirkari og samþættari stafrænum stýrikerfum. Fyrir verkfræðinga, tæknimenn og ákvarðanatökumenn sem vinna með vökvaorkukerfi, er skilningur á þessum tækjum nauðsynlegur til að búa til kerfi sem eru ekki bara virk, heldur fínstillt fyrir afköst, skilvirkni og áreiðanleika.
Hvort sem þú ert að hanna nýtt kerfi, uppfæra núverandi eða einfaldlega að reyna að skilja hvernig nútíma vélar ná svona glæsilegri nákvæmni, þá eru hlutfallslokar líklega að gegna lykilhlutverki á bak við tjöldin. Hæfni þeirra til að veita mjúka, nákvæma og áreiðanlega stjórnun gerir þá ómissandi í sífellt sjálfvirkari heimi okkar.
Næst þegar þú sérð vélmenni hreyfa sig með vökva náð, sjúkling sem fær nákvæma stjórnaða læknismeðferð eða flugvél fljúga vel í gegnum ókyrrð, mundu að hlutfallslokur gætu bara verið ósungnar hetjur sem gera þetta allt mögulegt.
Tilbúinn til að læra meira um vökvastjórnunarkerfi? Skoðaðu aðrar leiðbeiningar okkar um vökva, pneumatics og iðnaðar sjálfvirkni til að dýpka skilning þinn á þessari heillandi tækni.
