Í heimi iðnaðar sjálfvirkni og vökvastýringarkerfa er hlutfallslegur ventlaþrýstingur eitt af mikilvægustu hugmyndunum til að ná nákvæmum og skilvirkum aðgerðum. Að skilja þessa grundvallarreglu er nauðsynlegt fyrir verkfræðinga, tæknimenn og alla sem vinna með vökva- eða loftkerfi.

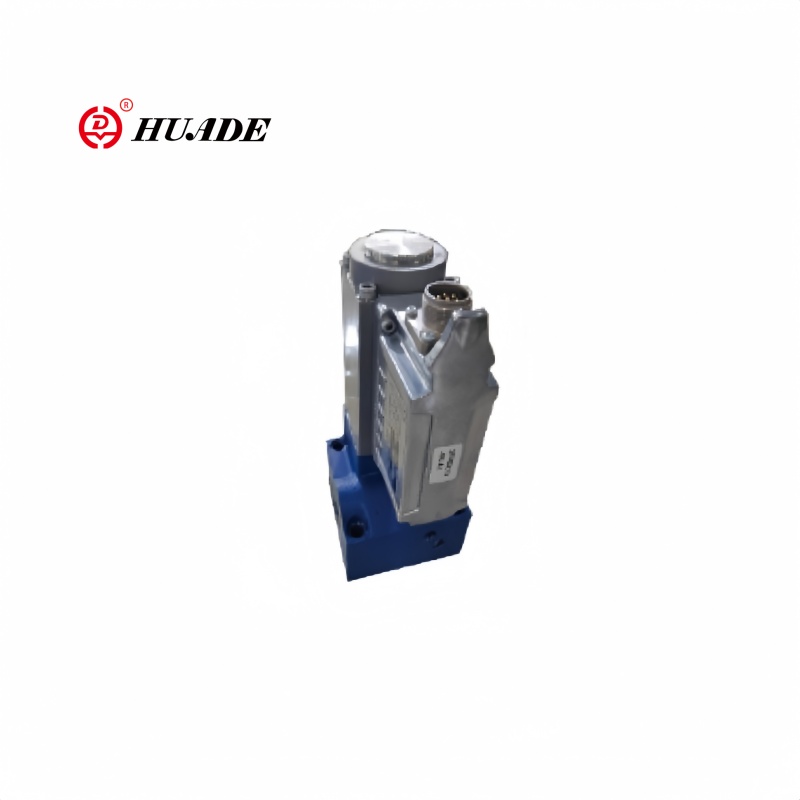

Skilgreining á hlutfallsventilþrýstingi
Hlutfallslokaþrýstingur vísar til stjórnaðs úttaksþrýstings sem myndast af hlutfallsloka, þar sem þrýstingsstigið er í beinu hlutfalli við inntaksmerkið sem beitt er á lokann. Ólíkt einföldum á/slökktu lokum sem starfa í tvöfaldri stöðu, veita hlutfallslokar óendanlega breytilega stjórn á milli lágmarks- og hámarksþrýstingsgilda byggt á stærð rafmagns inntaksmerkisins.
[Fyrst skiljahvað hlutfallslokur eru]
Sambandið milli inntaksmerkis og úttaksþrýstings fylgir línulegri eða fyrirfram ákveðinni feril, sem gerir ráð fyrir nákvæmri þrýstingsmótun. Þetta hlutfallssamband gerir mjúka, samfellda stjórn á þrýstingi frekar en snöggar breytingar, sem gerir þessar lokar tilvalin fyrir forrit sem krefjast fínstilltrar þrýstingsstjórnunar.
Hvernig hlutfallslokar virka
Grundvallaraðgerð hlutfallsloka byggir á rafsegulkraftstýringu. Þegar rafmerki er beitt á segulloka lokans myndar það segulkraft sem er í réttu hlutfalli við strauminn eða spennuinntakið. Þessi rafsegulkraftur vinnur gegn fjöðrunarbúnaði og vökvaþrýstingi til að staðsetja ventilsnælu eða hnapp.
Þegar inntaksmerkið eykst verður rafsegulkrafturinn sterkari og færir ventlahlutann lengra frá sæti sínu. Þessi aukna opnun leyfir meira vökvaflæði og leiðir venjulega til hærri niðurstreymisþrýstings, allt eftir uppsetningu lokans. Nákvæm staðsetning ventilhlutans skapar hlutfallslegt samband milli inntaksmerkis og úttaksþrýstings.
Nútímahlutfallslokar eru oft með endurgjöfarkerfi sem nota stöðuskynjara eða þrýstingsskynjara til að tryggja nákvæma stjórn og bæta upp ytri þætti eins og hitastigsbreytingar, sveiflur í framboðsþrýstingi eða slit íhluta.
Tegundir hlutfallsþrýstingsstýringar
Beinvirkir hlutfallslokar
Þessir lokar stjórna þrýstingi beint í gegnum rafsegulkraftinn sem verkar á lokahlutann. Þeir eru venjulega notaðir í notkun með lægri þrýstingi þar sem segullokakrafturinn er nægjanlegur til að sigrast á vökvakrafti og gormaspennu. [Bera saman viðvökvahlutfallsventilhönnun]
Flugmannastýrðir hlutfallslokar
Fyrir notkun með hærri þrýstingi nota stýristýrðir lokar lítinn hlutfallsventil til að stjórna stærri aðalventil. Stýriventillinn stillir þrýstingi í stjórnhólf sem staðsetur síðan aðalventilinn. Þessi uppsetning gerir nákvæma stjórn á háþrýstingi með tiltölulega lágu rafmagnsinntaki.
Þrýstiminnkandi lokar
Þessar hlutfallslokar viðhalda stöðugum þrýstingi niðurstreymis óháð breytingum á þrýstingi uppstreymis eða flæðishraðabreytingum. Úttaksþrýstingurinn er í réttu hlutfalli við inntaksmerkið, sem gerir þá tilvalin fyrir notkun þrýstingsstjórnunar.
Þrýstingslokar
Hlutfallslegir þrýstijafnarlokar veita breytilegar stillingar fyrir losunarþrýsting byggt á inntaksmerkinu. Þetta gerir kraftmikla aðlögun á hámarksþrýstingi kerfisins án vélrænnar aðlögunar.
Umsóknir og fríðindi
Hlutfallsleg þrýstingsstýring fyrir lokar er notuð í fjölmörgum atvinnugreinum. Í hreyfanlegum vökvakerfi gera þessir lokar sléttan gang byggingabúnaðar, sem veitir nákvæma stjórn á hreyfingum bómu, fötu og brautar. Framleiðslusjálfvirknikerfi nota hlutfallsloka fyrir stöðuga klemmukrafta, sprautumótunarþrýsting og efnismeðferð.
Geimferðaiðnaðurinn treystir á hlutfallslega þrýstingsstýringu fyrir flugstýrikerfi, notkun lendingarbúnaðar og þrýstingsstýringu í farþegarými. Í bílageiranum stjórna þessir lokar gírþrýstingi, aflstýrisaðstoð og vélstjórnunarkerfi.
Bætt kerfisskilvirkni
Nákvæm þrýstingssamsvörun við álagskröfur dregur úr orkusóun og hámarkar afköst kerfisins.
Minni orkunotkun
Að forðast ofþrýsting leiðir til verulegs orkusparnaðar og lægri rekstrarkostnaðar.
Aukin vörugæði
Stöðugur ferliþrýstingur tryggir áreiðanlegar framleiðsluárangur og samkvæmni vörunnar.
Aukin kerfisviðbrögð
Slétt þrýstingsskipti veita betri kerfisstýringu og sléttleika í rekstri.
Helstu afköst færibreytur
Samþætting stjórnkerfis
Hlutfallsþrýstingsstýringarkerfi eru venjulega samþætt rafeindastýringareiningum (ECU) eða forritanlegum rökstýringum (PLC). Þessir stýringar veita nákvæm rafmerki sem þarf til að ná nákvæmri þrýstingsstýringu á meðan eftirlit er með endurgjöf kerfisins.
Nútíma stjórnunaraðferðir
Nútíma stjórnkerfi nota oft stjórnunaraðferðir með lokuðum lykkjum, bera stöðugt saman raunverulegan þrýstingsútgang við æskileg stillingar og stilla inntaksmerki ventla í samræmi við það. Þessi nálgun bætir upp kerfisbreytingar og viðheldur nákvæmri þrýstingsstýringu við breyttar rekstraraðstæður.
Framtíðarþróun
Þróun hlutfallsþrýstingstækni heldur áfram með framförum í efnisvísindum, rafeindastýringarkerfum og skynjaratækni. Snjalllokar sem innihalda innbyggða greiningu, forspárviðhaldsgetu og þráðlaus samskipti eru að verða algengari.
Stafræn ventlatækni lofar enn meiri nákvæmni og sveigjanleika, sem hugsanlega kemur í stað hefðbundinna hlutfallsloka í sumum forritum. Hins vegar er hlutfallsleg þrýstingsstýring enn grundvallar og áreiðanleg tækni fyrir vökvaorkukerfi.
Skilningur á hlutfallslokaþrýstingi gerir verkfræðingum kleift að hanna skilvirkari, nákvæmari og áreiðanlegri vökvastýringarkerfi yfir fjölbreytt forrit, sem gerir það að mikilvægu hugtaki í nútíma sjálfvirkni í iðnaði.
