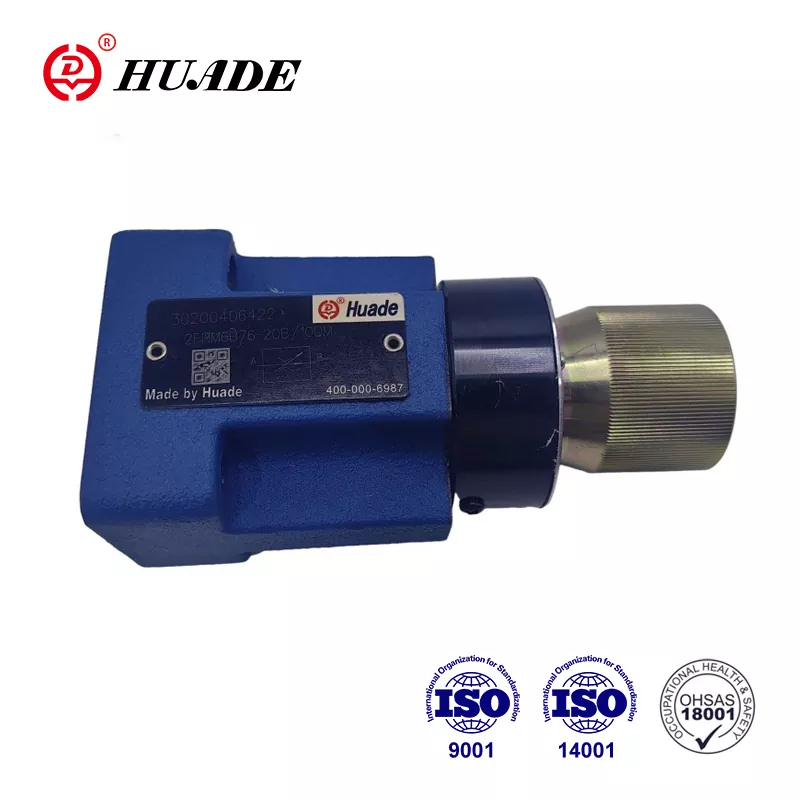

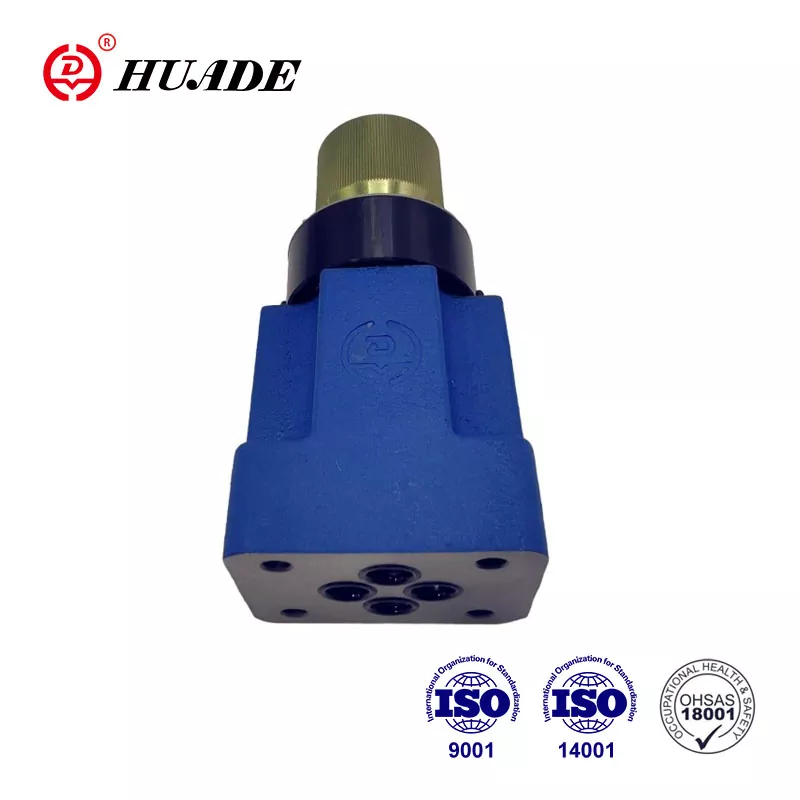

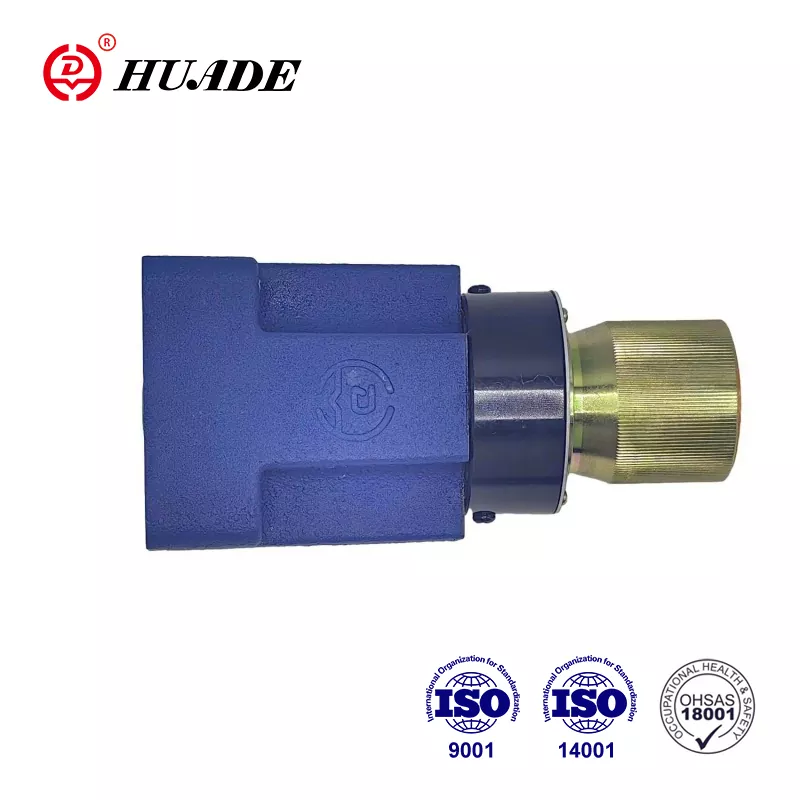

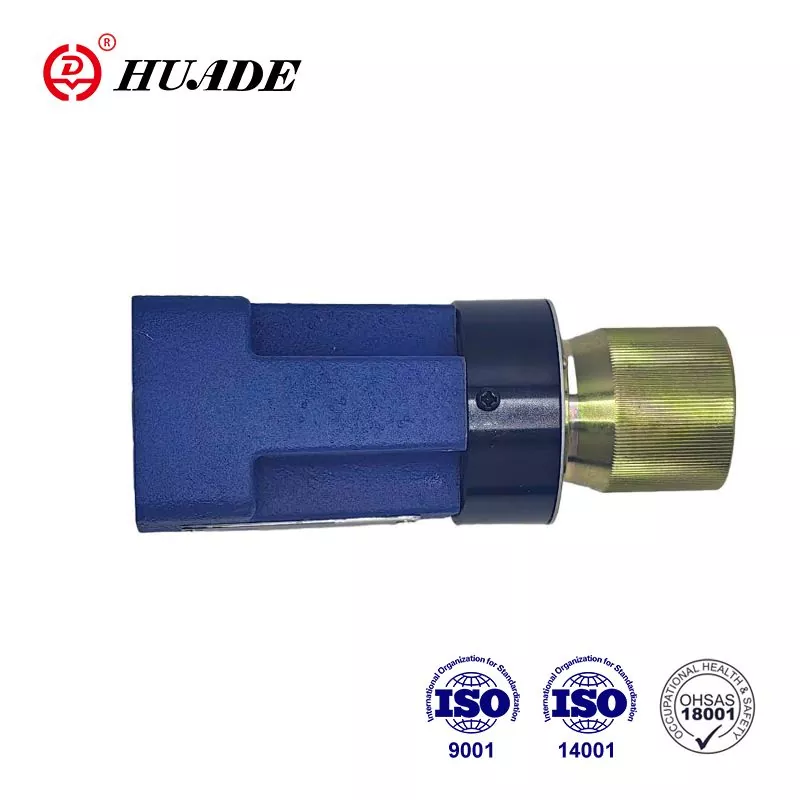

Rennslisstýringarventill 2FRM 6

Rennslisstýringarventillinn Type 2 FRM er tvíhliða flæðisstýringarventill. Verksmiðjan fjallar um hagkvæmni vörunnar en stjórna stranglega gæðum vörunnar. Það miðar að því að útvega hágæða vökvaflæðisventla sem viðskiptavinir hafa efni á. HUADE® Rennslisventlar 2FRM 6 eru lengra komnir í tækni vegna þess að nýjustu tækni eru kynnt. Hægt er að aðlaga vöruumbúðir, svo sem trékassaumbúðir, plastumbúðir og venjulegar öskjuumbúðir.

Vörubreytu flæðisstýringarventils 2FRM 6

Vörueiginleiki og notkun flæðisstýringarventils 2FRM 6

Eiginleikar:

▶ Ytri lokun þrýstingsbóta, valfrjáls

▶ Athugaðu loki, valfrjálst

▶ Rotary hnappur með kvarða

▶ Lásanlegt.optional

1) Þegar það er notað í tengslum við afréttaraplötu allt að 21 MPa

Umsókn:

Rennslisstýringarventill 2FRM 6 er notaður til að viðhalda stöðugu flæði, óháð þrýstingi og hitastigi.

Kafli og tákn flæðisstýringarventils 2FRM 6

Almennt:

2-vegur flæðisstýringarventill 2FRM 6 samanstendur í grundvallaratriðum af húsi (1), snúningshnappi (2), op (3), þrýstingsbætur (4) og valfrjáls athugunarventill.

Rennslisstýringarventill tegund 2FRM 6 B .._ 20B/M

(án ytri lokunar, án athugunarventils)

Rennsli frá höfn A til B er þrýst í inngjöf stöðu (5). Þversnið inngjöfin er breytileg með því að snúa snúningshnappi (2). Til að halda rennslinu stöðugu, óháð þrýstingi, a

Þrýstingsbótaritari (4) er festur í höfn B niður fyrir inngjöf stöðu (5). Þjöppunin (6) ýtir á gat (3) og þrýstingsbætur (4) út á við viðkomandi stopp og heldur þannig þrýstingsbætur (4) í opinni stöðu þegar ekkert flæði er í gegnum lokann. Þegar vökvi rennur í gegnum lokann beitir þrýstingurinn sem virkar í höfn A kraft til að þrýsta á bætur (4) með gat (7). Þrýstingsbæturnar (4) færast í jöfnunarstöðu þar til sveitirnar jafnvægi. Ef þrýstingur í höfn A hækkar, hreyfist þrýstingur (4) í lokunar átt, þar til jafnvægi krafta er enn meira náð. Vegna þessarar stöðugu jöfnunaraðgerða þrýstingsbóta fæst stöðugt flæði. Til að stjórna rennsli í gegnum lokann í báðar áttir er hægt að koma með afriðara samlokuplötu Z4S 6 undir þessum flæðisstýringarventli.

Uppbygging flæðisstýringarventils 2FRM 6-20B/... M ...

Type 2FRM 6a ..- 20B/.. r

Virkni þessa loki er í grundvallaratriðum sú sama og í lokanum Type 2FRM 6 B ..- 20B/.. M

Samt sem áður er þessi tegund flæðisstýringarventils með utanaðkomandi höfn sem gerir kleift að tengja þrýstingsbætur (4) við Port P (11). Ytri þrýstingurinn sem virkar í höfn P (11) um gat (10) heldur þrýstingsbætur (4) lokuðum gegn þjöppunarkrafti (6). Þegar tengdur stefnuventill (9) er virkjaður til að leyfa flæði frá P til B, er lokað stjórn á lykkju náð eins og með tegund 2 FRM 6 B. Þannig er forðast stökk í gangsetningunni.

Þessa útgáfu með ytri lokun jöfnunarinnar má aðeins nota til að stjórna mælum.

Ókeypis afturflæði frá höfn B til A IS með Check Valve (8).

Uppbygging flæðisstýringarventils 2frm 6a ..- 20b/.. r

Dæmi um umsókn

Tákn af 2-leið rennslisstýringarventil 2frm 6
